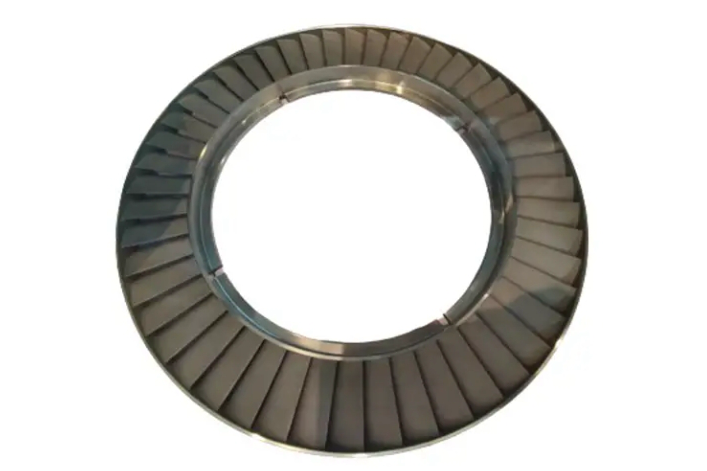

Stellite 6B Gasströmungsdüsenringe CNC-gefräst für überlegene Festigkeit und Präzision
Einführung
Stellite 6B ist eine Kobalt-Chrom-Wolfram-Legierung, die für herausragende Verschleißfestigkeit, Hochtemperaturfestigkeit bis zu 870°C und außergewöhnliche Korrosions- und Erosionsbeständigkeit entwickelt wurde. Mit einer Härte von 38–43 HRC und einer Zugfestigkeit von etwa 965 MPa ist sie ideal für Gasströmungsdüsenringe, die extremen Betriebsbedingungen ausgesetzt sind.
Bei Neway AeroTech fertigen wir Stellite 6B Gasströmungsdüsenringe mittels präziser CNC-Bearbeitung und erreichen Maßtoleranzen innerhalb von ±0,01 mm und Oberflächengüten bis zu Ra ≤0,8 µm für maximale Leistung und Langlebigkeit.
Technische Herausforderungen bei der Bearbeitung von Stellite 6B Gasdüsenringen
Einhaltung enger Maßtoleranzen innerhalb von ±0,01 mm für eine präzise Gasströmung.
Bearbeitung hochverschleißfester Materialien ohne thermische Mikrorissbildung.
Erzielung glatter Oberflächengüten (Ra ≤0,8 µm) für effiziente Gasdynamik.
Erhalt von Festigkeit und Erosionsbeständigkeit unter kontinuierlicher Hochgeschwindigkeits-Gaseinwirkung.
Präzisionsbearbeitungsprozess für Gasströmungsdüsenringe
Der Fertigungsprozess für Stellite 6B Gasströmungsdüsenringe umfasst:
Materialvorbereitung: Vakuum-Feinguß oder geschmiedete Stellite 6B-Rohlinge werden auf Qualität geprüft.
Schruppbearbeitung: PCBN- oder Keramikwerkzeuge werden unter kontrollierten Parametern eingesetzt, um Eigenspannungen zu minimieren.
Wärmebehandlung: Wird nach Bedarf angewendet, um Bearbeitungsspannungen abzubauen und mechanische Eigenschaften zu stabilisieren.
Schlichtbearbeitung: CNC-Konturierung zur Vorbereitung der endgültigen Maßgebung.
Präzisionsfertigbearbeitung: CNC-Fräsen, Drehen und Schleifen zur Erreichung der Endtoleranzen und Oberflächengüten.
Qualitätskontrolle: CMM-Maßprüfungen und zerstörungsfreie Prüfung.
Vergleichende Analyse von Bearbeitungsmethoden für Düsenringe
Bearbeitungsmethode | Oberflächengüte | Maßgenauigkeit | Standzeit | Geeignet für Stellite 6B | Produktionseffizienz |
|---|---|---|---|---|---|
Präzisions-CNC-Bearbeitung | Ausgezeichnet (Ra ≤0,8 µm) | Sehr hoch (±0,01 mm) | Mittel | Ja | Hoch |
EDM | Gut (Ra ~2 µm) | Hoch (±0,02 mm) | Hoch | Eingeschränkt | Niedrig |
Schleifen und Polieren | Ausgezeichnet (Ra ≤0,4 µm) | Sehr hoch (±0,005 mm) | Hoch | Ja | Mittel |
Konventionelle Bearbeitung | Schlecht (Ra ~8–12 µm) | Niedrig (±0,1 mm) | Niedrig | Nein | Niedrig |
Optimale Fertigungsstrategien für Gasströmungsdüsenringe
Präzisions-CNC-Bearbeitung: Erreicht Ra ≤0,8 µm, ±0,01 mm Toleranzen für aerodynamische Effizienz.
Schleifen und Polieren: Verfeinert Oberflächen auf Ra ≤0,4 µm für Hochgeschwindigkeits-Gasströmungsleistung.
EDM-Bearbeitung: Formt kleine, komplexe Merkmale bei Bedarf mit ±0,02 mm Präzision.
[Konventionelle Bearbeitung]: Nicht empfohlen aufgrund übermäßiger Werkzeugverschleiß bei Stellite 6B.
Stellite 6B Legierungsleistungsübersicht
Eigenschaft | Wert | Anwendungsrelevanz |
|---|---|---|
Härte | 38–43 HRC | Überlegene Verschleiß- und Erosionsbeständigkeit |
Max. Betriebstemperatur | ~870°C | Hohe Festigkeitserhaltung unter thermischer Wechselbelastung |
Korrosionsbeständigkeit | Ausgezeichnet | Widersteht Oxidation und aggressiven Chemikalien |
Zugfestigkeit | ~965 MPa | Hohe mechanische Tragfähigkeit |
Wärmeausdehnungskoeffizient | ~13,7 µm/m·°C | Stabiles Maßverhalten bei erhöhten Temperaturen |
Vorteile der Verwendung von Stellite 6B für Gasdüsenringe
Außergewöhnliche Verschleißfestigkeit gewährleistet eine längere Düsenlebensdauer unter abrasiven Gasströmen.
Hohe thermische Stabilität gewährleistet konsistente Gasströmung bis zu ~870°C.
Überlegene Korrosionsbeständigkeit schützt vor Oxidation und erosiven Gasmedien.
Maßhaltigkeit erhält das aerodynamische Profil in Hochgeschwindigkeits-Turbinenabschnitten.
Nachbearbeitungstechniken für Gasströmungsdüsenringe
Heißisostatisches Pressen (HIP): Verdichtet das Material und eliminiert innere Poren bei ~1160°C, 100 MPa.
Thermische Barriereschicht (TBC): Reduziert die Düsenoberflächentemperaturen und verbessert die Erosionsbeständigkeit.
Zerstörungsfreie Prüfung (NDT): Erkennt Mikrofehler und gewährleistet strukturelle Zuverlässigkeit.
Präzisions-CNC-Fertigbearbeitung: Erreicht endgültige aerodynamische Profile mit ±0,01 mm Genauigkeit.
Prüfung und Qualitätssicherung für Düsenringe
Koordinatenmessmaschine (CMM): Gewährleistet ±0,01 mm Präzision für kritische aerodynamische Maße.
Ultraschallprüfung (UT): Erkennt interne Fehler ohne Beschädigung der Teile.
Eindringprüfung (PT): Identifiziert feine Oberflächenrisse bis zu 0,002 mm Breite.
Metallografische Analyse: Bestätigt, dass die Gefügestruktur ASTM- und Luftfahrtstandards entspricht.
Branchenanwendungen und Fallstudie
Stellite 6B Gasströmungsdüsenringe, hergestellt von Neway AeroTech, werden weit verbreitet in Luftfahrturbinen, industriellen Gasverdichtern und Energieerzeugungssystemen eingesetzt. In einem kürzlichen Luftfahrtprojekt behielten Stellite 6B Düsenringe ihre aerodynamische Leistung nach über 5.000 Stunden kontinuierlichem Betrieb bei und erreichten eine um 30 % verlängerte Lebensdauer im Vergleich zu konventionellen Materialien.
FAQs
Welche Maßtoleranzen kann Neway AeroTech für Stellite 6B Gasströmungsdüsenringe erreichen?
Warum ist Stellite 6B ideal für Hochtemperatur-Turbinendüsenanwendungen?
Wie verbessert die CNC-Bearbeitung die Leistung von Stellite 6B Düsenringen?
Welche Branchen setzen Stellite 6B Düsenringe umfassend ein?
Wie stellt Neway AeroTech die strukturelle Integrität und Leistung von Stellite 6B Düsenringen sicher?
