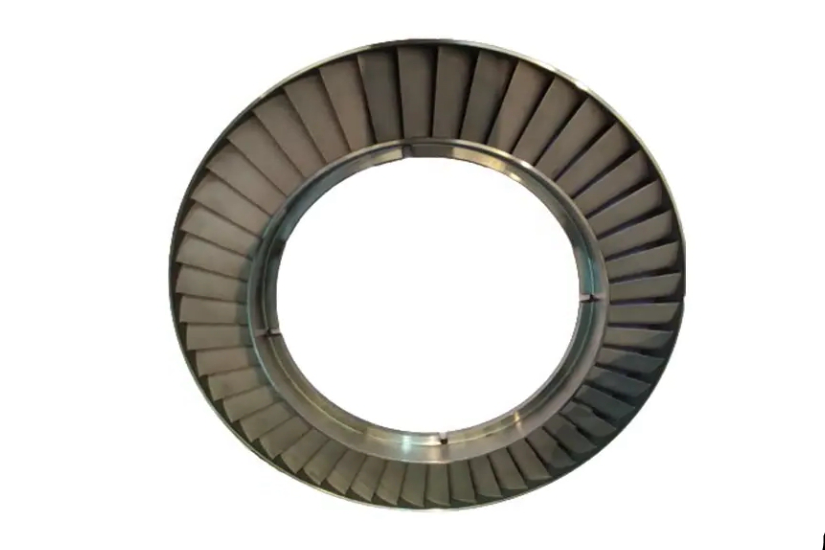

Stellite 4 Legierung Turbinenführungsringe präzisionsbearbeitet für maximale Effizienz
Einführung
Stellite 4 ist eine Kobalt-Chrom-Wolfram-Legierung mit überlegener Verschleißfestigkeit, thermischer Ermüdungsfestigkeit bis zu 900°C und außergewöhnlicher Korrosionsbeständigkeit in aggressiven Umgebungen. Ihre hohe Härte (47–51 HRC) und Zugfestigkeit (~960 MPa) machen sie ideal für Turbinenführungsringe, die unter kontinuierlichen Hochgeschwindigkeits- und erosiven Strömungsbedingungen arbeiten.
Bei Neway AeroTech wenden wir Präzisions-CNC-Bearbeitung an, um Stellite 4 Turbinenführungsringe herzustellen, und erreichen enge Toleranzen (±0,01 mm) und feine Oberflächengüten (Ra ≤0,8 µm) für maximale Betriebseffizienz.
Technische Herausforderungen bei der Bearbeitung von Stellite 4 Turbinenführungsringen
Einhaltung enger Maßtoleranzen innerhalb von ±0,01 mm für aerodynamische Effizienz.
Bearbeitung des harten Stellite 4 Materials (Härte ~47–51 HRC) ohne Mikrorisse zu erzeugen.
Erreichen einer geringen Oberflächenrauheit (Ra ≤0,8 µm) zur Minimierung von Luftströmungsturbulenzen.
Widerstand gegen Verschleiß und thermische Ermüdung unter kontinuierlicher Hochtemperatureinwirkung (~900°C).
Präzisionsbearbeitungsprozess für Turbinenführungsringe
Die Herstellung von präzisen Stellite 4 Turbinenführungsringen umfasst:
Materialvorbereitung: Vakuum-Feinguß oder geschmiedete Stellite 4 Rohlinge werden für die Bearbeitung vorbereitet.
Schruppbearbeitung: CNC-Anlagen mit hoher Steifigkeit und PCBN-Werkzeuge werden für kontrollierten Materialabtrag eingesetzt.
Wärmebehandlung: Selektiv angewendet, um Härte und innere Spannungsverteilung zu optimieren.
Schlichtbearbeitung: Sorgfältiges Konturieren auf Nahe-Netto-Maße mit minimalen Eigenspannungen.
Präzisions-Feinbearbeitung: Feindrehen, -fräsen und -schleifen, um Endmaße, Oberflächengüte und geometrische Toleranzen zu erreichen.
Qualitätskontrolle: CMM-Inspektionen und zerstörungsfreie Prüfung zur Überprüfung der Gefügeintegrität.
Vergleich von Bearbeitungsmethoden für Stellite 4 Komponenten
Bearbeitungsmethode | Oberflächengüte | Maßgenauigkeit | Werkzeugstandzeit | Geeignet für Stellite 4 | Produktionseffizienz |
|---|---|---|---|---|---|
Präzisions-CNC-Bearbeitung | Ausgezeichnet (Ra ≤0,8 µm) | Sehr hoch (±0,01 mm) | Mittel | Ja | Hoch |
EDM | Gut (Ra ~2 µm) | Hoch (±0,02 mm) | Hoch | Eingeschränkt | Niedrig |
Schleifen und Polieren | Ausgezeichnet (Ra ≤0,4 µm) | Sehr hoch (±0,005 mm) | Hoch | Ja | Mittel |
Konventionelle Bearbeitung | Schlecht (Ra ~6–12 µm) | Niedrig (±0,1 mm) | Niedrig | Nein | Niedrig |
Optimale Fertigungsstrategien für Turbinenführungsringe
Präzisions-CNC-Bearbeitung: Erreicht eine Oberflächengüte von Ra ≤0,8 µm und Maßgenauigkeit von ±0,01 mm für Turbinenanwendungen.
Schleifen und Polieren: Erzeugt ultra-glatte Oberflächen mit Ra ≤0,4 µm und optimiert die aerodynamische Effizienz für Führungsringe.
EDM-Bearbeitung: Formt komplexe Merkmale mit einer Genauigkeit von ±0,02 mm, aber mit geringeren Abtragsraten.
[Konventionelle Bearbeitung]: Für Stellite 4 nicht geeignet aufgrund übermäßigem Werkzeugverschleiß und unzureichender Präzision.
Übersicht der Leistungseigenschaften der Stellite 4 Legierung
Eigenschaft | Wert | Anwendungsrelevanz |
|---|---|---|
Härte | 47–51 HRC | Hervorragende Verschleiß- und Abriebfestigkeit |
Max. Betriebstemperatur | ~900°C | Ausgezeichnete thermische Ermüdungsbeständigkeit |
Korrosionsbeständigkeit | Ausgezeichnet | Widersteht aggressiven chemischen Umgebungen |
Zugfestigkeit | ~960 MPa | Hohe Festigkeit unter lasttragenden Bedingungen |
Wärmeausdehnungskoeffizient | ~13,8 µm/m·°C | Stabiles Maßverhalten bei hohen Temperaturen |
Vorteile der Verwendung von Stellite 4 für Turbinenführungsringe
Überlegene Verschleißfestigkeit unter abrasiven Strömungsbedingungen verlängert die Bauteillebensdauer.
Hochtemperaturstabilität erhält mechanische Eigenschaften bis zu ~900°C.
Hervorragende Korrosionsbeständigkeit schützt vor aggressiven Verbrennungsgasen.
Maßstabilität gewährleistet aerodynamische Konsistenz in Hochgeschwindigkeitsturbinen.
Nachbearbeitungstechniken für Turbinenführungsringe
Heißisostatisches Pressen (HIP): Verdichtet das Material bei ~1160°C und 100 MPa und eliminiert Mikroporosität.
Wärmedämmschicht (TBC): Aufbringen einer keramischen Beschichtung (~250 µm) zur Reduzierung der thermischen Ermüdung.
Zerstörungsfreie Prüfung (NDT): Prüft Oberflächen- und innere Integrität ohne Beschädigung der Komponenten.
Präzisions-CNC-Feinbearbeitung: Erreicht Endmaße von ±0,01 mm und Ra ≤0,8 µm für aerodynamische Leistung.
Inspektion und Qualitätssicherung für Führungsringe
Koordinatenmessmaschine (CMM): Überprüft Toleranzen von ±0,01 mm für kritische aerodynamische und Montageflächen.
Ultraschallprüfung (UT): Erkennt innere Hohlräume und Einschlüsse mit hoher Empfindlichkeit ohne Oberflächenbeschädigung.
Eindringprüfung (PT): Hebt Oberflächenrisse und Mikrofehler bis zu einer Breite von 0,002 mm hervor.
Metallografische Analyse: Untersucht das Gefüge und bestätigt die Kornverfeinerung nach ASTM-Standards.
Branchenanwendungen und Fallstudie
Stellite 4 Turbinenführungsringe, hergestellt von Neway AeroTech, werden umfassend in Luft- und Raumfahrtantrieben, Stromerzeugungsturbinen und industriellen Turbomaschinen eingesetzt. In einem aktuellen Luft- und Raumfahrtprojekt zeigten präzisionsbearbeitete Stellite 4 Führungsringe eine um 35 % längere Lebensdauer als herkömmliche Alternativen aus Nickelbasislegierungen, was die Betriebseffizienz der Turbine erheblich verbesserte und die Wartungskosten senkte.
