Quelle est la fonction d'un étage de directrices de turbine (NGV2) dans les petits moteurs aéronautiques ?

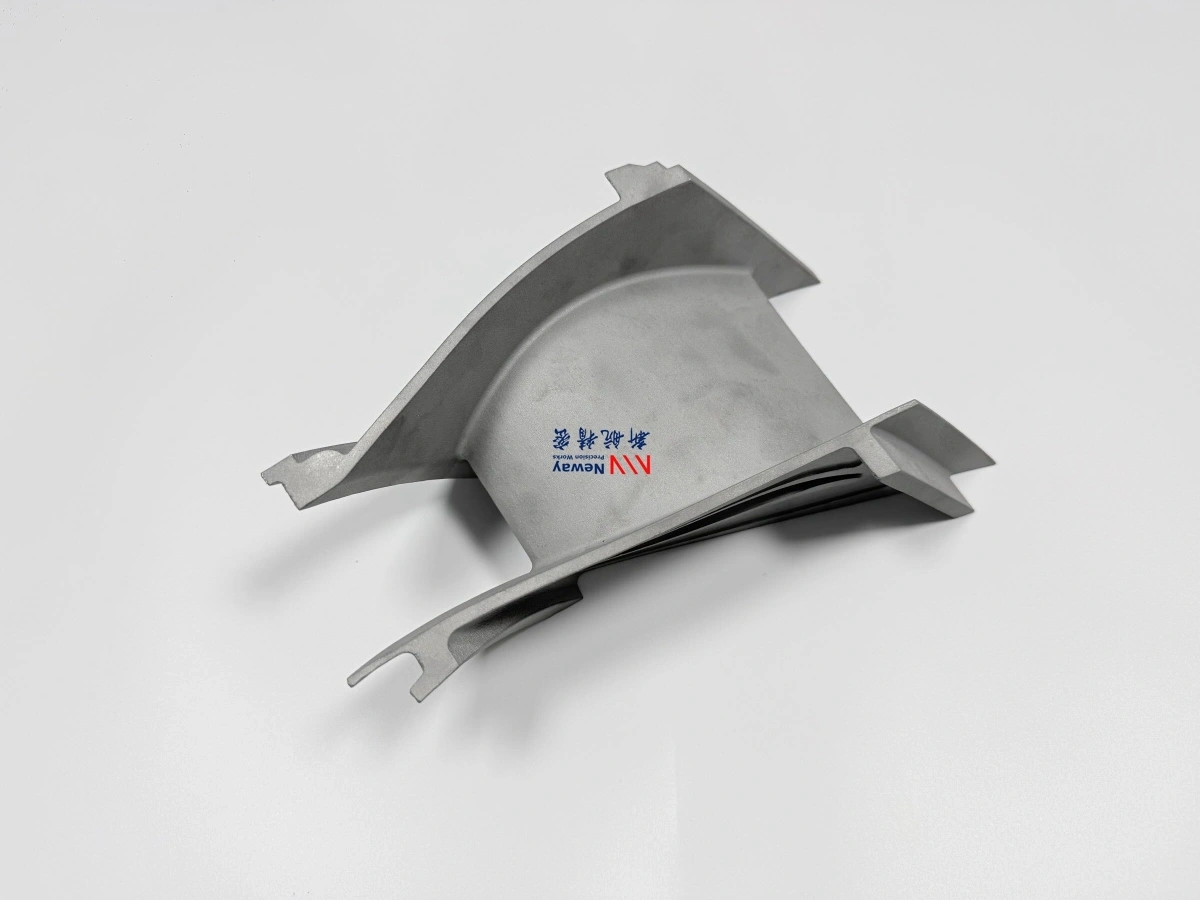

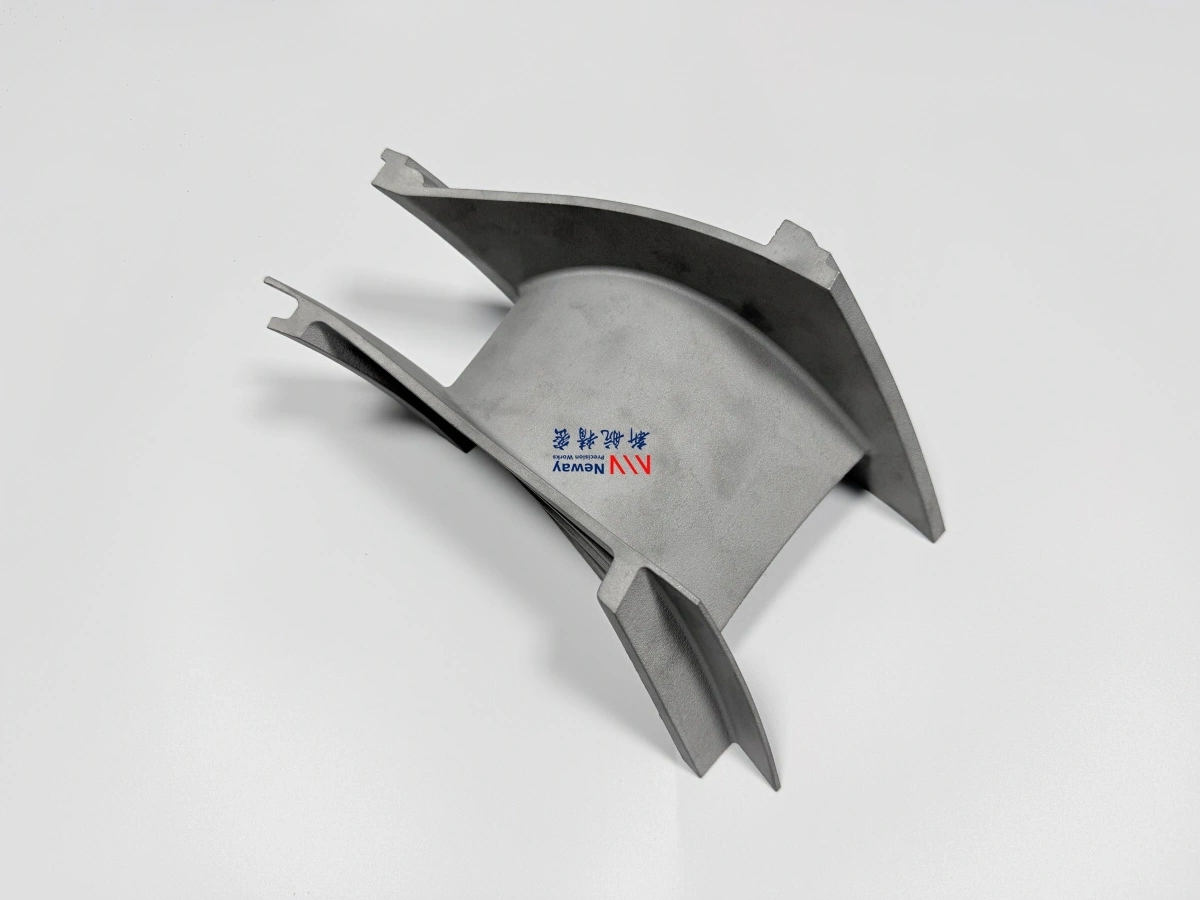

La fonction d'un étage de directrices de turbine 2, également appelé NGV2 ou directrice de turbine du deuxième étage, consiste à contrôler l'angle, la vitesse et la distribution de pression des gaz à haute température avant qu'ils n'entrent dans le rotor de turbine suivant. Dans les petits moteurs aéronautiques, le NGV2 influence fortement l'efficacité de la turbine, la charge du rotor, la réponse de poussée, la stabilité thermique et la fiabilité de la section chaude.
Étant donné que le NGV2 fonctionne dans la section chaude de la turbine, il doit résister à des températures élevées, à l'oxydation, aux chocs thermiques, aux vibrations et à des conditions d'assemblage strictes. Pour cette raison, les composants NGV2 sont généralement fabriqués à partir de superalliages haute température, puis finis par usinage de précision, traitement thermique et inspection.
1. Réponse directe : Que fait le NGV2 ?
Le NGV2 contrôle le flux de gaz chauds avant le rotor de turbine du deuxième étage. Il modifie la direction, la vitesse et la distribution de pression du gaz afin que le rotor en aval puisse extraire l'énergie efficacement et fonctionner avec une charge stable. Si l'angle de l'aube NGV2, la surface de la gorge ou la géométrie du passage sont incorrects, le moteur peut souffrir d'une efficacité réduite, d'un flux instable, d'une surchauffe, de vibrations ou d'une mauvaise réponse de poussée.
Fonction du NGV2 | Objectif technique | Effet sur les performances des petits moteurs aéronautiques |
|---|---|---|
Contrôle de l'angle du gaz | Dirige les gaz chauds vers le rotor de turbine suivant selon l'angle d'écoulement conçu. | Améliore l'extraction d'énergie de la turbine et réduit la charge inégale du rotor. |
Contrôle de la vitesse du gaz | Accélère et distribue le gaz à travers des passages d'aubes contrôlés. | Soutient la réponse de vitesse du rotor, la production de poussée et l'adaptation des étages. |
Distribution de pression | Contrôle la chute de pression et l'équilibre du flux entre les étages de la turbine. | Améliore l'efficacité de la turbine et aide à réduire l'instabilité du flux. |
Rôle de protection thermique | Maintient la stabilité structurelle sous l'effet des gaz chauds et des cycles thermiques. | Réduit les risques de fissuration, d'oxydation, de distorsion et de défaillance prématurée. |
Interface d'assemblage | Maintient un ajustement correct avec le carter, les aubes adjacentes, le jeu du rotor et les caractéristiques d'étanchéité. | Prévient les interférences, les fuites, le frottement local et la charge thermique inégale. |
2. Comment le NGV2 contrôle-t-il la direction du flux de gaz ?
Le NGV2 contrôle la direction du flux de gaz en utilisant des profils d'aubes fixes pour orienter les gaz de combustion à haute température vers le rotor de turbine suivant. Le profil de l'aube, le bord d'attaque, le bord de fuite, l'angle de calage et la forme du passage déterminent la manière dont le gaz entre dans la rangée d'aubes du rotor.
Dans un petit moteur aéronautique, la section de la turbine est compacte et fortement chargée. Cela signifie que de petites erreurs dans l'angle de l'aube NGV2 ou la largeur du passage peuvent créer un flux inégal, une séparation locale, des vibrations du rotor ou une perte d'efficacité. Une géométrie précise du profil est donc essentielle pour un fonctionnement stable de la turbine.
Caractéristique d'écoulement | Fonction | Contrôle de fabrication |
|---|---|---|
Bord d'attaque | Reçoit et dévie doucement les gaz chauds entrants. | Profil de moulage contrôlé, finition des bords et inspection des défauts. |
Surface du profil | Contrôle la déviation du gaz et la distribution de pression. | Précision du profil, finition de surface et numérisation 3D. |
Bord de fuite | Libère le gaz vers le rotor avec l'angle de sortie conçu. | Épaisseur du bord, rectitude, contrôle des fissures et finition. |
Passage d'aube | Contrôle le canal d'écoulement du gaz entre les aubes adjacentes. | Largeur de la gorge, surface de la gorge et inspection de la cohérence du passage. |
Angle de calage | Définit l'orientation de l'aube par rapport au trajet d'écoulement du moteur. | Précision de l'outillage, répétabilité du moulage et inspection sur gabarit. |
3. Comment le NGV2 affecte-t-il l'efficacité de la turbine ?
Le NGV2 affecte l'efficacité de la turbine en contrôlant la quantité d'énergie que le rotor en aval peut extraire des gaz chauds. Une géométrie correcte du NGV2 aide le rotor à recevoir le gaz sous le bon angle et à la bonne vitesse, réduisant ainsi les pertes de flux et améliorant l'efficacité de l'étage.
Pour les turboréacteurs de drones (UAV), les turboréacteurs à double flux de drones de combat (UCAV) et autres systèmes de propulsion compacts, cela peut influencer la poussée, la réponse de vitesse du rotor, l'efficacité énergétique, la distribution de la température d'échappement et la stabilité globale de la section chaude. Une mauvaise géométrie du NGV2 peut entraîner des pertes de pression, une mauvaise adaptation des étages, une surchauffe locale, des vibrations ou une réduction de la puissance du moteur.
Domaine de performance | Comment le NGV2 l'influence | Problème possible en cas de mauvais contrôle |
|---|---|---|
Production de poussée | Améliore l'extraction d'énergie de la turbine et les performances du rotor en aval. | Poussée réduite ou réponse de fonctionnement instable. |
Réponse de vitesse du rotor | Contrôle l'énergie du flux entrant dans l'étage du rotor. | Réponse lente, risque de survitesse ou accélération instable. |
Efficacité énergétique | Réduit les pertes aérodynamiques dans l'étage de la turbine. | Consommation de carburant plus élevée pour la même puissance. |
Stabilité du flux de l'étage | Équilibre le flux de gaz entre les passages d'aubes et les aubes du rotor. | Séparation du flux, vibrations ou charge inégale du rotor. |
Distribution de la température d'échappement | Aide à maintenir une distribution plus prévisible des gaz chauds. | Points chauds locaux et risque de fatigue thermique. |
4. Quelle charge thermique le NGV2 subit-il ?
Le NGV2 fonctionne dans un environnement thermique sévère. Il est exposé aux gaz de combustion chauds, à l'oxydation, aux chocs thermiques, aux gradients thermiques, aux vibrations et à des cycles répétés de chauffage et de refroidissement. Ces conditions peuvent provoquer des fissures, des distorsions, de l'oxydation, une déformation liée au fluage ou une dégradation de surface si le matériau et le procédé de fabrication ne sont pas correctement sélectionnés.
Pour les pièces de section chaude de petits moteurs aéronautiques, la qualité des matériaux et le traitement thermique sont critiques. Le traitement thermique des superalliages peut aider à stabiliser les propriétés des matériaux, réduire les contraintes liées au processus et soutenir les performances à haute température lorsque l'alliage et les spécifications du client l'exigent.
Facteur de charge thermique | Effet sur le NGV2 | Méthode de contrôle |
|---|---|---|
Température élevée des gaz | Peut réduire la résistance et accélérer l'oxydation. | Utiliser un matériau superalliage approprié et un traitement thermique contrôlé. |
Choc thermique | Crée des contraintes rapides d'expansion et de contraction. | Contrôler la sélection des matériaux, l'épaisseur des parois et le niveau de défauts. |
Fatigue thermique | Des cycles répétés peuvent initier des fissures aux bords ou dans les zones de concentration de contraintes. | Inspecter les bords du profil, les congés, les défauts de moulage et les transitions usinées. |
Oxydation | Peut dégrader les surfaces exposées aux gaz de combustion chauds. | Sélectionner un superalliage résistant à l'oxydation et définir un revêtement si nécessaire. |
Gradient de température | Peut provoquer une distorsion locale ou des contraintes inégales. | Contrôler l'épaisseur de la section, la qualité du moulage et la géométrie finale. |
5. Pourquoi l'interface dimensionnelle est-elle importante pour le NGV2 ?
L'interface dimensionnelle du NGV2 est importante car l'aube doit s'ajuster avec précision au carter du moteur, aux directrices adjacentes, à la zone de jeu du rotor, à la structure d'étanchéité et aux éléments de montage. Des dimensions incorrectes peuvent créer des interférences, des fuites, des risques de frottement, une expansion inégale ou un désalignement avec le rotor en aval.
L'usinage CNC de superalliages est souvent requis pour finir les surfaces de montage, les éléments de référence, les faces d'étanchéité, les interfaces d'anneaux et les trous critiques après le moulage. Pour les pièces de directrices de turbine de petite taille, la stratégie d'usinage des références doit s'aligner sur les exigences aérodynamiques et d'assemblage plutôt que sur de simples dimensions extérieures.
Zone d'interface | Fonction | Contrôle de fabrication |
|---|---|---|
Interface d'anneau extérieur ou de carter | Positionne l'ensemble NGV2 à l'intérieur du carter de la turbine. | Usinage CNC, contrôle de la concentricité et inspection par MMT. |
Interface d'anneau intérieur ou de moyeu | Soutient le positionnement radial et la stabilité structurelle. | Contrôle des références, circularité et inspection de l'ajustement d'assemblage. |
Zone de jeu du rotor | Maintient un espacement sûr par rapport aux composants rotatifs. | Mesure du profil, vérification du jeu radial et contrôle de la distorsion. |
Caractéristiques d'étanchéité | Réduit les fuites de gaz indésirables entre les étages ou les composants adjacents. | Faces d'étanchéité usinées, finition de surface et état des bords. |
Éléments de montage | Soutient l'installation, l'alignement et un assemblage reproductible. | Position des trous, surface de référence, contrôle des filetages ou rainures le cas échéant. |
6. Comment la qualité de fabrication affecte-t-elle la fonction du NGV2 ?
La qualité de fabrication affecte directement la fonction du NGV2 car le profil de l'aube, la surface de la gorge, les dimensions de la plateforme, l'intégrité du matériau et l'état de surface influencent tous l'écoulement des gaz chauds et la fiabilité en service. Une pièce moulée NGV2 visuellement acceptable peut toujours échouer aux exigences de performance si la surface de la gorge est incohérente, si l'angle de l'aube est incorrect ou si des défauts internes sont présents dans les zones de forte contrainte.
Les tests et analyses de matériaux pour superalliages peuvent soutenir la vérification de l'alliage, l'analyse des défauts, l'examen de la microstructure et la validation de la section chaude. Pour les pièces NGV2 de prototype ou de production, l'inspection doit être planifiée autour des caractéristiques qui contrôlent les performances du moteur, et non uniquement autour des dimensions générales.
Facteur de fabrication | Effet sur la fonction du NGV2 | Méthode de contrôle |
|---|---|---|
Profil de l'aube | Contrôle la direction du gaz, la distribution de pression et les pertes de flux. | Compensation de l'outillage, numérisation 3D et inspection du profil de l'aube. |
Surface de la gorge | Affecte le débit massique, le rapport de pression et l'adaptation de l'étage du rotor. | Mesure du passage et contrôle statistique si nécessaire. |
Dimensions de la plateforme | Contrôle l'ajustement du carter, l'étanchéité et la position d'assemblage. | Usinage CNC et inspection par MMT. |
Qualité du matériau | Détermine la résistance à la chaleur, à l'oxydation, aux fissures et à la fatigue. | Certificat de matériau, dossier de traitement thermique, ressuage (FPI), rayons X ou CT si nécessaire. |
Finition de surface | Influence les pertes de flux, le comportement d'oxydation et le risque d'amorçage de fissures. | Contrôle de la surface de moulage, finition, polissage, grenaillage ou préparation au revêtement. |
7. Quelles informations sont nécessaires pour un examen de la fonction et de la fabrication du NGV2 ?
Pour qu'un fournisseur de directrices de turbine de petite taille examine la fonction et la faisabilité de fabrication du NGV2, les acheteurs doivent fournir le modèle de moteur, le numéro de pièce, le fichier CAO 3D, le dessin 2D, l'exigence de matériau, la température de fonctionnement, la quantité, la norme de tolérance, l'exigence de finition de surface, l'exigence de post-traitement et l'exigence d'inspection.
Données de l'acheteur | Détails recommandés | Pourquoi cela aide |
|---|---|---|
Modèle de moteur | Petit turboréacteur, moteur de drone (UAV), turboréacteur à double flux de drone de combat (UCAV) ou modèle de turbine expérimental. | Clarifie l'environnement opérationnel et les exigences de l'étage de la turbine. |
Définition de la pièce | NGV2, Directrice de turbine étage 2, directrice de turbine du deuxième étage ou numéro de pièce. | Confirme l'emplacement et la fonction du composant. |
CAO et dessin | Fichier STEP/X_T plus dessin 2D avec tolérances, références et notes. | Soutient le moulage, l'usinage CNC, l'inspection et le contrôle de la surface de la gorge. |
Exigence de matériau | Inconel 713LC, Inconel 738LC, autre superalliage ou équivalent approuvé. | Détermine la voie de moulage, le traitement thermique, l'inspection et le coût. |
Conditions de fonctionnement | Température, cycles thermiques, conditions de test du moteur et durée de vie attendue. | Soutient les recommandations concernant les matériaux, le traitement thermique et le contrôle qualité. |
Portée de l'inspection | Profil de l'aube, surface de la gorge, MMT, numérisation 3D, ressuage (FPI), rayons X, CT, FAI ou COC. | Définit les critères d'acceptation et le dossier documentaire. |
8. Résumé
La fonction d'un étage de directrices de turbine 2 dans les petits moteurs aéronautiques est de contrôler l'angle, la vitesse et la distribution de pression des gaz à haute température avant qu'ils n'entrent dans le rotor de turbine suivant. Le NGV2 affecte l'efficacité de la turbine, la réponse de poussée, la charge du rotor, la stabilité thermique, le jeu d'assemblage et la fiabilité globale de la section chaude.
Pour la fabrication personnalisée de NGV2, le profil de l'aube, la surface de la gorge, les dimensions de la plateforme, la qualité du matériau, le traitement thermique, la précision d'usinage et la stratégie d'inspection doivent être contrôlés conjointement. Les acheteurs doivent fournir le modèle de moteur, le numéro de pièce, les fichiers CAO, les dessins, les exigences de matériau, la quantité, les conditions de fonctionnement, les besoins de post-traitement et les normes d'inspection afin que le fournisseur puisse évaluer à la fois la fonction et la fabricabilité.
