Preuves d'inspection MEB pour l'examen des défauts de coulée de superalliage

L'inspection par MEB est utile dans l'examen des défauts de coulée de superalliage lorsque l'acheteur a besoin de preuves concernant une caractéristique locale, une surface de fracture, une inclusion, une couche d'oxydation, une région microstructurelle anormale ou un état de surface qui ne peut être compris par une simple inspection visuelle. L'objectif n'est pas de demander une image au microscope à titre décoratif. Le RFQ doit définir la question du défaut, l'emplacement de l'échantillon, l'alliage, le chemin de coulée, le traitement antérieur et la décision que les preuves MEB doivent soutenir.

NewayAeroTech peut soutenir les tests et analyses de matériaux en superalliage pour les composants de turbine coulés et de section chaude lorsque l'acheteur fournit des photos d'échantillons, des dessins de pièces, des données d'alliage, l'historique des processus et les préoccupations d'acceptation. Les preuves MEB peuvent être utilisées avec la métallographie, l'analyse chimique, le FPI, les rayons X, la tomodensitométrie, la dureté et les enregistrements de traitement thermique en fonction du défaut examiné. Un RFQ solide protège l'échantillon et pose une question d'ingénierie claire avant le début des tests.

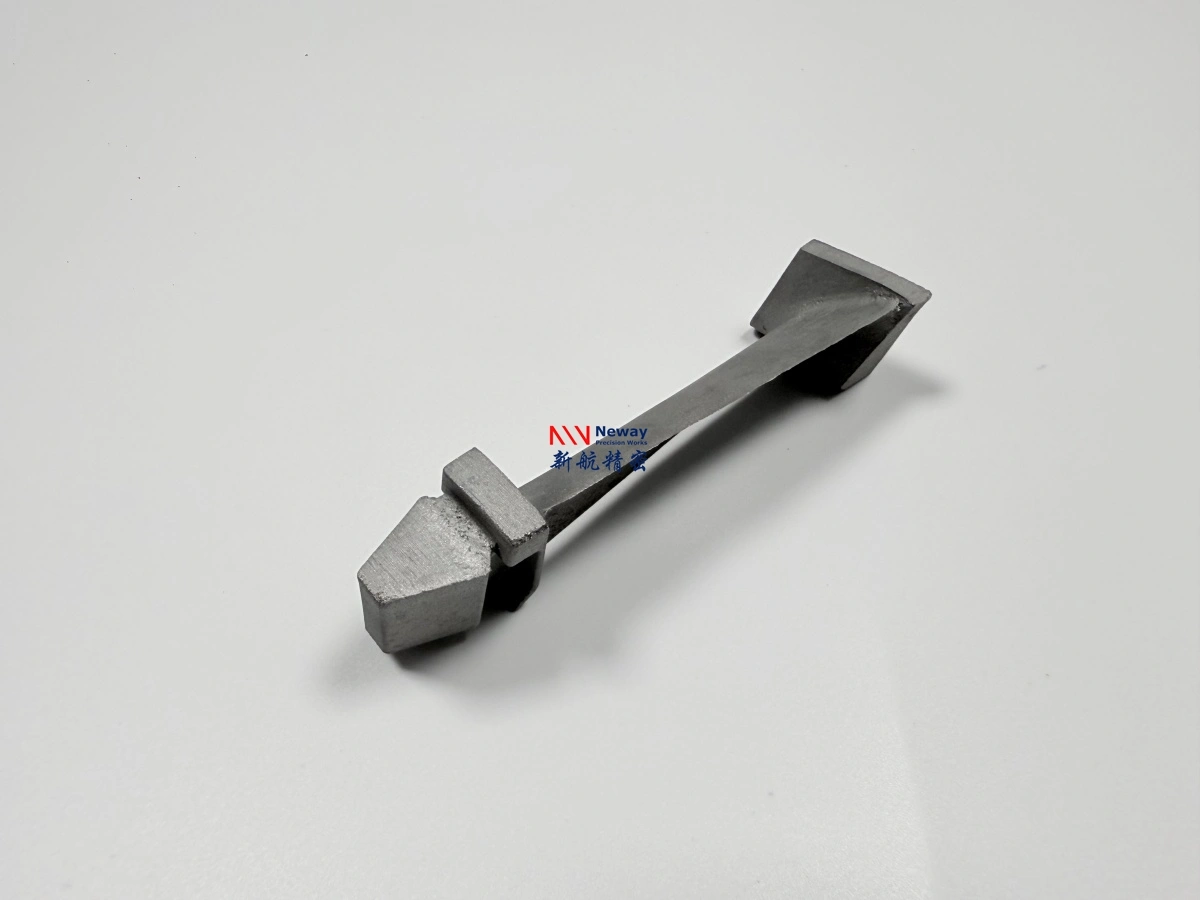

Quand les preuves MEB sont utiles pour l'examen des défauts de coulée

Pour ce RFQ, les acheteurs doivent d'abord énoncer l'observation du défaut qui a déclenché l'examen. Le MEB peut aider lorsqu'une coulée présente une surface de fracture suspecte, une petite inclusion, une oxydation locale, une couche de surface anormale, une zone d'initiation de fissure, un problème d'interface de revêtement ou une caractéristique microstructurelle nécessitant des preuves à fort grossissement. Il est moins utile lorsque la seule question concerne les dimensions globales, la porosité importante ou le nombre de pièces. Ces problèmes peuvent être mieux traités par MMT, rayons X, tomodensitométrie, FPI ou examen du processus.

Le fournisseur doit savoir si l'échantillon provient d'une surface brute de coulée, d'une surface usinée, d'une pièce traitée thermiquement, d'une région revêtue, d'un composant usagé ou d'une zone fracturée. La même caractéristique peut signifier des choses différentes selon l'historique de traitement. Pour une coulée à la cire perdue sous vide, les preuves MEB peuvent soutenir une discussion sur la source d'inclusion, la réaction de surface, l'oxyde, l'état microstructurel ou l'examen de phases secondaires. Cela doit être lié à une décision telle que accepter, ré-inspecter, retravailler, ajuster le processus ou préparer un autre échantillon.

Types de défauts nécessitant un MEB plus une métallographie

Le MEB doit souvent être associé à la métallographie plutôt que d'être utilisé seul. Le MEB peut montrer la morphologie locale, les détails de surface, la forme des particules et les caractéristiques à plus fort grossissement. La métallographie peut montrer la même préoccupation dans une section polie et attaquée, y compris la relation avec la structure des grains, la région dendritique, la matrice traitée thermiquement, la porosité, le chemin de fissure ou la profondeur d'inclusion. L'acheteur doit indiquer au fournisseur si l'échantillon peut être coupé, monté, poli, attaqué ou conservé intact pour un examen de surface.

Dans les projets de coulée de superalliage, les questions courantes incluent la retassure par rapport à l'inclusion, l'indication de surface par rapport au défaut sous la surface, l'oxydation par rapport au résidu de revêtement, la caractéristique de déchirure à chaud par rapport au dommage de manipulation, et la différence de microstructure locale après traitement thermique. Les preuves MEB peuvent aider, mais le rapport ne doit pas être censé remplacer l'historique complet de fabrication. Si l'acheteur a besoin d'une correction de processus, NewayAeroTech peut avoir besoin des paramètres de coulée, des enregistrements de traitement thermique, des photos, des dessins et de l'historique d'inspection en plus de l'échantillon.

L'acheteur doit également définir le niveau d'interprétation attendu du rapport. Certains projets n'ont besoin que d'images et d'indications d'éléments pour la documentation. D'autres ont besoin d'un bref commentaire d'ingénierie qui relie la caractéristique observée aux conditions possibles de coulée, de traitement thermique, d'usinage, de revêtement ou d'exposition en service. Ce sont des périmètres de devis différents. Si le rapport doit soutenir une décision du fournisseur, le RFQ doit préciser qui comparera les résultats par rapport au dessin ou à la norme d'acceptation.

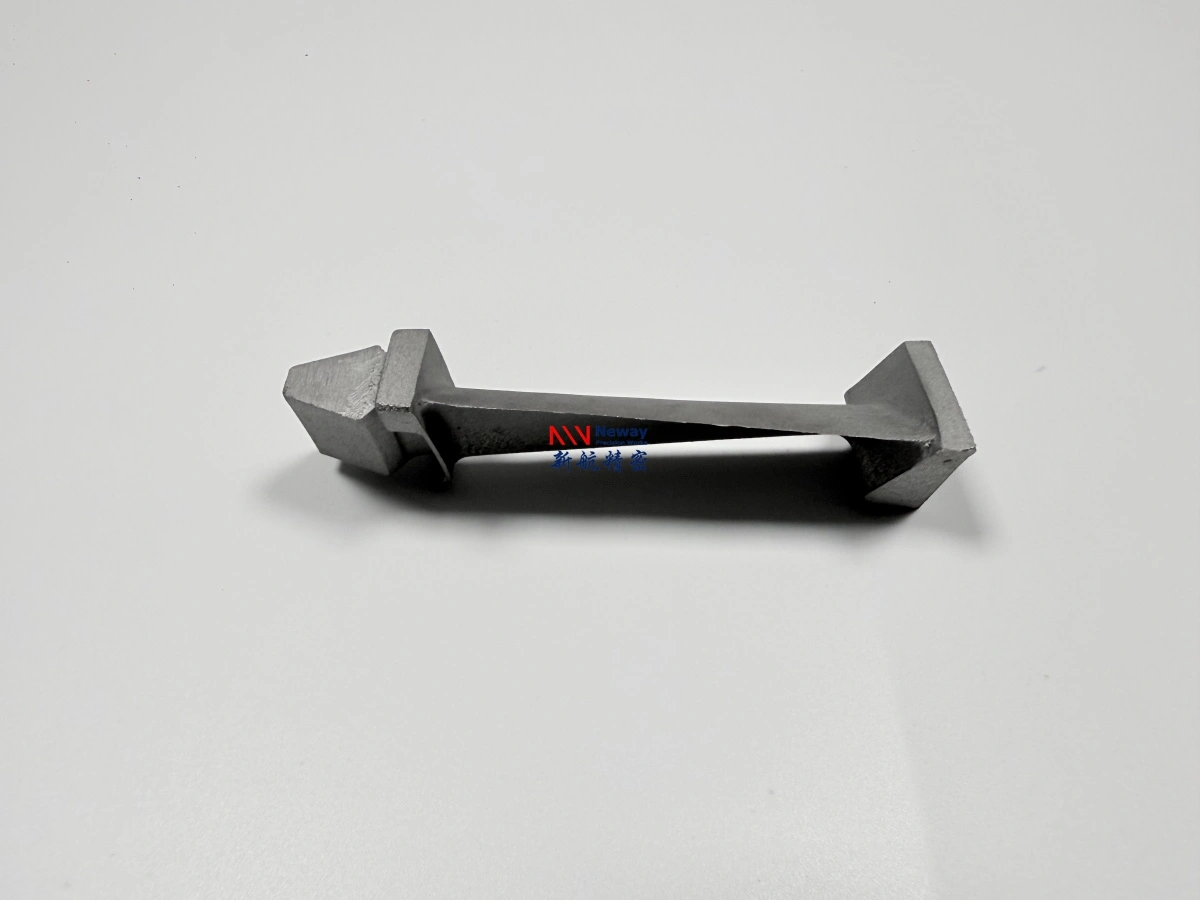

Notes sur la découpe et la conservation des échantillons pour les pièces de turbine coulées

La manipulation des échantillons peut déterminer si les preuves MEB sont utiles. Une surface de fracture ne doit pas être meulée, polie, nettoyée de manière agressive ou touchée dans la zone d'intérêt avant l'examen, sauf si le plan de test prévoit cette préparation. Une surface revêtue peut nécessiter un échantillon pour le MEB de surface et une autre coupe transversale pour l'examen de la couche. Une petite inclusion peut être perdue si l'échantillon est coupé sans marquer l'emplacement exact. Une pièce usagée peut contenir des produits de service qui doivent être documentés avant le nettoyage.

Le RFQ doit indiquer la taille de l'échantillon, l'origine de l'échantillon, l'emplacement du défaut, la limite de découpe autorisée, si la pièce peut être détruite et si l'acheteur a besoin que le reste soit retourné. Si la pièce est une aube de turbine, un distributeur, un blindage, un équipement de chambre de combustion, une buse ou un segment d'étanchéité, marquez le nom de la surface et sa relation avec le dessin. Pour les petites pièces, incluez des photos avec une échelle et une orientation. Ces informations aident le fournisseur à concevoir le chemin de préparation de l'échantillon avant de deviser l'inspection.

Comment les résultats du MEB affectent les décisions de coulée, de traitement thermique et de reprise

Les résultats du MEB doivent conduire à une décision de fabrication, et non rester comme un ensemble d'images isolé. Si le MEB indique un problème d'inclusion, le fournisseur peut avoir besoin d'examiner les pratiques de fusion, le matériau de la coquille, le nettoyage ou le contrôle des matières premières en amont. S'il montre une oxydation ou une réaction de surface, l'étape suivante peut impliquer la préparation de surface, la limite de revêtement, l'historique d'exposition thermique ou l'examen du traitement thermique. S'il soutient une discussion sur l'origine de la fissure, une métallographie supplémentaire, une dureté, un FPI ou des rayons X peuvent être nécessaires.

Pour un nouveau RFQ de coulée, les preuves MEB d'un échantillon peuvent influencer si l'acheteur procède à la coulée à la cire perdue sous vide, modifie les points d'arrêt d'inspection ou demande un examen du premier article avant la sortie du lot. Pour un problème post-processus, le MEB peut être examiné en parallèle avec les enregistrements de traitement thermique des superalliages ou les notes de post-processus des superalliages. L'acheteur doit demander au fournisseur d'indiquer quelle action de suivi les preuves peuvent soutenir et où elles restent non concluantes.

Informations RFQ pour le service d'inspection MEB

Une demande d'inspection MEB prête à être devisée doit inclure la nuance d'alliage, le type de pièce, le chemin de coulée s'il est connu, les photos du défaut, l'emplacement sur le dessin, l'état de l'échantillon, l'historique du processus, le rapport de sortie requis et la méthode de préparation autorisée. Si l'acheteur a besoin d'une analyse élémentaire avec l'examen MEB, indiquez-le séparément. Si une métallographie est également requise, définissez l'emplacement de la section, l'exigence d'attaque si connue, et si le même échantillon peut être utilisé pour les deux inspections.

Les acheteurs doivent également définir la décision après le rapport. Un fournisseur peut fournir des preuves et un examen technique basés sur les informations fournies, mais il ne doit pas être censé approuver une application critique sans les spécifications et l'autorité d'acceptation de l'acheteur. Pour la fabrication personnalisée, NewayAeroTech peut utiliser les résultats du MEB dans le cadre d'un examen de processus, d'une discussion sur le premier article, d'une enquête sur les défauts ou d'un plan d'amélioration de la coulée selon le périmètre du projet.

Si plusieurs échantillons sont comparés, étiquetez-les avant l'expédition et conservez l'historique séparément. Un échantillon de canal, une coulée rejetée, un coupon usiné et une pièce exposée en service peuvent montrer des preuves différentes même s'ils partagent le même nom d'alliage. Un étiquetage clair aide le rapport à relier chaque image MEB à la condition correcte de la pièce et empêche l'acheteur de traiter un résultat local comme une conclusion sur l'ensemble du lot sans inspection de soutien.

Envoyez les photos de l'échantillon, la nuance d'alliage, l'emplacement sur le dessin, le chemin de coulée, l'état de l'échantillon, l'autorisation de préparation et la décision nécessaire après inspection. NewayAeroTech peut examiner si le MEB, la métallographie, l'analyse chimique et les preuves d'inspection connexes correspondent au RFQ pour les défauts de coulée de superalliage.
