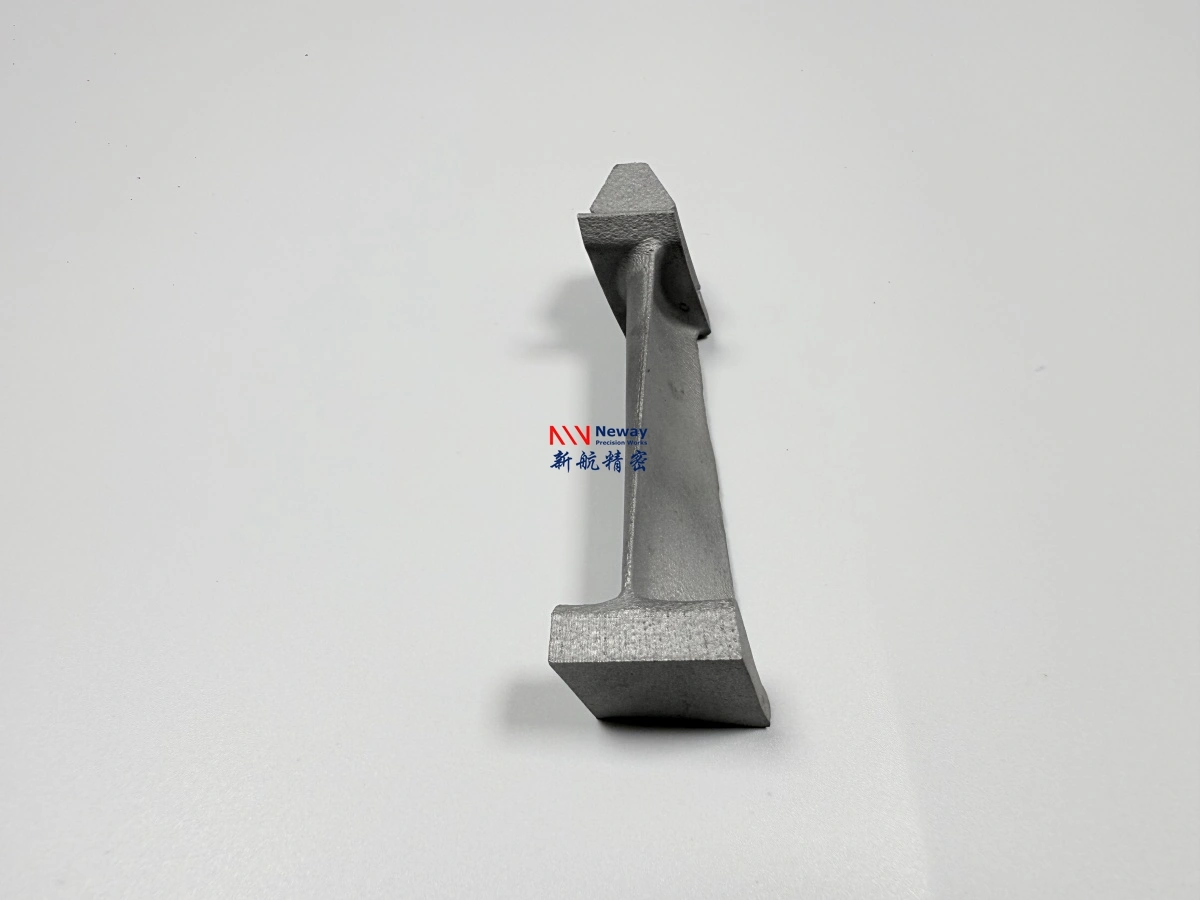

Parcours de réparation par rechargement laser pour composants en superalliages à haute valeur
Une demande de devis (RFQ) pour la réparation par rechargement laser de composants en superalliages à haute valeur doit commencer par la zone endommagée, le matériau de base, l'épaisseur de paroi ou de matière restante, les conditions de service et la limite d'acceptation. Le rechargement laser peut être envisagé pour un apport localisé, la récupération de l'usure, la restauration de surface ou la réparation de caractéristiques lorsque la géométrie et la métallurgie du composant le permettent. Ce n'est pas une solution de réparation universelle. L'acheteur et le fournisseur doivent décider si la pièce est réparable, quelles zones peuvent être reconstruites, quelles surfaces nécessitent un usinage et quelles preuves d'inspection sont nécessaires avant l'acceptation du composant.
NewayAeroTech peut examiner le rechargement laser et les travaux sur superalliages de type LMD via l'impression 3D de superalliages, le service d'impression 3D, le post-traitement, l'usinage CNC de superalliages et les essais et analyses de matériaux. La pertinence dépend du plan, de l'échantillon endommagé, de l'état du matériau, de la zone de réparation et des critères d'acceptation de l'acheteur.
Examen de la réparabilité avant devis
Pour cette demande de devis, les acheteurs doivent d'abord se demander si le composant est candidat à la réparation. Une pièce en superalliage à haute valeur peut justifier un examen de réparation lorsque les dommages sont locaux, que le matériau de base est connu, que la géométrie restante est mesurable et que la zone reconstruite peut être inspectée. Une pièce peut ne pas être un bon candidat si la fissuration s'étend au-delà de la zone de réparation, si le matériau de base est inconnu, si l'échantillon présente une distorsion sévère ou si la limite d'acceptation n'est pas claire.
Le fournisseur a besoin de photos, de plans, de cartes des dommages, de l'historique de service si disponible et de l'état de livraison prévu avant d'établir un devis. Un devis basé uniquement sur l'expression « réparation par rechargement laser » masque le risque principal. L'acheteur doit indiquer si le fournisseur examine la faisabilité, produit un premier échantillon de réparation ou répète un parcours de réparation déjà accepté.
Question de réparation | Examen par le fournisseur | Décision de l'acheteur |
|---|---|---|
Les dommages sont locaux | Vérifier si le rechargement peut reconstruire la zone sans affecter les caractéristiques adjacentes. | Approuver la zone de réparation et les zones non réparables. |
Le matériau de base est connu | Examiner les options de métal d'apport compatible ou d'alliage déposé. | Confirmer l'exigence de matériau et la règle de substitution. |
La géométrie est mesurable | Planifier la matière d'usinage et la vérification par MMT après l'apport. | Définir les dimensions finales et les références. |
Une limite d'acceptation existe | Citer les registres d'inspection et la validation des échantillons. | Décider de ce qui prouve qu'un échantillon de réparation est réussi. |
Carte des dommages et zones non réparables
Une demande de devis pour le rechargement laser doit inclure une carte des dommages, et non seulement des photographies générales. Marquez les faces usées, les bords érodés, les fissures locales, les patins frottés, les surfaces d'étanchéité, les zones de corrosion et les zones qui ne doivent pas être chauffées ou reconstruites. La carte doit séparer la restauration cosmétique de la réparation fonctionnelle. Une face de contact usée, une surface d'étanchéité et une zone extérieure non critique peuvent nécessiter des exigences très différentes en matière d'apport, d'usinage et d'inspection.
Les zones non réparables sont aussi importantes que les zones de réparation. Certaines surfaces de référence, parois minces, interfaces de revêtement, caractéristiques de refroidissement, trous ou surfaces d'accouplement peuvent ne pas tolérer l'apport de chaleur, l'ajout de matière ou le lissage. Si l'acheteur ne marque pas les caractéristiques protégées, le fournisseur peut proposer un parcours de réparation qui modifie la géométrie d'assemblage ou cache une surface nécessitant une inspection ultérieure.
Sélection de l'alliage de base et du matériau de rechargement
L'alliage de base contrôle la conversation sur la réparation. L'Inconel, l'Hastelloy, le Rene, le Stellite, les alliages à base de cobalt et autres superalliages peuvent nécessiter différents matériaux déposés, un contrôle de l'apport thermique, un pré-nettoyage et une planification du post-traitement. L'acheteur doit fournir la nuance du matériau issue du plan ou du registre des matériaux. Si la nuance est inconnue, la demande de devis doit solliciter un support d'identification avant de sélectionner un alliage déposé.
Le matériau de rechargement doit être sélectionné pour la fonction de réparation, et non seulement par commodité. Une surface d'usure peut nécessiter un alliage différent d'une zone d'apport dimensionnel. Une surface de passage de gaz chauds peut nécessiter un examen de compatibilité avec l'oxydation ou le revêtement. Une caractéristique structurelle peut nécessiter une décision de réparation conservatrice et une inspection supplémentaire. NewayAeroTech peut examiner les options de matériaux, mais l'approbation finale du matériau reste une décision d'ingénierie du côté de l'acheteur.
État du matériau | Préoccupation de réparation | Instruction RFQ |
|---|---|---|
Alliage de base connu | Compatibilité avec le matériau déposé et l'apport thermique. | Fournir la nuance, l'état et la note du plan. |
Alliage d'échantillon inconnu | Risque de métal d'apport inadapté ou de métallurgie non vérifiée. | Demander une vérification chimique avant l'approbation du parcours. |
Surface d'usure | Dureté, grippage, érosion et comportement à l'usinage. | Définir la fonction de surface et l'état de finition final. |
Surface liée au revêtement | Couche de liaison, préparation et zones protégées. | Indiquer si le revêtement est inclus ou relève d'une portée ultérieure. |

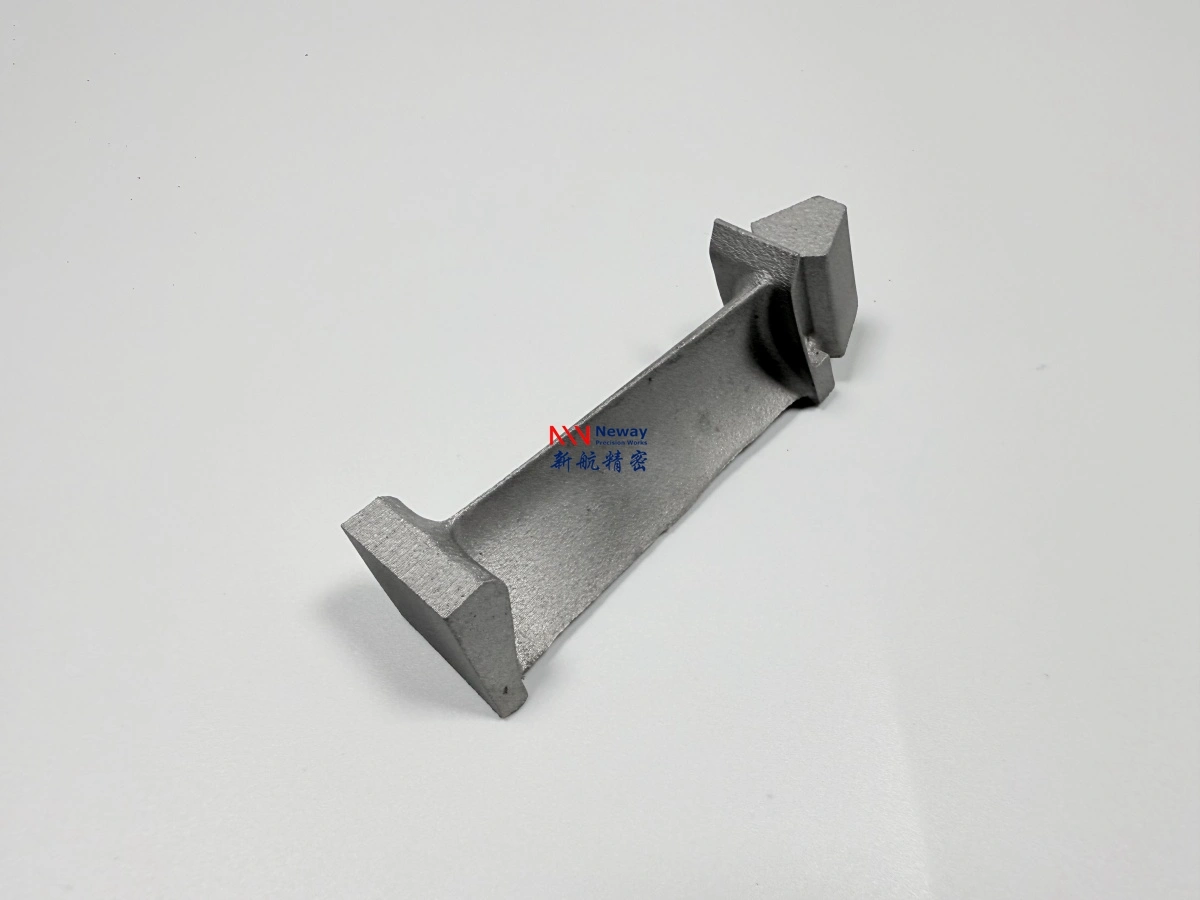

Matière d'apport et séquence d'usinage
Le rechargement laser crée normalement un excès de matière qui doit être usiné, rectifié ou lissé pour atteindre la géométrie finale. L'acheteur doit indiquer la quantité de matière nécessaire, quelles caractéristiques nécessitent un usinage final et quelles dimensions sont des points d'inspection. Un parcours de réparation qui dépose juste assez de matière peut ne pas permettre une mise en propreté lors de l'usinage. Un parcours qui dépose trop de matière peut augmenter l'apport thermique, la distorsion et le temps de finition.
La séquence d'usinage doit être planifiée avant le début de la réparation. Les surfaces de référence peuvent nécessiter une préparation avant le rechargement. Les caractéristiques finales peuvent nécessiter un usinage CNC, une rectification, une électro-érosion (EDM) ou une finition locale après dépôt et traitement thermique. Si l'acheteur attend une pièce réparée prête à l'assemblage, la demande de devis doit inclure des preuves dimensionnelles finales. Si l'acheteur a seulement besoin d'une ébauche reconstruite, le devis doit indiquer la matière restante et la responsabilité de finition du côté de l'acheteur.
Étape | Risque si non défini | Note de l'acheteur |
|---|---|---|
Usinage pré-réparation | Le matériau endommagé peut rester sous l'apport. | Définir la profondeur d'enlèvement et la limite de surface nettoyée. |
Matière de rechargement | La géométrie finale peut ne pas être mise en propreté ou peut surchauffer les zones voisines. | Indiquer la matière finale et les caractéristiques protégées. |
Usinage post-rechargement | Les surfaces d'assemblage peuvent rester imprécises. | Lister les dimensions finales et les références. |
Finition de surface | Les surfaces d'usure, d'étanchéité ou de revêtement peuvent être incomplètes. | Définir l'état de finition et l'étape d'inspection. |
Traitement thermique et points d'arrêt du post-traitement
Certaines pièces en superalliages rechargées par laser nécessitent un traitement thermique, une détente de contraintes, un examen HIP ou d'autres post-traitements selon le matériau, la géométrie et les exigences de l'acheteur. Ces étapes doivent être discutées avant l'usinage final car elles peuvent affecter le mouvement dimensionnel et le calendrier d'inspection. Si l'acheteur exige des registres de post-traitement, ils doivent être nommés dans la demande de devis plutôt qu'ajoutés après l'achèvement de l'échantillon de réparation.
Les points d'arrêt aident à isoler le risque de réparation. L'inspection après l'enlèvement des dommages peut confirmer la surface de départ. L'inspection après le rechargement peut vérifier la qualité de l'apport avant l'usinage. L'inspection après le traitement thermique peut révéler un mouvement avant la coupe finale. L'inspection finale confirme si la caractéristique réparée répond à l'exigence de libération de l'acheteur. Sans points d'arrêt, une pièce finale défectueuse donne peu d'informations sur l'étape qui nécessite un ajustement.
Preuves d'inspection pour les réparations par rechargement laser
L'inspection doit être liée à la zone de réparation. Le ressuage (FPI) peut examiner les indications de surface avant et après la réparation. La MMT peut vérifier la récupération des références et la géométrie finale. La radiographie (X-ray), la tomographie (CT), la métallographie, la dureté, la vérification chimique ou la coupage peuvent être demandés lorsque le parcours de réparation ou la norme de l'acheteur exige des preuves plus approfondies. Le fournisseur ne doit pas ajouter chaque test par habitude. La demande de devis doit indiquer quelle preuve répond à la question d'acceptation de la réparation.
Les premiers échantillons de réparation peuvent nécessiter plus de preuves que les réparations répétées. Un échantillon peut être utilisé pour vérifier le comportement du matériau déposé, la matière d'usinage, la limite de dilution, la distorsion et la réponse à l'inspection. Les pièces ultérieures peuvent utiliser un ensemble d'inspection défini si le parcours est accepté par l'acheteur. La demande de devis doit séparer l'apprentissage du premier article de la libération de la réparation répétée.
Inspection | Risque de réparation abordé | Calendrier RFQ |
|---|---|---|
FPI | Indications de surface avant réparation, après rechargement ou après usinage. | Définir les surfaces et l'étape d'inspection. |
CMM | Dimensions récupérées, références, patins et géométrie d'accouplement. | Lister les dimensions du rapport après usinage final. |
Vérification chimique | Confirmation du matériau de base ou de l'alliage déposé. | Utiliser lorsque la nuance est inconnue ou que des registres sont requis. |
Coupage ou métallographie | Zone de liaison, dilution et apprentissage sur l'échantillon de réparation. | Indiquer si un examen destructif est autorisé. |
Limite de réparation pour les projets non-OEM et MRO
Pour les projets de réparation personnalisés MRO ou non-OEM, les acheteurs doivent définir clairement la limite de responsabilité. NewayAeroTech peut examiner si un parcours de réparation personnalisé est fabricable à partir du plan fourni, du registre des matériaux, de l'échantillon et de l'exigence d'acceptation. Cela ne doit pas être positionné comme un fournisseur de stock d'origine ou comme une source de remplacement officielle. L'acheteur reste responsable de décider si un composant réparé est acceptable pour son application.
Les échantillons usagés doivent être documentés avant l'examen de la réparation. L'usure, l'oxydation, les résidus de revêtement, la déformation, les réparations précédentes et l'exposition inconnue au service peuvent affecter la pertinence du rechargement. Un échantillon ne doit pas être traité comme une géométrie de conception finale lorsque le plan est manquant ou lorsque les dommages de service ont modifié la caractéristique. La demande de devis doit identifier quelles dimensions sont contrôlées par un plan et lesquelles sont mesurées uniquement pour la planification de la réparation.
Données RFQ pour la réparation par rechargement laser
Envoyez le plan 2D, le modèle 3D si disponible, la nuance du matériau de base, les photos de l'échantillon endommagé, la carte des dommages, les conditions de service, la zone de réparation requise, les caractéristiques protégées, l'état de livraison final, la quantité attendue, les surfaces d'usinage, l'exigence de traitement thermique, les registres d'inspection et le plan du premier échantillon de réparation. Si le projet implique des travaux de réparation répétitifs, indiquez quelles conclusions du premier échantillon doivent être closes avant de lancer le lot suivant.
NewayAeroTech peut examiner les parcours de réparation par rechargement laser lorsque les acheteurs définissent la zone endommagée, l'alliage de base, l'attente concernant le matériau déposé, l'allocation d'usinage, la portée du post-traitement et les preuves d'inspection. Une demande de devis claire aide à décider si le composant doit être réparé, reconstruit en tant qu'échantillon ou exclu de la réparation avant le début des discussions sur les coûts et les délais.
