Résumé de la réponse directe
Ce sujet doit être examiné à travers la pièce, l'alliage, le procédé de fabrication, les preuves d'inspection et la portée de la demande de devis (RFQ), plutôt que comme une définition de mot-clé. Pour les aubes de turbine monocristallines et les composants de section chaude, les acheteurs doivent relier les superalliages à base de nickel CMSX-4, CMSX-10, Rene N5, la coulée monocristalline, le traitement thermique, l'examen HIP, l'usinage CNC, l'électro-érosion (EDM), la préparation au revêtement, le ressuage (FPI), la radiographie (rayons X), l'inspection MMT et la métallographie, ainsi que les moteurs aérospatiaux, les moteurs de turbine pour UAV, les turbines à gaz industrielles et la production d'énergie avec les dossiers requis pour la comparaison des fournisseurs. NewayAeroTech examine les projets personnalisés de turbines et de composants de section chaude à partir des dessins, échantillons, spécifications et exigences techniques des clients, en prenant la coulée monocristalline comme référence principale de procédé pour ce groupe.
Le traitement thermique et la post-transformation doivent être discutés avant que l'acheteur ne verrouille la comparaison commerciale. Certaines pièces en superalliage nécessitent une stabilisation, un traitement de mise en solution, un vieillissement, un HIP, un détensionnement, une préparation de barrière thermique (TBC), un revêtement résistant à l'oxydation ou un usinage final après le traitement thermique. Si ces étapes sont absentes de la première demande, le premier prix peut ne pas représenter la pièce qui doit effectivement être livrée.
La confirmation du matériau va au-delà du simple nom d'une famille telle que les superalliages à base de nickel. La RFQ doit indiquer la nuance exacte, la norme équivalente, l'état de traitement thermique, le besoin de certificat, et si une spécification client contrôle la chimie ou les essais mécaniques. Cela empêche le fournisseur de proposer un procédé qui semble commercialement acceptable mais qui ne peut satisfaire le dossier de dessin.
Pourquoi le procédé est crucial pour les turbines et les composants de section chaude
La coulée d'aube de turbine monocristalline n'est pas seulement un achat de pièce coulée ; c'est une décision concernant le risque fournisseur. Un examen utile montre comment la sélection de l'alliage, les exigences de contrôle des grains, le traitement thermique, l'examen HIP, la finition par EDM ou CNC, la préparation au revêtement et l'inspection finale seront gérés dans un seul procédé. Pour les moteurs aérospatiaux, les moteurs de turbine pour UAV, les turbines à gaz industrielles et les sections chaudes de production d'énergie, les réponses des fournisseurs doivent rendre visibles les hypothèses concernant les coûts, le rendement, l'inspection et la documentation de livraison avant que les devis ne soient comparés.
Grille d'évaluation des fournisseurs pour les acheteurs
Élément d'examen | Ce que les acheteurs doivent vérifier | Risque en cas d'absence |
|---|---|---|
Procédé d'alliage | Expérience avec CMSX-4, CMSX-10, Rene N5 ou le superalliage à base de nickel spécifié. | Le fournisseur peut proposer un procédé qui ne correspond pas à l'exigence matérielle. |
Contrôle de la coulée monocristalline | Comment le fournisseur examine les risques liés au contrôle des grains, à la géométrie et aux besoins de validation des échantillons. | Des risques critiques de coulée peuvent apparaître après la fabrication de l'outillage ou la production d'échantillons. |
Portée de la post-transformation | Si le traitement thermique, le HIP, l'EDM, l'usinage CNC, la préparation au revêtement et l'état de surface sont inclus. | Le premier devis peut exclure des étapes nécessaires pour le livrable réel. |
Preuves d'inspection | Si le FPI, la radiographie (rayons X), l'inspection MMT, la métallographie, l'analyse chimique et les essais mécaniques sont obligatoires ou optionnels. | Les prix des fournisseurs peuvent ne pas être comparables car les packages d'inspection diffèrent. |
Réponse technique | Si le fournisseur pose des questions sur les dessins manquants, les tolérances, les normes, les surfaces critiques et les conditions d'application. | Un devis générique peut masquer des risques de fabricabilité ou d'acceptation. |
Une réponse solide d'un fournisseur doit inclure des questions ouvertes, et pas seulement un prix. Pour les projets d'aubes monocristallines, les questions sur CMSX-4, CMSX-10, Rene N5, les risques géométriques, les dossiers d'inspection et les conditions de livraison rendent généralement le devis plus fiable car elles exposent les hypothèses avant le premier lot d'échantillons.
Adéquation entre matériau, procédé, composant et application
L'examen des matériaux doit rester lié aux exigences de l'aube plutôt que de devenir une large liste d'alliages. CMSX-4, CMSX-10, Rene N5 et autres superalliages monocristallins à base de nickel peuvent être discutés lorsque le dessin ou la norme client les exige pour les aubes de turbine, les profils d'aubes, les plateformes et autres détails de section chaude. Inconel 738LC, Inconel 713C et les superalliages coulés associés peuvent apparaître dans les conversations sur les aubes directrices, les injecteurs, les anneaux ou les écrans thermiques, mais ils ne doivent pas être traités comme des substituts directs à une exigence d'aube monocristalline sans examen technique.
La question pratique pour l'acheteur est de savoir si le fournisseur peut relier la nuance de matériau, le procédé de coulée monocristalline, le traitement thermique, l'examen HIP, la finition par EDM ou CNC, la préparation au revêtement et les preuves d'inspection au composant et à l'application réels. Pour les moteurs aérospatiaux, les moteurs de turbine pour UAV, les turbines à gaz industrielles, la production d'énergie et autres systèmes à haute température, cette connexion est plus utile qu'un long tableau de matériaux.

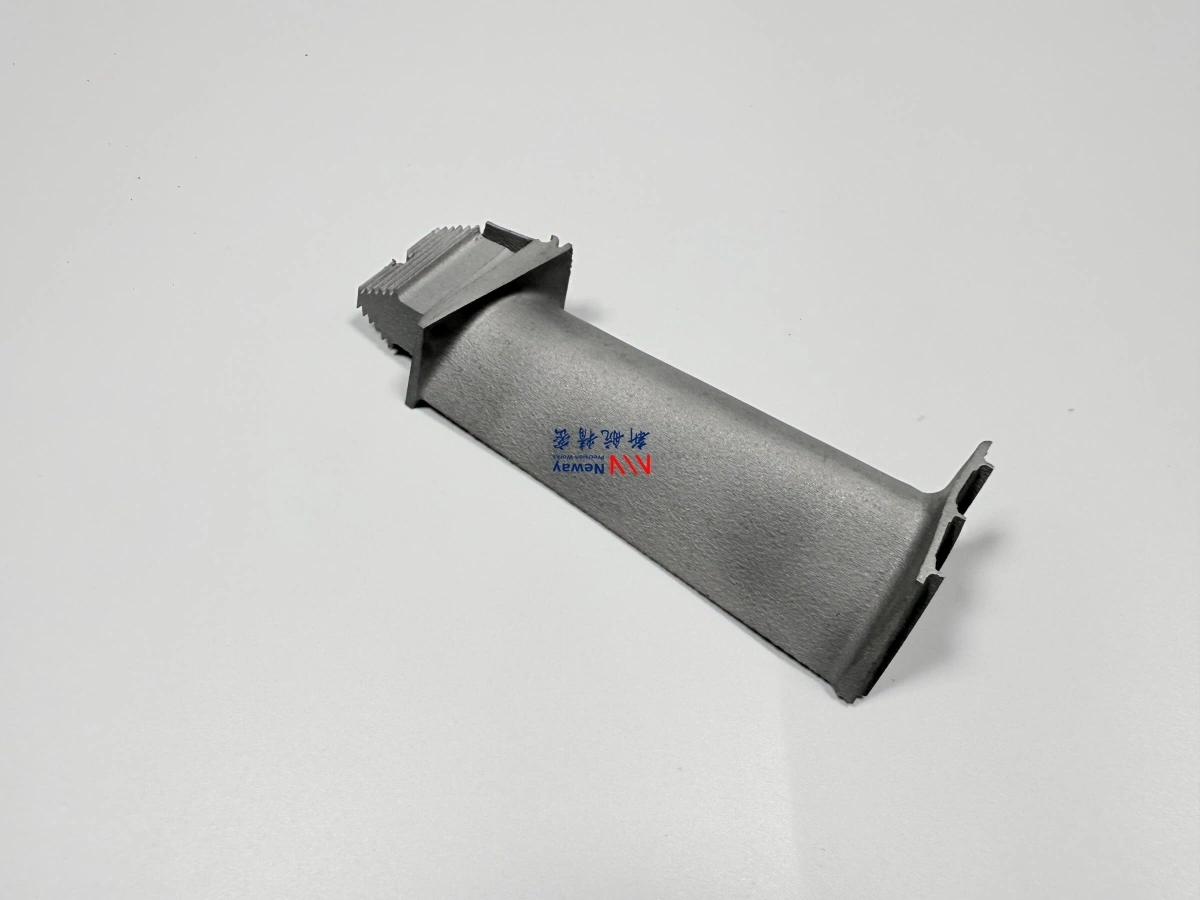

Procédé de fabrication : de l'examen du dessin à l'inspection
Étape de fabrication | Objectif technique |
|---|---|
Examen technique et DFM | Examiner le dessin, le modèle 3D, la note sur l'alliage, les surfaces critiques, les éléments de référence et le contexte d'application. |
Sélection des matériaux | Confirmer les exigences concernant CMSX, Rene ou le superalliage à base de nickel spécifié par le client. |
Procédé de coulée monocristalline | Planifier la méthode de coulée, les exigences de contrôle des grains, les risques géométriques et les besoins de validation des échantillons. |
Post-transformation | Examiner le traitement thermique, le HIP, l'EDM, l'usinage CNC, la préparation au revêtement et l'état de surface. |
Inspection finale | Définir le FPI, la radiographie (rayons X), l'inspection MMT, la métallographie, le rapport dimensionnel et la documentation de livraison. |
Quand les acheteurs doivent-ils choisir ce procédé de fabrication ?
La planification de l'inspection doit être liée au mode de défaillance de la pièce. Une aube ou une aube directrice de section chaude peut nécessiter un FPI, une radiographie (rayons X), une inspection MMT, une métallographie ou des dossiers dimensionnels, tandis qu'une caractéristique usinée peut nécessiter un contrôle plus strict des références et un historique clair des révisions de dessin. Lorsque le package d'inspection est défini tôt, les équipes d'achat peuvent comparer les fournisseurs sur la base de preuves plutôt que sur de larges affirmations de qualité.
Les acheteurs devraient choisir ce procédé lorsque la pièce est une aube de turbine personnalisée ou un composant de section chaude et que le dessin exige une coulée monocristalline, un contrôle des superalliages, un service à haute température et des preuves d'inspection. Il convient aux ingénieurs d'approvisionnement et aux équipes de projet qui ont besoin qu'un fournisseur examine la faisabilité de fabrication, et pas seulement qu'il donne un prix pour un nom de pièce.

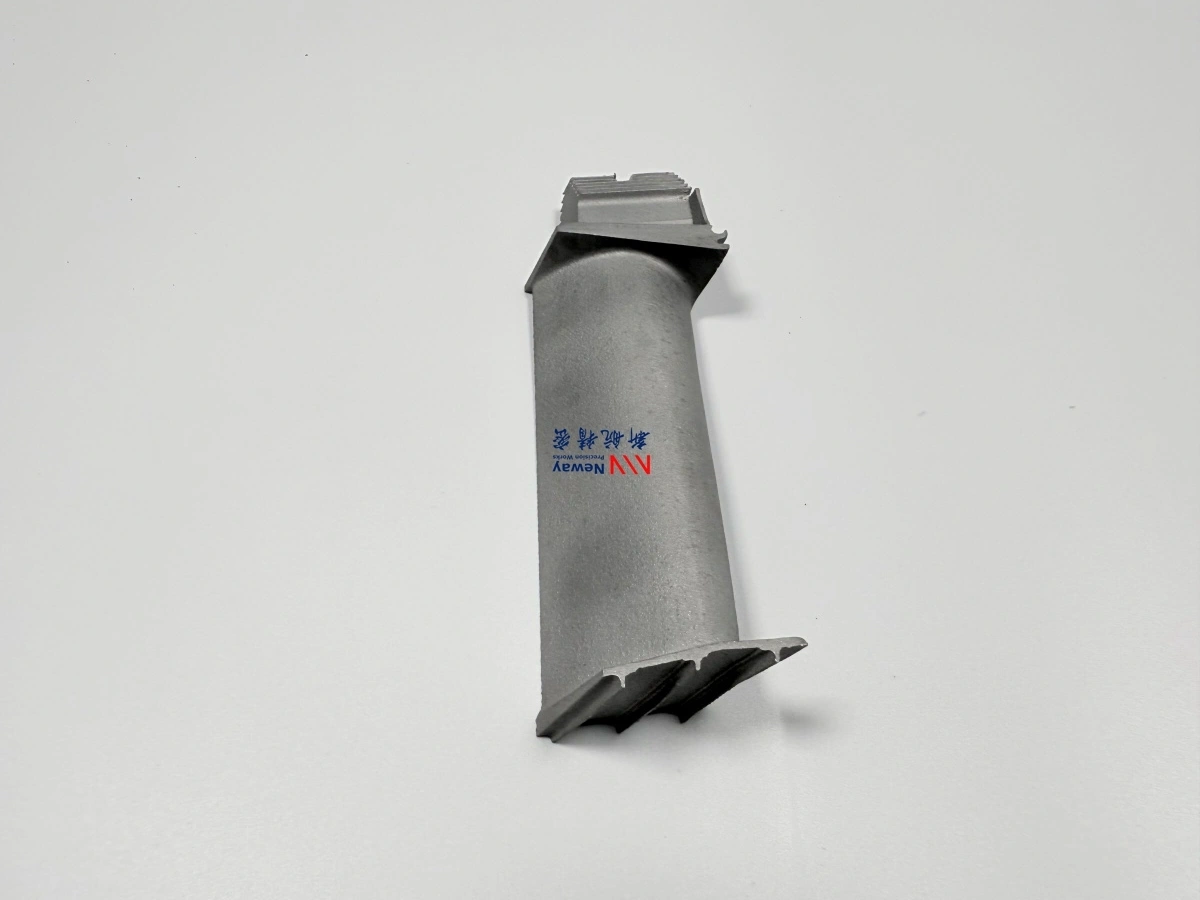

Exigences de contrôle qualité et d'inspection
L'examen commercial doit également définir si la commande concerne un prototype, une pré-série, une réparation, un remplacement ou une production en série. Le travail sur prototype peut accepter plus de retours techniques lors du développement du procédé, tandis que la production en série nécessite généralement des gabarits stables, des modèles d'inspection et une documentation de lot plus claire. Cette distinction affecte le prix, le délai de livraison et la quantité de validation de processus requise avant approbation.
Le contrôle qualité doit être nommé dans la RFQ. Selon les exigences du projet, le package peut inclure l'inspection MMT, le FPI ou le DPI, la radiographie ou les tests radiographiques, l'inspection métallographique, l'analyse de la composition chimique, les tests de dureté, les tests de traction, les dossiers de traitement thermique et les rapports d'inspection dimensionnelle. La coulée monocristalline peut également être pertinente lorsque le traitement thermique, l'examen HIP, l'usinage CNC, l'EDM ou la préparation au revêtement font partie de la portée de l'offre. L'inspection MMT doit être spécifiée lorsque des rapports dimensionnels sont requis pour les caractéristiques de racine, les plateformes, les faces d'étanchéité ou les structures de référence.
Les acheteurs doivent également demander quels dossiers sont inclus avec l'expédition et quelles inspections sont proposées uniquement lorsqu'elles sont exigées par le dessin ou la norme client. Cette distinction aide les équipes d'achat à comparer les fournisseurs sur une base commune, au lieu de comparer un devis pour la coulée seule avec un package de composants finis, inspectés et documentés.
Adéquation du fournisseur pour NewayAeroTech
Pour les turbines personnalisées et les composants de section chaude, NewayAeroTech ne propose pas de devis à partir d'un stock standard de pièces de rechange OEM. Nous examinons les dessins, les échantillons, les notes sur les matériaux, les quantités et les exigences d'inspection, puis suggérons un procédé de fabrication qui peut combiner la coulée, le traitement thermique, le HIP, l'usinage CNC, l'EDM, le revêtement et l'inspection finale. Cette adéquation fournisseur est importante lorsque l'acheteur a besoin d'un soutien à la production plutôt que d'un inventaire de remplacement issu d'un catalogue.
Exigence du projet | Adéquation NewayAeroTech |
|---|---|
Pièces de turbine en superalliage personnalisées | Convient lorsque l'acheteur fournit les dessins, la nuance de matériau, la quantité et les exigences d'inspection. |
Fabrication basée sur des dessins | Convient aux projets basés sur des dessins 2D, des modèles 3D, des échantillons, des spécifications et des exigences techniques. |
Projets de coulée sous vide + usinage CNC | Convient lorsque la coulée, le traitement thermique, l'examen HIP, l'usinage CNC, l'EDM, la préparation au revêtement et l'inspection doivent être examinés ensemble. |
Production en petites et moyennes séries | Convient sous réserve des exigences de géométrie, d'alliage, d'outillage, d'inspection et de documentation. |
Inspection d'alliages à haute température | Convient lorsque des dossiers MMT, FPI, rayons X, métallographie, analyse chimique, dureté ou essais mécaniques sont requis. |
Revente de pièces de rechange OEM standard | Ce n'est pas le choix principal. NewayAeroTech ne vend pas de pièces d'inventaire OEM d'origine. |
Pièces métalliques générales à faible coût | Ne convient pas lorsque le projet ne nécessite pas de capacités en matière de superalliages, de turbines, de sections chaudes ou d'inspection. |
Check-list RFQ pour un devis utile
Informations RFQ | Pourquoi c'est important |
|---|---|
Dessin 2D | Définit les dimensions, les références de datum, les tolérances et les notes d'inspection. |
Modèle 3D | Aide à examiner la géométrie, l'outillage, les allowances d'usinage et l'accès aux caractéristiques. |
Nuance de matériau | Confirme les exigences CMSX, Rene, Inconel ou autres superalliages. |
Quantité | Sépare la logique de devis pour les prototypes, les pré-séries et la production en série. |
Tolérance | Affecte l'usinage CNC, l'inspection MMT, la planification des gabarits et le risque d'acceptation. |
Finition de surface | Influence l'usinage, la préparation au revêtement, le polissage et la portée de l'inspection. |
Exigence de traitement thermique | Définit le traitement thermique et les dossiers requis. |
Exigence de revêtement | Précise la portée de la barrière thermique (TBC), du revêtement résistant à l'oxydation ou de la préparation de surface. |
Norme d'inspection | Contrôle le FPI, la radiographie (rayons X), l'inspection MMT, la métallographie, les certificats et le format des rapports. |
Température de fonctionnement ou environnement d'application | Aide à évaluer le matériau, le procédé, le revêtement et le niveau de risque. |
Pièce échantillon si disponible | Soutient l'examen de remplacement, la discussion sur la rétro-ingénierie et la confirmation des caractéristiques. |
L'examen du dessin doit commencer par les surfaces qui contrôlent l'ajustement, l'étanchéité, le flux de refroidissement ou la rotation. Pour l'inspection MMT des pièces de turbine en superalliage usinées par CNC, ces caractéristiques déterminent si la tolérance de coulée, l'allowance d'usinage, les détails de travail par EDM ou la préparation au revêtement doivent être spécifiés avant le devis. NewayAeroTech utilise cet examen pour séparer les notes réalisables des hypothèses qui pourraient entraîner des changements de coûts ultérieurs.
Une RFQ claire doit lister séparément les documents requis des documents préférés. Par exemple, les rapports MMT obligatoires, les certificats de matériaux, les dossiers FPI, l'acceptation par rayons X, les dossiers de revêtement ou les notes d'emballage ne doivent pas être enfouis dans des commentaires généraux. Séparer ces éléments aide NewayAeroTech à retourner un devis qui reflète la véritable portée de fabrication et de qualité.
Conclusion
Cet examen de fabrication est utile lorsque l'acheteur a besoin d'un support personnalisé pour les aubes de turbine en superalliage, les profils d'aubes et les composants de section chaude. NewayAeroTech peut examiner la coulée, la post-transformation, l'usinage, le revêtement et la portée de l'inspection sur la base des dessins, des exigences matérielles, de la quantité et des normes d'acceptation.
Pour obtenir un devis, envoyez le dossier de dessin, la nuance de matériau, la quantité, les exigences de tolérance, l'état de surface, les notes de traitement thermique ou de revêtement, et les normes d'inspection.
