Résumé de la réponse directe
Ce sujet doit être examiné en fonction de la pièce, de l'alliage, du procédé de fabrication, des preuves d'inspection et du périmètre de la demande de prix (RFQ), plutôt que comme une définition de mot-clé. Pour les aubes de turbine monocristallines, les acheteurs doivent associer les superalliages monocristallins à base de nickel CMSX-4, CMSX-10 et Rene N5, la coulée monocristalline, l'examen du traitement thermique, le FPI, les rayons X, le CMM, la métallographie et le contrôle de la documentation aux moteurs aérospatiaux, aux turbines UAV, aux turbines à gaz industrielles et aux sections chaudes de production d'énergie, ainsi qu'aux dossiers requis pour la comparaison des fournisseurs. NewayAeroTech examine les projets personnalisés de turbines et de composants de section chaude à partir des dessins, échantillons, spécifications et exigences techniques des clients, en utilisant la coulée monocristalline comme principale référence de procédé pour ce groupe.
La RFQ doit identifier si l'inspection concerne la présélection des fournisseurs, l'examen du premier article ou la libération régulière de lots. La présélection des fournisseurs peut se concentrer sur les capacités et le langage des risques, tandis que la libération de lots nécessite généralement des formats de rapports stables et des registres d'acceptation. NewayAeroTech sépare ces étapes afin que le devis ne surestime ni ne sous-estime le périmètre de qualité.
Un examen pratique des défauts doit commencer par le langage d'acceptation du client. Si le dessin nomme une norme, une spécification d'achat ou une règle d'acceptation interne, ce document régit la manière dont les indications sont jugées. Sans cela, le fournisseur peut identifier les risques possibles mais ne peut pas savoir quels dossiers satisferont l'approbation finale.
Les acheteurs doivent définir quels défauts sont rejetables, lesquels nécessitent une disposition technique et quels dossiers doivent être livrés avec les pièces. Sans ce langage, deux fournisseurs peuvent soumettre un devis pour le même dessin avec des périmètres de qualité différents. Cela rend l'évaluation du devis le moins cher difficile et peut créer des retards d'approbation après l'inspection des échantillons.
Pourquoi le contrôle des défauts est important avant la sélection du fournisseur
Le contrôle des défauts dans la coulée d'aubes monocristallines doit être discuté avant que l'acheteur ne compare les prix. Les grains erratiques, les taches de freckles, la porosité, le retrait, les inclusions, les indications de surface et les mouvements dimensionnels peuvent tous affecter l'acceptabilité d'une coulée d'aube monocristalline en CMSX-4, CMSX-10, Rene N5 ou autre. Le plan d'inspection doit correspondre au dessin, à la norme d'acceptation et à l'environnement d'application.
Tableau des défauts, causes et méthodes de contrôle
Défaut ou Risque | Cause Typique | Méthode de Contrôle ou d'Inspection |
|---|---|---|
Grain erratique ou inadéquation des grains | Instabilité de solidification, géométrie locale ou gradient thermique | Examen du procédé, métallographie et critères d'acceptation du client |
Porosité ou retrait | Chemin d'alimentation, changement de section ou point chaud local | Rayons X / CT si nécessaire et ajustement du procédé de coulée |
Indication de surface | Fissure, marque de manipulation ou dommage procédural local | FPI / DPI et examen visuel selon les règles d'acceptation |
Mouvement dimensionnel | Procédé thermique, stratégie de montage, transfert d'usinage ou problème de référence | Inspection CMM et rapport dimensionnel |
Lacune documentaire | Révision de dessin floue, périmètre d'inspection ou exigence de rapport imprécis | Liste de contrôle RFQ et clarification pré-production |
Exigences d'inspection pour les coulées d'aubes monocristallines
Lorsque l'usinage suit la coulée, les risques de défauts et dimensionnels peuvent interagir. Une petite variation de coulée peut devenir plus importante après l'usinage du pied, le travail de fente par EDM ou la préparation du revêtement si elle affecte une référence, une surface d'étanchéité ou une épaisseur de paroi locale. Le plan d'inspection doit suivre la séquence réelle de fabrication.
Le risque dimensionnel doit être connecté à l'examen des défauts plutôt que traité comme un problème distinct. Le traitement thermique, la stratégie de montage, l'allowance d'usinage et le transfert de référence peuvent affecter le succès d'une aube lors de l'inspection CMM finale après coulée et finition. Une bonne RFQ indique quelles dimensions sont fonctionnelles et lesquelles sont des caractéristiques de référence.
La prévention des défauts est en partie une question de communication. Si l'acheteur fournit un ancien dessin, une pièce échantillon ou un modèle incomplet, NewayAeroTech peut demander des clarifications avant de confirmer la faisabilité du procédé. Cette question précoce protège le calendrier et les coûts plus efficacement que la découverte d'exigences manquantes après la coulée.
Méthode d'Inspection | Objectif | Résultat Typique |
|---|---|---|
FPI / DPI | Examen des indications de surface | Registre d'acceptation de surface si requis |
Rayons X / essais radiographiques | Examen de l'état interne | Preuves pour les préoccupations de porosité, de retrait ou d'inclusions |
Inspection CMM | Confirmation dimensionnelle | Rapport sur le pied, la plateforme, les références et les interfaces |
Inspection métallographique | Examen des grains ou de la microstructure | Preuve de coupe soumise à la spécification |
Essais chimiques / mécaniques | Vérification du matériau lorsque spécifié | Certificat ou rapport d'essai |
Quand les acheteurs doivent-ils augmenter le périmètre d'inspection ?
Les indications de surface et internes doivent être discutées en gardant à l'esprit les limites des méthodes. Le FPI aide pour les indications débouchant en surface, les rayons X ou le CT peuvent soutenir l'examen interne, et la métallographie peut être requise pour les preuves de structure granulaire. Aucune méthode d'inspection unique ne répond à toutes les questions de défauts pour une aube monocristalline.
Les acheteurs doivent également définir les zones critiques sur l'aube. Une indication près d'une caractéristique du pied, d'une plateforme, d'un dispositif de refroidissement ou d'une zone de profil aérodynamique à haute contrainte peut entraîner une charge d'examen différente par rapport à une marque de surface non critique. NewayAeroTech utilise ces zones pour discuter de l'orientation de l'inspection et de la documentation avant la production.
La planification de l'inspection doit également indiquer qui prend la décision lorsque les résultats sont limites. Par exemple, une indication de surface trouvée par FPI, une indication interne locale sur les rayons X, ou un décalage dimensionnel près d'une référence de pied d'aube peut nécessiter un examen par rapport à une norme client plutôt qu'une simple hypothèse de réussite/échec. Ces règles doivent figurer dans la RFQ ou la spécification d'achat.
Les acheteurs doivent augmenter le périmètre d'inspection lorsque l'aube a une fonction à haute température, des dimensions de pied serrées, des sections de profil minces, des dispositifs de refroidissement, des exigences de revêtement ou des registres d'acceptation contrôlés par le client. Les aubes de moteurs aérospatiaux, les aubes de turbines UAV, les aubes de turbines à gaz industrielles et les composants de sections chaudes de production d'énergie nécessitent souvent un langage d'inspection plus clair que les pièces moulées générales, y compris des essais de traction lorsque spécifiés par le dessin ou l'exigence du client.

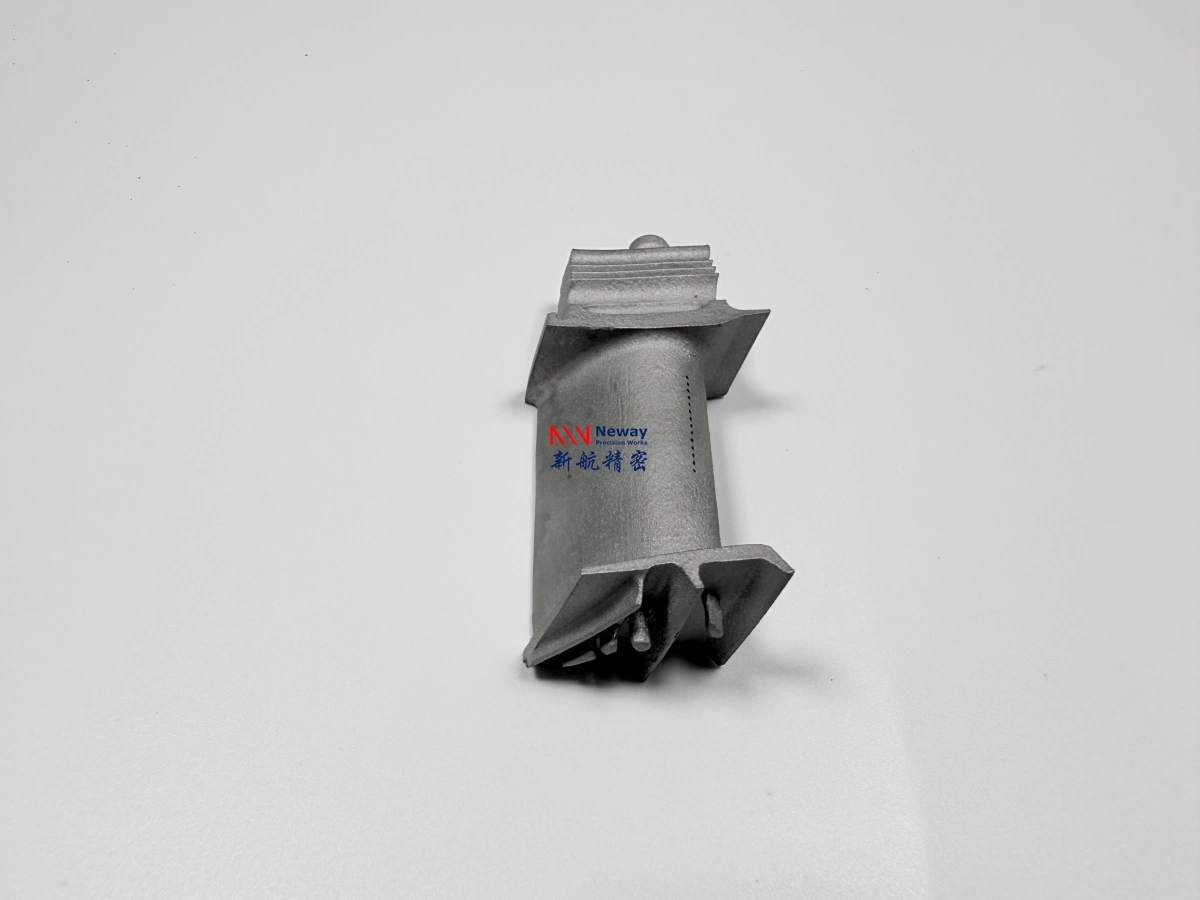

Examen du procédé de fabrication et des risques
NewayAeroTech associe la coulée monocristalline à l'examen du traitement thermique, au HIP si nécessaire, à l'usinage CNC, à l'EDM, à la préparation du revêtement, au CMM, au FPI, aux rayons X et à la vérification métallographique basés sur les dessins et les spécifications clients. L'inspection CMM soutient les preuves dimensionnelles lorsque les pieds d'aubes, les plateformes, les références ou les interfaces usinées nécessitent un rapport. L'inspection ne remplace pas le contrôle du procédé, mais elle donne aux acheteurs des preuves pour l'approbation et la comparaison des fournisseurs.
Adéquation du fournisseur pour NewayAeroTech
Les acheteurs doivent demander aux fournisseurs de nommer leurs exclusions. Si le devis exclut le CT, la métallographie, les certificats spéciaux, les registres d'acceptation spécifiques au client ou l'inspection du revêtement, ces exclusions doivent être visibles avant la passation de la commande. Cela empêche qu'une exigence de qualité n'apparaisse uniquement après la production du premier échantillon.
Pour les lots d'échantillons ou pilotes, les acheteurs peuvent accepter une boucle de retour technique plus détaillée. Pour les commandes répétitives, ils ont souvent besoin de registres d'inspection stables, de traçabilité des lots et d'une documentation de réussite/échec plus claire. NewayAeroTech traite ces étapes commerciales différemment car le même plan de contrôle des défauts peut ne pas convenir à chaque étape de commande.
La valeur commerciale de cette page est le tri des risques. Elle aide les acheteurs à décider s'ils ont besoin d'un fournisseur pour des ébauches de coulée, des aubes usinées finies, un support d'inspection ou un procédé de fabrication personnalisé complet avec documentation. NewayAeroTech convient pour l'examen de la fabrication basée sur des dessins, et non pour la vente de pièces de rechange OEM originales issues du stock.
Exigence du Projet | Adéquation NewayAeroTech |
|---|---|
Pièces de turbine en superalliage personnalisées | Convient lorsque l'acheteur fournit des dessins, une nuance de matériau, une quantité et des exigences d'inspection. |
Fabrication basée sur des dessins | Convient pour les projets basés sur des dessins 2D, des modèles 3D, des échantillons, des spécifications et des exigences techniques. |
Projets de coulée sous vide + usinage CNC | Convient lorsque la coulée, le traitement thermique, l'examen HIP, l'usinage CNC, l'EDM, la préparation du revêtement et l'inspection doivent être examinés ensemble. |
Production de petits à moyens lots | Convient sous réserve des exigences de géométrie, d'alliage, d'outillage, d'inspection et de documentation. |
Inspection d'alliages haute température | Convient lorsque des registres CMM, FPI, rayons X, métallographie, analyse chimique, dureté ou essais mécaniques sont requis. |
Revente de pièces de rechange OEM standard | Ce n'est pas le choix principal. NewayAeroTech ne vend pas de pièces d'inventaire OEM originales. |
Pièces métalliques générales à faible coût | Pas la meilleure adéquation lorsque le projet ne nécessite pas de superalliage, de turbine, de section chaude ou de capacité d'inspection. |

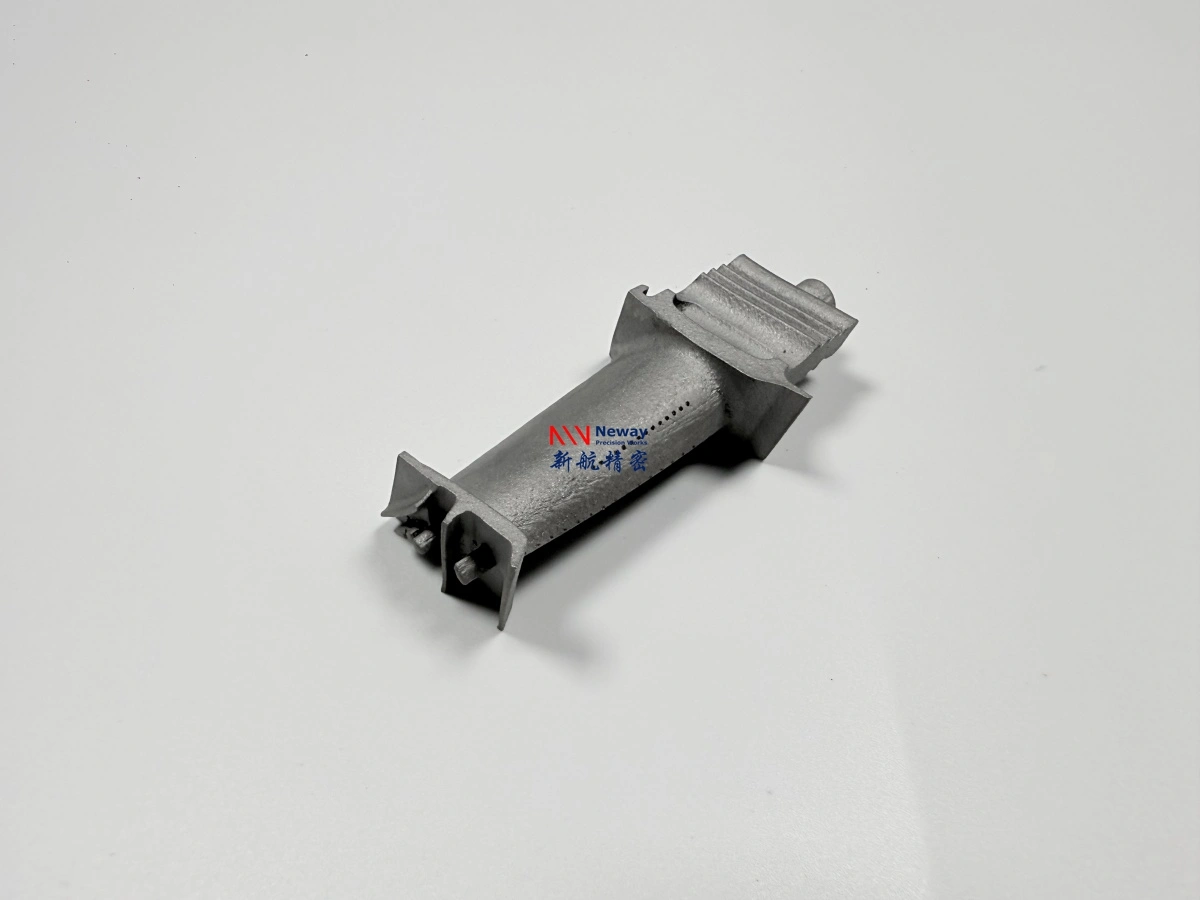

Liste de contrôle RFQ pour un devis utile
Informations RFQ | Pourquoi c'est important |
|---|---|
Dessin 2D | Définit les dimensions, les références de datum, les tolérances et les notes d'inspection. |
Modèle 3D | Aide à examiner la géométrie, l'outillage, l'allowance d'usinage et l'accès aux caractéristiques. |
Nuance de matériau | Confirme les exigences CMSX, Rene, Inconel ou autres superalliages. |
Quantité | Sépare la logique de devis pour le prototypage, le pilote et la production répétitive. |
Tolérance | Affecte l'usinage CNC, l'inspection CMM, la planification des montages et le risque d'acceptation. |
Finition de surface | Influence l'usinage, la préparation du revêtement, le polissage et le périmètre d'inspection. |
Exigence de traitement thermique | Définit le traitement thermique et les registres requis. |
Exigence de revêtement | Clarifie le périmètre TBC, du revêtement résistant à l'oxydation ou de la préparation de surface. |
Norme d'inspection | Contrôle le FPI, les rayons X, le CMM, la métallographie, les certificats et le format du rapport. |
Température de fonctionnement ou environnement d'application | Aide à évaluer le matériau, le procédé, le revêtement et le niveau de risque. |
Pièce échantillon si disponible | Soutient l'examen de remplacement, la discussion sur la rétro-ingénierie et la confirmation des caractéristiques. |
Un article sur le contrôle des défauts ne devrait pas suggérer que l'inspection peut réparer un procédé faible. Le FPI, les rayons X, le CMM et la métallographie fournissent des preuves, mais le fournisseur a toujours besoin d'un contrôle du procédé avant que les défauts n'apparaissent dans les registres d'inspection. Pour le travail sur les aubes monocristallines, NewayAeroTech examine conjointement la géométrie, l'alliage, les hypothèses d'outillage, le traitement thermique et les critères d'acceptation.
Pour le CMSX-4, le CMSX-10, le Rene N5 et les superalliages monocristallins connexes, l'examen des défauts doit rester connecté à l'environnement d'application. Les aubes de moteurs aérospatiaux, les aubes de turbines UAV, les aubes de turbines à gaz industrielles et les composants de sections chaudes de production d'énergie peuvent nécessiter des preuves d'inspection différentes même lorsque les termes de défauts semblent similaires. NewayAeroTech utilise ce contexte pour discuter des risques de procédé, des registres d'inspection et des hypothèses de RFQ.
La réponse du fournisseur la plus solide ne promettra pas que les défauts ne se produisent jamais. Elle expliquera comment les risques de procédé sont examinés, quelles inspections sont prévues, quels dossiers seront livrés et quelles questions ouvertes doivent être résolues avant la production. Cette réponse est plus utile aux ingénieurs d'approvisionnement qu'une large déclaration de qualité.
Conclusion
Cet examen de fabrication est utile lorsque l'acheteur a besoin d'un support personnalisé pour les aubes de turbine en superalliage, les profils d'aubes et les composants de section chaude. NewayAeroTech peut examiner la coulée, le post-traitement, l'usinage, le revêtement et le périmètre d'inspection basés sur les dessins, les exigences de matériau, la quantité et les normes d'acceptation.
Pour un devis, envoyez le dossier de dessins, la nuance de matériau, la quantité, les exigences de tolérance, l'état de surface, les notes de traitement thermique ou de revêtement, et les normes d'inspection.
