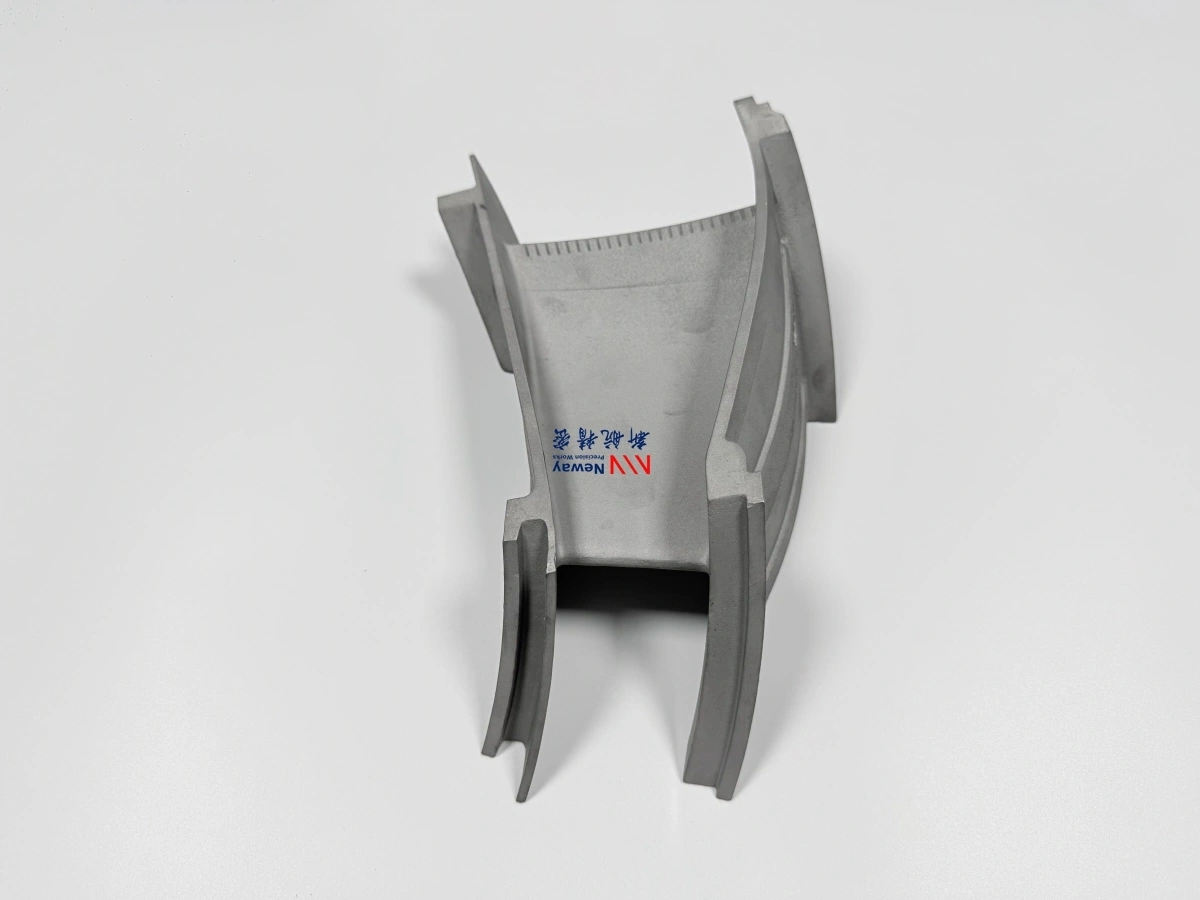

Por qué se utiliza Inconel 713LC en álabes directores de tobera para motores aeronáuticos pequeños

Los álabes directores de tobera de Inconel 713LC se utilizan en motores aeronáuticos pequeños porque combinan resistencia a altas temperaturas, resistencia a la oxidación, idoneidad para fundición y estabilidad en servicio en la sección caliente. Para motores turbojet de UAV, turbinas de UCAV, turboventiladores pequeños y microturbinas de gas, el álabe director de tobera está expuesto a gases de combustión calientes, ciclos térmicos, vibraciones y cargas aerodinámicas. Los materiales de ingeniería ordinarios generalmente no pueden proporcionar el equilibrio requerido de capacidad de temperatura, estabilidad geométrica y fabricabilidad.

Para las piezas NGV de motores aeronáuticos pequeños, la selección de materiales no solo trata sobre la temperatura máxima. Los ingenieros también deben considerar la geometría del perfil aerodinámico, la viabilidad de la fundición, la estabilidad del borde de ataque y de salida, el control del área de garganta, el diseño de la plataforma, los requisitos de inspección y el costo. Esta es la razón por la que IN713LC a menudo se selecciona en lugar de acero inoxidable, Inconel 625, Inconel 718 o aleaciones base cobalto para aplicaciones de álabes de turbina fundidos y álabes directores de tobera.

NewayAeroTech ofrece soporte para la fundición y postprocesamiento de aleaciones Inconel para componentes de motores aeronáuticos de alta temperatura, incluidos álabes directores de tobera, álabes de turbina, herrajes de tobera y otras partes de la sección caliente. Para una selección de materiales más amplia, las superaleaciones suelen ser necesarias cuando la pieza debe resistir altas temperaturas, oxidación, fluencia y fatiga térmica.

¿Qué es Inconel 713LC?

Inconel 713LC, también escrito como IN713LC, es una superaleación de fundición basada en níquel desarrollada para aplicaciones de turbinas de alta temperatura y secciones calientes. Comúnmente se asocia con componentes fundidos como álabes directores de tobera, álabes de turbina, segmentos de tobera, ruedas de turbina de turbocompresores y otras partes expuestas al flujo de gas caliente.

La versión "LC" generalmente se refiere a una variante de bajo carbono, lo que ayuda a mejorar la fundición y el control del rendimiento para aplicaciones específicas de alta temperatura. Para los álabes directores de tobera de motores aeronáuticos pequeños, IN713LC es atractivo porque puede fundirse al vacío en geometrías complejas de forma casi neta mientras mantiene la resistencia a altas temperaturas y la resistencia a la oxidación.

En comparación con las aleaciones de propósito general, IN713LC es más adecuado para piezas fundidas de sección caliente donde el componente debe sobrevivir a condiciones severas en la trayectoria del gas mientras retiene la forma del perfil aerodinámico, la precisión de la plataforma y la estabilidad dimensional.

Por qué los álabes directores de tobera necesitan superaleaciones fundidas

Un álabe director de tobera no es un simple soporte estructural. Controla la dirección del gas caliente, el ángulo de entrada de la turbina, la velocidad del gas, el área de garganta y la adaptación de etapas. En los motores de turbina pequeños, una pequeña desviación geométrica puede afectar la eficiencia de la turbina, la distribución de temperatura y la estabilidad del motor.

Las piezas NGV requieren superaleaciones fundidas porque deben manejar varias condiciones difíciles al mismo tiempo:

• Exposición a gases de combustión a alta temperatura

• Riesgo de oxidación y corrosión en caliente

• Fatiga térmica durante los ciclos de arranque y parada del motor

• Cargas aerodinámicas y vibraciones

• Geometría de perfil aerodinámico de pared delgada y bordes de salida estrechos

• Control dimensional de la plataforma, el área de garganta y el canal de flujo

Los aceros inoxidables ordinarios pueden ser más fáciles de comprar y mecanizar, pero generalmente no pueden proporcionar la resistencia a altas temperaturas y la resistencia a la oxidación requeridas para los álabes directores de tobera en la trayectoria de gas caliente. Por esta razón, las superaleaciones de fundición basadas en níquel como IN713LC a menudo se prefieren para las partes de sección caliente de motores aeronáuticos pequeños.

¿Por qué no usar acero inoxidable ordinario para piezas NGV?

El acero inoxidable puede ser útil para muchos componentes estructurales, resistentes a la corrosión y de temperatura moderada. Sin embargo, los álabes directores de tobera de motores aeronáuticos pequeños operan en un entorno mucho más severo que las piezas ordinarias de acero inoxidable.

Las principales limitaciones del acero inoxidable para aplicaciones NGV incluyen:

• Menor resistencia a altas temperaturas en comparación con las superaleaciones basadas en níquel

• Mayor riesgo de oxidación y descamación en condiciones de trayectoria de gas caliente

• Peor resistencia a la fluencia y a la fatiga térmica a temperaturas elevadas

• Potencial distorsión de la geometría del perfil aerodinámico delgado y la plataforma durante el servicio

• Idoneidad limitada para la validación exigente de la sección caliente de la turbina

Para maquetas no críticas, verificaciones de ensamblaje o accesorios de prueba de baja temperatura, el acero inoxidable puede ser aceptable. Para piezas funcionales de NGV de turbina expuestas a gas caliente, IN713LC suele ser una dirección de material más adecuada.

Inconel 713LC frente a Inconel 718

Inconel 718 es una aleación basada en níquel ampliamente utilizada con excelente resistencia, buena procesabilidad y amplia aplicación aeroespacial. Se usa comúnmente para piezas forjadas, componentes mecanizados, sujetadores, herrajes estructurales y partes de temperatura media a alta. Sin embargo, no siempre es la mejor opción para álabes directores de tobera fundidos en las áreas más calientes de la trayectoria del gas.

IN713LC está más enfocado en componentes fundidos de sección caliente. Para las piezas NGV de motores aeronáuticos pequeños, esto importa porque el álabe generalmente incluye perfiles aerodinámicos curvos, paredes delgadas, transiciones de plataforma y geometría controlada por el área de garganta. Estas características se producen de manera más natural mediante fundición de inversión al vacío que mediante mecanizado completo a partir de material conformado.

Para los álabes directores de tobera, Inconel 718 puede considerarse cuando la temperatura, la geometría y la ruta de fabricación lo permiten. Sin embargo, cuando el proyecto requiere un perfil aerodinámico de sección caliente fundido con una fuerte capacidad de alta temperatura, IN713LC es a menudo el material más relevante.

Inconel 713LC frente a Inconel 625

Inconel 625 es conocido por su excelente resistencia a la corrosión, resistencia a la oxidación y soldabilidad. Se usa ampliamente en procesamiento químico, entornos marinos, aeroespaciales y de corrosión a alta temperatura. Sin embargo, la resistencia a la corrosión por sí sola no lo convierte en el mejor material para un álabe director de tobera de motor aeronáutico pequeño.

Para las piezas NGV, los requisitos clave son la resistencia a altas temperaturas, la resistencia a la fatiga térmica, la estabilidad del perfil aerodinámico y la idoneidad para la fundición. IN713LC está más alineado con estos requisitos de sección caliente de turbina fundida, mientras que Inconel 625 a menudo se selecciona donde la resistencia a la corrosión y la flexibilidad de fabricación son más importantes.

Si la pieza está expuesta principalmente a corrosión y calor moderado, Inconel 625 puede ser una buena opción. Si la pieza es un álabe director de tobera de turbina funcional expuesto al flujo de gas caliente y cargas aerodinámicas, IN713LC suele ser más adecuado.

Inconel 713LC frente a aleaciones base cobalto

Las aleaciones base cobalto pueden proporcionar una excelente resistencia a la corrosión en caliente, resistencia al desgaste y estabilidad a altas temperaturas en ciertos entornos severos. Se utilizan en aplicaciones de turbinas, válvulas, desgaste y sección caliente donde las condiciones de servicio específicas justifican su uso.

Para la comparación de materiales, la aleación Stellite es una familia típica de aleaciones base cobalto utilizada donde la resistencia al desgaste, la resistencia a la corrosión en caliente y la durabilidad superficial son importantes. Sin embargo, las aleaciones base cobalto pueden implicar diferentes consideraciones de costo, densidad, suministro, comportamiento de fundición y diseño en comparación con IN713LC.

Para los álabes directores de tobera de motores aeronáuticos pequeños, las aleaciones base cobalto pueden considerarse cuando el entorno de servicio tiene requisitos especialmente severos de corrosión en caliente, oxidación o desgaste. Sin embargo, IN713LC es a menudo una elección práctica cuando la prioridad es la resistencia de sección caliente fundida basada en níquel, la idoneidad de fundición del perfil aerodinámico y la eficiencia de fabricación del álabe de turbina.

Cómo se compara Inconel 713LC con otras familias de superaleaciones de níquel

IN713LC pertenece a la familia más amplia de superaleaciones basadas en níquel, pero no es la única opción para las partes de sección caliente de la turbina. Otras familias de aleaciones de níquel pueden seleccionarse dependiendo de la temperatura, el estrés, el entorno de corrosión, el método de fundición y la vida útil requerida.

Los materiales de aleación Nimonic también se utilizan en aplicaciones de alta temperatura y pueden considerarse para componentes de turbinas y aeroespaciales. Las Aleaciones Rene se asocian comúnmente con componentes avanzados de sección caliente aeroespaciales y de turbinas donde se puede requerir un mayor rendimiento. Los materiales de aleación Hastelloy a menudo se consideran cuando la resistencia a la corrosión y la estabilidad química a alta temperatura son importantes.

Para la selección de materiales NGV, los ingenieros no deben elegir un material solo por el nombre de la aleación. La elección correcta depende de la temperatura del motor, el nivel de estrés, la geometría de fundición, el requisito de recubrimiento, el estándar de inspección y la cantidad de producción.

Idoneidad de fundición de Inconel 713LC para pequeñas piezas NGV

Una de las razones clave por las que IN713LC se utiliza en álabes directores de tobera de motores aeronáuticos pequeños es su idoneidad para la fundición de inversión al vacío. Las piezas NGV a menudo incluyen perfiles aerodinámicos delgados, bordes de ataque y salida estrechos, superficies curvas de trayectoria de gas, transiciones de plataforma y pequeñas características de montaje. Producir esta geometría enteramente mediante mecanizado CNC puede ser costoso, lento y arriesgado.

Con la fundición al vacío, el cuerpo del álabe de forma casi neta se puede producir primero, y luego el mecanizado CNC puede finalizar las características críticas de ensamblaje. Esta ruta reduce la eliminación innecesaria de material y permite que la geometría del perfil aerodinámico y la plataforma se formen de manera más eficiente.

Para las piezas NGV de IN713LC fundido, el plan de fabricación debe controlar:

• Precisión del patrón de cera y estabilidad de la carcasa cerámica

• Contracción y deformación del perfil del álabe

• Calidad del borde de ataque y de salida

• Planitud de la plataforma y geometría de transición local

• Porosidad, contracción, grietas e inclusiones

• Margen de mecanizado para datum y características de ensamblaje

Notas de fabricación para álabes directores de tobera IN713LC

La fabricación de álabes directores de tobera IN713LC debe tratarse como un proceso completo, no solo como una compra de fundición. La pieza requiere control sobre el material, la fundición, el tratamiento térmico, el mecanizado CNC, la condición superficial y la inspección.

Las notas de fabricación importantes incluyen:

• Los defectos de fundición como contracción, porosidad y grietas deben controlarse desde la etapa de diseño de compuertas y carcasa

• La estructura del grano y los requisitos de tratamiento térmico deben seguir la especificación de material del cliente

• Se debe agregar margen de mecanizado a las superficies de instalación, áreas de datum y caras de sellado

• Las superficies del perfil aerodinámico deben evitar el mecanizado innecesario a menos que el dibujo lo requiera

• Los bordes de ataque y salida deben protegerse durante la manipulación y el acabado

• La inspección debe verificar tanto la calidad interna de la fundición como la geometría aerodinámica final

Para la verificación de materiales, el análisis de defectos y la validación de procesos, las Pruebas y Análisis de Materiales de Superaleaciones pueden apoyar verificaciones de composición, revisión de defectos, inspección dimensional y análisis de fallas cuando lo requiera el proyecto del cliente.

Cuándo Inconel 713LC es una buena opción para proyectos NGV

IN713LC es un candidato sólido cuando el proyecto involucra un álabe de sección caliente fundido expuesto a altas temperaturas, oxidación y cargas aerodinámicas. Es especialmente relevante para programas de motores aeronáuticos pequeños donde la pieza tiene una geometría compleja pero la cantidad de producción puede no justificar sistemas de materiales más costosos o especializados.

IN713LC puede ser adecuado cuando:

La pieza es un álabe director de tobera, álabe de turbina, segmento de tobera o componente de trayectoria de gas caliente

• La geometría incluye superficies de perfil aerodinámico, plataformas y características de pared delgada

• La ruta de fabricación es fundición al vacío más acabado CNC

• El motor requiere un mejor rendimiento a alta temperatura del que puede proporcionar el acero inoxidable

• Inconel 625 o Inconel 718 no coinciden con los requisitos de fundición y sección caliente

• El cliente necesita un equilibrio práctico entre rendimiento, fabricabilidad y costo

Consejos de RFQ para la selección de material NGV Inconel 713LC

Para confirmar si IN713LC es adecuado para un álabe director de tobera de motor aeronáutico pequeño, el proveedor necesita más que el nombre de la aleación. El entorno operativo, los requisitos del dibujo, los criterios de inspección y la etapa de desarrollo del motor afectan las recomendaciones de material y proceso.

Una RFQ completa debe incluir:

Tipo de motor, como turbojet de UAV, turboventilador pequeño, motor de turbina UCAV o microturbina de gas

• Nombre de la pieza, número de etapa, número de parte y nivel de revisión

• Archivo CAD 3D y dibujo 2D con tolerancias y referencias de datum

• Requisito de material, como Inconel 713LC / IN713LC o alternativas aceptadas

• Temperatura de operación, ambiente de gas y ciclo de trabajo esperado

• Requisito de recubrimiento, si el álabe necesita protección contra oxidación o barrera térmica

• Cantidad requerida para prototipo, lote de prueba y producción futura

• Requisitos de inspección como FPI, rayos X, CT, CMM, inspección de perfil o pruebas de materiales

• Certificados, informes y cronograma de entrega requeridos

Si el cliente está comparando IN713LC con Inconel 718, Inconel 625, acero inoxidable o aleaciones base cobalto, la cotización debe incluir la razón de la selección del material. Esto ayuda a evitar elegir un material que sea fácil de comprar pero no adecuado para el servicio real de sección caliente.
