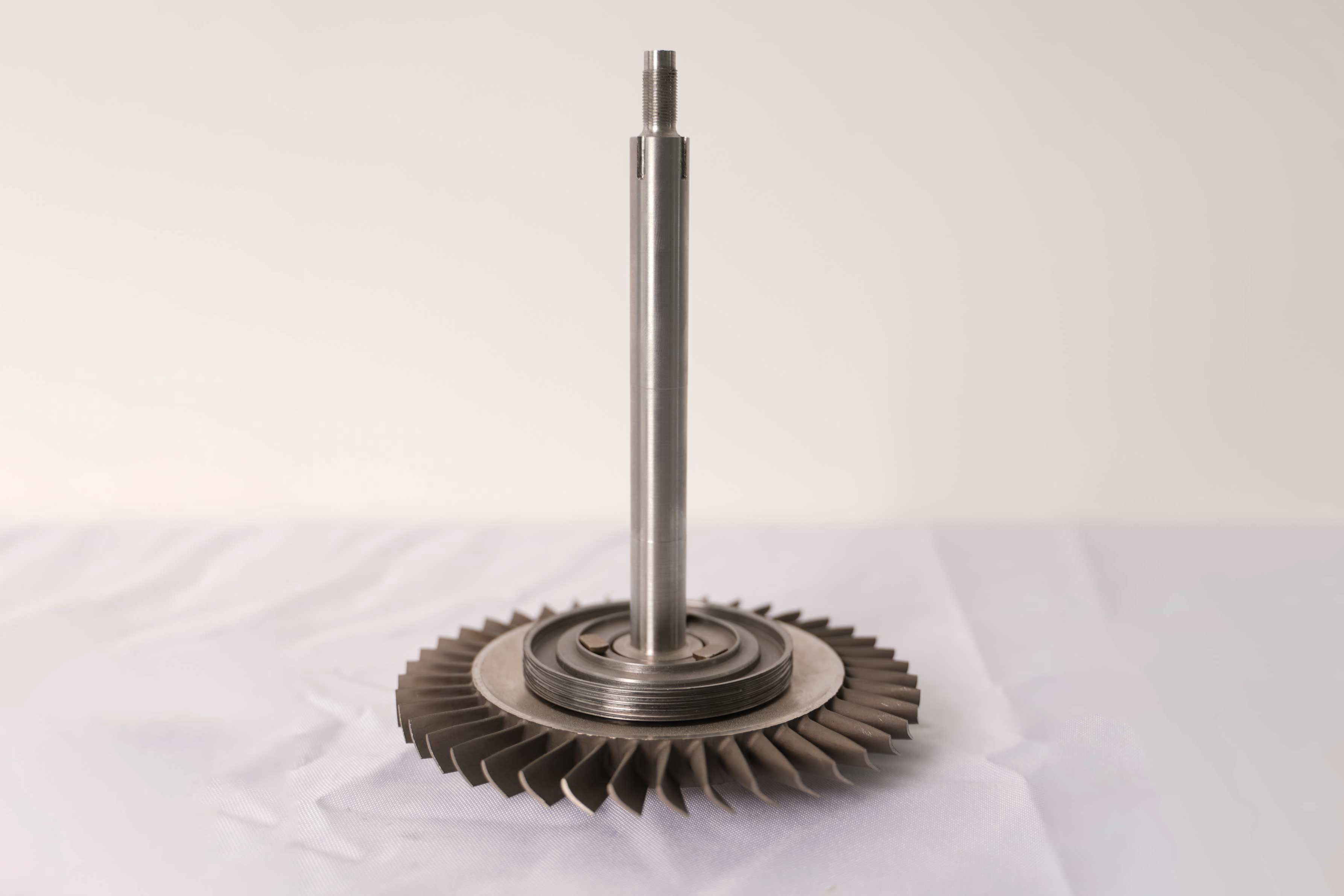

Ti-6Al-4V ELI (Grade 23) Präzisionsguss-Turbinenradkomponenten Hersteller
Einführung
Ti-6Al-4V ELI (Grade 23) ist die ultra-niedrig interstitielle Version von Ti-6Al-4V und bietet verbesserte Bruchzähigkeit, überlegene Ermüdungsbeständigkeit und erhöhte Duktilität. Als vertrauenswürdiger Präzisionsguss-Hersteller produzieren wir hochleistungsfähige Ti-6Al-4V ELI Turbinenradkomponenten mittels Vakuum-Feinguß, wobei wir Maßgenauigkeiten innerhalb von ±0,05 mm und innere Porositätsgrade unter 1 % erreichen.
Unsere Gussteile sind optimiert für Luftfahrtantriebssysteme, insbesondere dort, wo Turbinenräder hohen Drehzahlen, thermischen Zyklen und langfristiger Ermüdungsbelastung standhalten müssen.
Kern-Technologie: Präzisionsguss von Ti-6Al-4V ELI
Wir verwenden Vakuum-Feinguß zur Herstellung von Ti-6Al-4V ELI Komponenten. Die Legierung wird bei ~1650°C geschmolzen und unter Vakuum (<10⁻³ torr) in 8–10-lagige Keramikschalenformen gegossen. Formvorwärmung bei ~1000°C und Abkühlraten von 30–70°C/min helfen, verfeinerte Alpha+Beta-Gefüge (0,5–2 mm Korngröße) zu erreichen, frei von Alpha-Case und inneren Defekten.
Materialeigenschaften von Ti-6Al-4V ELI (Grade 23)
Ti-6Al-4V ELI (Grade 23) ist eine zweiphasige Titanlegierung mit reduzierten Gehalten an Sauerstoff, Stickstoff und Eisen, was zu verbesserter Duktilität und Bruchbeständigkeit führt. Sie ist ideal für hochbelastete, ermüdungsempfindliche rotierende Komponenten. Wichtige Eigenschaften sind:
Eigenschaft | Wert |
|---|---|
Dichte | 4,43 g/cm³ |
Zugfestigkeit | ≥895 MPa |
Streckgrenze | ≥825 MPa |
Dehnung | ≥14 % |
Bruchzähigkeit (K_IC) | ≥75 MPa·√m |
Ermüdungsfestigkeit (R=0,1, 10⁷ Zyklen) | ~600 MPa |
Betriebstemperaturgrenze | Bis zu 400°C |
Biokompatibilität | Ausgezeichnet |
Sein niedriger Gehalt an interstitiellen Verunreinigungen gewährleistet eine stabile Leistung in kritischen rotierenden und hochvibrationsanfälligen Anwendungen.
Fallstudie: Ti-6Al-4V ELI Turbinenradproduktion
Projekthintergrund
Ein Antriebssystemintegrator benötigte leichte, ermüdungsbeständige Turbinenräder für einen Höhen-UAV-Motor. Ti-6Al-4V ELI wurde ausgewählt, um anhaltende RPM-Lasten und thermische Zyklen zu bewältigen. Unser Team lieferte vakuumgegossene Räder mit HIP-Behandlung und Feinbearbeitung, die vollständig den AMS 4930 und ISO 9001 Standards entsprechen.
Typische Turbinenradanwendungen
Turbinenräder für Hilfskraftanlagen (APU): Gussteile, die für Hochgeschwindigkeitsleistung mit ausgezeichneter thermischer Ermüdungsbeständigkeit in kompakten Luftfahrt-APUs ausgelegt sind.
Kernmotorräder für Unbemannte Luftfahrzeuge (UAV): Leichte Rotoren, die Schubzuverlässigkeit und niedrige Trägheit in Höhen über 60.000 ft liefern.
Turbinenrotoren für Turbowellenmotoren: Präzisionsgegossene Komponenten, die Vibrationsstabilität und lange Ermüdungslebensdauer bei schnellen Drosseländerungen gewährleisten.
Experimentelle Strahlantriebsmodule: Ti-6Al-4V ELI Räder, die in F&E-Systemen verwendet werden, die enge Toleranzen, Korrosionsbeständigkeit und Spannungsüberlebensfähigkeit erfordern.
Diese Anwendungen erfordern ein außergewöhnliches Gleichgewicht zwischen Festigkeit, Gewicht und thermischer Leistung für einen sicheren, effizienten Turbinenbetrieb.
Fertigungslösungen für Turbinenradkomponenten
Gussprozess Wachsbaugruppen werden mit aerodynamischen Turbinenprofilen geformt und in Keramikschalen eingebettet. Der Vakuumschmelz- und Gussprozess bei ~1650°C eliminiert das Oxidationsrisiko. Kontrollierte Erstarrung fördert gleichmäßige Kornmorphologie und Formintegrität.
Nachbearbeitung Heißisostatisches Pressen (HIP) bei 920°C und 100 MPa entfernt innere Hohlräume und verdichtet die Struktur. Eine Auslagerungswärmebehandlung wird angewendet, um das Alpha+Beta-Phasengleichgewicht und die mechanischen Eigenschaften zu optimieren.
Nachbearbeitung Präzisions-CNC-Bearbeitung gewährleistet die Toleranzeinhaltung an Wellenbohrungen, Schaufelspitzen und Rotorkonturen. EDM wird für die Feinbearbeitung enger Merkmale verwendet, während Tiefbohren den Zugang für Kühlkanäle oder Befestigungsschnittstellen ermöglicht.
Oberflächenbehandlung Optionale Oberflächenbehandlungen umfassen Eloxieren zum Oxidationsschutz und Kugelstrahlen zur Verbesserung der Ermüdungsleistung unter zyklischer Belastung.
Prüfung und Inspektion Komponenten werden mit Röntgenradiographie, CMM-Maßinspektion, mechanischen Eigenschaftstests und metallografischer Analyse geprüft, um Gefügestruktur, Phasenverteilung und Ermüdungseignung zu bestätigen.
Kern-Herausforderungen in der Fertigung
Verhinderung von Alpha-Case-Bildung und Verzug beim Guss dünner, hochtouriger Rotoren.
Beibehaltung von Auswuchtung, Rundheit und ±0,05 mm Toleranzen in großdurchmessrigen Turbinenrädern.
Gewährleistung konsistenter Ermüdungs- und Bruchzähigkeit über Produktionschargen hinweg.
Ergebnisse und Verifizierung
Maßgenauigkeit innerhalb von ±0,05 mm durch 3D-CMM-Scanning validiert.
Porosität <1 % nach HIP durch Röntgen und Metallografie bestätigt.
Bruchzähigkeit ≥75 MPa·√m und Ermüdungsfestigkeit ~600 MPa durch Ermüdungsrisswachstumstests validiert.
Keine Oberflächenoxidation oder Phaseninstabilität nach 1000-Zyklus-Thermischermüdungstest bei 400°C.
FAQs
Warum wird Ti-6Al-4V ELI für Hochgeschwindigkeits-Turbinenradguss bevorzugt?
Wie wird die Maßgenauigkeit in präzisionsgegossenen Titanrotoren aufrechterhalten?
Welche Wärmebehandlungsschritte werden zur Verbesserung der Phasenstabilität in Grade 23 verwendet?
Können Turbinenräder nach kundenspezifischen Motorspezifikationen bearbeitet und ausgewuchtet werden?
Welche Qualitätszertifizierungen werden verwendet, um die flugkritische Konformität sicherzustellen?
