Ti-15V-3Cr-3Sn-3Al Superlegierungs-Gießerei für Marineantriebssysteme
Einführung
Ti-15V-3Cr-3Sn-3Al ist eine metastabile Beta-Titanlegierung, die hohe Festigkeit, geringe Dichte, ausgezeichnete Korrosionsbeständigkeit und herausragende Ermüdungseigenschaften bietet. In unserer spezialisierten Superlegierungs-Gießerei fertigen wir mittels Vakuum-Feinguß präzise Ti-15V-3Cr-3Sn-3Al-Komponenten für Marineantriebssysteme. Wir halten Maßgenauigkeiten innerhalb von ±0,05 mm ein und kontrollieren die Porosität auf unter 1 %, um eine konstante Leistung in korrosiven maritimen Umgebungen sicherzustellen.
Unsere Titan-Gussstücke unterstützen Hochleistungs-Marineanwendungen, wie z. B. Propellernaben, Steuerkomponenten und untergetauchte mechanische Verbindungen.
Kerntechnologie: Superlegierungs-Guss von Ti-15V-3Cr-3Sn-3Al
Wir wenden Vakuum-Feinguß an, um hochintegritäre Ti-15V-3Cr-3Sn-3Al-Marineteile herzustellen. Die Legierung wird bei ~1620°C im Vakuum in Keramikschalenformen (8–10 Schichten) gegossen, wobei die Formen auf 950–1050°C vorgeheizt werden, um thermische Gradienten zu minimieren. Kontrollierte Erstarrung (Abkühlrate: 30–70°C/min) gewährleistet gleichachsige Korngrößen von 0,5–2 mm, was entscheidend für Ermüdungs- und Korrosionseigenschaften ist.
Materialeigenschaften der Ti-15V-3Cr-3Sn-3Al-Legierung
Ti-15V-3Cr-3Sn-3Al ist eine metastabile Beta-Titanlegierung mit überlegener Umformbarkeit, Korrosionsbeständigkeit und mechanischer Festigkeit. Sie eignet sich besonders gut für Marineanwendungen, die hohe Ermüdungsbeständigkeit und Gewichtsreduzierung erfordern. Zu den Haupteigenschaften gehören:
Eigenschaft | Wert |
|---|---|
Dichte | 4,75 g/cm³ |
Zugfestigkeit | ≥1020 MPa |
Streckgrenze | ≥965 MPa |
Dehnung | ≥10 % |
Ermüdungsfestigkeit (R=0,1, 10⁷ Zyklen) | ~600 MPa |
Betriebstemperaturgrenze | ~300°C |
Korrosionsbeständigkeit | Ausgezeichnet in Meerwasser |
Diese Eigenschaften ermöglichen es Ti-15-3-3-3, dynamischen maritimen Kräften, Druckschwankungen und Salzwasserexposition standzuhalten.
Fallstudie: Ti-15-3-3-3 Marineantriebskomponenten-Projekt
Projekthintergrund
Ein Rüstungsunternehmen der Marine benötigte leichte, korrosionsbeständige mechanische Verbindungen und Laufradnaben für ein Hochgeschwindigkeits-Antriebssystem mit geringem Widerstand. Ti-15V-3Cr-3Sn-3Al wurde aufgrund seiner Festigkeit, Seewasserbeständigkeit und Ermüdungsleistung ausgewählt. Wir lieferten vakuumgegossene Komponenten, die den MIL-STD-Gussspezifikationen entsprechen, mit einer Endbearbeitung, die für hydrodynamische Effizienz optimiert wurde.
Typische Marineantriebsanwendungen

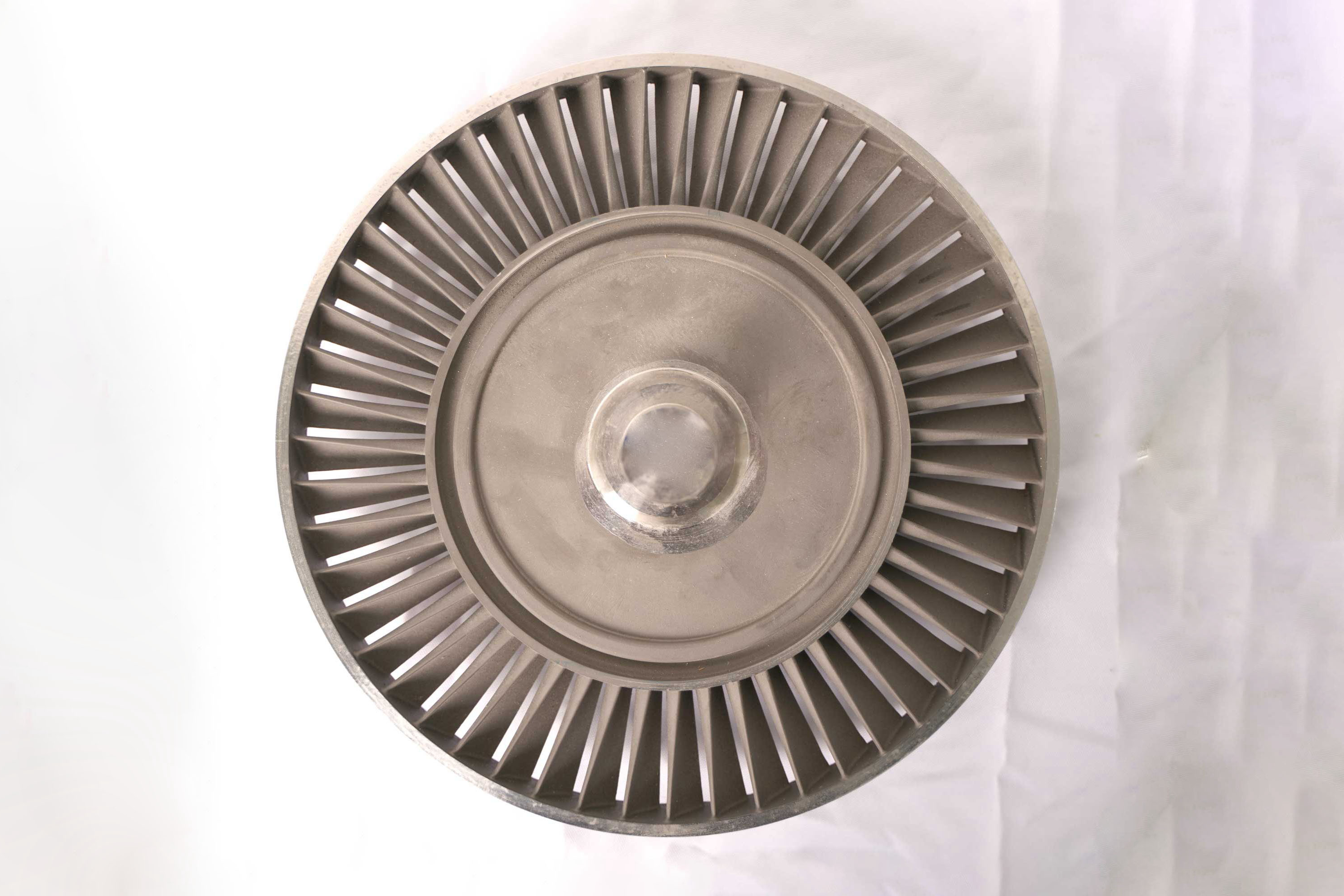

Wasserstrahl-Laufradnaben: Präzisionsgegossene Komponenten mit geringer Trägheit und hoher Korrosionsbeständigkeit für Ultrahochgeschwindigkeits-Strahlsysteme.
Untergetauchte Aktuatorarme: Ti-15-3-3-3-Gussarme für Unterwasserlenkmechanismen, die sowohl Festigkeit als auch Flexibilität unter zyklischer Belastung erfordern.
Verstellpropeller-Verbindungen: Ermüdungsbeständige Gelenkverbinder und Kurvenscheibenfolger, die konstanter Winkelbelastung und Meerwassereintauchen ausgesetzt sind.
Pumpen- und Dichtungsgehäuseringe: Korrosionsbeständige Gehäusesegmente mit stabiler Geometrie unter Druck- und Temperaturschwankungen in Salzwasserströmungskreisläufen.
Diese Komponenten verbessern die Effizienz des Antriebssystems, die Gewichtsreduzierung und die Lebensdauer in Marine- und kommerziellen Schiffsplattformen erheblich.
Fertigungslösungen für Ti-15V-3Cr-3Sn-3Al-Komponenten
Gießprozess Wir verwenden Präzisionswachseinspritzung für komplexe Marinegeometrien. Der Vakuumguss erfolgt bei ~1620°C in Keramikformen, die auf ~1000°C vorgeheizt werden. Die Abkühlraten werden kontrolliert, um Seigerung und Alpha-Case-Bildung zu vermeiden.
Nachbearbeitung Heißisostatisches Pressen (HIP) bei 925°C und 100 MPa wird durchgeführt, um innere Porosität zu beseitigen und die mechanische Gleichmäßigkeit zu verbessern. Eine Auslagerungswärmebehandlung optimiert die β-Phasen-Eigenschaften für Ermüdungsbeständigkeit.
Nachbearbeitung durch Zerspanung Kritische Oberflächen werden mittels CNC-Bearbeitung fertigbearbeitet, während EDM für komplexe Konturen verwendet wird. Tiefbohren erzeugt Durchgangslöcher für Fluidströmung und Befestigungselemente in Hohlwellen oder Strukturgehäusen.
Oberflächenbehandlung Optionale Oberflächenpassivierung oder Eloxieren wird zur verbesserten Korrosionsbeständigkeit angewendet. Kugelstrahlen kann durchgeführt werden, um die Ermüdungsfestigkeit zu verbessern und die Rissbildung unter dynamischer Belastung zu verzögern.
Prüfung und Inspektion Wir führen vollständige Röntgenradiographie, CMM-Maßinspektion und mechanische Eigenschaftsvalidierung durch. Metallographische Analyse bestätigt die Beta-Kornmorphologie und das Fehlen von Alpha-Case.
Kernfertigungsherausforderungen
Vermeidung von Alpha-Case-Bildung und Oxidation während des Titan-Schmelzens und Abkühlens.
Erzielung präziser Geometrie und Oberflächenqualität in untergetauchten mechanischen Schnittstellen.
Aufrechterhaltung der Ermüdungsbeständigkeit und des Korrosionsschutzes bei längerer Meerwasserexposition.
Ergebnisse und Verifizierung
Maßgenauigkeit durch 3D-CMM-Scanning innerhalb von ±0,05 mm verifiziert.
Porosität <1 % nach HIP erreicht, durch radiographische Inspektion verifiziert.
Zugfestigkeit ≥1020 MPa und Ermüdungsbeständigkeit gemäß MIL-HDBK-5 validiert.
Korrosionsbeständigkeit durch ASTM G44 zyklische Eintauchprüfung bestätigt.
