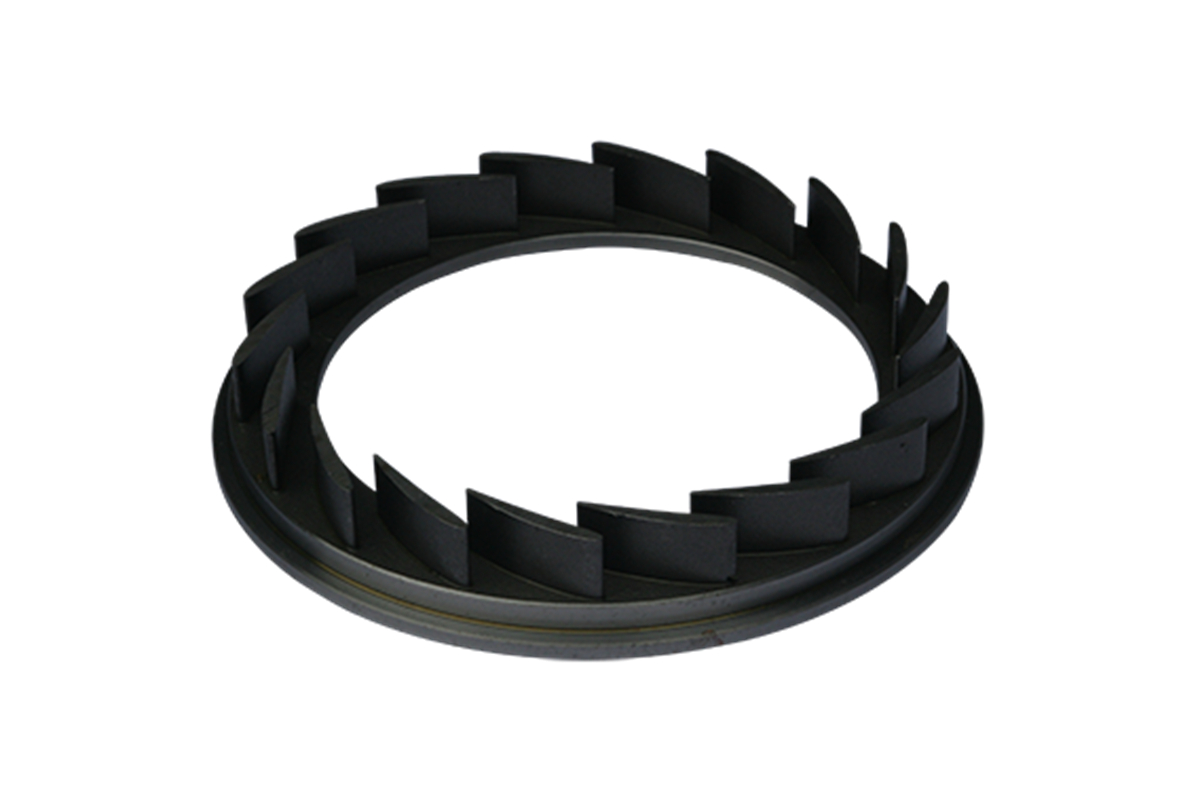

Superlegierung Einkristallguss Turbinendüsen

Kern-Technologie des Einkristallgusses

1. Vakuum-Wachsausschmelzkeramikform-Herstellung: Wachsmodelle der Turbinendüsen werden montiert und mit Keramikschlicker beschichtet. Die Formen werden bei 1000–1100°C unter Vakuum gebrannt.

2. Gerichtete Erstarrungsofen: Unter Verwendung der Bridgman-Technik wird der Guss in einem kontrollierten Temperaturgradienten durchgeführt, um einen Einkristall in <001>-Richtung wachsen zu lassen.

3. Kornselektor-Design: Helikale oder abgewinkelte Selektoren stellen sicher, dass nur ein Korn in die Düse propagiert und einen fehlerfreien Einkristall bildet.

4. Wärmebehandlung nach dem Guss: Lösungsglühen und Ausscheidungshärtung lösen eutektische Phasen auf, präzipitieren γ′ und stabilisieren das γ/γ′-Gefüge.

5. CNC-Feinbearbeitung: Komplexe Geometrien (Strömungskanäle, Montageflansche) werden mit einer Genauigkeit von ±0,02 mm mittels CNC-Bearbeitung gefertigt.

6. Beschichtung (Optional): Thermische Barrierebeschichtung (TBC) kann aufgebracht werden, um die Beständigkeit gegen Heißgaserosion und Oxidation weiter zu erhöhen.

Materialeigenschaften von Einkristall-Superlegierungen für Düsen

Fallstudie: Einkristall CMSX-4 Turbinendüsen für Hochbypass-Flugtriebwerke

Projekthintergrund

Ein führender Luftfahrtantriebshersteller (Tier 1) benötigte Turbinendüsen, die in der Lage sind, ihre Gefügeintegrität und mechanische Festigkeit bei 1150°C über 25.000 Flugzyklen zu erhalten. CMSX-4 wurde aufgrund seiner ausgewogenen Kriechfestigkeit, Oxidationsbeständigkeit und Verarbeitbarkeit im Einkristallguss ausgewählt.

Typische Anwendungen von Einkristall-Turbinendüsen

• GE90 HPT-Düsen (CMSX-4): Eingesetzt in den Triebwerken von Langstrecken-Boeing 777 Flugzeugen, erhalten diese Düsen die Strömungskontrolle und Drosselstabilität unter >1100°C heißem Abgas.

• Rolls-Royce Trent XWB-Düsen (PWA 1484): Entwickelt für Dauerbetrieb in hocheffizienten Großraumflugzeugtriebwerken, mit ausgezeichneter Kriech- und Oxidationsbeständigkeit.

• F135-Triebwerksdüsen (CMSX-10): Verwendet im F-35-Kampfflugzeugtriebwerk, mit überragender Kriechfestigkeit für Nachbrennbetrieb und transiente thermische Spitzen.

• LM2500+G4 Kraftwerks-Turbinendüsen (Rene N5): Arbeiten in Industrie- und Schiffsgasturbinen, sorgen für Strömungsführung im Hochzyklusbetrieb bei Temperaturen um 1150°C.

• T700-Hubschraubertriebwerksdüsen (SRR 99): Verwendet in UH-60 und AH-64 Plattformen, bieten diese Düsen Langzeitleistung in Hilfsturbinenabschnitten.

Einkristall-Fertigungslösung

1. Wachsmodellmontage und Keramikformherstellung: Modelle mit enger Toleranz (±0,05 mm) hergestellt, zu Clustern montiert und Keramikschale mit 8–10 Lagen aufgebaut.

2. Gerichtete Erstarrung: Guss mit Abzugsgeschwindigkeiten von 2–6 mm/min und Temperaturgradienten >10°C/mm durchgeführt, um Einkristallwachstum sicherzustellen.

3. Kornverifizierung: Optische und EBSD bestätigen <001>-Orientierung und Abwesenheit von Streukörnern.

4. Wärmebehandlung: Lösungsglühen bei 1300°C gefolgt von kontrollierter Ausscheidungshärtung bei 1080–870°C ergibt optimale γ′-Volumenfraktion und Mikrostruktur.

5. CNC-Bearbeitung: 5-Achs-Bearbeitung komplexer Düsengeometrien gewährleistet Maßhaltigkeit für Strömungseffizienz.

6. Oberflächenbeschichtung (TBC): Thermische Barrierebeschichtungen aufgebracht zum Schutz vor Heißgaskorrosion und thermischer Ermüdung.

7. Prüfung: Röntgen und metallografische Auswertung verifizieren strukturelle Unversehrtheit und Gefügequalität.

8. Endgültige Validierung: Geometrie mittels CMM-Prüfung kontrolliert; Düsen auf Dichtheit und thermische Verformung getestet.

Ergebnisse und Verifizierung

1. Kriechfestigkeit: CMSX-4-Düsen bestanden 1000-stündige Kriechprüfung bei 1100°C ohne Mikrorissbildung oder plastische Verformung.

2. Thermische Ermüdungsbeständigkeit: Über 25.000 thermische Zyklen von 200°C bis 1100°C validiert, ohne interkristalline Rissbildung oder Maßänderung.

3. Oxidationsprüfung: Zyklischer Oxidation bei 1150°C für 1000 Stunden ausgesetzt, mit intakter TBC und ohne Schuppenablösung.

4. Maßgenauigkeit: CMM-Messungen nach der Bearbeitung bestätigten ±0,02 mm Genauigkeit in Drosselweite und Flanschschnittstellengeometrie.

5. Kornorientierungskonformität: EBSD und Röntgen verifizierten <001>-Orientierung innerhalb von 15° zur Gussachse, mit null Fehlern durch Streukörner.

FAQs

1. Welche Vorteile bietet der Einkristallguss für Turbinendüsen?

2. Welche Legierungen werden am häufigsten für Einkristall-Turbinenkomponenten verwendet?

3. Wie verbessert die gerichtete Erstarrung die Dauerhaltbarkeit von Düsen?

4. Welche Prüfmethoden bestätigen die Einkristallqualität und -orientierung?

5. Können Turbinendüsen für einzigartige Strömungs- oder Montagegeometrien angepasst werden?
