Präzisions-Funkenerosion für Feingussbauteile aus Superlegierungen
Einführung in die Funkenerosion (EDM) für Feingussbauteile aus Superlegierungen
Die Funkenerosion (EDM) ist entscheidend für die Nachbearbeitung präziser Merkmale in Feingussbauteilen aus Superlegierungen. Sie ermöglicht die Bearbeitung mit engen Toleranzen, ohne mechanische Spannungen in hochfesten Materialien oder komplexen Geometrien zu erzeugen, die konventionell schwer zu bearbeiten sind.
Bei Neway Aerotech ergänzen unsere EDM-Dienstleistungen für Superlegierungen das Vakuum-Feingießen, um Hochleistungskomponenten für Luftfahrt-, Energie- und Kernanwendungen herzustellen.
Überblick über die EDM-Bearbeitungstechnologie
Klassifizierung der EDM-Bearbeitung
EDM-Verfahren | Oberflächenrauheit (Ra, μm) | Maßtoleranz (mm) | Seitenverhältnis | Wärmeeinflusszone (WEZ, μm) | Min. Merkmalsgröße (mm) |
|---|---|---|---|---|---|
Drahterodieren | 0,3–1,2 | ±0,002–±0,01 | Bis zu 20:1 | 2–5 μm | ~0,1 |
Sinkerodieren | 0,4–2,5 | ±0,005–±0,02 | Bis zu 10:1 | 5–10 μm | ~0,2 |
Bohrerodieren | 0,5–3,0 | ±0,02–±0,05 | Bis zu 30:1 | 10–15 μm | ~0,1 |
Mikro-EDM | 0,1–0,4 | ±0,001–±0,005 | Bis zu 15:1 | <2 μm | <0,05 |
Die WEZ variiert je nach Energieniveau, Impulsdauer und elektrischer Leitfähigkeit des Materials.
Strategie zur Auswahl des EDM-Verfahrens
Drahterodieren: Ideal zum Beschneiden von Trennlinien, engen Konturen und zur Entfernung von Angüssen bei Feingussteilen.

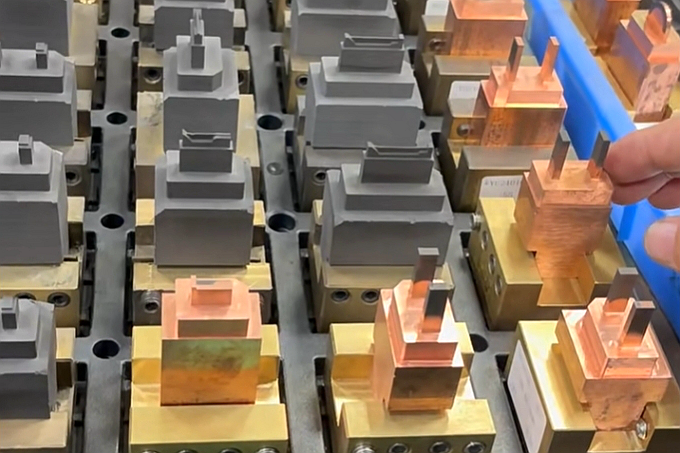

Sinkerodieren: Am besten geeignet zur Verfeinerung von Innenhohlräumen, Kühlkanälen und merkmalspezifischen Elektrodensitzen beim Guss.
Bohrerodieren: Wird für Kühl- oder Schmierpassagen in Turbinenschaufeln und Düsenringen verwendet.
Mikro-EDM: Ermöglicht ultrafeine Oberflächenbearbeitung in Bereichen mit mikroskopischen Gussemerkmalen oder die Erstellung von Vorbohrungen für komplexe Baugruppen.
Materialüberlegungen
Typische Superlegierungen für EDM nach dem Feinguss
Material | Härte (HRC) | Thermische Ermüdung | Gusseignung | EDM-Effizienz | Anwendungen |
|---|---|---|---|---|---|
36–42 | Ausgezeichnet | Gut | Hoch | Turbinenräder, Leitschaufeln | |
38–44 | Hoch | Ausgezeichnet | Mittel | Brennkammersegmente, Luftfahrtkonsolen | |
42–46 | Überlegen | Nur Einkristall | Niedrig | Turbinenschaufeln, Hochtemperatur-Tragflächenprofile | |
30–35 | Gut | Sehr gut | Hoch | Auspuffkrümmer, chemische Verfahrenstechnik | |
40–45 | Ausgezeichnet | Mittel | Mittel | Raketendüsen, Ventilsitze |
Strategie zur Materialauswahl
Inconel 713C: Am besten für Leitschaufeln mit Profilbearbeitung enger Toleranzen geeignet; spricht gut auf Drahterodieren mit minimaler Umschmelzschicht an.
Rene 77: Ideal für Teile, die hohe Kriechfestigkeit erfordern; EDM wird für Dichtungsmerkmale und Bohrungen empfohlen.
CMSX-4: Erfordert EDM mit niedriger Energie; wird nur dort eingesetzt, wo Schleifen aufgrund von Risiken thermischer Schäden nicht möglich ist.
Hastelloy X: Leicht durch Sinkerodieren oder Drahterodieren bearbeitbar; gute Wahl für geschweißte Gussbaugruppen.
Nimonic 115: Nützlich für Werkzeugzeuge mit hoher Zykluszahl; EDM gewährleistet Wiederholgenauigkeit in passkritischen und strömungskritischen Bereichen.
Fallstudie: EDM-Nachbearbeitung für einen feingegossenen Turbinendüsenring
Projekthintergrund
Ein Kunde aus dem Bereich der Stromerzeugung benötigte die finale Bearbeitung eines aus Rene 77 mittels Vakuum-Feingusstechnologie gegossenen Turbinendüsenrings. Es wurden Toleranzen von ±0,005 mm über 22 radiale Öffnungen und Dichtschultern gefordert.
Fertigungsablauf
Guss: Feinguss aus Rene 77, heißisostatisches Pressen (HIP) nach dem Guss bei 1195 °C, 100 MPa, 4 Stunden.
Vorbearbeitung: CNC-gedrehte Schnittstellen und Ringoberfläche, 0,5 mm Bearbeitungsrest für die EDM-Finishbearbeitung belassen.
Drahterodieren: Profilierte jede radiale Kühlöffnung (Ø1,2 mm) auf ±0,003 mm unter Verwendung eines 0,25 mm Messingdrahts.
Sinkerodieren: Bearbeitete drei interne Hohlräume, Funkenstrecke 0,08 mm, Tiefe 10 mm mit einer Toleranz von ±0,005 mm.
Nachbearbeitung
Spannungsarmglühen bei 950 °C für 2 Stunden unter Inertgas
Heißisostatisches Pressen (HIP) zum Verschließen von Gussporosität
Auftragen einer Wärmedämmschicht (TBC) auf hitzezugewandten Zonen
Oberflächenveredelung
Elektropoliert auf Ra ≤ 0,6 μm
Passiviert für Korrosionsbeständigkeit
Entgratet unter dem Mikroskop zur Entfernung von Randgraten <50 μm
Inspektion
KMG-Inspektion an 50 Punkten, alle innerhalb von ±2 μm
Röntgenprüfung auf Lunker ergab keine Schrumpfkavitäten
REM bestätigte eine saubere Funkenerosionsoberfläche und Kornintegrität
Ultraschall-Tauchprüfung bestätigte volle strukturelle Unversehrtheit
Ergebnisse und Verifizierung
Die EDM-Finishbearbeitung hielt konsistente Profiltoleranzen von ±0,003 mm an allen Öffnungseingängen und Dichtungszonen des Rings ein.
Die HIP-Nachbearbeitung führte zu einer 100%igen Porenversiegelung, bestätigt durch ASTM E192-Tests und Röntgenakzeptanz Stufe 2.
Die Oberflächenintegrität nach dem Elektropolieren übertraf Ra ≤ 0,6 μm, wodurch das Risiko von strömungsinduzierter Erosion oder Ermüdungsrissbildung eliminiert wurde.
Die REM-Analyse zeigte gleichmäßige, funkenstrukturierte Zonen ohne Umschmelzschichten oder Mikrorisse an den Korngrenzen.
Die abschließende Inspektion bestätigte die vollständige geometrische Konformität und null interne Defekte, womit die Akzeptanzstandards für Luftfahrt-Turbinenkomponenten übertroffen wurden.
Häufig gestellte Fragen (FAQs)
Welche Oberflächengüte kann bei gegossenen Superlegierungsbauteilen mittels EDM erreicht werden?
Wie beeinflusst EDM die metallurgische Integrität von feingegossenen Teilen?
Können interne Kühlkanäle in Turbinengussteilen mit EDM bearbeitet werden?
Ist EDM für Einkristall- oder gerichtet erstarrte Komponenten geeignet?
Welche Nachbehandlung ist nach der EDM-Bearbeitung von Luftfahrtgussteilen erforderlich?
