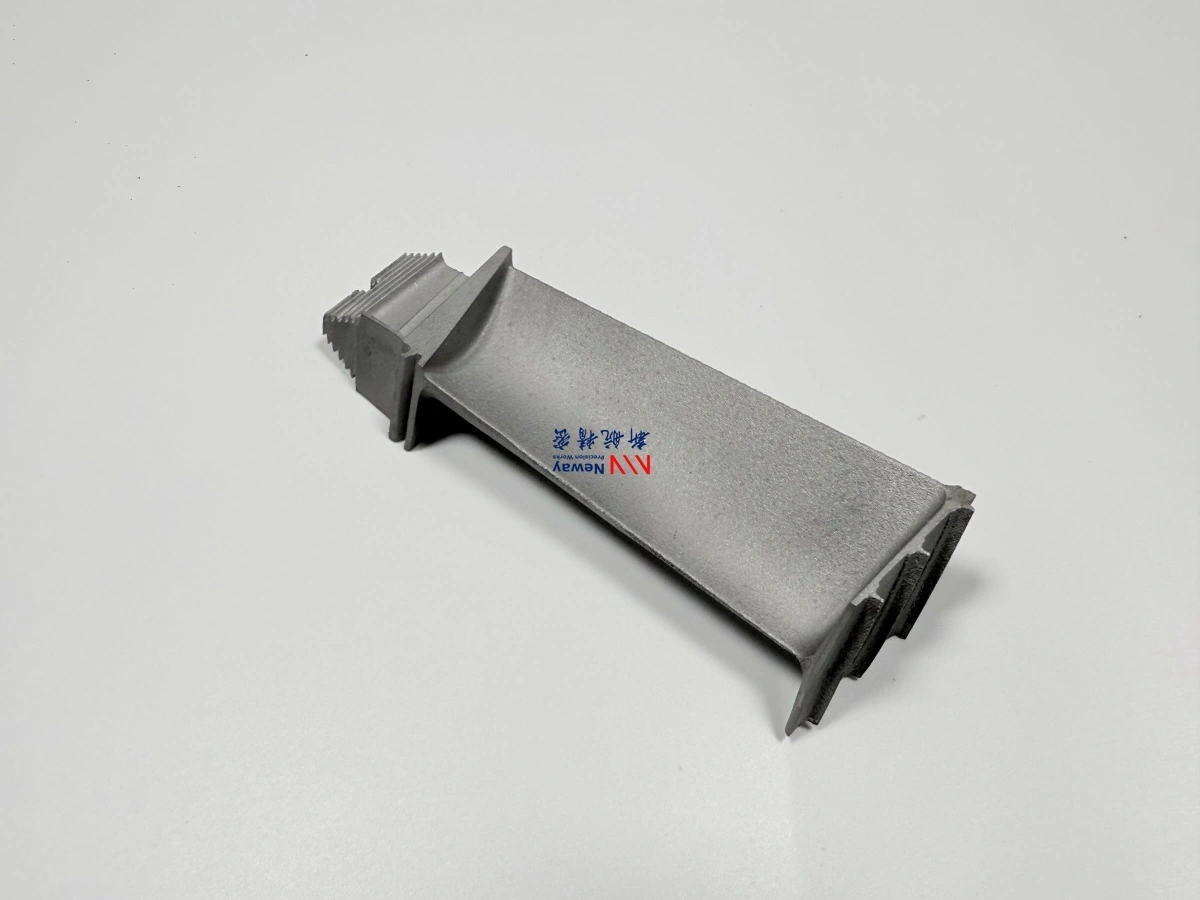

Fertigung rotierender Turbinenteile für die Wartung von Gasturbinen zur Stromerzeugung

NewayAeroTech unterstützt die kundenspezifische Fertigung rotierender Turbinenteile für Wartungs- und Austauschprojekte von Gasturbinen zur Stromerzeugung. Zu diesen Komponenten gehören Turbinenscheiben, Laufräder, Verdichterkomponenten, Rotationsringe, wellenbezogene Teile und hochfeste rotierende Baugruppen, die in Turbinen- und Verdichtersystemen eingesetzt werden.

Im Gegensatz zu statischen Heißgaspfadteilen sind rotierende Turbinenkomponenten sicherheitskritische Teile, bei denen Materialfestigkeit, Ermüdungsverhalten, Konzentrizität, Rundlauf, dynamische Auswuchtung, Bohrlochrastergenauigkeit und präzise Montageschnittstellen sorgfältig kontrolliert werden müssen. Eine rotierende Komponente wird nicht nur nach ihrer Form beurteilt; sie muss unter Bedingungen von Drehzahl, Last, Vibration und Temperatur eine stabile Leistung aufrechterhalten.

NewayAeroTech unterstützt die Fertigung von Turbinenteilen für die Stromerzeugung durch Überprüfung des Materialweges, Pulvermetallurgie, Präzisionsschmieden, CNC-Bearbeitung, Wärmebehandlung, Oberflächenveredelung, Inspektion und bei Bedarf Unterstützung beim dynamischen Auswuchten.

Direkte Antwort: Kundenspezifische rotierende Turbinenteile für die Wartung

NewayAeroTech kann kundenspezifische rotierende Turbinenteile für Wartungs-, Reparatur- und Austauschprojekte von Gasturbinen zur Stromerzeugung fertigen. Abhängig vom Komponententyp, Materialstandard, Betriebsdrehzahl, Lastzustand und Inspektionsanforderungen kann der Fertigungsweg Pulvermetallurgie, Präzisionsschmieden, CNC-Bearbeitung, Wärmebehandlung, Oberflächenveredelung, dimensionsgerechte Inspektion und dynamisches Auswuchten umfassen.

Unsere Unterstützung bei der Fertigung rotierender Komponenten kann Folgendes abdecken:

• Turbinenscheiben und Turbinenräder

• Gasturbinen-Laufräder und Verdichter-Laufräder

• Verdichterkomponenten und Rotationsringe

• Wellenbezogene Komponenten und präzise rotierende Schnittstellen

• Hochfeste hitzebeständige rotierende Baugruppen

• Fertigung von Prototypen, Kleinserien und Ersatzteilen für Reparaturen

Ziel ist es, rotierende Turbinenteile mit kontrollierter Materialfestigkeit, präziser Bezugspunktausrichtung, genauen Bohrsystemen, stabiler Konzentrizität, qualifiziertem Rundlauf, geeigneter Oberflächengüte und Inspektionsdokumentation zu liefern.

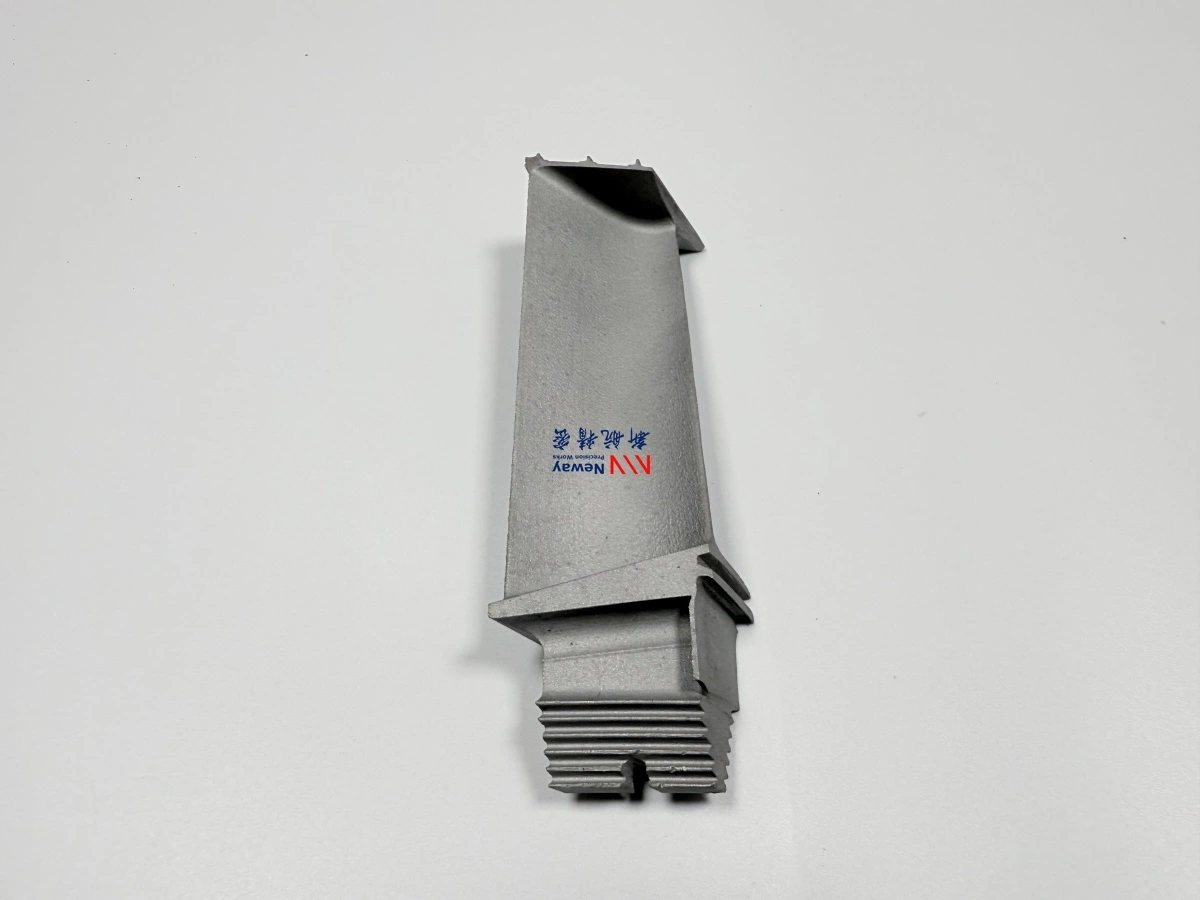

Typische rotierende Komponenten in Gasturbinen zur Stromerzeugung

Rotierende Turbinenteile arbeiten unter Zentrifugallast, Drehmoment, Vibration, thermischer Belastung und wiederholten Betriebszyklen. Ihre Geometrie und ihr Materialzustand beeinflussen direkt die Sicherheit, Effizienz und Wartungszuverlässigkeit der Turbine.

Zu den typischen rotierenden Komponenten gehören:

• Turbinenscheiben, die Schaufeln tragen und Rotationslast übertragen

• Laufräder, die in Turbinen, Verdichtern oder Hilfs-Rotationssystemen verwendet werden

• Verdichterkomponenten, die Luftkompression und Strömungsstabilität steuern

• Rotationsringe, Distanzscheiben, Hülsen und Halterungsteile

• Wellenbezogene Komponenten mit präzisen Bohrungen, Passfedernuten, Verzahnungen oder Kupplungsschnittstellen

• Hochtemperatur-Rotationsbaugruppen, die eine strikte Kontrolle von Auswuchtung und Passgenauigkeit erfordern

Diese Teile werden üblicherweise aus Nickelbasis-Superlegierungen, Titanlegierungen, hochfesten Stählen oder anderen hitzebeständigen Materialien gefertigt, abhängig von Betriebsdrehzahl, Temperatur und Lastanforderung.

Wichtige technische Anforderungen an rotierende Turbinenteile

Rotierende Teile haben andere technische Prioritäten als statische Heißsection-Komponenten. Bei statischen Teilen stehen oft die Gaspfadgeometrie, Beschichtung und der thermische Schutz im Fokus. Bei rotierenden Teilen sind die wichtigsten Aspekte Festigkeit, Ermüdungslebensdauer, Dimensionsstabilität, Konzentrizität, Rundlauf und Auswuchtung.

Zu den wichtigsten technischen Anforderungen gehören:

• Hohe Materialfestigkeit unter Zentrifugal- und mechanischer Belastung

• Ermüdungsbeständigkeit während wiederholter Betriebszyklen

• Stabiles Gefüge nach der Wärmebehandlung

• Kontrollierte Konzentrizität zwischen Bohrungen, Flächen und rotierenden Bezügen

• Geringer Rundlauf für stabile Rotation und Montagegenauigkeit

• Dynamische Auswuchtung, sofern durch Drehzahl und Anwendung erforderlich

• Zuverlässige Oberflächengüte in spannungsempfindlichen Bereichen

• Präzise Bohrsysteme, Passfedernuten, Schlitze und Fügeflächen

Da sich diese Teile mit hoher Geschwindigkeit drehen, können kleine Abweichungen zu Vibrationen, ungleichmäßiger Spannung, vorzeitiger Ermüdung oder Montagefehlern führen. Die Fertigungsplanung muss daher mit einer Strategie für funktionale Bezüge und Inspektionsanforderungen beginnen.

Fertigungsweg für rotierende Turbinenkomponenten

Rotierende Turbinenkomponenten werden üblicherweise durch kontrollierte Rohlingsherstellung gefolgt von präziser CNC-Bearbeitung und Validierung hergestellt. Je nach Design kann der Rohling aus Pulvermetallurgie, Präzisionsschmieden, Guss, Stangenmaterial oder kundenspezifischen Materialwegen stammen.

Ein typischer Weg kann Folgendes umfassen:

1. Überprüfung der 2D-Zeichnung, des 3D-Modells, der Betriebsdrehzahl, des Lastzustands und der Auswuchtanforderung

2. Bestätigung der Materialgüte, des Rohlingweges, des Wärmebehandlungszustands und des Inspektionsstandards

3. Herstellung oder Beschaffung des Rohlings durch Pulvermetallurgie, Präzisionsschmieden, Guss oder Stangenbearbeitung

4. Anwendung von Wärmebehandlung oder Spannungsarmglühen gemäß Materialanforderungen

5. Bearbeitung von Bohrungen, Stirnflächen, Fügeflächen, Passfedernuten, Schlitzen, Bohrlochrastern und präzisen Bezügen

6. Kontrolle von Rundlauf, Konzentrizität, Parallelität und Oberflächenrauheit während der Fertigbearbeitung

7. Durchführung von dimensionsgerechter Inspektion, Materialverifizierung und Auswuchtkontrolle bei Bedarf

8. Erstellung finaler Qualitätsdokumente zur Kundenprüfung und Lieferung

Für Turbinenscheiben-Anwendungen kann die Fertigung von Turbinenscheiben mittels Pulvermetallurgie geprüft werden, wenn die Komponente hohe Materialkonsistenz und fortschrittliche Leistung erfordert. Für geschmiedete rotierende Teile kann das Präzisionsschmieden von Superlegierungen die Vorbereitung hochfester Rohlinge vor der CNC-Fertigbearbeitung unterstützen.

Pulvermetallurgie und Präzisionsschmieden für rotierende Teile

Rotierende sicherheitskritische Komponenten erfordern oft eine stärkere Materialkonsistenz als gewöhnliche Gussteile. Pulvermetallurgie und Präzisionsschmieden werden häufig geprüft, wenn das Teil hohe Festigkeit, kontrollierte Kornstruktur, Ermüdungsbeständigkeit und zuverlässige Leistung unter Rotationslast erreichen muss.

Pulvermetallurgie kann eine einheitliche Materialstruktur und kontrollierte Legierungsverteilung für ausgewählte Turbinenscheiben-Anwendungen unterstützen. Präzisionsschmieden kann den Materialfluss, die Festigkeit und die Zuverlässigkeit für rotierende Hochlastkomponenten verbessern. Der richtige Weg hängt von den Zeichnungsanforderungen, dem Materialstandard, der Betriebstemperatur, der Rotationsgeschwindigkeit und den Qualifikationsanforderungen des Kunden ab.

Bei rotierenden Komponenten sollte der Rohlingweg nicht nur nach dem Preis ausgewählt werden. Materialqualität, Ermüdungsverhalten, Inspektionsanforderungen und Betriebsdrehzahl müssen gemeinsam geprüft werden.

Schwerpunkte der CNC-Bearbeitung für rotierende Turbinenteile

Die präzise CNC-Bearbeitung ist eine der wichtigsten Stufen für rotierende Turbinenteile. Selbst wenn der Rohling korrekt hergestellt wurde, hängt die endgültige Leistung davon ab, wie genau Bohrungen, Flächen, Schlitze, Löcher und Bezugsmerkmale fertigbearbeitet werden.

NewayAeroTech bietet CNC-Bearbeitung von Superlegierungen für hochfeste und hitzebeständige Legierungskomponenten an, einschließlich Nickelbasis-Superlegierungen, Titanlegierungen und anderer schwer zerspanbarer Materialien.

Zu den Schwerpunkten der Bearbeitung gehören:

• Zentrale Bohrungen und Wellenschnittstellen

• Stirnflächen und präzise Referenzebenen

• Befestigungslöcher, Bolzenlöcher und Genauigkeit des Lochkreises

• Passfedernuten, Verzahnungen, Schlitze, Nuten und Kupplungsmerkmale

• Laufradprofile und Verdichter-Strömungsflächen

• Fügeflächen für Ringe, Distanzscheiben oder benachbarte rotierende Teile

• Präzise Bezüge, die für Inspektion und Auswuchtung verwendet werden

Die Bearbeitungsstrategie sollte围绕 die Kontrolle der Bezüge geplant werden. Bei rotierenden Teilen ist die Beziehung zwischen Bohrung, Stirnflächen, Außenprofil und Bohrsystem oft wichtiger als eine einzelne isolierte Dimension.

Materialauswahl für rotierende Turbinenteile

Die Materialauswahl für rotierende Turbinenteile hängt von Drehzahl, Temperatur, Spannungsniveau, Ermüdungsanforderung, korrosiver Umgebung, Gewichtsziel und der ursprünglichen Turbinenspezifikation ab. Das ausgewählte Material muss unter wiederholter Rotationsbelastung Festigkeit und Stabilität bieten.

Zu den gängigen Materialoptionen gehören Nickelbasis-Superlegierungen, Titanlegierungen, hochfeste hitzebeständige Legierungen und kundenspezifische Turbinenmaterialien. NewayAeroTech unterstützt das Vakuum-Feingießen von Inconel-Legierungen für hochtemperaturbeständige Komponenten auf Nickelbasis, das Vakuum-Feingießen von Nimonic-Legierungen für ausgewählte Hochtemperaturanwendungen auf Nickelbasis und das Vakuum-Feingießen von Titanlegierungen für Leichtbau- und Hochfestigkeitskomponentenprogramme, bei denen Titan geeignet ist.

Bei der Materialauswahl sollten folgende Faktoren berücksichtigt werden:

Betriebstemperatur und thermische Belastung

• Rotationsgeschwindigkeit und Zentrifugalspannung

• Ermüdungslebensdauer und Arbeitszyklus

• Reaktion auf Wärmebehandlung und Gefügestabilität

• Zerspanbarkeit und Anforderungen an die Oberflächengüte

• Gewichtsempfindlichkeit und Montageanforderung

• Kundenmaterialstandard und Zertifizierungsanforderung

Für Reparatur- oder Ersatzteile sollte das Material wann immer möglich der Originalzeichnung oder einer verifizierten Probenanalyse folgen. Die Auswahl äquivalenter Materialien sollte sorgfältig geprüft werden, da rotierende Komponenten sicherheitskritisch sind.

Wärmebehandlung und Nachbearbeitung für rotierende Komponenten

Die Wärmebehandlung beeinflusst Festigkeit, Härte, Eigenspannungen, Gefüge und Dimensionsstabilität. Bei rotierenden Turbinenteilen muss der Wärmebehandlungsweg mit der Materialgüte, dem Rohlingprozess, der Bearbeitungssequenz und der finalen Inspektionsanforderung abgestimmt sein.

NewayAeroTech unterstützt die Nachbearbeitung von Superlegierungen für hochfeste rotierende Teile, die vor der Lieferung Wärmebehandlung, Spannungsarmglühen, Oberflächenveredelung, Reinigung und Inspektion erfordern.

Die Nachbearbeitung kann Folgendes umfassen:

• Lösungsglühen, Ausscheidungshärtung oder Spannungsarmglühen gemäß Legierungsanforderungen

• Oberflächenveredelung für spannungsempfindliche bearbeitete Bereiche

• Entgraten von Löchern, Schlitzen, Passfedernuten und Kanten

• Reinigung vor Inspektion oder Montage

• Kugelstrahlen, Polieren oder kundenspezifische Veredelung bei Bedarf

• Vorbereitung für Auswuchtung oder finale Montageprüfung

Die Planung der Nachbearbeitung sollte vermeiden, Oberflächenfehler oder Eigenspannungskonzentrationen in kritischen rotierenden Zonen zu erzeugen. Kanten, Nuten, Bohrungen und Bohrungsübergänge sollten sorgfältig fertigbearbeitet werden, da diese Bereiche die Ermüdungsleistung beeinflussen können.

Kontrolle von dynamischer Auswuchtung, Konzentrizität und Rundlauf

Dynamische Auswuchtung, Konzentrizität und Rundlauf sind zentrale Qualitätsaspekte für rotierende Turbinenteile. Wenn diese Merkmale nicht kontrolliert werden, kann die Komponente während des Betriebs Vibrationen, Lagerbelastungen, Geräusche, Ermüdungsrisiken oder Montageinstabilitäten verursachen.

Wichtige Kontrollpunkte umfassen:

• Konzentrizität zwischen zentraler Bohrung und äußerem rotierendem Profil

• Rundlauf von Stirnflächen, Absätzen und Fügeflächen

• Position des Lochkreises relativ zum rotierenden Bezug

• Symmetrie von Laufrad oder Scheibe nach der Bearbeitung

• Oberflächenrauheit in Kontakt- und spannungsempfindlichen Bereichen

• Statische oder dynamische Auswuchtung gemäß Zeichnung oder Betriebsdrehzahl

Für Hochgeschwindigkeitskomponenten sollten Auswuchtanforderungen bereits in der Angebotsphase (RFQ) bereitgestellt werden. Der Lieferant muss wissen, ob der Kunde Auswuchtgüte, Testdrehzahl, Korrekturmethode, Auswuchtbericht oder Auswuchtung auf Baugruppenebene benötigt.

Inspektion und Validierung für rotierende Turbinenkomponenten

Die Inspektion rotierender Turbinenkomponenten muss sowohl die Maßhaltigkeit als auch die funktionale Rotationsqualität verifizieren. Der Inspektionsplan sollte vor Beginn der Fertigung definiert werden, da Auswuchtung, Rundlaufprüfungen und Materialtests die Prozesssequenz und Kosten beeinflussen können.

Abhängig von der Kritikalität des Teils kann eine zusätzliche Validierung Ultraschallprüfung, FPI, Magnetpulverprüfung für geeignete Materialien, Röntgen- oder CT-Untersuchung für ausgewählte Gussteile, Härteprüfung, Zugprüfung oder metallografische Prüfung umfassen.

Reverse Engineering und Unterstützung bei Wartungsersatzteilen

Viele Wartungsprojekte für Gasturbinen zur Stromerzeugung erfordern rotierende Teile, die aus alten Mustern, unvollständigen Zeichnungen oder 3D-Scan-Daten hergestellt werden. Bei rotierenden Komponenten muss das Reverse Engineering besonders sorgfältig erfolgen, da verschlissene Geometrien oder verzerrte Oberflächen nicht in das Ersatzteil übernommen werden sollten.

NewayAeroTech kann Projekte unterstützen, die basieren auf:

• Originalzeichnungen und 3D-CAD-Modellen

• Gebrauchten Turbinenscheiben, Laufrädern, Ringen oder Verdichterkomponenten

• 3D-Scan-Daten und rekonstruierten Modellen

• KMG-Berichten und gemessenen Bezugsbeziehungen

• Materialanalysen aus alten Teilen

• Anforderungen an Betriebsdrehzahl, Last, Temperatur und Montage

Bei reverse-engineerten rotierenden Teilen sollten Bohrungsbezug, Rundlaufkontrolle, Bohrlochraster-Beziehung, Auswuchtkorrektur und Materialzustand sorgfältig geprüft werden. Ein optisch ähnliches Teil ist möglicherweise nicht sicher, wenn die funktionalen rotierenden Bezüge nicht kontrolliert werden.

Mehrwert des Lieferanten für Projekte mit rotierenden Turbinenteilen

Ein qualifizierter Lieferant für rotierende Turbinenteile sollte sicherheitskritische Fertigungsanforderungen verstehen, nicht nur die Bearbeitungsform. Der Lieferant sollte in der Lage sein, Materialweg, Rohlingprozess, Wärmebehandlung, Bezugsstruktur, Bearbeitungssequenz, Inspektionsplan und Auswuchtanforderung gemeinsam zu prüfen.

NewayAeroTech unterstützt Projekte mit rotierenden Turbinenteilen durch Bereitstellung von:

• Überprüfung des Material- und Rohlingprozessweges

• Bewertung von Wegen durch Pulvermetallurgie, Präzisionsschmieden, Guss oder Bearbeitung

• CNC-Bearbeitung für Scheiben, Laufräder, Ringe, Wellen und Verdichterkomponenten

• Unterstützung bei Wärmebehandlung, Spannungsarmglühen, Oberflächenveredelung und Nachbearbeitung

• Planung von Inspektionen mittels KMG, Rundlauf, Konzentrizität, Oberflächenrauheit und Material

• Unterstützung beim dynamischen Auswuchten, falls durch Zeichnung oder Betriebsdrehzahl erforderlich

• Fertigung von Prototypen, Kleinserien und Wartungsersatzteilen

Dieser integrierte Ansatz hilft, Risiken für Wartungsprojekte in der Stromerzeugung zu reduzieren, bei denen die Zuverlässigkeit rotierender Teile, Liefertermine und Inspektionsdokumentation kritisch sind.

Checkliste für Anfragen (RFQ) zu rotierenden Turbinenteilen

Um rotierende Turbinenteile präzise anzubieten, sollten Kunden detaillierte Informationen zu Geometrie, Material, Drehzahl, Auswuchtung, Toleranz, Inspektion und Betriebsbedingungen bereitstellen. Dies hilft dem Lieferanten, Fertigungsweg, Bearbeitungssequenz, Inspektionskosten und Lieferrisiko zu bewerten.

Eine vollständige Anfrage sollte Folgendes enthalten:

• Komponentenname, Turbinenmodell, Teilenummer und Revisionsstand

• 2D-Zeichnung mit GD&T, Toleranzen, Bezügen, Rundlauf- und Konzentrizitätsanforderungen

• 3D-CAD-Modell, falls verfügbar

• Erforderliche Materialgüte, Materialstandard und akzeptable Alternativen

• Anforderung an den Rohlingprozess, wie Pulvermetallurgie, Schmieden, Guss oder bearbeiteter Lagerbestand

• Informationen zu Betriebsdrehzahl, Last, Temperatur und Arbeitszyklus

• Auswuchtanforderung, Auswuchtgüte, Testdrehzahl und Berichts requirement, falls zutreffend

• Anforderungen an Wärmebehandlung, Oberflächengüte, Beschichtung oder Nachbearbeitung

• Inspektionsanforderungen wie KMG, Rundlauf, Konzentrizität, Materialbericht, Wärmebehandlungsbericht, Rauheitsbericht oder Bericht zur dynamischen Auswuchtung

• Menge für Prototyp, Wartungscharge oder langfristiges Ersatzteilprogramm

• Lieferplan, Verpackungs- und Dokumentationsanforderungen

Wenn das Projekt auf einem alten Teil basiert, sollten Kunden Fotos, 3D-Scan-Daten, KMG-Berichte, Verschleißzustand, Auswuchtmarkierungen, Fehlerhistorie und Hinweise zur funktionalen Montage bereitstellen. Dies hilft, Reverse-Engineering-Fehler zu vermeiden und unterstützt eine sicherere Fertigung rotierender Komponenten.
