Einführung

Richtungsguss von Hochtemperaturlegierungen ist ein entscheidendes Fertigungsverfahren für Nachbrennerkomponenten, die extreme Hitze, Oxidation und Vibration in Überschalltriebwerkssystemen aushalten müssen. Bei Neway AeroTech sind wir auf das Gießen komplexer Nachbrennerteile spezialisiert, wobei wir Nickelbasislegierungen wie Rene 77, CMSX-4 und Inconel 738 mit kontrollierter Kornorientierung verwenden, um die Kriechbeständigkeit, Ermüdungslebensdauer und Thermoschockbeständigkeit in der Luftfahrtantriebstechnik und bei Militärstrahltriebwerken zu maximieren.

Die gerichtete Erstarrung richtet die Gefügestrukturen entlang der Hauptspannungsachse der Nachbrennerteile aus, reduziert Korngrenzenschäden und verbessert die Leistung in schwankenden Hochtemperaturumgebungen bis zu 1200°C.

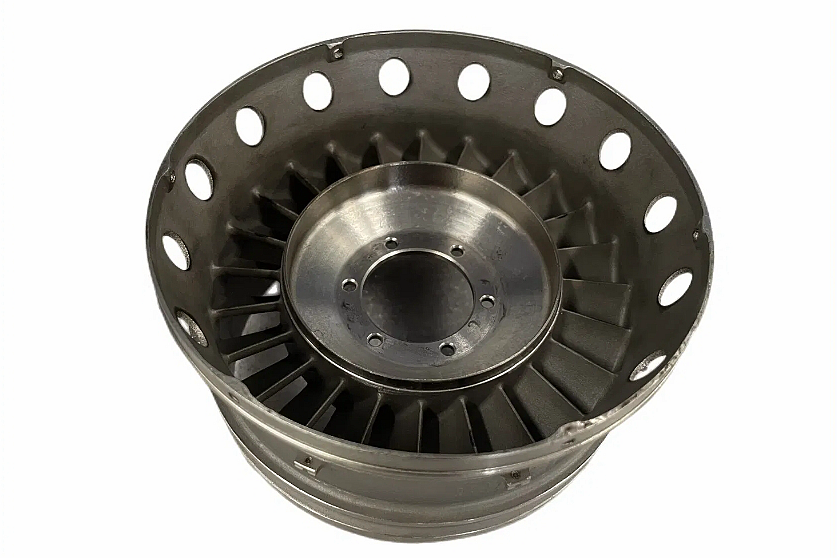

high-temperature-alloys-directional-casting-afterburners

Kerntechnologie des Richtungsgusses für Nachbrenner

  1. Wachsmodellmontage und Formvorbereitung: Hochpräzise Wachsmodelle werden montiert und Keramikschalenformen mit 8–10 Schlickerschichten für Festigkeit aufgebaut.

  2. Vakuumschmelzen und Gießen: Nickelbasis-Superlegierungen wie Rene 77 und Inconel 738 werden unter Vakuum vergossen, um Oxidation zu verhindern.

  3. Richtungserstarrungsofen: Guss erfolgt nach dem Bridgman-Verfahren mit Abschreckgeschwindigkeiten von 3–6 mm/min und einem Temperaturgradienten von ≥10°C/mm.

  4. Kornorientierungskontrolle: Alle Teile werden entlang der <001>-Richtung erstarrt, wobei sich die Gefügestruktur von der Basis zur Spitze erstreckt, was die Festigkeit entlang der primären Spannungspfade verbessert.

  5. Wärmebehandlung nach dem Guss: Lösungsglühen und Ausscheidungshärtung lösen niedrigschmelzende Phasen auf und optimieren die γ′-Ausscheidung für Hochtemperaturfestigkeit.

  6. CNC-Bearbeitung und Endbearbeitung: Mehrachsige CNC-Bearbeitung gewährleistet Toleranzen von ±0,02 mm an Düsenschneiden, Aktuatoren und Dichtungsflächen.

  7. Wärmedämmschicht (Optional): TBC-Beschichtungen werden aufgetragen, um die Oxidationsbeständigkeit zu erhöhen und die Metalloberflächentemperatur unter Nachbrennerzyklen zu reduzieren.

Materialeigenschaften von richtungsgegossenen Legierungen für Nachbrenner

Legierung

Max. Temp. (°C)

Kriechfestigkeit

Oxidationsbeständigkeit

Anwendungsschwerpunkt

Inconel 738

1050

Mäßig

Hervorragend

Düsenleitschaufeln, Auskleidungen

Rene 77

1100

Hoch

Hervorragend

Strukturelle Ringsegmente

CMSX-4

1150

Überlegen

Hoch

Schaufelsegmente, Flammhalter

Rene N5

1160

Hoch

Hervorragend

Nachbrennerdüsenstützen

Fallstudie: Richtungsgegossene CMSX-4 Nachbrenner-Schaufelsegmente

Projekthintergrund

Ein Militärtriebwerksintegrator benötigte hochfeste, oxidationsbeständige Schaufelsegmente für den Nachbrennerabschnitt eines Überschallstrahltriebwerks. CMSX-4 wurde aufgrund seiner Richtungsgussleistung, seines hohen γ′-Gehalts und seiner Kompatibilität mit TBC-Systemen ausgewählt.

Typische richtungsgegossene Nachbrennerkomponenten

  • Schaufelsegmente (CMSX-4): Sorgen für Strömungskontrolle im konvergent-divergenten Düsenabschnitt und halten 1100–1150°C heißen Abgasen und schnellen thermischen Zyklen stand.

  • Flammhalter (Inconel 738): Gewährleisten Verbrennungsstabilität unter variabler Strömung; erfordern strukturelle Festigkeit und Erosionsbeständigkeit.

  • Aktorringsegmente (Rene 77): Halten Torsionsbelastung und Oxidation aus und ermöglichen Düsenbewegung in Hochtemperaturumgebungen.

  • Stützstrukturen und Streben (Rene N5): Bieten Lastpfade für den Düsenbetrieb und widerstehen Kriechverformung während der Nachbrennerschubausdehnung.

Fertigungslösung für richtungsgegossene Nachbrennerteile

  1. Wachsmodellspritzguss und Cluster-Montage: Wachsmodelle mit einer Genauigkeit von ±0,05 mm; montiert mit optimierter Strömungskanalorientierung für gleichmäßige Formfüllung.

  2. Keramikschalenaufbau: 8–10 Schichten zirkon-/siliziumdioxidbasierter Keramik werden aufgetragen und unter kontrollierter Luftfeuchtigkeit und Temperatur ausgehärtet.

  3. Richtungserstarrungsguss: Ofenabschreckrate zwischen 3–6 mm/min gesteuert; Temperaturgradient bei 10–15°C/mm für optimale <001>-Ausrichtung gehalten.

  4. Wärmebehandlung: Lösungsglühen bei 1220–1250°C und Ausscheidungshärtung bei 870–1050°C verfeinern das γ/γ′-Gefüge und stabilisieren Legierungsphasen.

  5. Präzisionsbearbeitung: CNC-Bearbeitung gewährleistet die Passgenauigkeit mit Gegenstrukturen innerhalb von ±0,02 mm Toleranz.

  6. TBC-Auftrag (Optional): Luftplasmaspritz-TBC wird auf den dem Abgasstrahl ausgesetzten Außenflächen aufgetragen.

  7. ZfP-Prüfung: Röntgen stellt fehlerfreie innere Struktur sicher; Orientierung wird mittels EBSD validiert.

  8. Endgültige Validierung: Geometrie wird per CMM-Prüfung bestätigt und thermische Verformungsprüfung gemäß Luftfahrtvorschriften durchgeführt.

Ergebnisse und Verifizierung

  1. Kriechfestigkeit: CMSX-4 Nachbrennersegmente bestanden 1000-stündige Kriechprüfung bei 1120°C mit <1% Dehnung.

  2. Kornorientierungsgenauigkeit: EBSD bestätigte <001>-Orientierung innerhalb von 12° Abweichung für 100% der Teile.

  3. Thermische Ermüdungslebensdauer: Erfolgreich 20.000 thermische Zyklen von 300°C bis 1150°C ohne Rissbildung überstanden.

  4. Oxidationsbeständigkeit: Nach TBC behandelte Teile widerstanden der Oxidation 1500 Stunden lang in zyklischem Kerosinabgas.

  5. Maßgenauigkeit: Endbearbeitung innerhalb von ±0,02 mm an Pass- und Dichtungsflächen verifiziert.

FAQs

  1. Was sind die Vorteile des Richtungsgusses für Nachbrennerkomponenten?

  2. Welche Legierungen werden am häufigsten für richtungsgegossene Düsen und Flammhalter verwendet?

  3. Wie verbessert die Kornorientierung die Kriech- und Ermüdungsleistung in Nachbrennern?

  4. Kann Richtungsguss komplexe Hohlgeometrien in Nachbrennerschaufeln unterstützen?

  5. Welche Prüfmethoden werden verwendet, um Kornausrichtung und Teileintegrität sicherzustellen?
