Hersteller von kundenspezifischen Flugzeugtriebwerksschaufeln für Hochtemperatur-Anwendungen in der...

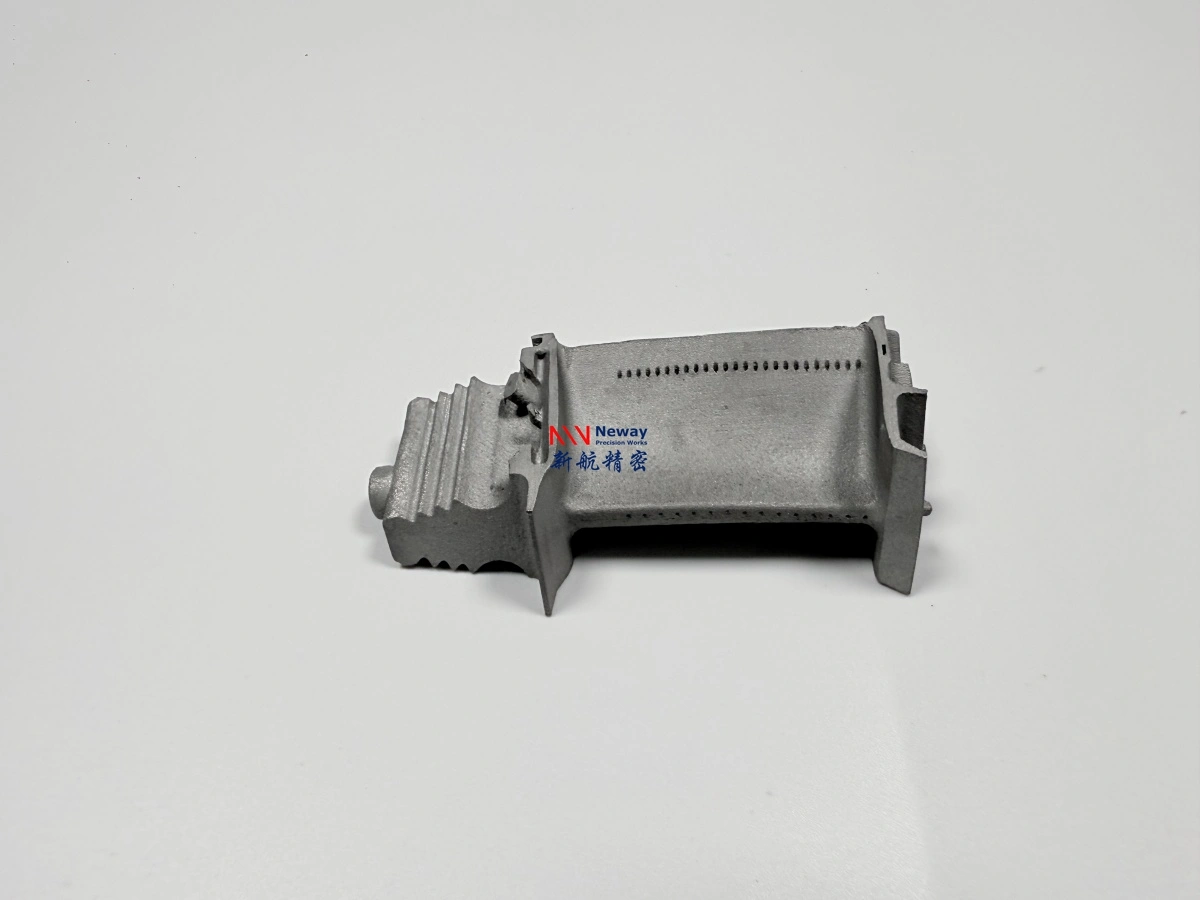

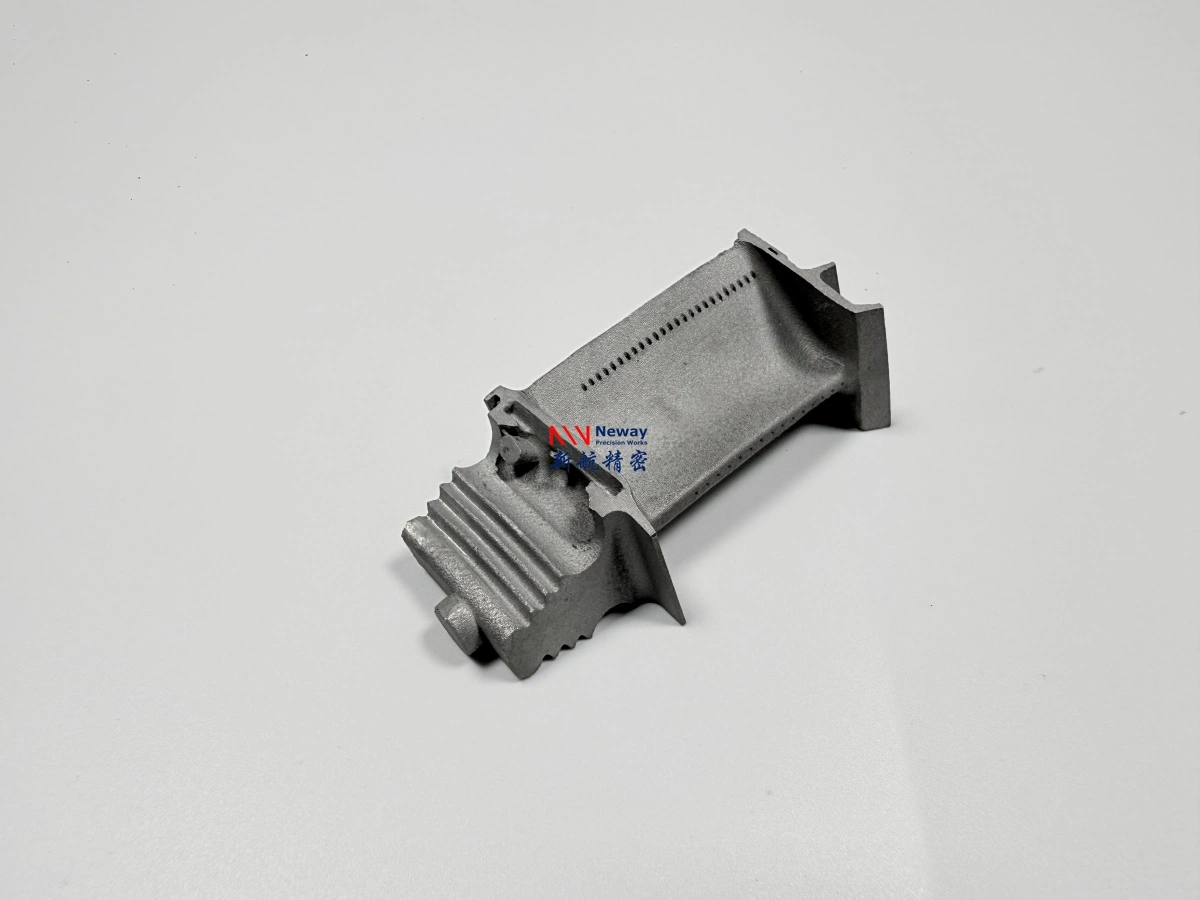

NewayAeroTech fertigt kundenspezifische Flugzeugtriebwerksschaufeln für Hochtemperatur-Anwendungen in der Luftfahrtturbine, einschließlich Prototypenschaufeln, Kleinserien-Luftfahrttriebwerksschaufeln, UAV-Turbinenschaufeln und Turbinenschaufelkomponenten aus Superlegierungen für Entwicklungs-, Test- und Ersatzprojekte.

Flugzeugtriebwerksschaufeln arbeiten unter Bedingungen hoher Temperatur, Zentrifugallast, Oxidation, Vibration, thermischer Ermüdung und komplexer Gasströmung. Für Anwendungen in Luftfahrtturbinen muss die Schaufelfertigung die Leistung von Superlegierungsmaterialien, die Kristallstruktur, die Tragflügelgeometrie, die Genauigkeit des Schaufelfußes, die Plattformabmessungen, Kühlmerkmale, den Oberflächenzustand, die Wärmebehandlung, die Beschichtungsvorbereitung und die Endprüfung kontrollieren.

NewayAeroTech unterstützt die Fertigung von Teilen für die Luft- und Raumfahrt durch Gießen von Superlegierungen, CNC-Bearbeitung, EDM, Wärmebehandlung, Nachbearbeitung, Beschichtungsvorbereitung und Inspektion für kundenspezifische Flugzeugturbinenschaufelprojekte.

Direkte Antwort: Hersteller von kundenspezifischen Flugzeugtriebwerksschaufeln

NewayAeroTech fertigt kundenspezifische Flugzeugtriebwerksschaufeln mittels Gießen von Superlegierungen, CNC-Bearbeitung, EDM, Wärmebehandlung, Beschichtungsvorbereitung und Inspektion. Abhängig vom Schaufeldesign, der Betriebstemperatur, den Materialanforderungen und dem Inspektionsstandard kann der Fertigungsweg Einkristallguss, gerichteten Guss, Vakuum-Feinguss, präzise CNC-Bearbeitung, EDM-Bearbeitung von Kühlmerkmalen und Nachbearbeitung umfassen.

Unsere Unterstützung bei der Fertigung kundenspezifischer Flugzeugtriebwerksschaufeln kann Folgendes abdecken:

• Luftfahrtturbinenschaufeln für Prototypen- und Validierungsprojekte

• Kundenspezifische Turbinenschaufeln für UAVs und kleine Turbinentriebwerke

• Unterstützung bei der Herstellung von Einkristall-Turbinenschaufeln

• Gelenkt erstarrte Luftfahrtturbinenschaufeln

• Rohlinge und fertige Schaufelkomponenten aus Superlegierungen für Turbinen

• CNC-bearbeitete Schaufelfüße, Plattformen, Bezugsflächen und Montageschnittstellen

• EDM-bearbeitete Kühllöcher, Schlitze und lokale Schaufelmerkmale

Ziel ist es, Flugzeugtriebwerksschaufeln mit kontrollierter Tragflügelform, Genauigkeit des Schaufelfußes, Materialkonsistenz, Oberflächenqualität und Inspektationsdokumentation zu liefern.

Anforderungen an Luftfahrtschaufeln

Luftfahrtturbinenschaufeln gehören zu den anspruchsvollsten Hochtemperaturkomponenten in einem Flugzeugtriebwerk. Sie müssen Festigkeit und Geometrie beibehalten, während sie heißem Gas, hohen Rotationsgeschwindigkeiten, Vibrationen, thermischen Zyklen, Oxidation und komplexen aerodynamischen Belastungen ausgesetzt sind.

Zu den wichtigsten Anforderungen an Luftfahrtschaufeln gehören:

• Hochtemperaturfestigkeit unter Turbinenbetriebsbedingungen

• Kriechbeständigkeit für langfristige Dimensionsstabilität

• Oxidations- und Heißkorrosionsbeständigkeit in Verbrennungsgasumgebungen

• Ermüdungsbeständigkeit unter Vibration und wiederholten Triebwerkszyklen

• Stabiles Tragflügelprofil für aerodynamische Leistung

• Präzise Schaufelfußgeometrie für sicheren Lasttransfer

• Kontrollierte Kühllöcher und interne oder externe Kühlmerkmale, falls erforderlich

• Oberflächenzustand, geeignet für Beschichtungsvorbereitung und Endinspektion

Da diese Anforderungen miteinander verbunden sind, muss die Fertigung von Flugzeugtriebwerksschaufeln als vollständiger Prozessweg und nicht als einzelner Guss- oder Bearbeitungsvorgang geplant werden.

Geeignete Fertigungswege für Flugzeugtriebwerksschaufeln

Der richtige Fertigungsweg hängt vom Schaufelstadium, der Betriebstemperatur, der Legierungsklasse, den Anforderungen an die Kristallstruktur, dem Kühldesign und dem Kundeninspektionsstandard ab. Luftfahrtturbinenschaufeln können Einkristallguss, gerichteten Guss, Vakuum-Feinguss, CNC-Bearbeitung, EDM, Wärmebehandlung und Endinspektion erfordern.

Einkristallguss wird verwendet, wenn die Schaufel eine verbesserte Hochtemperatur-Kriechbeständigkeit und die Eliminierung von Korngrenzen erfordert. Gerichteter Guss eignet sich für ausgewählte Turbinenschaufeln, die ein kontrolliertes Kornwachstum entlang der Hauptspannungsrichtung erfordern. Vakuum-Feinguss kann komplexe Schaufelrohlinge aus Superlegierungen mit nahezu endkonturnaher Tragflügel- und Plattformgeometrie unterstützen.

Materialoptionen für Luftfahrtturbinenschaufeln

Flugzeugtriebwerksschaufeln werden üblicherweise aus fortschrittlichen Nickelbasis-Superlegierungen, Einkristalllegierungen und anderen Hochtemperaturmaterialien gefertigt. Die Materialauswahl hängt vom Schaufelstadium, der Turbineneintrittstemperatur, dem Spannungsniveau, dem Kühldesign, dem Beschichtungssystem und der ursprünglichen Spezifikation ab.

NewayAeroTech unterstützt das CMSX-Serien-Vakuum-Feingussverfahren für ausgewählte Einkristall-Schaufelanwendungen, das Rene-Legierungen-Vakuum-Feingussverfahren für fortschrittliche Heißsection-Komponenten in der Luftfahrt und das Inconel-Legierungen-Vakuum-Feingussverfahren für Projekte mit Turbinenschaufeln und Heißsection-Komponenten auf Nickelbasis.

Zu den typischen Materialfamilien gehören:

• CMSX-Serienlegierungen für Einkristall-Turbinenschaufelanwendungen

• Rene-Legierungen für fortschrittliche Hochtemperatur-Luftfahrtturbinenkomponenten

• Inconel-Legierungen für gegossene und bearbeitete Turbinenteile auf Nickelbasis

• Kundenspezifizierte Einkristalllegierungen für Hochtemperatur-Schaufelprogramme

• Äquivalente Superlegierungen, geprüft gemäß Betriebstemperatur und Inspektionsanforderungen

Bei Projekten für Luftfahrtturbinenschaufeln sollte die Materialauswahl anhand von Zeichnungen, Spezifikationen, Testanforderungen oder technischen Kundendaten bestätigt werden. Eine visuell ähnliche Legierung sollte ohne technische Prüfung nicht als Ersatz verwendet werden.

Einkristall- und Gerichteter Guss für Hochtemperaturschaufeln

Hochtemperatur-Flugzeugtriebwerksschaufeln erfordern möglicherweise eine kontrollierte Kristallstruktur, da Kriechfestigkeit und Ermüdungsverhalten im Turbinenbetrieb kritisch sind. Einkristall- und gerichteter Guss werden eingesetzt, wenn herkömmlicher isotroper Guss die Betriebsanforderungen der Schaufel nicht erfüllen kann.

Einkristallguss eliminiert Korngrenzen in der Schaufelstruktur, was die Hochtemperatur-Kriechbeständigkeit für fortschrittliche Turbinenschaufelanwendungen verbessern kann. Gerichteter Guss steuert das Kornwachstum in einer bevorzugten Richtung und hilft der Schaufel, Hochtemperaturbelastungen entlang des Hauptspannungspfades zu widerstehen.

Die Auswahl zwischen Einkristall-, gerichtetem und konventionellem Vakuum-Feinguss hängt ab von:

• Schaufelstadium und Triebwerksbetriebstemperatur

• Rotationsgeschwindigkeit und Zentrifugallast

• Anforderungen an Kriechlebensdauer und Ermüdungslebensdauer

• Originalzeichnung oder Kundenspezifikation

• Materialklasse und Anforderung an die Kristallstruktur

• Inspektionsstandard und Abnahmekriterien

Für Ersatz-, Prototypen- oder Validierungsschaufeln sollte die Anforderung an die Kristallstruktur vor Beginn der Werkzeugherstellung und des Gusses bestätigt werden.

CNC-Bearbeitung für Schaufelfüße, Plattformen und Schnittstellen

Der Guss formt die Hauptschaufelgeometrie, aber für die finale funktionale Genauigkeit ist eine CNC-Bearbeitung erforderlich. Schaufelfüße, Plattformen, Montagebezüge, Dichtflächen und Montageschnittstellen erfordern meist engere Toleranzen als der gegossene Tragflügelkörper.

NewayAeroTech bietet CNC-Bearbeitung von Superlegierungen für Luftfahrtturbinenschaufeln und Hochtemperaturlegierungskomponenten an. Die Bearbeitung schwer zerspanbarer Superlegierungen erfordert geeignete Werkzeuge, starre Vorrichtungen, kontrollierte Parameter und sorgfältige Inspektion.

Kritische CNC-bearbeitete Schaufelmerkmale umfassen:

• Tannenbaumfüße, Schwalbenschwanzfüße oder kundenspezifische Fußformen

• Schaufelplattformen und Dichtkontaktflächen

• Bezugsflächen für Inspektion und Montage

• Spitzenbezogene Flächen und Bereiche zur Spielregelung

• Montageschnittstellen und lokale Positioniermerkmale

• Tragflügelkantenverrundung, falls in der Zeichnung spezifiziert

Die Bearbeitung des Schaufelfußes ist besonders wichtig, da der Fuß die Zentrifugallast auf die Turbinenscheibe überträgt. Maßabweichungen, Bearbeitungsspuren, scharfe Übergänge oder Oberflächenfehler in diesem Bereich können die Zuverlässigkeit der Schaufel beeinträchtigen.

EDM und Kontrolle der Kühlmerkmale für Flugzeugtriebwerksschaufeln

Einige Luftfahrtturbinenschaufeln enthalten Kühllöcher, Schlitze und lokale Merkmale, die durch konventionelle Bearbeitung schwer zu verarbeiten sind. Da Superlegierungen und Einkristalllegierungen hart und hitzebeständig sind, wird EDM oft für kleine, präzise und im Werkzeugzugang eingeschränkte Schaufelmerkmale verwendet.

EDM-Bearbeitung kann unterstützen:

• Kühllöcher und lokale Luftstrommerkmale

• Schlitze, Nuten und dünne lokale Begrenzungen

• Scharfe Merkmale, die mechanisch schwer zu bearbeiten sind

• Kleine lokale Öffnungen in harten Schaufelabschnitten aus Superlegierungen

• Merkmale in der Nähe von Übergangsbereichen zwischen Tragflügel, Plattform und Fuß

Die Kontrolle von EDM-Merkmalen sollte Lochposition, Lochdurchmesser, Kantenqualität, Wiedererstarrungsschicht, Oberflächenzustand, Reinigung nach dem EDM und Kompatibilität mit der Beschichtungsvorbereitung umfassen. Kühlmerkmale müssen sorgfältig inspiziert werden, da sie die lokale Schaufeltemperatur und die Lebensdauer beeinflussen.

Nachbearbeitung: Wärmebehandlung, HIP und Beschichtungsvorbereitung

Die Nachbearbeitung ist für Flugzeugtriebwerksschaufeln unerlässlich, da die Endleistung sowohl vom Materialzustand als auch von der Oberflächenqualität abhängt. Nach dem Guss und der Bearbeitung können Turbinenschaufeln Wärmebehandlung, HIP-Prüfung, Spannungsarmglühen, Oberflächenfinish, Reinigung und Beschichtungsvorbereitung erfordern.

NewayAeroTech unterstützt Nachbearbeitungsprozesse für Superlegierungen für Hochtemperatur-Luftfahrtturbinenkomponenten.

Die Nachbearbeitung kann Folgendes umfassen:

• Lösungs- und Ausscheidungshärtung gemäß den Anforderungen der Legierung

• Spannungsarmglühen nach Guss, CNC-Bearbeitung oder EDM, falls erforderlich

• HIP-Prüfung für ausgewählte Schaufelgussteile mit Anforderungen an die innere Dichte

• Entgraten und Kantenfinish rund um Füße, Plattformen und Kühlmerkmale

• Oberflächenreinigung vor der Inspektion oder Beschichtung

• Beschichtungsvorbereitung für oxidationsbeständige oder Wärmedämmschichtsysteme

Wenn eine Beschichtung erforderlich ist, sollten Beschichtungszugabe und Maskierungsanforderungen vor der finalen Bearbeitung geprüft werden. Die Beschichtungsdicke kann Plattformschnittstellen, Kühllöcher, Schaufelspitzenspiel und lokale Montagegeometrien beeinflussen.

Inspektionsschwerpunkte für kundenspezifische Flugzeugtriebwerksschaufeln

Die Inspektion ist für kundenspezifische Flugzeugtriebwerksschaufeln kritisch, da das Teil Anforderungen an Material, Guss, Bearbeitung, Kühlung, Oberfläche und Geometrie erfüllen muss. Inspektionsanforderungen sollten vor Angebotserstellung und Produktion bestätigt werden.

Zusätzliche Inspektionen können CMM-Berichte, Oberflächenrauheit, Messung von Kühllöchern, Wärmebehandlungsprotokolle, Härteprüfungen, Überprüfung der Beschichtungsvorbereitung und kundenspezifische Erstmusterprüfberichte umfassen.

Prototypen- und Kleinserienfertigung von Luftfahrtschaufeln

Projekte für Flugzeugtriebwerksschaufeln werden oft durch Prototypenvalidierung entwickelt, bevor sie in die Kleinserien- oder Serienfertigung übergehen. Dies ist besonders häufig bei UAV-Turbinentriebwerken, kleinen Turbofan-Programmen, Entwicklungstriebwerken und Projekten zum Testen von Hochtemperaturmaterialien der Fall.

Die Fertigung von Prototypenschaufeln kann Kunden helfen, Folgendes zu verifizieren:

• Machbarkeit der Materialauswahl und des Gusswegs

• Tragflügelgeometrie und Fußpassung

• Bearbeitung von Kühlmerkmalen und Inspektionsmethode

• Reaktion auf Wärmebehandlung und Dimensionsstabilität

• Oberflächenzustand vor Beschichtung oder Test

• Anforderungen an die Erstmusterinspektion vor der Serienproduktion

Für die Kleinserienfertigung kann NewayAeroTech Prozesswiederholbarkeit, Inspektionsdokumentation und kontrollierte Lieferung gemäß dem Validierungsplan des Kunden unterstützen.

Checkliste für Angebotsanfragen (RFQ) bei kundenspezifischen Flugzeugtriebwerksschaufeln

Um kundenspezifische Flugzeugtriebwerksschaufeln genau zu kalkulieren, sollten Kunden technische Daten zu Geometrie, Material, Prozess, Inspektion und Anwendungsbedingungen bereitstellen.

Eine vollständige RFQ sollte Folgendes enthalten:

• Schaufelname, Triebwerkstyp, Turbinenstufe, Teilenummer und Revisionsstand, falls verfügbar

• 2D-Zeichnung mit Toleranzen, Bezügen, Materialhinweisen und Inspektionsanforderungen

• 3D-CAD-Modell zur Überprüfung von Tragflügel, Plattform, Fuß und Kühlmerkmalen

• Erforderliche Materialklasse, wie CMSX, Rene, Inconel oder kundenspezifizierte Einkristalllegierung

• Anforderung an den Gussweg, wie Einkristall, gerichtet oder Vakuum-Feinguss

• Anforderungen an Wärmebehandlung, HIP, Beschichtung, Oberflächenfinish oder Nachbearbeitung

• Anforderungen an Kühllöcher, Schlitze, Plattform, Fuß, Tragflügelkante und Schaufelspitze

• Inspektionsanforderungen wie CMM, FPI, Röntgen, CT, Kornstruktur, Materialbericht oder Erstmusterbericht

• Menge für Prototyp, Testcharge, Kleinserienproduktion oder Langzeitlieferung

• Lieferplan, Verpackungs- und Dokumentationsanforderungen

Wenn das Projekt auf einem Muster oder Reverse Engineering basiert, sollten Kunden Musterfotos, Scandaten, Materialinformationen, Beschichtungszustand und Hinweise zur funktionalen Montage bereitstellen.

Fazit

Kundenspezifische Flugzeugtriebwerksschaufeln für Hochtemperatur-Anwendungen in der Luftfahrtturbine erfordern eine fortschrittliche Fertigung mit Superlegierungen und eine strikte Prozesskontrolle. Eine erfolgreiche Schaufelfertigung hängt von der Materialauswahl, dem Gussweg, der Kristallstruktur, der Tragflügelgenauigkeit, der Fußbearbeitung, der Kontrolle der Kühlmerkmale, der Wärmebehandlung, der Beschichtungsvorbereitung und der Inspektionsdokumentation ab.

NewayAeroTech unterstützt die Fertigung von Flugzeugtriebwerksschaufeln für Luftfahrtturbinenschaufeln, UAV-Turbinentriebwerksschaufeln, Prototypenschaufeln, Kleinserien-Luftfahrttriebwerksschaufeln und Hochtemperatur-Testkomponenten aus Superlegierungen. Unsere Fähigkeiten umfassen Einkristallguss, gerichteten Guss, Vakuum-Feinguss, CNC-Bearbeitung von Superlegierungen, EDM, Wärmebehandlung, Nachbearbeitung, Materialverifizierung, FPI, Röntgen, CMM-Inspektion und finale Dokumentation.

Für ein Angebot für kundenspezifische Flugzeugtriebwerksschaufeln senden Sie bitte Schaufelzeichnungen, 3D-CAD-Dateien, Materialanforderungen, Anforderungen an den Gussweg, Details zu Kühlmerkmalen, Inspektionsstandards, Mengen und Lieferziele. NewayAeroTech kann den geeignetsten Fertigungsweg für Ihr Luftfahrtturbinenschaufelprojekt prüfen.
