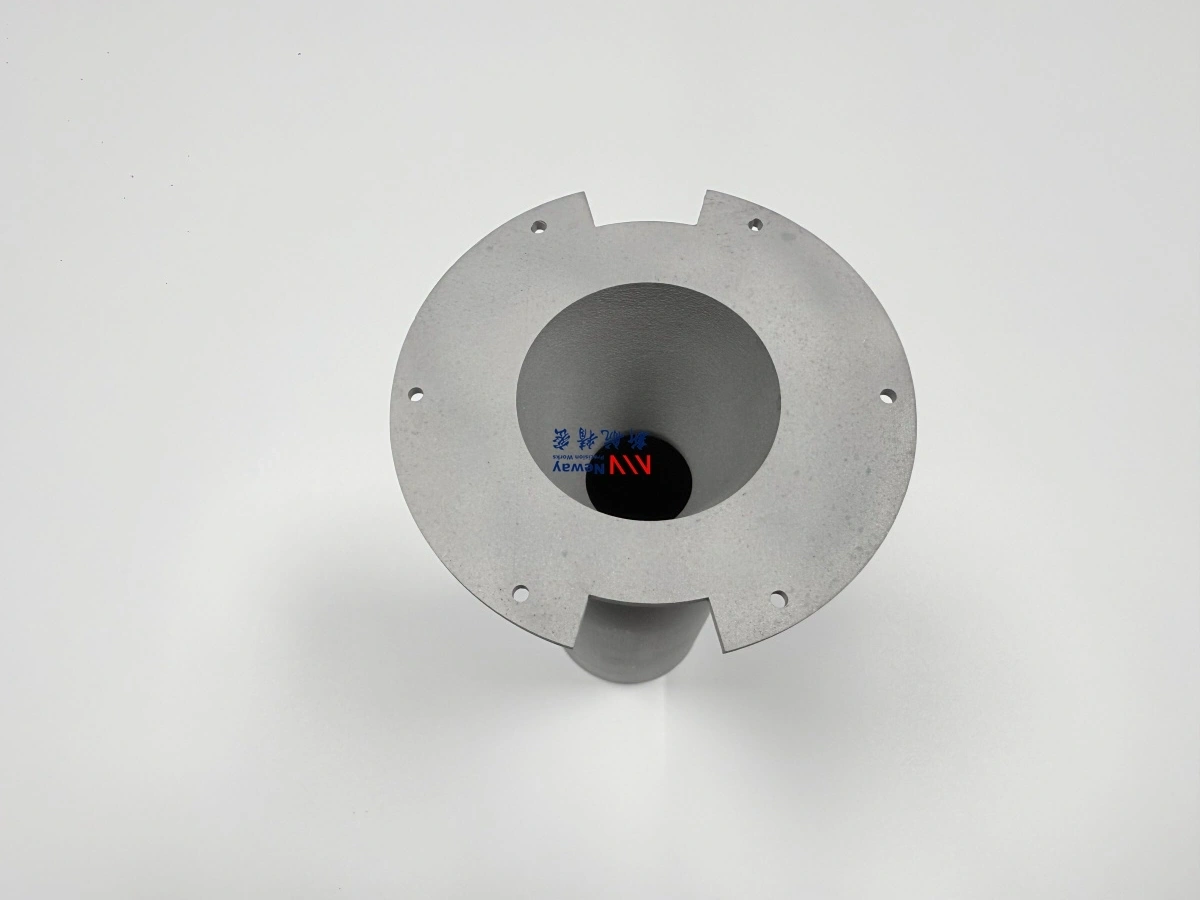

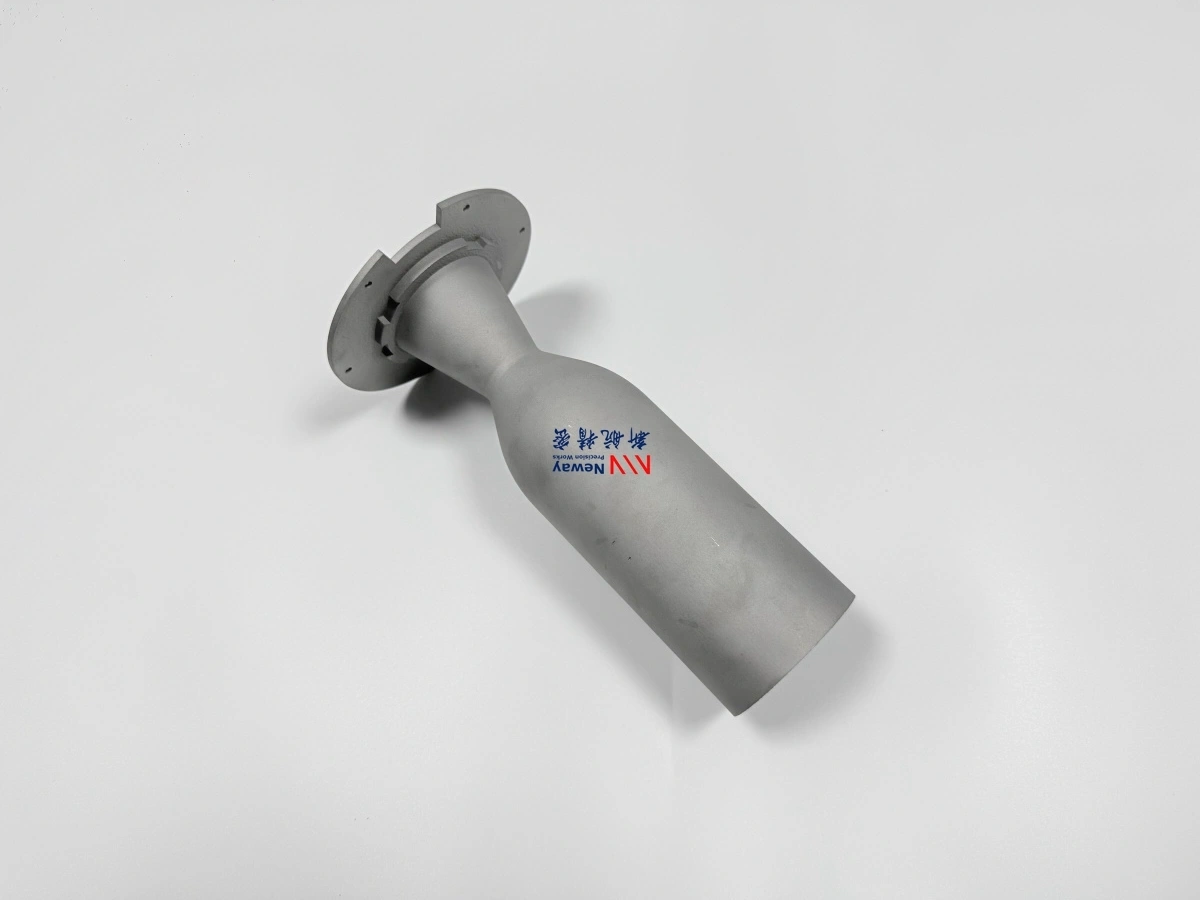

Hersteller von Brennkammerteilen für Flugzeugtriebwerke und UAV-Turbinensysteme

NewayAeroTech fertigt kundenspezifische Brennkammerteile für Flugzeugtriebwerke, UAV-Turbinensysteme, kleine Turbojet-Triebwerke, kleine Mantelstromtriebwerke sowie Entwicklungsprojekte im Bereich der Luftfahrtantriebe. Zu diesen Komponenten gehören Brennkammerauskleidungen, Flammenrohre, Übergangskanäle, Teile für Kraftstoffdüsen, Hitzeschilde, Abgaskonusse und weitere Hochtemperaturkomponenten des Verbrennungsabschnitts.

Im Gegensatz zu Turbinenschaufeln und Leitapparaten sind Brennkammerteile hauptsächlich direkter Flamme, thermischen Wechselbelastungen, Oxidation, Heißgaserosion, Kühlluftströmung, Vibrationen und dünnwandiger Verformung ausgesetzt. Ihre Fertigungsqualität hängt von der Materialauswahl, der Wanddickenkontrolle, der Genauigkeit der Kühlbohrungen, dem Umform- oder Gießverfahren, der CNC-Bearbeitung, der EDM-Bearbeitung, dem Tiefbohren, der Beschichtungsvorbereitung und der Prüfung ab.

NewayAeroTech unterstützt die Fertigung von Teilen für die Luft- und Raumfahrt für Hochtemperatur-Brennkammerkomponenten, die in der Prototypenvalidierung, der Entwicklung von UAV-Turbinen, dem Testen kleiner Triebwerke und Programmen zur Fertigung von Heißsection-Komponenten für die Luftfahrt eingesetzt werden.

Direkte Antwort: Hersteller von Brennkammerteilen für Flugzeug- und UAV-Triebwerke

NewayAeroTech fertigt Brennkammerteile für Flugzeugtriebwerke, UAV-Turbinen und Luftfahrtantriebssysteme unter Verwendung von Superlegierungs-Gussverfahren, CNC-Bearbeitung, EDM, Tiefbohren, Wärmebehandlung, Nachbearbeitung und Prüfung. Je nach Komponentendesign kann der Fertigungsweg Dünnwandumformung, ausgewähltes Vakuum-Feingießen, Präzisionsbearbeitung, Bearbeitung von Kühllöchern, Schweißunterstützung, Oberflächenvorbereitung und finale Qualitätsdokumentation umfassen.

Unsere Unterstützung bei der Fertigung von Brennkammerkomponenten umfasst:

• Kundenspezifische Brennkammerauskleidungen für Flugzeugtriebwerke und UAV-Turbinen

• Flammenrohre und dünnwandige Verbrennungsstrukturen

• Übergangskanäle und Komponenten für den Heißgastransport

• Teile für Kraftstoffdüsen und Verbrennungshardware

• Hitzeschilde und Komponenten für den Wärmeschutz

• Abgaskonusse und abgasbezogene Thermoteile

• Brennkammerkomponenten für Prototypen und Kleinserien

Ziel ist es, Hochtemperatur-Verbrennungsteile mit kontrollierter Geometrie, stabilem Materialzustand, sauberen Kühlmerkmalen, beschichtungsfähigen Oberflächen und Prüfprotokollen bereitzustellen, die für Entwicklungs- und Validierungsprogramme in der Luftfahrt geeignet sind.

Typische Brennkammerkomponenten für Luftfahrtturbinen

Die Brennkammer ist der Abschnitt, in dem Kraftstoff und verdichtete Luft gemischt, gezündet, stabilisiert und in Richtung des Turbinen-Heißabschnitts geleitet werden. Komponenten in diesem System müssen Flammenstabilität, Kühlluftströmung, Wärmeschutz und den Übergang des Gaswegs managen und dabei eine leichte und kompakte Triebwerksarchitektur gewährleisten.

Zu den typischen Verbrennungsteilen für Flugzeugtriebwerke und UAV-Turbinen gehören:

• Brennkammerauskleidungen und Auskleidungssegmente

• Flammenrohre und Flammenhalter

• Teile für Kraftstoffdüsen und hardwarebezogene Komponenten für die Kraftstoffeinspritzung

• Hitzeschilde und lokale Wärmeschutzteile

• Übergangskanäle und Kanäle für den Heißgastransport

• Kühlhülsen, Ringe, Halterungen, Kappen und unterstützende Hardware

• Abgaskonusse und abgasbezogene Hochtemperaturkomponenten

Für die Entwicklung von UAV-Turbinen und kleinen Flugtriebwerken werden diese Teile oft als Prototypen oder in kleinen Stückzahlen benötigt. Daher sind Fertigungsflexibilität, schnelles DFM-Feedback und zuverlässige Prüfung für die technische Validierung von großer Bedeutung.

Betriebsumgebung von Verbrennungsteilen für Flugzeugtriebwerke

Verbrennungsteile von Flugzeugtriebwerken arbeiten in einer extremen thermischen und mechanischen Umgebung. Sie sind während des Triebwerksbetriebs direkter oder indirekter Flamme, Hochtemperatur-Verbrennungsgasen, Oxidation, kraftstoffbedingter Korrosion, Kühlluftströmung, Druckschwankungen, akustischen Vibrationen und schnellen thermischen Wechselbelastungen ausgesetzt.

Typische Betriebsbedingungen umfassen:

• Hochtemperaturverbrennung und Flammenexposition

• Wiederholte thermische Wechselbelastungen beim Start, bei Beschleunigung, Abschaltung und Testbetrieb

• Oxidation und Heißgaskorrosion an flammenzugewandten Oberflächen

• Kraftstoffspray, Erosion durch Verbrennungsgase und lokale Hot Spots

• Filmkühlung, Verdünnungsluftströmung und Prallkühleffekte

• Dünnwandverformung verursacht durch thermische Spannungen und Vibrationen

• Oberflächenabbau vor oder nach der Beschichtungsexposition

Aufgrund dieser Bedingungen müssen Verbrennungsteile primär unter Aspekten der thermischen Stabilität, Kühleffizienz, Materialoxidationsbeständigkeit und des Oberflächenzustands konstruiert und gefertigt werden, nicht nur hinsichtlich ihrer äußeren Form.

Fertigungsherausforderungen bei Brennkammerteilen

Brennkammerkomponenten sind schwer zu fertigen, da sie oft dünnwandige Strukturen, Kühllöcher, gekrümmte Oberflächen, Schweißbereiche, Schnittstellen zu Hitzeschilden und beschichtungskontrollierte Oberflächen kombinieren. Kleine Dimensionsfehler können die Luftströmung, Verbrennungsstabilität, Passgenauigkeit oder den Wärmeschutz beeinträchtigen.

Zu den wichtigsten fertigungstechnischen Herausforderungen gehören:

• Dünnwandumformung und Kontrolle von Verzug

• Position, Durchmesser, Winkel und Randqualität von Kühllöchern

• Filmkühlung, Verdünnungslöcher, Schlitze und lokale Luftströmungsmerkmale

• Schweißbereiche und Kontrolle der wärmebeeinflussten Zone bei erforderlicher Fertigung

• Rundheit, Kontur und Flanschausrichtung für Auskleidungs- und Kanalcomponenten

• Oberflächenrauheit und Sauberkeit vor der Beschichtung oder dem Triebwerkstest

• Materialstabilität nach Wärmebehandlung, Bearbeitung oder Nachbearbeitung

Für Luftfahrt-Prototypenprogramme müssen diese Herausforderungen frühzeitig geprüft werden, da Fertigungsweg, Prüfumfang und Werkzeugstrategie direkt die Durchlaufzeit und die Validierungskosten beeinflussen.

Prozessweg für Brennkammerkomponenten in der Luftfahrt

Brennkammerteile können je nach Größe, Wanddicke, Legierung, Geometrie, Kühlstruktur und Prototypenstatus unterschiedliche Prozesswege erfordern. Einige Komponenten werden umgeformt und geschweißt. Einige lokale Teile werden aus Rohlingen bearbeitet. Einige komplexe Hochtemperaturmerkmale können durch Vakuum-Feinguss vor der Bearbeitung und Nachbearbeitung hergestellt werden.

NewayAeroTech unterstützt das Vakuum-Feingießen für ausgewählte Hochtemperatur-Verbrennungskomponenten, bei denen eine near-net-shape-Geometrie, integrierte Merkmale oder komplexer Legierungsguss erforderlich sind. Für präzise Schnittstellen, Hardware für Kraftstoffdüsen, Flansche, Halterungen und lokale Verbrennungsmerkmale kann die CNC-Bearbeitung von Superlegierungen die finale Maßgenauigkeit sicherstellen.

Ein typischer Fertigungsweg kann Folgendes umfassen:

1. Überprüfung des Brennkammerdesigns, CAD-Modells, Materialanforderungen und Prototypenziels

2. Bewertung des Weges für Umformung, Guss, Bearbeitung, Schweißen, EDM oder Bohren

3. Herstellung von Rohlingen für Brennkammerauskleidung, Flammenrohr, Kanal, Schild oder Düsenhardware

4. Bearbeitung von Montageflächen, Flanschen, Bezugsmerkmalen, Kraftstoffschnittstellen und Dichtbereichen

5. Bearbeitung von Kühllöchern, Schlitzen, Verdünnungslöchern und Luftströmungsmerkmalen

6. Anwendung von Wärmebehandlung, Spannungsarmglühen, Reinigung oder Oberflächenvorbereitung bei Bedarf

7. Prüfung von Wanddicke, Lochposition, Rundheit, Abmessungen, Oberflächenrissen und Materialzustand

Bearbeitung von Kühllöchern und Luftströmungsmerkmalen

Kühllöcher und Luftströmungsmerkmale sind kritisch für Verbrennungsteile von Flugzeugtriebwerken. Sie helfen, die Wandtemperatur zu regulieren, das Flammenverhalten zu stabilisieren, die Verdünnungsluft zu steuern und dünnwandige Auskleidungen vor lokaler Überhitzung zu schützen.

Das Tiefbohren in Superlegierungen kann ausgewählte Verbrennungsteile unterstützen, bei denen tiefe, enge oder luftströmungsrelevante Löcher erforderlich sind. EDM kann ebenfalls für kleine Löcher, winklige Löcher, Öffnungen in dünnen Wänden, Schlitze oder merkmalsbedingt schwer zugängliche Bereiche in Hochtemperaturlegierungen eingesetzt werden.

Die Kontrolle der Kühlmerkmale sollte sich konzentrieren auf:

• Lochdurchmesser und Toleranz

• Lochposition und Konsistenz des Musters

• Lochwinkel und Richtung der Luftströmung

• Randqualität, Gratentfernung und Vermeidung von Durchbrennern

• Wanddicke um Löcher und Schlitze herum

• Sauberkeit vor Beschichtung, Montage oder Triebwerkstest

Wenn Kühllöcher ungenau oder blockiert sind, kann die Wandtemperatur der Brennkammerauskleidung ansteigen, was zu thermischen Ermüdungsrissen, Hot Spots, Beschädigungen der Beschichtung oder einem vorzeitigen Teileversagen führt.

Materialauswahl für Brennkammerteile

Brennkammerteile erfordern Hochtemperaturlegierungen mit Oxidationsbeständigkeit, Widerstand gegen thermische Ermüdung, Verarbeitbarkeit und Dimensionsstabilität. Die Materialauswahl hängt von der Verbrennungstemperatur, der Triebwerksgröße, der Kraftstoffumgebung, der Kühlstrategie, dem Beschichtungssystem und den Kundenspezifikationen ab.

Gängige Materialoptionen umfassen Hastelloy X, Haynes 188, Inconel 625, Inconel 718 und Nimonic-Legierungen. NewayAeroTech unterstützt das Vakuum-Feingießen von Hastelloy-Legierungen für oxidationsbeständige Hochtemperatur-Verbrennungskomponenten, das Vakuum-Feingießen von Inconel-Legierungen für nickelbasierte Luftfahrt- und Turbinenteile sowie das Vakuum-Feingießen von Nimonic-Legierungen für ausgewählte nickelbasierte Hochtemperaturanwendungen.

Für die Prototypenentwicklung sollte die Materialauswahl basierend auf Testtemperatur, erwarteter Zykluslebensdauer, Beschichtungsplan und Prüfanforderungen bestätigt werden.

Nachbearbeitung und Oberflächenvorbereitung für Verbrennungsteile

Nach Umformung, Guss, CNC-Bearbeitung, EDM oder Bohren können Brennkammerteile Wärmebehandlung, Spannungsarmglühen, Entgraten, Polieren, Reinigen, Beschichtungsvorbereitung und finale Prüfung erfordern. Der Oberflächenzustand ist besonders wichtig, da Verbrennungskomponenten Oxidation, Heißgaserosion und Anforderungen an die Beschichtungshaftung ausgesetzt sind.

NewayAeroTech unterstützt die Nachbearbeitung von Superlegierungen für Hochtemperatur-Luftfahrtkomponenten, die vor der Lieferung oder dem Testen eine kontrollierte Endbearbeitung erfordern.

Die Nachbearbeitung kann Folgendes umfassen:

• Wärmebehandlung oder Spannungsarmglühen gemäß Legierungsanforderungen

• Entgraten um Löcher, Schlitze, Ausschnitte, Kanten und Schweißbereiche

• Oberflächenreinigung und Oxidentfernung

• Kontrolle der Oberflächenrauheit zur Beschichtungsvorbereitung

• Planung der Abdeckung für beschichtungskontrollierte Schnittstellen

• Reinigung von Luftkanälen und Kühllöchern vor der Prüfung

• Finale visuelle, dimensionale und oberflächenbezogene Überprüfung

Wenn eine Beschichtung erforderlich ist, sollte das Beschichtungsmaß vor der finalen Lochbearbeitung und Bearbeitung geplant werden. Der Beschichtungsaufbau kann den Durchmesser der Kühllöcher, die Konsistenz der Luftströmung, Dichtflächen und die Passgenauigkeit bei der Montage beeinflussen.

Schwerpunkte der Prüfung für Verbrennungskomponenten von Flugzeugen und UAVs

Die Prüfung von Brennkammerteilen sollte die dünnwandige Geometrie, die Kühlfunktion, den Materialzustand, die Oberflächenqualität und die Montagepassgenauigkeit verifizieren. Der Prüfplan sollte vor der Produktion bestätigt werden, da Programme zur Prototypenvalidierung und flugbezogene Entwicklungsprogramme spezifische Aufzeichnungen erfordern können.

Zusätzliche Prüfungen können KMM-Messungen, Sichtprüfungen, Schweißnahtprüfungen, Berichte zur Oberflächenrauheit, Lochberichte, Härteprüfungen und kundenspezifische Erstmusterdokumentationen umfassen.

Unterstützung bei Prototypen und Verbrennungsvalidierung

Projekte für Brennkammern von Flugzeugtriebwerken und UAV-Turbinen beginnen oft mit Prototypentests. Die ersten Teile können zur Validierung der Verbrennung, Bewertung des thermischen Ansprechverhaltens, Testing von Kühllöchern, Beschichtungsversuchen oder Prüfständen für Triebwerke verwendet werden.

Prototyp-Verbrennungsteile können Kunden helfen, Folgendes zu validieren:

• Geometrie der Brennkammerauskleidung und Struktur des Flammenrohrs

• Anordnung der Kühllöcher und Konsistenz der Luftströmung

• Oxidationsbeständigkeit und thermische Stabilität des Materials

• Oberflächenzustand vor Beschichtung oder Wärmetest

• Passgenauigkeit zwischen Auskleidung, Übergangskanal, Kraftstoffdüse und Gehäusehardware

• Fertigbarkeit vor der Kleinserienproduktion

Für UAV-Turbinensysteme ist eine schnelle Iteration von Prototypen oft wichtig. NewayAeroTech kann den Fertigungsweg prüfen, Risikopunkte identifizieren und nach der Prototypenvalidierung die Kleinserienproduktion unterstützen.

Checkliste für Angebotsanfragen (RFQ) zu Brennkammerteilen

Um Angebotsanfragen für Brennkammerteile von Flugzeugtriebwerken und UAV-Turbinen genau zu kalkulieren, sollten Kunden während der RFQ-Phase Informationen zu Design, Material, Prüfung und Testing bereitstellen.

Eine vollständige RFQ sollte Folgendes enthalten:

• Triebwerkstyp, Typ des Verbrennungssystems, Komponentenname, Teilenummer und Revisionsstand, falls verfügbar

• 2D-Zeichnungen mit Toleranzen, Wanddicke, Bezügen und Materialhinweisen

• 3D-CAD-Modelle für Auskleidungen, Kanäle, Schilde, Düsenteile oder Flammenrohrgeometrie

• Materialgüte, wie Hastelloy X, Haynes 188, Inconel 625, Inconel 718 oder Nimonic-Legierung

• Bevorzugter Fertigungsweg, wie Umformung, Guss, CNC-Bearbeitung, EDM, Bohren, Schweißen oder Nachbearbeitung

• Kühllöcher, Verdünnungslöcher, Filmkühllöcher, Schlitze, Luftströmungsfenster und kraftstoffbezogene Merkmale

• Anforderungen an Wärmebehandlung, Beschichtungsvorbereitung, Oberflächengüte oder Reinigung

• Prüfanforderungen wie Bericht zur Wanddicke, Bericht zur Lochposition, KMM, FPI, Materialbericht oder Bericht zur Oberflächenrauheit

• Menge für Prototyp, Verbrennungsvalidierung, Kleinserienproduktion oder Langzeitlieferung

• Lieferterminplan, Verpackungs- und Dokumentationsanforderungen

Wenn das Projekt der Prototypenentwicklung dient, sollten Kunden zudem Testziele, Temperaturanforderungen, Kühlstrategie, Beschichtungsplan und den erwarteten Iterationszeitplan bereitstellen.

Fazit

Brennkammerteile für Flugzeugtriebwerke und UAV-Turbinensysteme erfordern eine sorgfältige Kontrolle des Hochtemperatur-Legierungsmaterials, der dünnwandigen Geometrie, der Genauigkeit der Kühllöcher, der Oxidationsbeständigkeit, der Beschichtungsvorbereitung und der Prüfung. Zu diesen Komponenten gehören Brennkammerauskleidungen, Flammenrohre, Teile für Kraftstoffdüsen, Hitzeschilde, Übergangskanäle, Abgaskonusse und andere Hardware für den Verbrennungsabschnitt in der Luftfahrt.

NewayAeroTech unterstützt die Fertigung kundenspezifischer Brennkammerteile für Flugzeugtriebwerke, UAV-Turbinen, kleine Flugtriebwerke, die Validierung von Verbrennungsprototypen und kleine Serien von Luftfahrtantriebsprojekten. Unsere Kompetenzen umfassen Vakuum-Feinguss, CNC-Bearbeitung von Superlegierungen, EDM, Tiefbohren, Wärmebehandlung, Nachbearbeitung, Materialverifizierung, Wanddickenprüfung, FPI, KMM-Prüfung und finale Dokumentation.

Für ein Angebot zu Brennkammerteilen senden Sie bitte Zeichnungen der Brennkammer, Designs der Auskleidungen, CAD-Dateien, Materialanforderungen, Details zu Kühllöchern, Anforderungen an Prototypen, Prüfstandards, Mengen und Lieferziele. NewayAeroTech kann den am besten geeigneten Fertigungsweg für Ihr Projekt bezüglich Verbrennungskomponenten für Flugzeugtriebwerke oder UAV-Turbinen prüfen.
