Fertigung von Verbrennungs- und Abgasteilen für die Luftfahrt für Hochtemperatur-Triebwerkssysteme

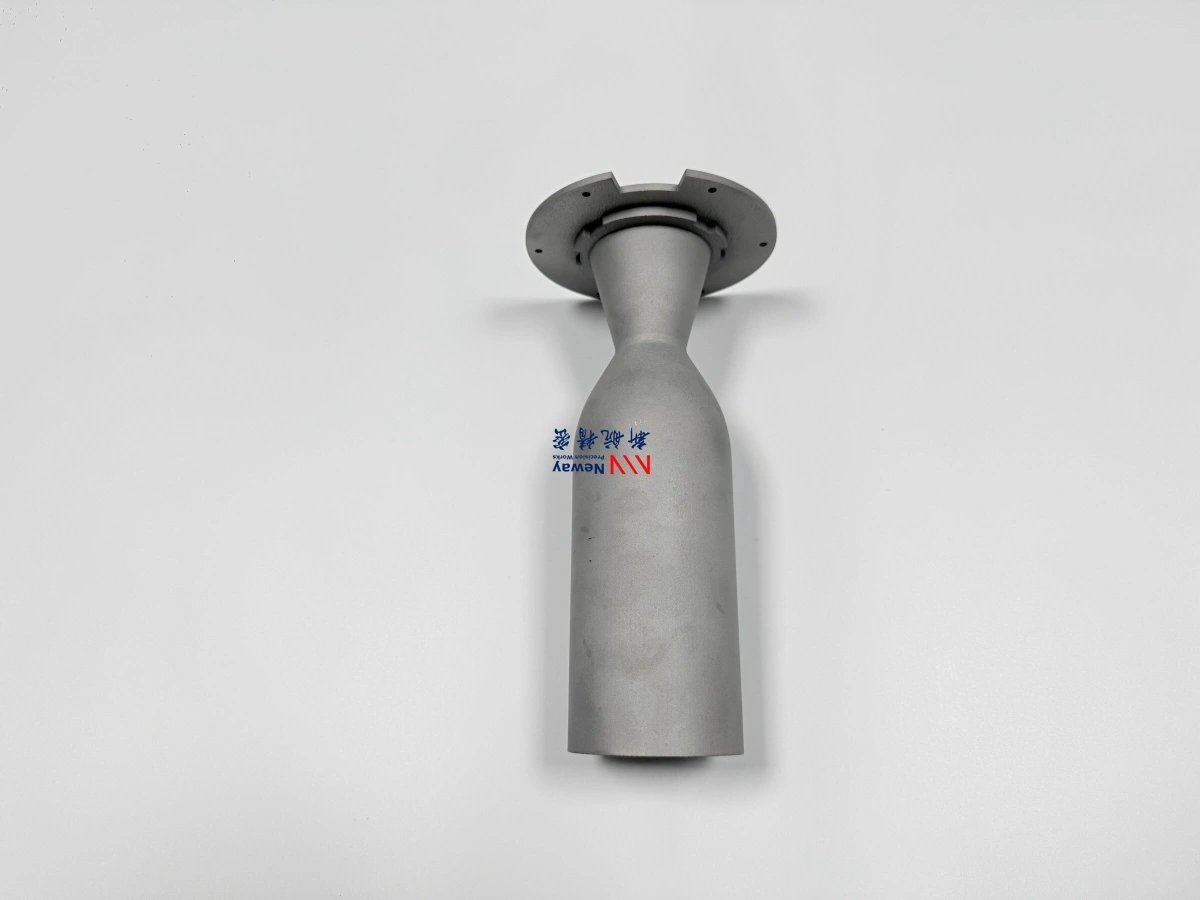

NewayAeroTech fertigt kundenspezifische Verbrennungs- und Abgasteile für die Luftfahrt für Flugzeugtriebwerke, UAV-Turbinen, kleine Turbojet-Triebwerke, kleine Turbofan-Triebwerke und Hochtemperatur-Antriebssysteme. Zu diesen Komponenten gehören Brennkammerauskleidungen, Flammrohre, Übergangskanäle, Abgaskonusse, Hitzeschilde, Abgasleitungen und andere Hochtemperatur-Brennkammerkomponenten.
Im Gegensatz zu Turbinenschaufeln, Leitapparatschaufeln oder rotierenden Turbinenteilen werden Verbrennungs- und Abgasbauteile für die Luftfahrt hauptsächlich durch Verbrennungsstabilität, Thermomanagement, Dünnwandstruktur, Kühlluftstrom, Oxidationsbeständigkeit, Abgasschutz und einen beschichtungsfähigen Oberflächenzustand definiert. Ihre Fertigungsqualität hängt von der Materialauswahl, der Wanddickenkontrolle, der Genauigkeit der Kühllöcher, dem Umform- oder Gießverfahren, der CNC-Bearbeitung, der EDM, dem Tiefbohren, der Wärmebehandlung, der Nachbearbeitung und der Prüfung ab.
NewayAeroTech unterstützt die Fertigung von Teilen für die Luft- und Raumfahrt für Hochtemperatur-Verbrennungs- und Abgaskomponenten, die in Programmen zur Prototypenvalidierung, zur Entwicklung von UAV-Turbinen, zum Testen kleiner Triebwerke und zur Fertigung von Antriebssystemen für die Luft- und Raumfahrt eingesetzt werden.
Direkte Antwort: Fertigung von Verbrennungs- und Abgasteilen für die Luftfahrt

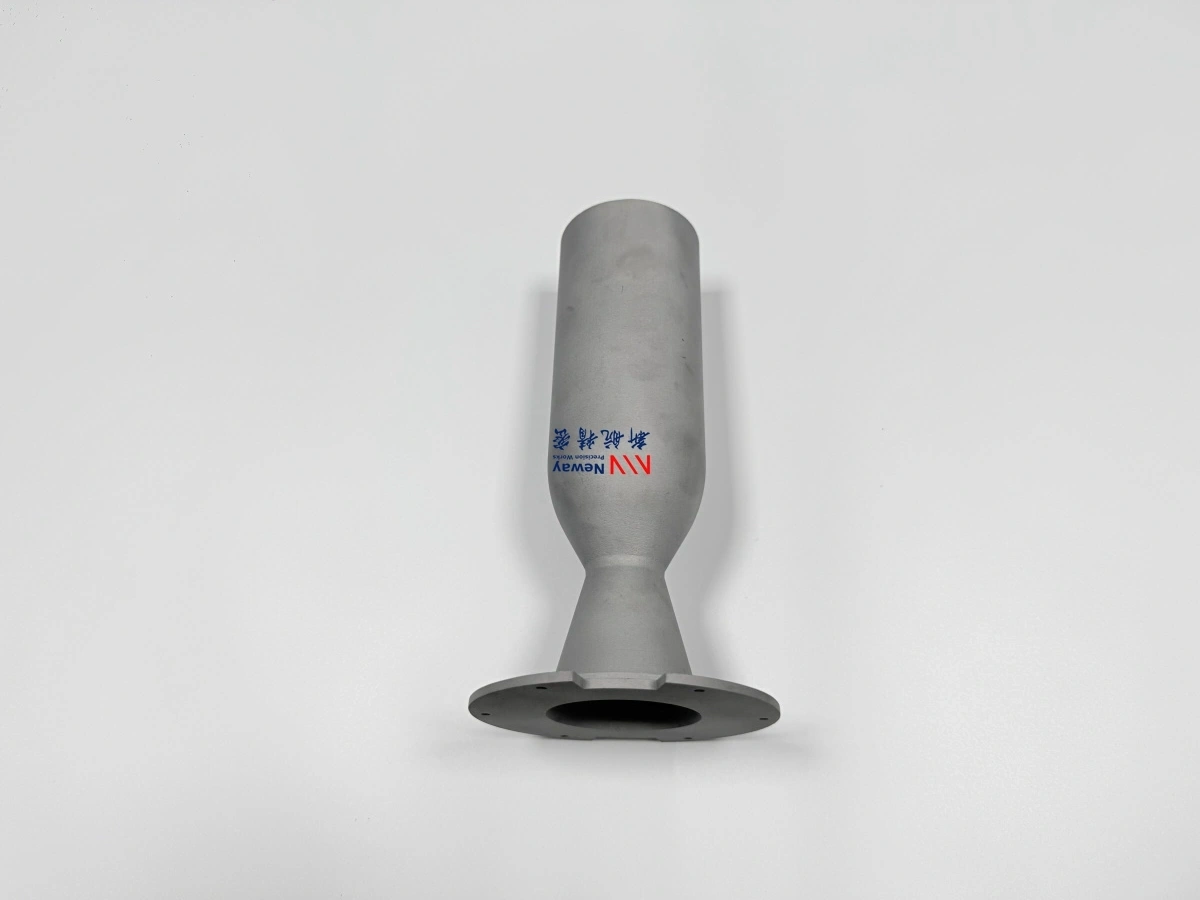

NewayAeroTech fertigt Verbrennungs- und Abgasteile für die Luftfahrt für Flugzeugtriebwerke, UAV-Turbinen und Hochtemperatur-Antriebssysteme. Je nach Komponentendesign, Materialgüte, Wandstärke, Kühlmerkmalen und Prüfanforderungen kann der Fertigungsweg Superlegierungs-Guss, CNC-Bearbeitung, EDM, Tiefbohren, Wärmebehandlung, Oberflächenvorbereitung, Nachbearbeitung und Endprüfung umfassen.
Unsere Unterstützung bei der Fertigung von Verbrennungs- und Abgasteilen für die Luftfahrt umfasst:
Brennkammerauskleidungen und Auskleidungen für Brennkammern
Flammrohre und dünnwandige Verbrennungsstrukturen
Übergangskanäle und Kanäle für den Heißgastransport
Abgaskonusse und Abgaskomponenten für die Luftfahrt
Hitzeschilde und Teile für den Wärmeschutz
Hochtemperatur-Brennkammerkomponenten
Verbrennungs- und Abgasteile für Prototypen und Kleinserien
Ziel ist es, Hochtemperatur-Komponenten für die Luftfahrt mit kontrollierter Wandstärke, stabiler Geometrie, sauberen Kühlmerkmalen, zuverlässigem Materialzustand, beschichtungsfähigen Oberflächen und Prüfdokumentation zu liefern.
Typische Verbrennungs- und Abgaskomponenten für die Luftfahrt
Verbrennungs- und Abgaskomponenten für die Luftfahrt arbeiten zusammen, um Flamme, Heißgasstrom, Kühlluft, Wärmeschutz und Abgasaustritt zu steuern. Diese Teile werden in Flugzeugtriebwerken, UAV-Turbinensystemen, kleinen Antriebssystemen und Entwicklungstriebwerken für die Luftfahrt eingesetzt.
Zu den typischen Komponenten gehören:
Brennkammerauskleidungen zur Flameinschließung und zum Wärmeschutz
Flammrohre zur Stabilisierung der Verbrennung und zum Management des Heißgases
Übergangskanäle, die Heißgas zu nachgeschalteten Turbinen- oder Abgasabschnitten leiten
Abgaskonusse und Abgasleitungen für den Austritt von Hochtemperaturgasen
Hitzeschilde zum Schutz benachbarter Strukturen vor direkter thermischer Belastung
Kühlhülsen, -ringe, -halterungen, -kappen und Hardware für Brennkammern
Für Projekte mit UAV-Turbinen und kleinen Flugzeugtriebwerken werden diese Teile oft für Prototypentests, Validierung der Verbrennung, Beschichtungsversuche oder die Kleinserienfertigung hergestellt. Dies erfordert eine flexible Fertigung und eine praktische technische Überprüfung vor Beginn der Werkzeugherstellung oder Produktion.
Betriebsumgebung von Verbrennungs- und Abgasteilen
Verbrennungs- und Abgasteile für die Luftfahrt arbeiten in einer extremen Hochtemperaturumgebung. Sie sind Verbrennungsgasen, Oxidation, thermischen Zyklen, Vibrationen, Abgaserosion, lokalen Hotspots, Druckschwankungen und Kühlluftströmungen ausgesetzt.
Zu den typischen Betriebsbedingungen gehören:
Hochtemperaturverbrennung und Flammenbelastung
Oxidation und Heißgaskorrosion an flammen- und abgaszugewandten Oberflächen
Wiederholte thermische Zyklen beim Start, bei der Beschleunigung, beim Abschalten und im Testbetrieb
Vibration, akustische Belastung und Druckschwankungen
Abgaserosion und lokale thermische Konzentration
Filmkühlung, Verdünnungsluftstrom und Aufprallkühlungseffekte
Dünnwandverformung durch thermische Spannungen und Montagezwänge
Aufgrund dieser Bedingungen müssen Verbrennungs- und Abgasteile unter Berücksichtigung von Thermomanagement, Oxidationsbeständigkeit, Kühlfunktion, Wandstabilität und Oberflächenbeschaffenheit gefertigt werden und nicht nur nach externer Geometrie.
Fertigungsherausforderungen für Verbrennungs- und Abgaskomponenten
Verbrennungs- und Abgaskomponenten für die Luftfahrt sind schwer zu fertigen, da sie oft Dünnwandstrukturen, Kühllöcher, gekrümmte Kanäle, Schweißbereiche, Hitzeschutzmerkmale und beschichtungskontrollierte Oberflächen kombinieren. Kleine Fehler können den Luftstrom, die Passgenauigkeit, die Validierung der Verbrennung, den Wärmeschutz oder die Abgasleistung beeinträchtigen.
Zu den wichtigsten fertigungstechnischen Herausforderungen gehören:
Stabilität dünnwandiger Strukturen beim Umformen, Gießen, Bearbeiten und bei der Wärmebehandlung
Position, Durchmesser, Winkel und Musterkonsistenz der Kühllöcher
Filmkühllöcher, Verdünnungslöcher, Schlitze und Luftstromfenster
Kontrolle von Schweißbereichen und der wärmebeeinflussten Zone bei erforderlicher Fertigung
Kontrolle der thermischen Verformung bei Auskleidungen, Kanälen, Flammrohren und Abgaskonussen
Oberflächenrauheit und Sauberkeit vor der Beschichtung oder dem Triebwerkstest
Beschichtungszugabe und Maskierungskontrolle für Löcher, Flansche und Schnittstellen
Für Prototyp-Verbrennungssysteme ist das Fertigungsfeedback besonders wichtig, da die ersten Teile zur Validierung des Luftstroms, des Verbrennungsverhaltens, der Kühlleistung und der thermischen Beständigkeit verwendet werden können.
Fertigungswege für Verbrennungs- und Abgasteile für die Luftfahrt
Verbrennungs- und Abgasteile können je nach Geometrie, Wandstärke, Legierungsgüte, Kühlstruktur und Prototypenstatus unterschiedliche Prozesswege erfordern. Einige Komponenten werden umgeformt und geschweißt. Andere werden aus Hochtemperaturlegierungs-Rohlingen bearbeitet. Bei einigen komplexen Komponenten kann vor der CNC-Bearbeitung und Nachbearbeitung ein Vakuum-Feingussverfahren zum Einsatz kommen.
NewayAeroTech unterstützt den Vakuum-Feinguss für ausgewählte Hochtemperaturkomponenten, bei denen eine near-net-shape-Geometrie, integrierte Merkmale oder komplexer Superlegierungs-Guss erforderlich sind. Für Flansche, Halterungen, Düsenhardware, Kanäle, Hitzeschutz-Schnittstellen und lokale Verbrennungsmerkmale unterstützt die CNC-Bearbeitung von Superlegierungen die endgültige Maßgenauigkeit.
Ein typischer Fertigungsweg kann Folgendes umfassen:
Überprüfung des Designs von Brennkammerauskleidung, Flammrohr, Abgasleitung oder Hitzeschild
Bewertung von Material, Wandstärke, Kühllöchern, Beschichtungsanforderung und Prüfumfang
Auswahl des Umform-, Gieß-, CNC-Bearbeitungs-, EDM-, Bohr-, Schweiß- oder kombinierten Prozesswegs
Herstellung des Rohlings oder der Dünnwandstruktur gemäß dem ausgewählten Weg
Bearbeitung von Flanschen, Bezugsflächen, Montage Merkmalen, Dichtflächen und lokalen Schnittstellen
Bearbeitung von Kühllöchern, Verdünnungslöchern, Schlitzen, Abgasmerkmalen und Luftstromkanälen
Anwendung von Wärmebehandlung, Spannungsarmglühen, Reinigung, Oberflächenvorbereitung oder Nachbearbeitung
Prüfung von Wandstärke, Lochposition, Verzug, Oberflächenrissen, Materialzustand und Beschichtungsbereitschaft
Kontrolle von Kühllöchern und Luftstrommerkmalen
Kühllöcher und Luftstrommerkmale sind zentral für die Leistung von Verbrennungs- und Abgasteilen für die Luftfahrt. Sie helfen, die Wandtemperatur zu steuern, die Flammenstabilität zu managen, Hitzeschilde zu schützen und lokale Hotspots in Auskleidungen, Flammrohren, Übergangskanälen und Abgasstrukturen zu reduzieren.
Das Tiefbohren in Superlegierungen kann ausgewählte Verbrennungs- und Abgasteile für die Luftfahrt unterstützen, bei denen lange, schmale oder luftstrombezogene Löcher erforderlich sind. EDM kann auch für kleine Löcher, winkelige Löcher, Öffnungen in dünnen Wänden, Schlitze oder merkmalsbedingte Zugangsbeschränkungen für Werkzeuge in Hochtemperaturlegierungen eingesetzt werden.
Die Kontrolle der Kühlmerkmale sollte sich konzentrieren auf:
Lochdurchmesser und Toleranz
Konsistenz von Lochposition, Muster und Abstand
Lochwinkel und Luftstromrichtung
Kantenqualität, Gratentfernung und Vermeidung von Durchbrennern
Wandstärke um Löcher, Schlitze und Fenster
Sauberkeit vor Beschichtung, Montage oder Triebwerkstest
Vermeidung von Verstopfungen nach der Beschichtungsvorbereitung oder Oberflächenbehandlung
Wenn Kühllöcher ungenau oder verstopft sind, kann die lokale Wandtemperatur ansteigen und zu thermischen Ermüdungsrissen, Hotspots, Beschädigungen der Beschichtung, Oxidation oder einem vorzeitigen Teileversagen führen.
Materialstrategie für Verbrennungs- und Abgasteile
Verbrennungs- und Abgasteile für die Luftfahrt erfordern Hochtemperaturlegierungen mit Oxidationsbeständigkeit, Widerstandsfähigkeit gegen thermische Ermüdung, Fertigbarkeit und dimensionsstabilen Eigenschaften. Die Materialauswahl hängt von der Verbrennungstemperatur, der Abgastemperatur, der Kühlstrategie, dem Beschichtungssystem, der Triebwerksgröße und den Kundenspezifikationen ab.
Zu den gängigen Materialoptionen gehören Hastelloy X, Haynes 188, Inconel 625, Inconel 718 und Nimonic-Legierungen. NewayAeroTech unterstützt den Vakuum-Feinguss von Hastelloy-Legierungen für oxidationsbeständige Verbrennungs- und Abgaskomponenten bei hohen Temperaturen, den Vakuum-Feinguss von Inconel-Legierungen für nickelbasierte Turbinenteile für die Luftfahrt und den Vakuum-Feinguss von Nimonic-Legierungen für ausgewählte nickelbasierte Hochtemperaturanwendungen.
Material | Typische Anwendung | Auswahlüberlegung |
|---|---|---|
Hastelloy X | Brennkammerauskleidungen, Flammrohre, Abgasleitungen und Hochtemperatur-Gaswegstrukturen | Gute Oxidationsbeständigkeit und Fertigbarkeit für heiße Verbrennungsumgebungen |
Haynes 188 | Hitzeschilde, Auskleidungen, Flammrohre und Teile für extremen Wärmeschutz | Kobaltbasierte Option für hohe Temperatur-Oxidationsbeständigkeit und thermische Stabilität |
Inconel 625 | Verbrennungshardware, Abgaskomponenten und korrosionsbeständige Heißsection-Teile | Nützlich, wo Oxidationsbeständigkeit, Korrosionsbeständigkeit und Herstellbarkeit erforderlich sind |
Inconel 718 | Strukturelle Verbrennungshardware und ausgewählte hochfeste thermische Komponenten | Geeignet, wo Festigkeit und Bearbeitungsleistung wichtig sind, abhängig von der Temperatur |
Nimonic-Legierungen | Ausgewählte Verbrennungs- und Abgaskomponenten für die Luftfahrt | Geprüft auf Anforderungen an die Hochtemperaturleistung von Nickelbasislegierungen |
Für Prototypen- und flugbezogene Entwicklungsprogramme sollte die Materialauswahl basierend auf Testtemperatur, Lastzyklus, Oxidationsumgebung, Beschichtungsplan und Kundenprüfanforderungen bestätigt werden.
Oberflächenvorbereitung und Nachbearbeitung von Superlegierungen
Nach dem Umformen, Gießen, der CNC-Bearbeitung, dem EDM oder dem Bohren können Verbrennungs- und Abgasteile für die Luftfahrt eine Wärmebehandlung, Spannungsarmglühen, Entgraten, Polieren, Reinigen, Beschichtungsvorbereitung und eine Endprüfung erfordern. Der Oberflächenzustand ist besonders wichtig, da diese Komponenten Verbrennungsgasen, Abgasströmung, Oxidation und Anforderungen an die Beschichtungshaftung ausgesetzt sind.
NewayAeroTech unterstützt die Nachbearbeitung von Superlegierungen für Hochtemperatur-Komponenten für die Luftfahrt, die vor der Lieferung oder dem Testen eine kontrollierte Endbearbeitung erfordern.
Zur Nachbearbeitung können gehören:
Wärmebehandlung oder Spannungsarmglühen gemäß den Anforderungen der Legierung
Entgraten um Löcher, Schlitze, Ausschnitte, Kanten und Schweißbereiche
Oberflächenreinigung und Oxidentfernung
Kontrolle der Oberflächenrauheit zur Beschichtungsvorbereitung
Planung der Maskierung für beschichtungskontrollierte Löcher, Flansche und Schnittstellen
Reinigung von Luftstromkanälen und Kühllöchern vor der Prüfung
Endgültige visuelle, dimensionale und oberflächenbezogene Überprüfung
Wenn eine Beschichtung erforderlich ist, sollte die Beschichtungszugabe vor der endgültigen Lochbearbeitung und Bearbeitung geplant werden. Der Beschichtungsaufbau kann den Durchmesser der Kühllöcher, die Konsistenz des Luftstroms, Dichtflächen, Abgasschnittstellen und die Montagepassgenauigkeit beeinflussen.
Schwerpunkte der Prüfung für Verbrennungs- und Abgaskomponenten
Die Prüfung von Verbrennungs- und Abgasteilen für die Luftfahrt sollte die Dünnwandgeometrie, die Kühlfunktion, den Materialzustand, die Oberflächenqualität und die Montagepassgenauigkeit verifizieren. Der Prüfplan sollte vor der Produktion bestätigt werden, da Programme zur Prototypenvalidierung und flugbezogene Entwicklungsprogramme spezifische Aufzeichnungen erfordern können.
Prüfpunkt | Was zu prüfen ist | Warum es wichtig ist |
|---|---|---|
Wandstärke | Brennkammerauskleidungen, Flammrohre, Kanäle, Abgaskonusse und Hitzeschilde | Verhindert Schwachstellen, Durchbrenner und Risiko thermischer Verformung |
Lochposition | Kühllöcher, Verdünnungslöcher, Filmkühllöcher, Merkmale des Abgasluftstroms | Steuert die Luftstromverteilung und die lokale Wandtemperatur |
Oberflächenrisse | FPI auf Risse, offene Defekte, wärmebeeinflusste Bereiche und hochbelastete Zonen | Reduziert das Risiko vor Beschichtung, Montage oder Triebwerkstest |
Dimensionsverzerrung | Rundheit, Kontur, Flanschausrichtung, Kanalgeometrie, Abgasgeometrie | Stellt korrekte Passgenauigkeit und Gasweggeometrie sicher |
Materialverifizierung | Legierungsgüte, chemische Zusammensetzung, Materialdokumentation, Zustand nach Wärmebehandlung | Bestätigt Materialkonformität und Rückverfolgbarkeit |
Beschichtungsbereitschaft | Sauberkeit, Rauheit, Oxidentfernung, maskierte Oberflächen, Kantenqualität | Unterstützt die Beschichtungshaftung und das Verhalten im Hochtemperaturdienst |
Zusätzliche Prüfungen können CMM-Messungen, Sichtprüfungen, Schweißprüfungen, Berichte zur Oberflächenrauheit, Berichte zu Kühllöchern, Härteprüfungen und kundenspezifische Erstmusterdokumentationen umfassen.
Unterstützung bei der Validierung von Prototypen für Verbrennung und Abgas
Projekte für Verbrennungs- und Abgassysteme von Flugzeugtriebwerken und UAV-Turbinen beginnen oft mit Prototypentests. Die ersten Teile können zur Validierung der Verbrennung, zur Bewertung des thermischen Ansprechverhaltens, zum Testen des Abgasstroms, zur Optimierung der Kühllöcher, für Beschichtungsversuche oder für Prüfstände von Triebwerken verwendet werden.
Prototyp-Verbrennungs- und Abgasteile können Kunden helfen, Folgendes zu validieren:
Geometrie der Brennkammerauskleidung und Struktur des Flammrohrs
Anordnung der Kühllöcher und Konsistenz des Luftstroms
Leistung des Hitzeschildes und lokaler Wärmeschutz
Thermische Stabilität der Abgasleitung oder des Abgaskonus
Oxidationsbeständigkeit des Materials und Reaktion auf Wärmebehandlung
Oberflächenzustand vor der Beschichtung oder dem Hochtemperaturtest
Passgenauigkeit zwischen Auskleidung, Übergangskanal, Brenndüse, Hitzeschild und Abgashardware
Für UAV-Turbinensysteme und kleine Flugzeugtriebwerke ist eine schnelle Iteration von Prototypen oft wichtig. NewayAeroTech kann den Fertigungsweg überprüfen, Risikopunkte identifizieren und nach der Prototypenvalidierung die Kleinserienfertigung unterstützen.
Checkliste für Angebotsanfragen (RFQ) für Verbrennungs- und Abgasteile für die Luftfahrt
Um Verbrennungs- und Abgasteile für die Luftfahrt genau zu kalkulieren, sollten Kunden während der RFQ-Phase Informationen zu Design, Material, Prüfung und Testing bereitstellen.
Eine vollständige RFQ sollte Folgendes enthalten:
Triebwerkstyp, Typ des Verbrennungs- oder Abgassystems, Komponentenname, Teilenummer und Revisionsstand, falls verfügbar
2D-Zeichnungen mit Toleranzen, Wandstärke, Bezügen und Materialhinweisen
3D-CAD-Modelle für Auskleidungen, Flammrohre, Übergangskanäle, Abgaskonusse, Hitzeschilde oder Abgasleitungen
Materialgüte, wie Hastelloy X, Haynes 188, Inconel 625, Inconel 718 oder Nimonic-Legierung
Bevorzugter Fertigungsweg, wie Umformen, Gießen, CNC-Bearbeitung, EDM, Bohren, Schweißen oder Nachbearbeitung
Kühllöcher, Verdünnungslöcher, Filmkühllöcher, Schlitze, Abgasfenster und Luftstrommerkmale
Anforderungen an Wärmebehandlung, Beschichtungsvorbereitung, Oberflächengüte oder Reinigung
Prüfanforderungen wie Bericht zur Wandstärke, Bericht zur Lochposition, CMM, FPI, Materialbericht oder Bericht zur Oberflächenrauheit
Menge für Prototyp, Validierung der Verbrennung, Abgastest, Kleinserienfertigung oder Langzeitlieferung
Lieferplan, Verpackungs- und Dokumentationsanforderungen
Wenn das Projekt der Prototypenentwicklung dient, sollten Kunden auch Testziele, Temperaturanforderungen, Kühlstrategie, Beschichtungsplan, Abgaszustand und den erwarteten Iterationsplan bereitstellen.
Fazit
Die Fertigung von Verbrennungs- und Abgasteilen für die Luftfahrt erfordert eine sorgfältige Kontrolle des Hochtemperatur-Legierungsmaterials, der Dünnwandgeometrie, der Genauigkeit der Kühllöcher, der Oxidationsbeständigkeit, des Abgas-Wärmeschutzes, der Beschichtungsvorbereitung und der Prüfung. Zu diesen Komponenten gehören Brennkammerauskleidungen, Flammrohre, Übergangskanäle, Abgaskonusse, Hitzeschilde und Hochtemperatur-Brennkammerkomponenten.
NewayAeroTech unterstützt die kundenspezifische Fertigung von Verbrennungs- und Abgasteilen für die Luftfahrt für Flugzeugtriebwerke, UAV-Turbinen, kleine Flugzeugtriebwerke, Validierung von Prototypen für die Verbrennung, Abgastests und Projekte für kleine Serien von Antriebssystemen für die Luftfahrt. Unsere Fähigkeiten umfassen Vakuum-Feinguss, CNC-Bearbeitung von Superlegierungen, EDM, Tiefbohren, Wärmebehandlung, Nachbearbeitung, Materialverifizierung, Wanddickenprüfung, FPI, CMM-Prüfung und finale Dokumentation.
Für Angebote zu Verbrennungs- und Abgasteilen für die Luftfahrt senden Sie bitte Zeichnungen von Brennkammerauskleidungen, Flammrohren, Abgasleitungen, Hitzeschilden oder Übergangskanälen, 3D-CAD-Dateien, Materialanforderungen, Details zu Kühllöchern, Anforderungen an Prototypen, Prüfstandards, Mengen und Lieferziele. NewayAeroTech kann den am besten geeigneten Fertigungsweg für Ihr Projekt mit Hochtemperatur-Triebwerkssystemen überprüfen.
