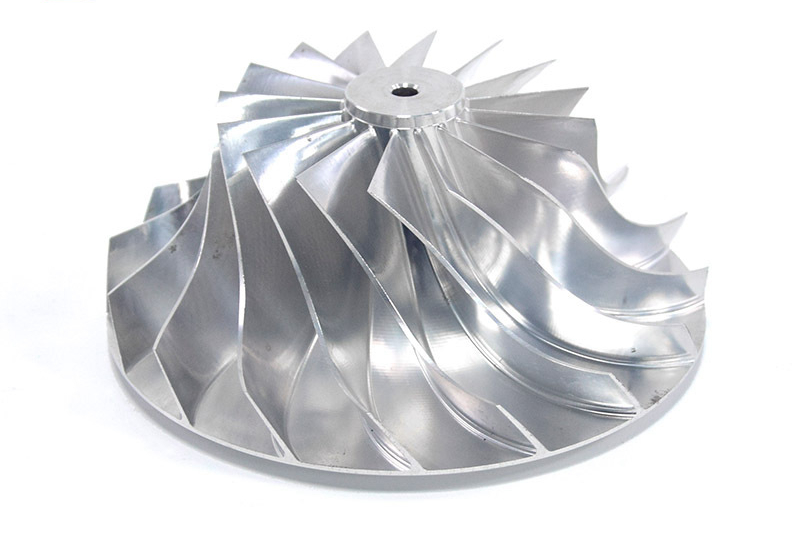

Komponenten für Aufladesysteme präzisionsgefräst aus Inconel-Legierungen

Herausforderungen bei der Fertigung von Inconel-Komponenten für Aufladesysteme

Die Bearbeitung von Inconel-Legierungen wie Inconel 718 und Inconel 625 stellt kritische Herausforderungen dar:

• Hohe Festigkeit und geringe Wärmeleitfähigkeit verursachen schnellen Werkzeugverschleiß und Wärmeentwicklung bei der Bearbeitung.

• Erreichen ultrapräziser Maßtoleranzen (±0,005 mm) für kritische Dicht- und Montageflächen.

• Beibehaltung feiner Oberflächengüten (Ra ≤0,8 µm) für aerodynamische Effizienz und Strömungsoptimierung.

• Beherrschung der Kaltverfestigung während des Schneidens erfordert optimierte Schnittparameter und Werkzeugbahnstrategien.

Präzisions-CNC-Bearbeitungsprozess für Inconel-Komponenten

Der Präzisions-CNC-Bearbeitungsprozess für Inconel-Aufladeteile umfasst:

1. Materialbewertung: Bewertung der Inconel-Mikrostruktur und mechanischen Eigenschaften zur Definition optimaler Bearbeitungsparameter.

2. Werkzeugauswahl: Einsatz von Hartmetall-, Keramik- oder CBN-Werkzeugen, die speziell für die Bearbeitung von Superlegierungen entwickelt wurden.

3. Mehrachsen-CNC-Bearbeitung: 4- oder 5-Achsen-Simultanbearbeitung zur Erzielung komplexer Geometrien und Minimierung von Umpositionierungsfehlern.

4. Adaptive Bearbeitungsstrategien: Echtzeitsteuerung von Vorschubgeschwindigkeiten, Schnittgeschwindigkeiten (20–50 m/min) und Schnitttiefe zur Wärmesteuerung und Maximierung der Werkzeugstandzeit.

5. Oberflächenfeinbearbeitung: Leichte Schlichtschnitte zur Erzielung von Oberflächengüten Ra ≤0,8 µm und Beibehaltung der Maßhaltigkeit.

6. Endprüfung: CMM- und berührungslose Messsysteme zur Überprüfung der Maßtoleranzen und Oberflächengüte.

Vergleich von Fertigungsmethoden für Inconel-Aufladeteile

Strategie zur Auswahl der Fertigungsmethode

Die Auswahl des richtigen Fertigungsverfahrens für Inconel-Aufladeteile hängt von Komplexität, Toleranz und Anwendung ab:

• Präzisions-CNC-Bearbeitung: Bevorzugt für die meisten Hochleistungs-Aufladekomponenten, die komplexe Geometrien, extreme Genauigkeit (±0,005 mm) und überlegene Oberflächengüten erfordern.

• Draht-EDM-Bearbeitung: Ideal für Anwendungen mit ultrafeinen Toleranzen und engen Innengeometrien, jedoch im Allgemeinen langsamer und kostspieliger.

• Konventionelle Bearbeitung: Geeignet für einfachere Geometrien, bei denen Toleranzen um ±0,01 mm akzeptabel sind und die Produktionskostenkontrolle Priorität hat.

Leistungsmatrix für Inconel-Legierungen

Legierungsauswahlstrategie für Aufladekomponenten

Die Auswahl der geeigneten Inconel-Legierung gewährleistet die erforderliche mechanische und thermische Leistung:

• Inconel 718: Beste Wahl für rotierende Wellen und Gehäuse, die hohe Ermüdungsfestigkeit und Betrieb bis 700°C erfordern.

• Inconel 625: Bevorzugt für Verdichter- und Abgassystemkomponenten, die Temperaturen bis 815°C ausgesetzt sind, mit überlegener Korrosions- und Oxidationsbeständigkeit.

• Inconel 713C: Ideal für Turbinenradanwendungen, die hohe Zugfestigkeit (1200 MPa) und hervorragende thermische Ermüdungsbeständigkeit bis 950°C erfordern.

• Inconel 939: Ausgewählt für Heißsektionskomponenten, die Kriechbeständigkeit und mechanische Festigkeit unter Dauerbetrieb bei 900°C erfordern.

Wichtige Nachbearbeitungstechniken

Die Nachbearbeitung verbessert die Bauteilqualität und -leistung:

• Präzisionsoberflächenfeinbearbeitung: Schleifen und Polieren zur Erzielung von Ra ≤0,8 µm.

• Wärmebehandlung: Lösungs- und Ausscheidungshärtungsbehandlungen zur Maximierung der mechanischen Eigenschaften.

• Heißisostatisches Pressen (HIP): Verdichtet das Material, um innere Porosität zu eliminieren.

• Schutzbeschichtungen: Auftragen von oxidations- und korrosionsbeständigen Beschichtungen für extremen Umweltschutz.

Prüfmethoden und Qualitätssicherung

Alle CNC-gefrästen Inconel-Teile durchlaufen eine strenge Validierung:

• Koordinatenmessmaschine (CMM): Maßgenauigkeitsprüfung innerhalb ±0,005 mm.

• Röntgenprüfung: Zerstörungsfreie Analyse der inneren Integrität.

• Metallografische Mikroskopie: Bewertung der Kornstruktur.

• Zugprüfung: Überprüfung der mechanischen Festigkeit.

Unser gesamter Prozess hält sich an AS9100-zertifizierte Luftfahrtqualitätsstandards.

Fallstudie: CNC-gefräste Inconel 718 Turboladerwellen

Neway AeroTech fertigte präzise Inconel 718 Turboladerwellen für Hochleistungs-Rennanwendungen und erreichte:

• Betriebstemperatur: Bis zu 700°C Dauerbetrieb

• Maßgenauigkeit: Durchgängig eingehaltene ±0,005 mm

• Oberflächengüte: Ra ≤0,6 µm nach Feinbearbeitung

• Zertifizierung: Vollständige Konformität mit AS9100 Luftfahrtqualitätsstandards

FAQs

1. Warum sind Inconel-Legierungen ideal für Komponenten von Aufladesystemen?

2. Welche Präzisionstoleranzen können mit CNC-gefrästen Inconel-Teilen erreicht werden?

3. Wie verwaltet Neway AeroTech den Werkzeugverschleiß bei der Bearbeitung von Inconel?

4. Welche Inconel-Sorten werden für Turboladerwellen und -gehäuse empfohlen?

5. Welche Qualitätssicherungsverfahren gewährleisten die Zuverlässigkeit von Inconel-Komponenten?
