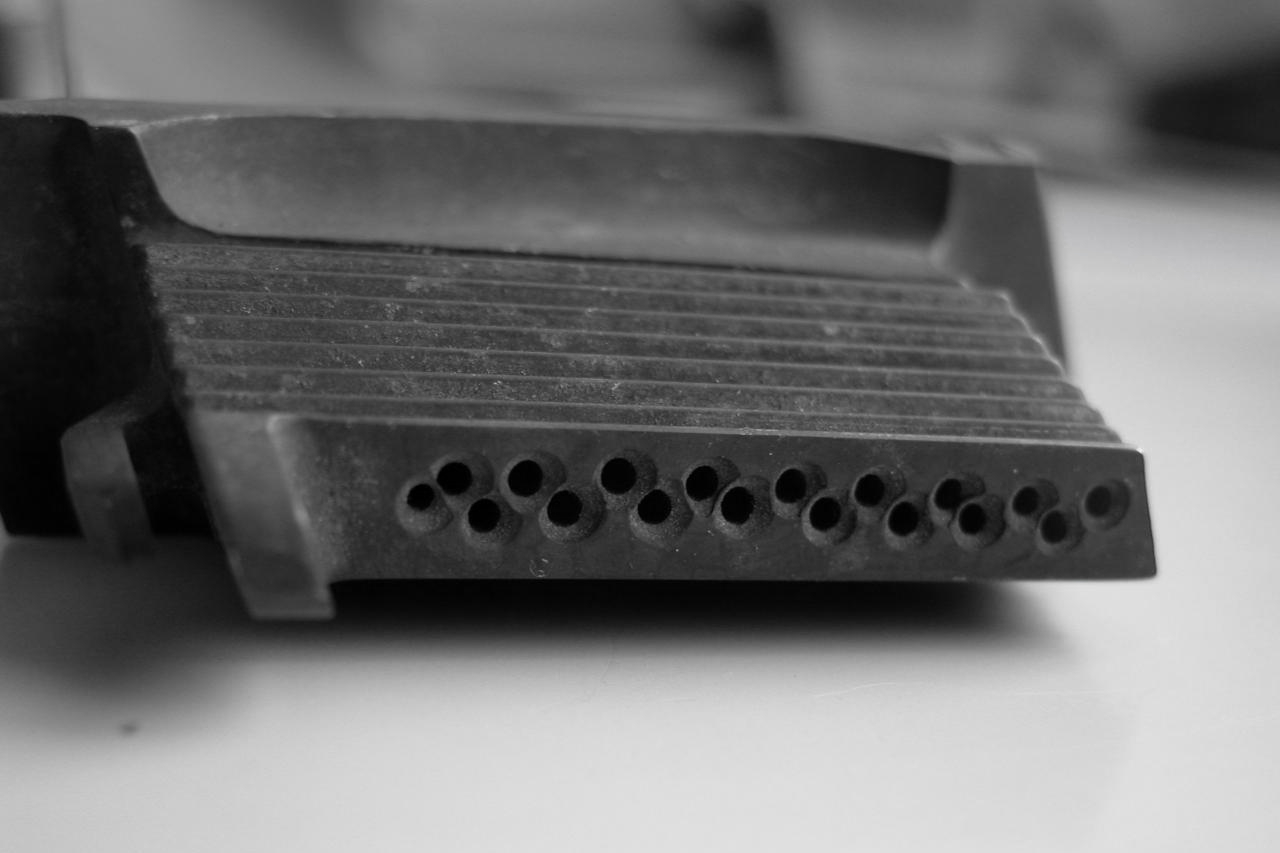

Einführung in das Gießen von Turbinenschaufeln aus Superlegierungen
Turbinenschaufeln in der Luft- und Raumfahrt, im Schiffbau und in der Energiewirtschaft arbeiten unter extremen thermischen, mechanischen und korrosiven Bedingungen. Neway AeroTech ist ein vertrauenswürdiger Hersteller von Vakuum-Feinguß für Turbinenschaufeln aus Superlegierungen und bietet präzise Kontrolle über komplexe Geometrien, Mikrostruktur und die Leistung von Hochtemperaturlegierungen. Wir gießen Schaufeln mit fortschrittlichen nickelbasierten Superlegierungen wie Inconel 713C, Rene 80 und CMSX-4.
Unsere Gießfähigkeiten gewährleisten die Maßhaltigkeit, die Thermoschwingfestigkeit und die metallurgische Integrität, die für den Hochleistungsbetrieb von Turbinen erforderlich sind.
Wesentliche Herausforderungen beim Gießen von Turbinenschaufeln aus Superlegierungen
Die Herstellung von Turbinenschaufeln aus Superlegierungen mittels Vakuum-Feinguß birgt kritische Herausforderungen:
Kriech- und Ermüdungsbeständigkeit: Sicherstellung von Hochtemperaturfestigkeit und langer Lebensdauer unter zyklischer thermischer und mechanischer Belastung.
Gießen komplexer Geometrien: Realisierung aufwendiger Kühlkanäle, dünner Hinterkanten und innerer Durchgänge.
Mikrostruktursteuerung: Vermeidung von Korngrenzendefekten, Porosität und Schrumpfung bei gleichzeitiger Aufrechterhaltung eines gleichmäßigen gerichteten oder equiaxialen Kornwachstums.
Oxidations- und Korrosionsbeständigkeit: Lieferung sauberer, oxidfreier Gussteile durch ultrareine Vakuumbedingungen (<0,1 Pa).
Vakuum-Feingußprozess für Turbinenschaufeln
Wachsmodellvorbereitung
Präzisionswachsformen werden zur Nachbildung komplexer Schaufelgeometrien gefertigt, mit einer Genauigkeit von ±0,05 mm.
Zusammenbau zu Baumstrukturen für den Serienguss.
Aufbau der Keramikschalenform
Mehrere Keramikschlickerbeschichtungen bilden haltbare Schalen (~8–12 mm dick).
Schalen werden getrocknet und gesintert, um geschmolzenen Superlegierungen bei >1400°C standzuhalten.
Vakuumschmelzen und -gießen
Superlegierungen werden im Vakuum (<0,1 Pa) mittels Induktionserwärmung geschmolzen.
Gravitations- oder Gegengravitationsgießen füllt die Formen und minimiert Turbulenzen und Oxideinschlüsse.
Gerichtete Erstarrung oder equiaxiale Abkühlung steuert die Kornwachstumsstruktur.
Schalenentfernung und Endbearbeitung
Schalen werden chemisch oder durch Strahlen entfernt.
Die finale CNC-Bearbeitung gewährleistet eine Genauigkeit von ±0,1 mm und Schaufel-zu-Schaufel-Konsistenz.
Wärmebehandlung und HIP (Heißisostatisches Pressen) beseitigen Porosität und optimieren die mechanischen Eigenschaften.
Vergleich von Herstellungsverfahren für Turbinenschaufeln
Verfahren | Maßhaltigkeit | Oberflächengüte | Kornstruktursteuerung | Mechanische Eigenschaften |
|---|---|---|---|---|
Vakuum-Feinguß | ±0,10 mm | Ra 3,2–6,3 µm | Equiaxial / Gerichtet / Einkristall | Ausgezeichnet |
Präzisionsschmieden | ±0,2 mm | Ra 6,3–12,5 µm | Begrenzt | Sehr gut |
SLM 3D-Druck | ±0,10 mm | Ra 6,3–12,5 µm | Schlecht | Mäßig |
CNC-Bearbeitung (Endschritt) | ±0,005 mm | Ra 0,8–1,6 µm | Nicht zutreffend | Nur Endbearbeitung |
Superlegierungs-Materialmatrix für Turbinenschaufeln
Legierung | Zugfestigkeit | Streckgrenze | Max. Temp. | Korntyp | Anwendung |
|---|---|---|---|---|---|
1000 MPa | 850 MPa | 980°C | Equiaxial | Turbinenschaufeln, Leitschaufeln | |
1300 MPa | 950 MPa | 980°C | Gerichtet / Equiaxial | Strahl- und Industrietriebwerksschaufeln | |
1270 MPa | 930 MPa | 1100°C | Einkristall | Turbinenprofile (SC) | |
1300 MPa | 1000 MPa | 1150°C | Einkristall | Fortschrittliche Luft- und Raumfahrt-Turbinen | |
1240 MPa | 930 MPa | 980°C | Equiaxial / Gerichtet | Heißgasschaufeln |
Materialauswahlstrategie
Inconel 713C: Ideal für equiaxiale Turbinenschaufeln, die gute Gießbarkeit, Festigkeit und Oxidationsbeständigkeit erfordern.
Rene 80: Bevorzugt für gerichtet erstarrte oder equiaxiale Schaufeln in Kraftwerksturbinen mit hoher Kriechfestigkeit.
Rene N5 / CMSX-4: Ausgewählt für Einkristall-Schaufelanwendungen, die maximale Hochtemperaturleistung und Ermüdungsbeständigkeit erfordern.
Inconel 738: Ein Gleichgewicht aus hoher Festigkeit und Oxidationsbeständigkeit, weit verbreitet in industriellen Gasturbinen.
Wesentliche Nachbearbeitungstechnologien
Heißisostatisches Pressen (HIP): Beseitigt Porosität und verbessert die Ermüdungs- und Kriechlebensdauer.
Wärmebehandlung: Optimiert Mikrostruktur und mechanische Leistung.
CNC-Präzisionsbearbeitung: Erzielt die endgültige Geometrie und enge Toleranzen (±0,005 mm).
Zerstörungsfreie Prüfung (NDT): Gewährleistet die Integrität durch Röntgen-, Ultraschall- und Eindringprüfung.
Branchenfallstudie: Gießen von Luftfahrt-Turbinenschaufeln
Neway AeroTech produzierte kürzlich CMSX-4 Einkristall-Turbinenschaufeln für einen Luftfahrt-OEM. Durch Einsatz von gerichtetem Vakuum-Feinguß, HIP und fortschrittlicher CNC-Endbearbeitung erreichten wir eine Maßgenauigkeit von ±0,10 mm und erhielten eine ausgezeichnete Kriechbeständigkeit bei 1150°C. Das Ergebnis war eine 25%ige Verbesserung der Schaufellebensdauer und eine 10%ige Steigerung der Motoreffizienz.
Unsere integrierten Gießereilösungen bestätigen unsere Führungsposition in der Herstellung von Turbinenschaufeln aus Superlegierungen.
FAQs
Welche Superlegierungen gießen Sie für Turbinenschaufelanwendungen?
Können Sie Einkristallschaufeln mittels Vakuum-Feinguß herstellen?
Welche Maßtoleranzen können Sie für gegossene Turbinenschaufeln erreichen?
Bieten Sie Nachgießdienstleistungen wie HIP, Bearbeitung und Beschichtung an?
Welchen Zertifizierungen und Prüfnormen entsprechen Ihre Turbinenschaufeln?
