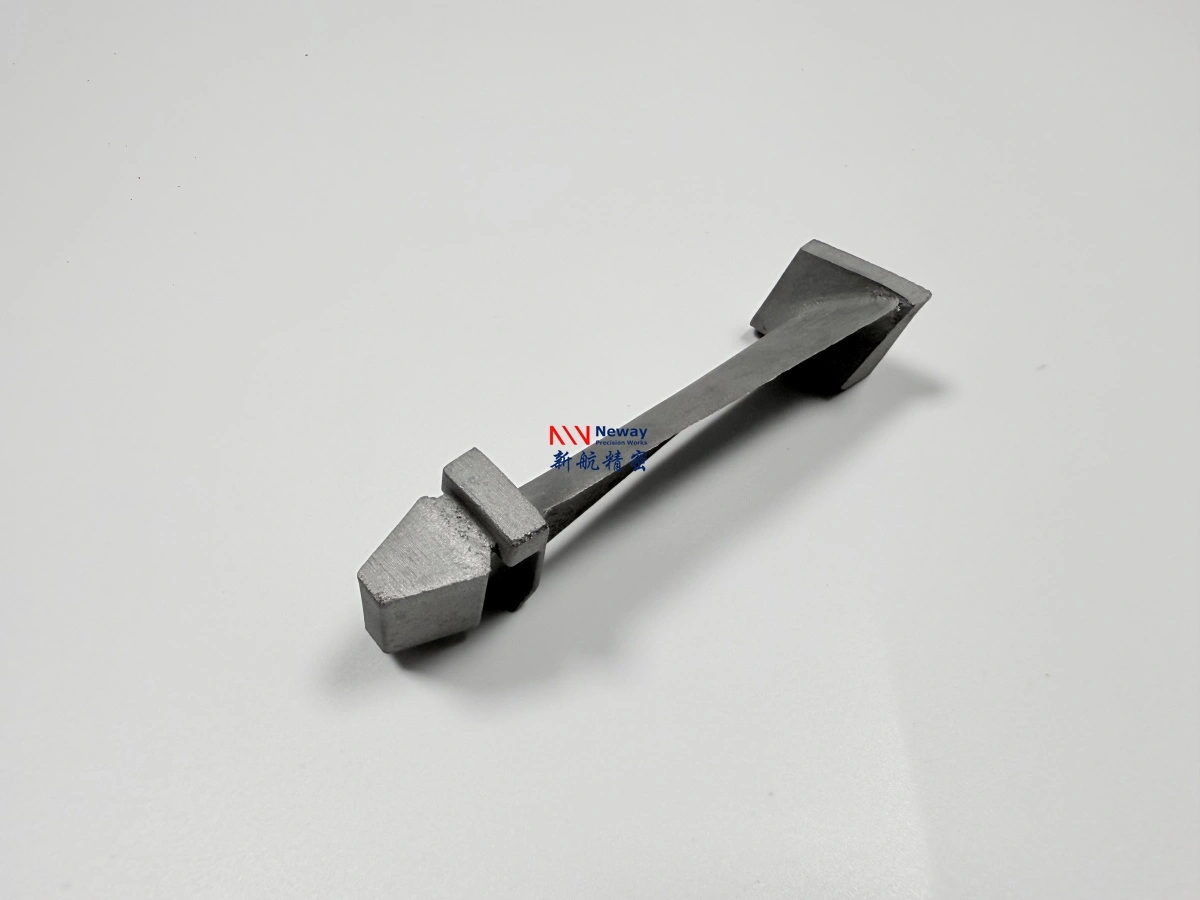

CMM-, Röntgen- und FPI-Prüfung für Superlegierungs-Turbinengussteile

Die Prüfanforderungen für Superlegierungs-Turbinengussteile sollten als Teil des Fertigungswegs angeboten werden, nicht erst nachdem der Gussstückpreis bereits verglichen wurde. CMM, Röntgen, CT und FPI beantworten unterschiedliche Käuferfragen. CMM prüft die Geometrie nach der Bearbeitung oder der Referenzvorbereitung. Röntgen und CT überprüfen die innere Dichtheit, Wandübergänge und kernbedingte Risiken. FPI prüft Oberflächenanzeichen nach dem Gießen, der Wärmebehandlung, der Bearbeitung oder der Endbearbeitung. Die RFQ sollte angeben, welche Nachweise benötigt werden, wann sie benötigt werden und welche Merkmale jede Prüfung absichert.

NewayAeroTech kann Prüfpakete für kundenspezifische Turbinenschaufeln, Leitschaufeln, Düsen, Ringsegmente, Brennkammerteile und Heißgasweg-Gussteile durch Materialprüfung und -analyse, Vakuum-Feinguss, Einkristallguss, CNC-Bearbeitung von Superlegierungen und HIP-Behandlung prüfen, wenn dies durch die Zeichnung oder den Prüfplan gefordert wird. Die Arbeit ist zeichnungsbasierte kundenspezifische Fertigung und Prüfunterstützung, kein Katalogverkauf von Ersatzteilen.

Prüfumfang vor Preisvergleich

Bei dieser RFQ sollten Käufer den Fertigungspreis von der Prüfverantwortung trennen, bevor sie einen Lieferantenvergleich anfordern. Ein Angebot für einen Rohguss mit Sichtprüfung ist nicht vergleichbar mit einem Angebot, das FPI, Röntgen oder CT, Wärmebehandlungsaufzeichnungen, CMM-Berichte und Erstartikelprüfung umfasst. Der Käufer sollte festlegen, welche Berichte Freigabeanforderungen sind und welche Prüfungen Prozesskontrollnachweise für die Musterprüfung sind.

Der Prüfumfang beeinflusst auch die Reihenfolge. FPI vor der Bearbeitung kann Gussoberflächenanzeichen finden, während FPI nach der Bearbeitung Probleme aufdecken kann, die durch die Spanabnahme freigelegt wurden. Röntgen vor der Bearbeitung kann risikoreiche interne Bereiche schützen, bevor Wert hinzugefügt wird. CMM nach der Endbearbeitung prüft die Montagegeometrie, aber CMM vor der Endbearbeitung kann bestätigen, ob ein Gussstück genügend Aufmaß hat. Diese zeitlichen Entscheidungen beeinflussen den Preis, die Musteranzahl und die Risikoverteilung.

CMM-Nachweis für bearbeitete Bezugspunkte und Strömungsoberflächen

CMM-Prüfung ist sinnvoll, wenn das Gussstück zu einer bearbeiteten Turbinenkomponente mit definierten Bezugspunkten, Dichtflächen, Plattformen, Bohrungen, Nuten, Montageflanschen oder Strömungspfadmaßen wird. Der Käufer sollte keinen vollständigen CMM-Bericht für jedes Merkmal anfordern, ohne zu erläutern, welche Maße über die Montagepassung entscheiden. Ein Bericht, der sich auf kritische Maße konzentriert, ist nützlicher als ein breiter Ausdruck, der Freigabemerkmale nicht von Referenzgeometrie trennt.

Bei Gussstücken, die von NewayAeroTech bearbeitet werden, sollte die RFQ zeigen, welche Oberflächen endgültig sind, welche Oberflächen als Aufmaß für die Bearbeitung durch den Käufer bleiben und welche Bezugspunkte vor der Prüfung vorbereitet werden sollen. Wenn der Käufer die Endbearbeitung woanders durchführt, kann CMM dennoch die Rohlingstauglichkeit unterstützen, indem es Aufmaß, Bezugspunkte und kritische Gussgeometrie prüft. Der Bericht sollte dem Lieferzustand entsprechen, nicht einem imaginären Fertigteil.

Röntgen- und CT-Grenze für versteckte Gussrisiken

Röntgen- und CT-Prüfung sollten an versteckte Gussrisiken gebunden sein. Superlegierungs-Turbinengussteile können dicke-zu-dünne Übergänge, Schaufelprofile, Kühlfunktionen, Ringsegmente, Plattformecken und kernbezogene Geometrie aufweisen. Der Käufer sollte die Zonen markieren, in denen die innere Dichtheit, Kernverschiebung, Wanddicke oder Schrumpfungsrisiko die Freigabe beeinträchtigen. Die Anforderung von Röntgen ohne Priorisierung von Merkmalen kann einen Bericht erzeugen, der das eigentliche Anliegen des Käufers übersieht.

CT kann nützlich sein, wenn Wanddicke, Durchgangsbedingung oder komplexe innere Geometrie detaillierter überprüft werden müssen. Röntgen kann ausreichen, wenn der Käufer konventionelle innere Dichtheitsnachweise für definierte Zonen benötigt. Die RFQ sollte angeben, ob Bilder, Interpretationsnotizen, Zonenkarten oder dimensionelle CT-Ausgaben erwartet werden. Sie sollte auch angeben, ob die Prüfung nur für den Erstartikel oder für die wiederholte Chargenfreigabe erfolgt.

FPI-Zeitpunkt für gegossene, bearbeitete und endbearbeitete Oberflächen

FPI ist am nützlichsten, wenn der Käufer die Oberfläche und den Prüfschritt definiert. Eine Gussfläche, bearbeitete Dichtfläche, geglättete Kante, beschichtungsvorbereitete Oberfläche oder wärmebehandelte Oberfläche kann einen anderen Zeitpunkt erfordern. Wenn die RFQ nur sagt „FPI erforderlich“, weiß der Lieferant möglicherweise nicht, ob der Käufer eine Prüfung nach dem Gießen, nach der Wärmebehandlung, nach der Bearbeitung, nach der Oberflächenendbearbeitung oder an mehreren Haltepunkten erwartet.

Der Käufer sollte auch Oberflächen markieren, an denen Anzeigen kritisch sind. Eine kleine Anzeige an einer nichtkontaktierenden Außenfläche kann einen anderen Überprüfungsweg haben als eine Anzeige an einem Schaufelprofil, einer Dichtfläche, einer Kante oder einem hochbelasteten Montagemerkmal. NewayAeroTech kann FPI als Teil eines Prüfpakets einbeziehen, wenn die Zeichnung oder Käuferanweisung die Methode, den Zeitpunkt und die Oberflächen definiert, die eine Berichterstattung erfordern.

Prüfplan nach Bauteiltyp

Eine Turbinenschaufel, Leitschaufel, ein Ringsegment, ein Hitzeschild und ein Brennkammerbauteil benötigen nicht dasselbe Nachweispaket. Eine Schaufel benötigt möglicherweise Wurzelgeometrie, Schaufelprofil-Oberflächenprüfung, Kühlmerkmalprüfungen und innere Dichtheitsnachweise. Eine Leitschaufel kann Plattform, Dichtfläche, Strömungspfad und kernbezogene Merkmale betonen. Ein Ringsegment oder Hitzeschild kann Ebenheit, Kantenzustand, Lochmuster, Beschichtungsbereitschaft und Maßstabilität nach der Wärmebehandlung erfordern.

Käufer sollten den Prüfplan um die funktionalen Oberflächen des Bauteils herum aufbauen. Dies verhindert, dass eine generische Checkliste das eigentliche Problem verbirgt. Es ermöglicht dem Lieferanten auch, die Prüfarbeit korrekt zu kalkulieren. Ein Angebot, das CMM für jedes Zeichnungsmaß, CT für den gesamten Guss und FPI in mehreren Schritten umfasst, wird sich stark von einem Angebot unterscheiden, das nur endgültige Bezugspunkte und Oberflächenanzeichen prüft.

Erstartikel-Aufzeichnungen und Wiederholchargenkontrolle

Der Erstartikel sollte zeigen, ob der Gussweg und die Nachprozesssequenz prüfbare Teile erzeugen können. Er sollte nicht auf eine endgültige Bestehen/Durchfallen-Linie reduziert werden. Käufer sollten entscheiden, welche Aufzeichnungen Lernaufzeichnungen für den Erstartikel sind und welche Aufzeichnungen bei späteren Chargen wiederholt werden müssen. Beispielsweise kann CT bei Erstartikeln nützlich sein, um die innere Geometrie zu verstehen, während Röntgen plus gezielte CMM zum normalen Chargennachweis werden können, wenn der Weg stabil und vom Käufer akzeptiert ist.

Prüfaufzeichnungen helfen auch zu verfolgen, wo ein Problem beginnt. FPI nach dem Gießen kann auf Angusssystem-, Schalen- oder Oberflächenvorbereitungsrisiken hinweisen. Röntgen vor der Bearbeitung kann die innere Dichtheit vor teurer Endbearbeitung zeigen. CMM nach der Wärmebehandlung kann Bewegungen vor dem endgültigen Bezugspunktfräsen aufdecken. Wenn alle Prüfungen nur am Ende erfolgen, weiß der Käufer möglicherweise, dass ein Teil ausgefallen ist, aber nicht, welcher Prozessschritt korrigiert werden muss.

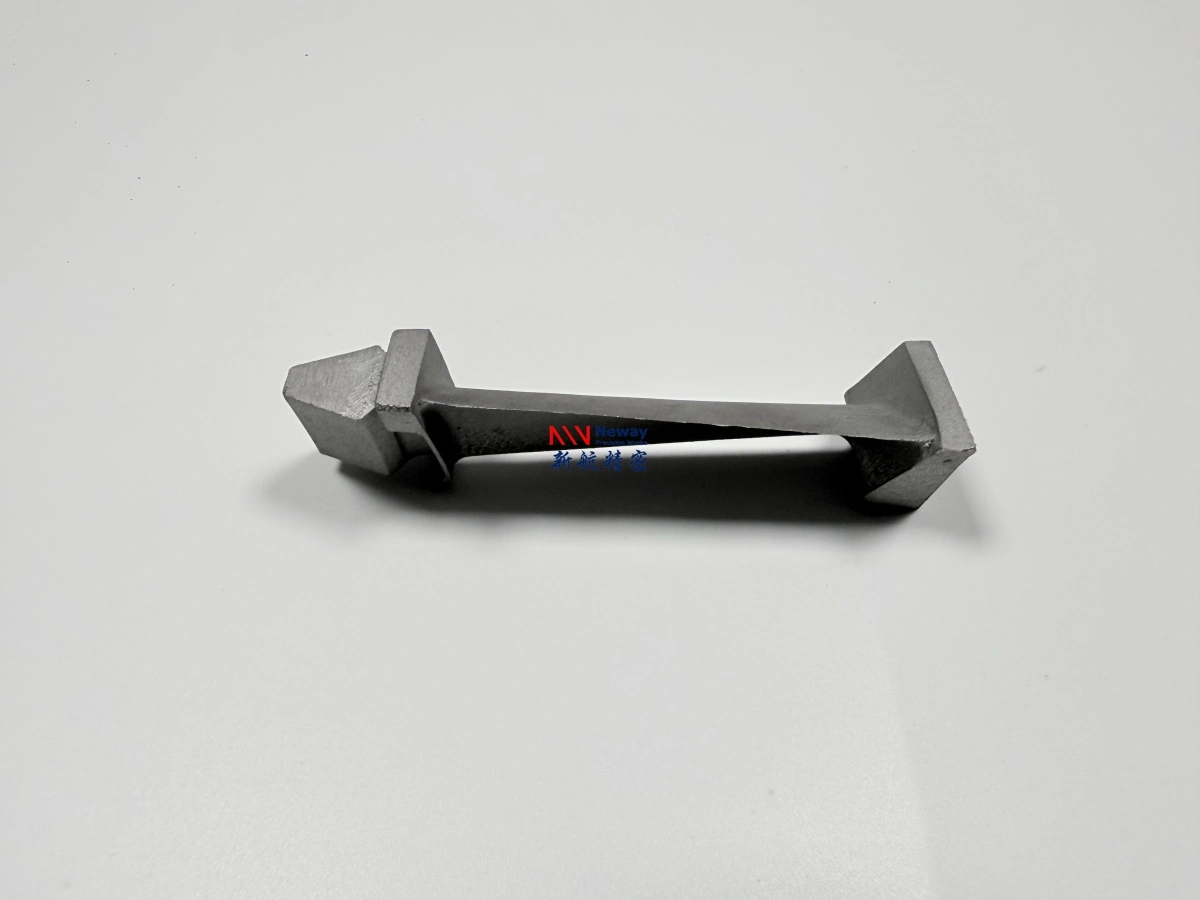

RFQ-Daten für prüfbereite Superlegierungsgussteile

Senden Sie die 2D-Zeichnung, das 3D-Modell, die Materialgüte, den Gussprozess, den Lieferzustand, die Bearbeitungsverantwortung, die Wärmebehandlungsanforderung, die HIP-Anforderung (falls vorhanden), die Beschichtungsgrenze, kritische Oberflächen, die Prüfmethodenliste, den Prüfzeitpunkt, das Berichtsformat, die Menge und den Erstartikel-Prüfplan. Wenn ein Musterteil geliefert wird, geben Sie an, ob es abgenutzt, repariert, oxidiert, beschichtet, verzogen ist oder nur als Referenz für die Geometriediskussion dient.

NewayAeroTech kann prüfbereite Superlegierungs-Turbinengussteile anbieten, wenn Käufer die Nachweisgrenze vor dem Preisverkehr definieren. Die stärkste RFQ nennt das Teil, das Material, den Fertigungsweg, die relevanten Oberflächen und die erforderlichen Berichte für Erstartikel und Wiederholchargen. Das gibt dem Lieferanten genügend Informationen, um CMM, Röntgen, CT, FPI, Bearbeitung und Nachprozessarbeiten als ein kontrolliertes Paket statt einer losen Sammlung von Prüfanforderungen anzubieten.
