Qu'est-ce que le NGV2 dans un moteur à turboréacteur ou à turbofan pour UAV ?
Qu'est-ce que le NGV2 dans un moteur à turboréacteur ou à turbofan pour UAV ?

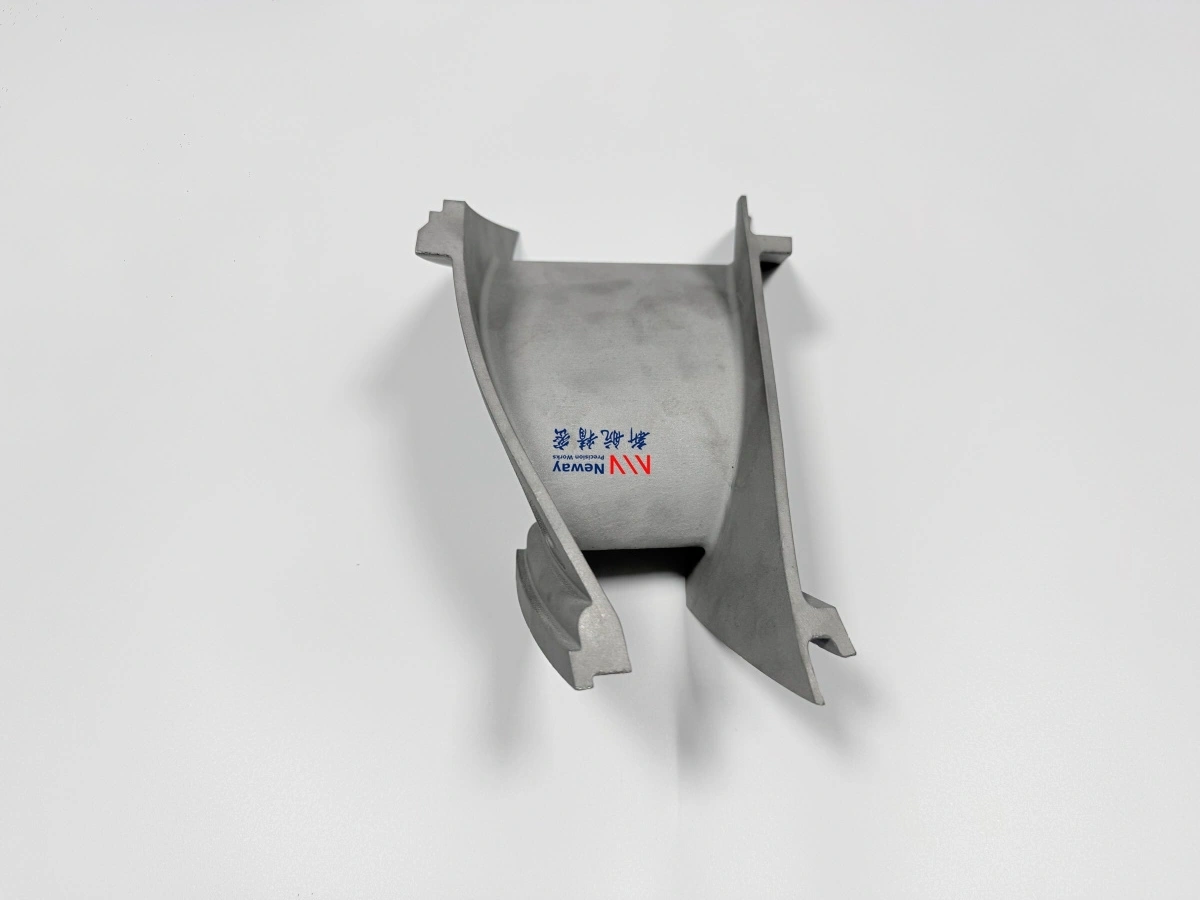

NGV2 signifie généralement Nozzle Guide Vane Stage 2, ou aube de turbine de guidage de deuxième étage, dans un moteur à turboréacteur ou à turbofan. Il s'agit d'un composant stationnaire de la section chaude qui guide les gaz de combustion à haute température vers l'étage suivant du rotor de turbine avec l'angle, la vitesse et la répartition du débit appropriés.
Dans les applications de turboréacteurs pour UAV, de turbofans pour UCAV et de petits moteurs aéronautiques, les composants NGV2 doivent fonctionner dans des conditions de gaz chauds, de flux à grande vitesse, de cycles thermiques, de vibrations et de jeux aérodynamiques serrés. En raison de ces exigences, les pièces NGV2 sont couramment produites à partir de superalliages ou d'alliages Inconel à haute température par moulage de précision, usinage CNC et inspection rigoureuse.
1. Réponse directe : Qu'est-ce que le NGV2 ?

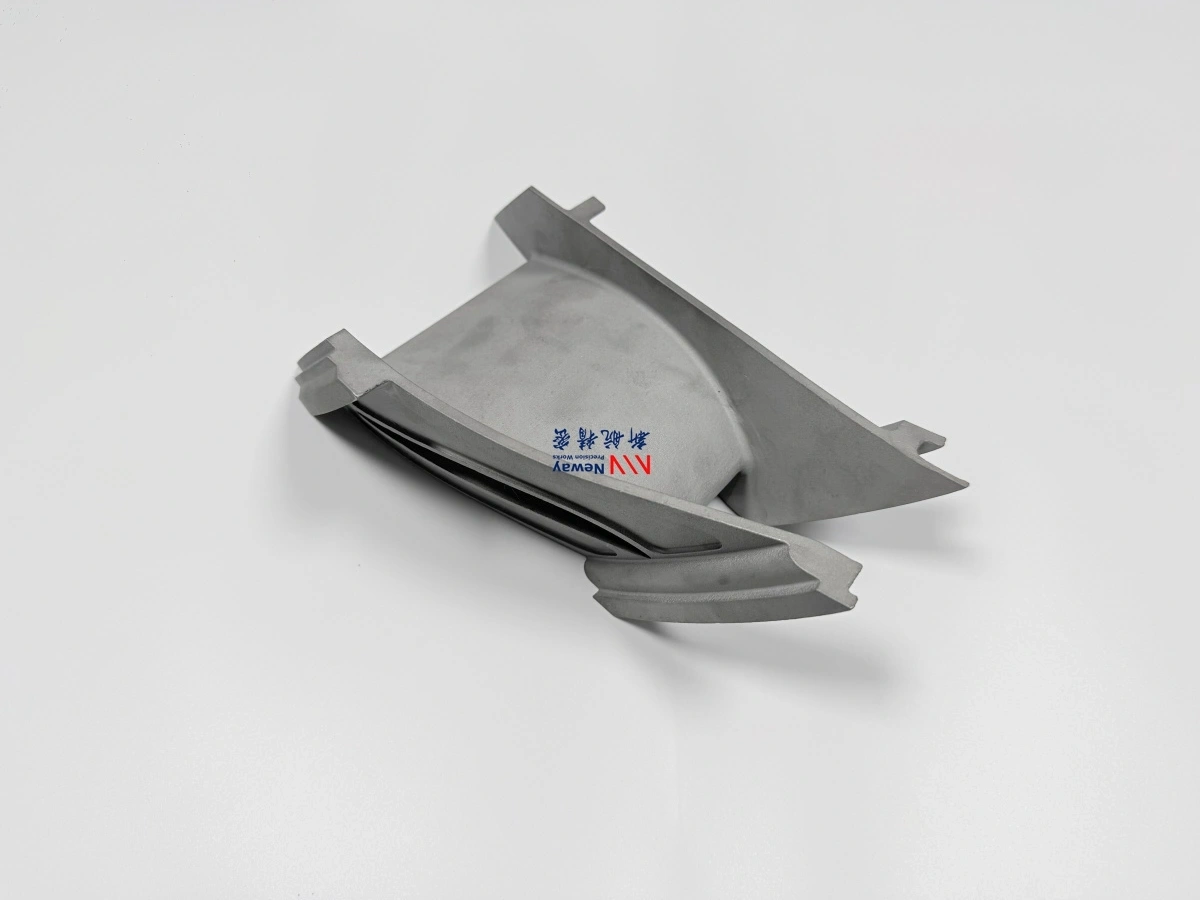

Le NGV2 est une aube de turbine de guidage de deuxième étage utilisée dans la section turbine d'un moteur à turboréacteur ou à turbofan. Contrairement à une aube de turbine rotative, le NGV2 est un composant d'aube stationnaire. Son rôle principal est de diriger les gaz chauds de l'étage de turbine précédent vers l'étage de rotor suivant avec un angle d'écoulement, une distribution de pression et une vitesse contrôlés.
Élément | Explication | Pourquoi c'est important |
|---|---|---|
NGV2 | Nozzle Guide Vane Stage 2 ou aube de turbine de guidage de deuxième étage. | Définit la position et la fonction de la pièce dans la section chaude de la turbine. |
Type de composant | Aube stationnaire de section chaude. | Contrôle le flux de gaz plutôt que de tourner avec l'arbre. |
Fonction principale | Guide les gaz à haute température vers le rotor de turbine suivant. | Améliore l'efficacité de la turbine, la stabilité du flux et les performances de l'étage. |
Type de moteur typique | Petit turboréacteur, turbofan, moteur pour UAV, moteur pour UCAV ou système de turbine compact. | Nécessite une fabrication légère, résistante à la chaleur et dimensionnellement précise. |
Processus de fabrication typique | Moulage de précision, usinage CNC, électro-érosion (EDM) si nécessaire et inspection. | Contrôle le profil de l'aube, la surface de gorge, les surfaces de référence et les caractéristiques d'installation. |
2. Où le NGV2 est-il utilisé dans les moteurs de UAV et d'UCAV ?
Le NGV2 est utilisé dans la section chaude de la turbine des moteurs à turboréacteur pour UAV, des moteurs à turbofan pour UCAV, des petits moteurs aéronautiques et des systèmes de puissance à turbine compacts. Ces moteurs peuvent comporter plusieurs étages de turbine selon le niveau de poussée, le rapport de pression, la disposition de la turbine et l'architecture globale du moteur.
Dans les petits moteurs aéronautiques, le NGV2 fait généralement partie d'un système de turbine compact et fortement sollicité. Le composant doit maintenir sa forme aérodynamique et sa précision d'installation tout en étant exposé aux gaz de combustion chauds, aux changements rapides de température et aux vibrations du moteur.
Application moteur | Rôle du NGV2 | Défi de fabrication |
|---|---|---|
Moteur à turboréacteur pour UAV | Guide les gaz chauds entre les étages de turbine dans une configuration de moteur compacte. | Petite taille, aubes fines, surface de gorge serrée et matériau résistant à la chaleur. |
Moteur à turbofan pour UCAV | Prend en charge un flux de turbine stable dans un système de propulsion plus performant. | Précision aérodynamique, répétabilité et durabilité à haute température. |
Petit moteur aéronautique | Contrôle la direction du flux d'entrée de la turbine de deuxième étage. | Géométrie complexe de l'aube, déformation lors du moulage et usinage de précision. |
Système de turbine expérimental | Prend en charge la validation des prototypes et les tests de développement de moteurs. | Itération rapide, retour sur la fabricabilité et amélioration basée sur l'inspection. |
3. Où le NGV2 est-il positionné dans le moteur ?
Le NGV2 est positionné dans la section turbine, généralement autour du deuxième étage de turbine ou entre les étages de rotor de turbine, selon la conception du moteur. Sa position exacte dépend du fait que le moteur soit un turboréacteur à un seul arbre, une turbine multi-étages, un petit turbofan ou un système de propulsion spécial pour UAV.
En général, les aubes de turbine de guidage sont placées avant un rotor de turbine pour guider les gaz chauds vers les aubes rotatives. Le NGV2 fait donc référence à l'étage d'aube de guidage associé au deuxième étage de turbine ou à la fonction de deuxième aube de turbine de guidage. Il doit s'aligner précisément avec le stator adjacent, le rotor, le carter et les caractéristiques d'étanchéité.
Zone du moteur | Relation avec le NGV2 | Point de contrôle important |
|---|---|---|
Sortie de la chambre de combustion / entrée de la turbine | L'énergie des gaz en amont est convertie par les étages de la turbine. | Température, pression et uniformité du flux des gaz. |
Premier étage de turbine | Les gaz passent d'abord par les caractéristiques de l'aube et du rotor en amont. | Direction du flux et chargement de l'étage. |
Deuxième étage de turbine | Le NGV2 dirige les gaz vers l'étage de rotor suivant. | Angle de l'aube, surface de gorge et précision du profil. |
Carter et caractéristiques de support | Le NGV2 doit s'adapter au boîtier du moteur, aux surfaces de montage et aux pièces adjacentes. | Contrôle des références, concentricité et ajustement de l'assemblage. |
4. Quelle est la fonction principale du NGV2 ?
La fonction principale du NGV2 est de contrôler la direction et la vitesse des gaz chauds entrant dans le rotor de turbine suivant. En guidant correctement le flux, le NGV2 contribue à améliorer l'efficacité de la turbine, à réduire la séparation du flux, à stabiliser le fonctionnement du rotor en aval et à maintenir des performances prévisibles du moteur.
Pour les moteurs à turboréacteur et à turbofan pour UAV, la géométrie du NGV2 a une influence directe sur l'efficacité du circuit gazeux. Le profil de l'aube, l'épaisseur du bord de fuite, la surface de gorge, la finition de surface et la position relative par rapport aux aubes de rotor adjacentes peuvent tous affecter la poussée, l'efficacité énergétique, le comportement vibratoire et la répartition de la charge thermique.
Fonction du NGV2 | Objectif technique | Exigence de fabrication |
|---|---|---|
Guidage du flux de gaz | Dirige les gaz chauds vers le rotor suivant avec l'angle correct. | Profil précis de l'aube et position angulaire. |
Contrôle de la vitesse | Aide à convertir l'énergie de pression et thermique en travail utile de la turbine. | Surface de gorge contrôlée et cohérence du passage. |
Stabilité du flux | Réduit la séparation du flux, la turbulence et le chargement inégal du rotor. | Surfaces de profil lisses et espacement répétable des aubes. |
Protection thermique | Maintient la structure sous l'effet des gaz chauds et des cycles thermiques. | Alliage à haute température, traitement thermique et contrôle des défauts. |
Positionnement de l'assemblage | Maintient l'alignement avec le carter, le rotor et les caractéristiques du stator adjacent. | Références usinées par CNC, faces de montage et contrôle par inspection. |
5. Pourquoi le NGV2 nécessite-t-il des matériaux en superalliage ?
Le NGV2 nécessite des matériaux en superalliage car il fonctionne dans un environnement de section chaude de turbine avec des températures élevées, de l'oxydation, de la fatigue thermique, des vibrations et de l'érosion par les gaz. L'acier inoxydable ordinaire ou les alliages basse température ne conviennent généralement pas pour un service à long terme du NGV2 dans les moteurs à turboréacteur ou à turbofan pour UAV.
Des alliages à base de nickel tels que l'Inconel 713LC, l'Inconel 738LC ou d'autres superalliages moulés peuvent être envisagés en fonction de la température du moteur, des exigences de résistance, de la géométrie de moulage et des spécifications du client. La sélection des matériaux doit être basée sur la température de fonctionnement, la durée de vie attendue, les cycles thermiques, le risque d'oxydation et si le composant est destiné à la validation de prototypes ou à la production.
6. Comment le NGV2 est-il fabriqué ?
Les composants NGV2 sont couramment fabriqués par moulage à cire perdue sous vide, suivi d'un usinage CNC et d'une inspection. Le moulage à cire perdue sous vide forme la géométrie complexe de l'aube, les caractéristiques des anneaux intérieur et extérieur, les passages de profil et la structure quasi brute de la section chaude. L'usinage CNC contrôle ensuite les surfaces de montage, les références, les trous, les bords et les caractéristiques critiques pour l'assemblage.
Pour les composants NGV2 de petits moteurs aéronautiques, le moulage et l'usinage doivent être planifiés conjointement. Le moulage contrôle la forme de base du profil et la structure quasi brute, tandis que l'usinage CNC de superalliages contrôle l'ajustement final, les surfaces d'étanchéité, les références dimensionnelles et la répétabilité dimensionnelle.
Étape de fabrication | Objectif | Point de contrôle clé |
|---|---|---|
Sélection des matériaux | Confirme que l'alliage peut résister aux conditions de la section chaude. | Température, résistance à l'oxydation, résistance au fluage et norme client. |
Modèle en cire et outillage | Forme la géométrie quasi brute du NGV2 avant le moulage. | Profil de l'aube, largeur du passage, allowance de retrait et répétabilité. |
Moulage à cire perdue sous vide | Produit l'ébauche moulée en superalliage du NGV2. | Porosité, retrait, fissures, déformation et état de surface. |
Traitement thermique | Assure la stabilité du matériau et les performances à haute température si nécessaire. | Cycle thermique spécifique au matériau et documentation par lot. |
Usinage CNC | Finit les caractéristiques de montage, les références, les surfaces d'étanchéité et les détails locaux. | Conception du montage, alignement des références, contrôle des tolérances et contrôle des bavures. |
Inspection | Vérifie la géométrie, le profil de l'aube, la surface de gorge et l'état des défauts. | MMT, numérisation 3D, inspection visuelle, ressuage (FPI), rayons X ou tomographie (CT) si nécessaire. |
7. Quelles sont les principales exigences de fabrication pour le NGV2 ?
Les principales exigences de fabrication pour le NGV2 incluent le contrôle des alliages à haute température, une géométrie de profil précise, une surface de gorge stable, le contrôle des défauts de moulage, les caractéristiques d'installation usinées par CNC et une inspection stricte. Étant donné que le NGV2 affecte les performances du flux de la turbine, même de petits écarts dans le profil de l'aube, la largeur de la gorge ou la position angulaire peuvent influencer les performances du moteur.
Exigence | Pourquoi c'est important | Comment c'est contrôlé |
|---|---|---|
Précision du profil de l'aube | Contrôle la direction du flux de gaz et l'efficacité de la turbine. | Compensation de l'outillage, inspection du moulage, numérisation 3D et mesure du profil. |
Contrôle de la surface de gorge | Affecte le débit massique, le rapport de pression et les performances de l'étage de la turbine. | Inspection dimensionnelle, mesure du passage et retour d'information sur le processus. |
Intégrité du matériau | Empêche la fissuration prématurée, l'oxydation ou la déformation en service dans la section chaude. | Certificat de matériau, traitement thermique, ressuage (FPI), rayons X, tomographie (CT) ou examen métallurgique. |
Référence et ajustement de l'assemblage | Assure un positionnement correct par rapport au carter et aux composants du rotor. | Usinage CNC, contrôle du montage et inspection par MMT. |
État de surface | Influence les pertes de flux, le comportement d'oxydation et la préparation au revêtement si nécessaire. | Contrôle de la surface de moulage, finition, grenaillage, polissage ou préparation au revêtement. |
8. Quelles informations sont nécessaires pour une demande de prix NGV2 ?
Pour un devis personnalisé de NGV2, les acheteurs doivent fournir le modèle de moteur, le numéro de pièce, le fichier CAO 3D, le dessin 2D, l'exigence de matériau, la quantité, la norme de tolérance, l'exigence de finition de surface, l'exigence de traitement thermique, l'exigence de revêtement et la norme d'inspection. Si la pièce fait l'objet d'une rétro-ingénierie, des photos d'anciennes pièces, des échantillons endommagés et des données de numérisation 3D peuvent également soutenir l'étude de faisabilité.
Informations pour la demande de prix | Entrée recommandée | Pourquoi c'est important |
|---|---|---|
Modèle de moteur | Turboréacteur pour UAV, turbofan pour UCAV, petit moteur aéronautique ou modèle de turbine expérimentale. | Aide à évaluer la température de service, la gamme de tailles et les exigences fonctionnelles. |
Numéro de pièce ou étage | NGV2, aube de turbine de guidage de deuxième étage ou référence de pièce spécifique. | Clarifie la position du composant et la fonction d'assemblage. |
Fichier CAO 3D | STEP ou X_T préféré pour l'examen technique. | Prend en charge la planification du moulage, de l'outillage, de l'usinage et de l'inspection. |
Dessin 2D | Tolérances, références, matériau, finition de surface et notes d'inspection. | Définit la norme d'acceptation et les points de contrôle de fabrication. |
Exigence de matériau | Inconel 713LC, Inconel 738LC, autre superalliage ou équivalent approuvé. | Détermine la voie de moulage, le traitement thermique, le coût et le délai de livraison. |
Quantité | Prototype, lot de test, première pièce ou quantité de production. | Affecte la stratégie d'outillage, le prix unitaire et la planification de la production. |
Exigence d'inspection | MMT, numérisation 3D, ressuage (FPI), rayons X, tomographie (CT), rapport de matériau, FAI ou COC. | Définit la portée du contrôle qualité et le dossier documentaire. |
9. Résumé
Le NGV2 est une aube de turbine de guidage de deuxième étage utilisée dans les sections de turbine des turboréacteurs pour UAV, des turbofans pour UCAV et des petits moteurs aéronautiques. C'est un composant stationnaire de section chaude qui guide les gaz à haute température vers le rotor de turbine suivant, améliorant ainsi l'efficacité de la turbine, la stabilité du flux de gaz et les performances du moteur.
Étant donné que les composants NGV2 doivent fonctionner sous l'effet de gaz chauds, d'oxydation, de cycles thermiques et de charges aérodynamiques, ils nécessitent généralement des matériaux en superalliage, un moulage à cire perdue sous vide, un usinage CNC et une inspection stricte. Pour qu'un fabricant personnalisé de NGV2 puisse évaluer avec précision la faisabilité et le prix, les acheteurs doivent fournir le modèle de moteur, le numéro de pièce, les fichiers CAO, les dessins, les spécifications de matériau, la quantité, les tolérances, la finition de surface, la post-traitement et les exigences d'inspection.
