Usinage de précision de pièces de moteur à turbine en superalliages
Usinage de précision de pièces de moteur à turbine en superalliages
Résumé de la réponse directe
Ce sujet doit être examiné sous l'angle de la pièce, de l'alliage, de la voie de fabrication, des preuves d'inspection et du périmètre de la demande de prix (RFQ), plutôt que comme une définition par mot-clé. Pour les aubes de turbine monocristallines et les composants de section chaude, les acheteurs doivent associer les superalliages à base de nickel CMSX-4, CMSX-10 et Rene N5, la coulée monocristalline, le traitement thermique, l'examen HIP, l'usinage CNC, l'électro-érosion (EDM), la préparation du revêtement, le ressuage (FPI), la radiographie X, la MMT et la métallographie aux moteurs aérospatiaux, aux moteurs de turbine pour UAV, aux turbines à gaz industrielles et à la production d'énergie, en lien avec les dossiers requis pour la comparaison des fournisseurs. NewayAeroTech examine les projets personnalisés de turbines et de composants de section chaude à partir des dessins, échantillons, spécifications et exigences techniques des clients, en prenant l'Usinage CNC de superalliages comme référence principale de la voie de fabrication pour ce groupe.
Le traitement thermique et la post-transformation doivent être discutés avant que l'acheteur ne fige la comparaison commerciale. Certaines pièces en superalliage nécessitent une stabilisation, une mise en solution, un vieillissement, un HIP, un détensionnement, une préparation de barrière thermique (TBC), un revêtement résistant à l'oxydation ou un usinage final après traitement thermique. Si ces étapes sont absentes de la première demande, le premier prix peut ne pas représenter la pièce qui devra effectivement être livrée.
La confirmation du matériau va au-delà de la simple nomination d'une famille telle que les superalliages à base de nickel. La RFQ doit indiquer la nuance exacte, la norme équivalente, l'état de traitement thermique, le besoin de certificat, et si une spécification client contrôle la chimie ou les essais mécaniques. Cela empêche le fournisseur de proposer une voie qui semble commercialement acceptable mais qui ne peut satisfaire le dossier de dessin.
Pourquoi la voie de fabrication est cruciale pour les turbines et les composants de section chaude
La coulée d'aube de turbine monocristalline n'est pas seulement un achat de pièce coulée ; c'est une décision concernant le risque fournisseur. Un examen utile montre comment la sélection de l'alliage, les exigences de contrôle du grain, le traitement thermique, l'examen HIP, la finition par EDM ou CNC, la préparation du revêtement et l'inspection finale seront gérés dans une seule voie. Pour les moteurs aérospatiaux, les moteurs de turbine pour UAV, les turbines à gaz industrielles et les sections chaudes de production d'énergie, les réponses des fournisseurs doivent rendre visibles les hypothèses concernant les coûts, les rendements, l'inspection et la documentation de livraison avant que les devis ne soient comparés.
Grille d'évaluation des fournisseurs pour les acheteurs
Point d'examen | Ce que les acheteurs doivent vérifier | Risque en cas d'absence |
|---|---|---|
Voie de l'alliage | Expérience avec les alliages CMSX-4, CMSX-10, Rene N5 ou le superalliage à base de nickel spécifié. | Le fournisseur peut proposer une voie qui ne correspond pas à l'exigence matérielle. |
Contrôle de la coulée monocristalline | Comment le fournisseur examine le risque de contrôle du grain, le risque géométrique et les besoins de validation par échantillon. | Des risques critiques de coulée peuvent apparaître après la fabrication de l'outillage ou la production d'échantillons. |
Périmètre de post-traitement | Si le traitement thermique, le HIP, l'EDM, l'usinage CNC, la préparation du revêtement et l'état de surface sont inclus. | Le premier devis peut exclure des étapes nécessaires pour le livrable réel. |
Preuves d'inspection | Si le ressuage (FPI), la radiographie X, la MMT, la métallographie, l'analyse chimique et les essais mécaniques sont obligatoires ou optionnels. | Les prix des fournisseurs peuvent ne pas être comparables car les packages d'inspection diffèrent. |
Réponse technique | Si le fournisseur pose des questions sur les dessins manquants, les tolérances, les normes, les surfaces critiques et les conditions d'application. | Un devis générique peut masquer des risques de fabricabilité ou d'acceptation. |
Une réponse solide d'un fournisseur doit inclure des questions ouvertes, et pas seulement un prix. Pour les projets d'aubes monocristallines, les questions sur le CMSX-4, le CMSX-10, le Rene N5, les risques géométriques, les dossiers d'inspection et les conditions de livraison rendent généralement le devis plus fiable car elles exposent les hypothèses avant le premier lot d'échantillons.
Adéquation entre matériau, procédé, composant et application
L'examen des matériaux doit rester lié aux exigences de l'aube plutôt que de devenir une large liste d'alliages. Le CMSX-4, le CMSX-10, le Rene N5 et d'autres superalliages monocristallins à base de nickel peuvent être discutés lorsque le dessin ou la norme client les exige pour les aubes de turbine, les profils d'aubes, les plates-formes et autres détails de section chaude. L'Inconel 738LC, l'Inconel 713C et les superalliages moulés associés peuvent apparaître dans les discussions sur les aubes directrices, les injecteurs, les carénages ou les écrans thermiques, mais ils ne doivent pas être traités comme des substituts directs à une exigence d'aube monocristalline sans examen technique.
La question pratique pour l'acheteur est de savoir si le fournisseur peut relier la nuance du matériau, la voie de coulée monocristalline, le traitement thermique, l'examen HIP, la finition par EDM ou CNC, la préparation du revêtement et les preuves d'inspection au composant et à l'application réels. Pour les moteurs aérospatiaux, les moteurs de turbine pour UAV, les turbines à gaz industrielles, la production d'énergie et autres systèmes à haute température, cette connexion est plus utile qu'un long tableau de matériaux.

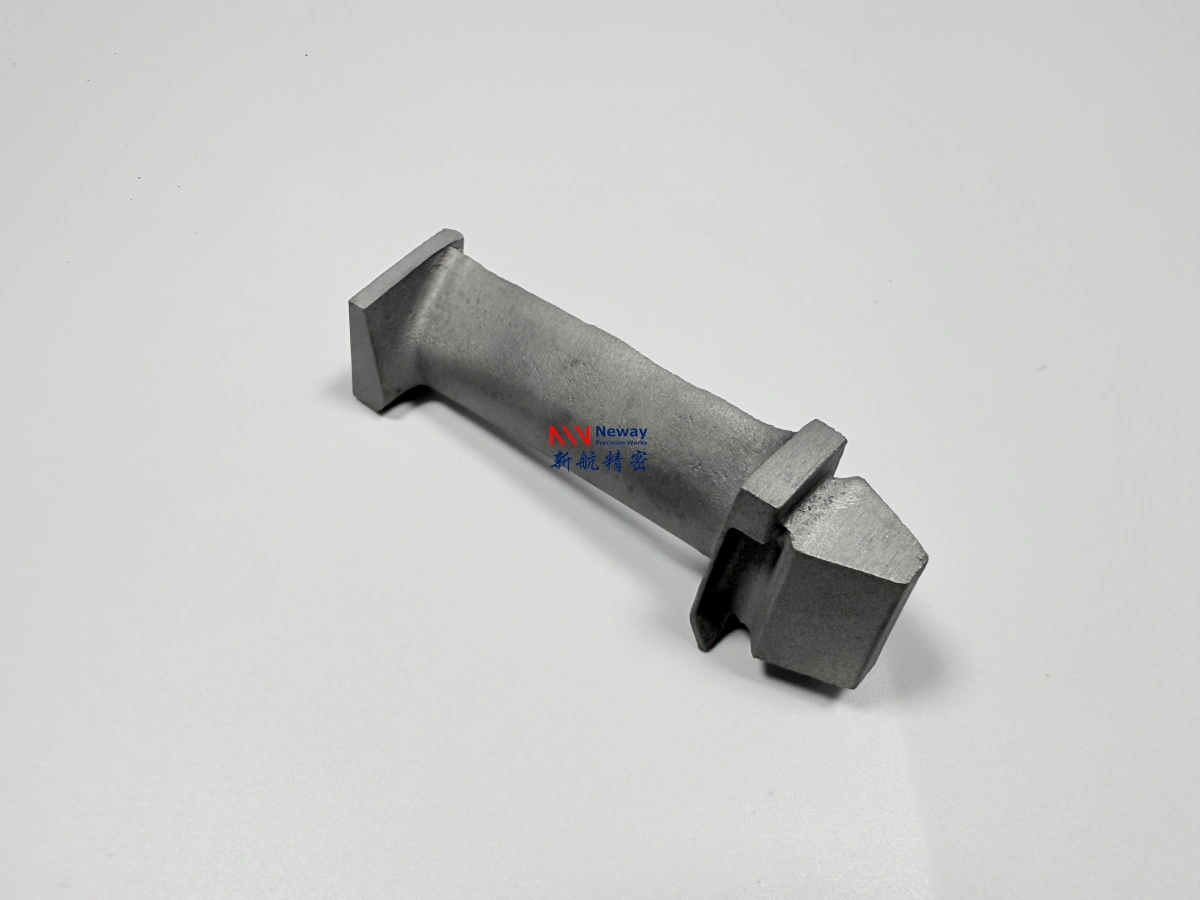

Voie de fabrication : de l'examen du dessin à l'inspection
Étape de fabrication | Objectif technique |
|---|---|
Examen technique et DFM | Examiner le dessin, le modèle 3D, la note sur l'alliage, les surfaces critiques, les éléments de référence et le contexte d'application. |
Sélection des matériaux | Confirmer les exigences concernant le CMSX, le Rene ou le superalliage à base de nickel spécifié par le client. |
Voie de coulée monocristalline | Planifier la méthode de coulée, les exigences de contrôle du grain, les risques géométriques et les besoins de validation par échantillon. |
Post-traitement | Examiner le traitement thermique, le HIP, l'EDM, l'usinage CNC, la préparation du revêtement et l'état de surface. |
Inspection finale | Définir le ressuage (FPI), la radiographie X, la MMT, la métallographie, le rapport dimensionnel et la documentation de livraison. |
Quand les acheteurs devraient-ils choisir cette voie de fabrication ?
L'examen géométrique est également un facteur de coût. Les parois minces, les nervures internes, les passages de refroidissement, les faces d'étanchéité, les éléments de référence et les trous profonds peuvent modifier l'outillage, le risque de coulée, l'accès pour l'EDM, la configuration d'usinage et la méthode d'inspection. NewayAeroTech vérifie ces caractéristiques par rapport à la voie proposée afin que le devis ne soit pas basé uniquement sur la nuance du matériau.
La planification de l'inspection doit être liée au mode de défaillance de la pièce. Une aube ou une aube directrice de section chaude peut nécessiter un ressuage (FPI), une radiographie X, une MMT, une métallographie ou des enregistrements dimensionnels, tandis qu'une caractéristique usinée peut nécessiter un contrôle plus strict des références et un historique clair des révisions du dessin. Lorsque le package d'inspection est défini tôt, les équipes d'achat peuvent comparer les fournisseurs sur la base de preuves plutôt que sur de larges affirmations de qualité.
Les acheteurs devraient choisir cette voie lorsque la pièce est une aube de turbine personnalisée ou un composant de section chaude et que le dessin exige une coulée monocristalline, un contrôle des superalliages, un service à haute température et des preuves d'inspection. Elle convient aux ingénieurs d'approvisionnement et aux équipes de projet qui ont besoin qu'un fournisseur examine la faisabilité de la fabrication, et pas seulement qu'il donne un prix pour un nom de pièce.
Exigences de contrôle qualité et d'inspection
L'examen commercial doit également définir si la commande concerne un prototype, une pré-série, une réparation, un remplacement ou une production en série. Le travail sur prototype peut accepter plus de retours techniques lors du développement de la voie, tandis que la production en série nécessite généralement des gabarits stables, des modèles d'inspection et une documentation de lot plus claire. Cette distinction affecte le prix, le délai de livraison et la quantité de validation de processus requise avant approbation.
Le contrôle qualité doit être nommé dans la RFQ. Selon les exigences du projet, le package peut inclure l'inspection par MMT, le ressuage (FPI) ou le ressuage par pénétrant visible (DPI), les essais par radiographie X, l'inspection métallographique, l'analyse de composition chimique, les essais de dureté, les essais de traction, les enregistrements de traitement thermique et les rapports d'inspection dimensionnelle. La post-transformation des superalliages peut également être pertinente lorsque le traitement thermique, l'examen HIP, l'usinage CNC, l'EDM ou la préparation du revêtement font partie du périmètre de fourniture. L'inspection par MMT doit être spécifiée lorsque des rapports dimensionnels sont requis pour les caractéristiques racines, les plates-formes, les faces d'étanchéité ou les structures de référence.
Les acheteurs doivent également demander quels enregistrements sont inclus avec l'expédition et quelles inspections sont proposées uniquement lorsqu'elles sont requises par le dessin ou la norme client. Cette distinction aide les équipes d'achat à comparer les fournisseurs sur une base commune, au lieu de comparer un devis pour une pièce brute coulée avec un package de composants finis, inspectés et documentés.
Adéquation du fournisseur pour NewayAeroTech
Pour les turbines personnalisées et les composants de section chaude, NewayAeroTech ne propose pas de devis à partir d'un stock standard de pièces de rechange OEM. Nous examinons les dessins, les échantillons, les notes sur les matériaux, les quantités et les exigences d'inspection, puis suggérons une voie de fabrication qui peut combiner la coulée, le traitement thermique, le HIP, l'usinage CNC, l'EDM, le revêtement et l'inspection finale. Cette adéquation fournisseur est importante lorsque l'acheteur a besoin d'un soutien à la production plutôt que d'un inventaire de remplacement de catalogue.
Exigence du projet | Adéquation NewayAeroTech |
|---|---|
Pièces de turbine en superalliage personnalisées | Convient lorsque l'acheteur fournit les dessins, la nuance du matériau, la quantité et les exigences d'inspection. |
Fabrication basée sur des dessins | Convient aux projets basés sur des dessins 2D, des modèles 3D, des échantillons, des spécifications et des exigences techniques. |
Projets de coulée sous vide + usinage CNC | Convient lorsque la coulée, le traitement thermique, l'examen HIP, l'usinage CNC, l'EDM, la préparation du revêtement et l'inspection doivent être examinés ensemble. |
Production en petits à moyens lots | Convient sous réserve des exigences de géométrie, d'alliage, d'outillage, d'inspection et de documentation. |
Inspection d'alliages à haute température | Convient lorsque des enregistrements de MMT, FPI, radiographie X, métallographie, analyse chimique, dureté ou essais mécaniques sont requis. |
Revente de pièces de rechange OEM standard | Ce n'est pas le choix principal. NewayAeroTech ne vend pas de pièces d'inventaire OEM d'origine. |
Pièces métalliques générales à faible coût | Ne convient pas lorsque le projet ne nécessite pas de capacités en superalliages, turbines, sections chaudes ou inspection. |

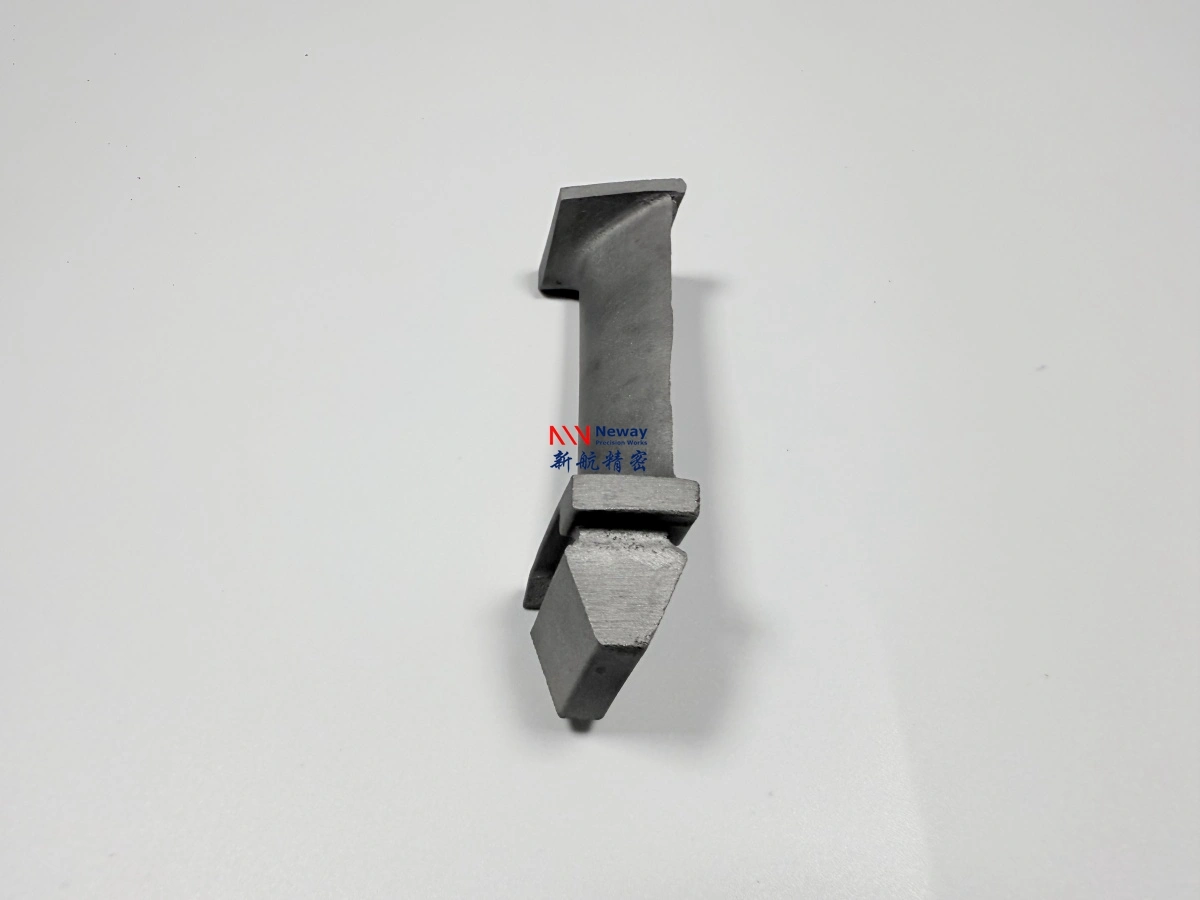

Check-list RFQ pour un devis utile
Informations RFQ | Pourquoi c'est important |
|---|---|
Dessin 2D | Définit les dimensions, les références de datum, les tolérances et les notes d'inspection. |
Modèle 3D | Aide à examiner la géométrie, l'outillage, les surépaisseurs d'usinage et l'accès aux caractéristiques. |
Nuance du matériau | Confirme les exigences concernant le CMSX, le Rene, l'Inconel ou d'autres superalliages. |
Quantité | Sépare la logique de devis pour les prototypes, les pré-séries et la production en série. |
Tolérance | Affecte l'usinage CNC, l'inspection par MMT, la planification des gabarits et le risque d'acceptation. |
Finition de surface | Influence l'usinage, la préparation du revêtement, le polissage et le périmètre d'inspection. |
Exigence de traitement thermique | Définit le traitement thermique et les enregistrements requis. |
Exigence de revêtement | Précise le périmètre de la barrière thermique (TBC), du revêtement résistant à l'oxydation ou de la préparation de surface. |
Norme d'inspection | Contrôle le FPI, la radiographie X, la MMT, la métallographie, les certificats et le format des rapports. |
Température de fonctionnement ou environnement d'application | Aide à évaluer le matériau, le procédé, le revêtement et le niveau de risque. |
Pièce échantillon si disponible | Soutient l'examen de remplacement, la discussion sur la rétro-ingénierie et la confirmation des caractéristiques. |
L'examen du dessin doit commencer par les surfaces qui contrôlent l'ajustement, l'étanchéité, le flux de refroidissement ou la rotation. Pour l'usinage de précision de pièces de moteur à turbine, ces caractéristiques déterminent si la tolérance de coulée, la surépaisseur d'usinage, le travail de détail par EDM ou la préparation du revêtement doivent être spécifiés avant le devis. NewayAeroTech utilise cet examen pour séparer les notes réalisables des hypothèses qui pourraient entraîner des changements de coûts ultérieurement.
Une RFQ claire doit lister séparément les documents requis des documents préférés. Par exemple, les rapports MMT obligatoires, les certificats de matériaux, les enregistrements FPI, l'acceptation par radiographie X, les enregistrements de revêtement ou les notes d'emballage ne doivent pas être enfouis dans des commentaires généraux. La séparation de ces éléments aide NewayAeroTech à retourner un devis qui reflète le périmètre réel de fabrication et de qualité.
Conclusion
Cet examen de fabrication est utile lorsque l'acheteur a besoin d'un support personnalisé pour les aubes de turbine en superalliage, les profils d'aubes et les composants de section chaude. NewayAeroTech peut examiner la coulée, la post-transformation, l'usinage, le revêtement et le périmètre d'inspection sur la base des dessins, des exigences matérielles, de la quantité et des normes d'acceptation.
Pour obtenir un devis, envoyez le dossier de dessin, la nuance du matériau, la quantité, les exigences de tolérance, l'état de surface, les notes de traitement thermique ou de revêtement, et les normes d'inspection.
