¿Cómo se fabrican las piezas de transición 7F / 7FA para servicio a alta temperatura?
¿Cómo se fabrican las piezas de transición 7F / 7FA para servicio a alta temperatura?

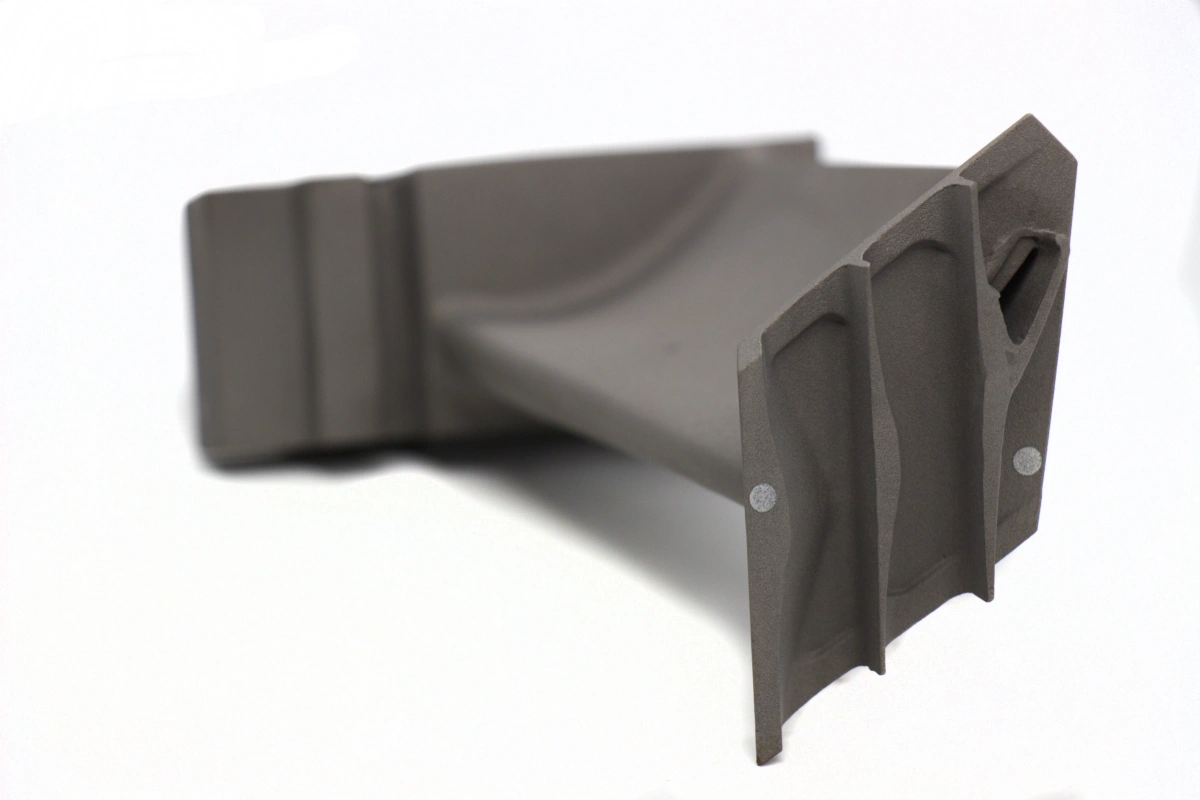

Las piezas de transición 7F / 7FA se fabrican típicamente mediante un proceso controlado que combina la conformación o fundición de aleaciones de base níquel para altas temperaturas, ensamblaje por soldadura, acabado dimensional, tratamiento térmico, preparación de recubrimientos e inspección rigurosa. Dado que estos componentes operan en la trayectoria de descarga del quemador y están expuestos a condiciones de servicio con temperaturas que pueden superar los 1.000–1.200 °C, el proceso de fabricación debe garantizar una fuerte resistencia a la oxidación, resistencia a la fatiga térmica, estabilidad dimensional e integridad fiable de las soldaduras durante largos intervalos de operación.
1. Ruta de fabricación típica para piezas de transición 7F / 7FA
Etapa | Objetivo principal | Enfoque típico del proceso | Por qué es importante |
|---|---|---|---|
Selección de material | Elegir un sistema de aleación resistente al calor | Superaleaciones de base níquel con resistencia a la oxidación y fluencia | La aleación base controla la vida útil bajo alto calor y tensión cíclica |
Producción de bruto o segmentos | Crear la estructura de la sección caliente casi neta | fundición de precisión al vacío o fabricación de segmentos conformados/soldados | La geometría casi neta reduce la distorsión y la carga de mecanizado posterior |
Unión de subensamblajes | Construir la geometría completa de la pieza de transición | Unión controlada de costuras, refuerzo local, integración de características | La calidad de la soldadura es crítica en servicios con ciclos térmicos |
Control de tensiones | Estabilizar la estructura después de la unión y conformado | Ciclos de solubilización o alivio de tensiones, corrección de distorsiones | Reduce las tensiones residuales y mejora la repetibilidad dimensional |
Acabado de precisión | Cumplir con las tolerancias finales de ajuste e interfaz | Mecanizado de bridas, acabado de orificios, control de referencias, preparación de bordes | Un ajuste preciso es esencial para el sellado y la alineación térmica |
Protección superficial | Mejorar la durabilidad ante oxidación y térmica | Preparación de capa de unión y sistemas de barrera cerámica | Protege el sustrato de la exposición severa a gases calientes |
Inspección y liberación | Verificar la estructura, dimensiones e integridad del material | END, metalografía, controles dimensionales, verificación química | Garantiza que la pieza sea adecuada para el servicio en paradas a alta temperatura |
2. Por qué el control de fabricación a alta temperatura es tan importante
A diferencia de los componentes de conductos a menor temperatura, las piezas de transición 7F / 7FA experimentan fuertes gradientes térmicos entre la salida del quemador y la región de entrada de la turbina. Durante la operación, las temperaturas del metal pueden fluctuar significativamente durante el arranque, la parada, el seguimiento de carga y eventos de disparo. En términos prácticos, esto significa que incluso pequeñas variaciones de fabricación en el espesor de pared, penetración de soldadura, microestructura local o adhesión del recubrimiento pueden acortar la vida útil del servicio.
Por esta razón, los fabricantes suelen apuntar a un control estricto sobre el espesor de la chapa o sección fundida, el aporte de calor de soldadura, la planitud de la brida, la geometría de las características de refrigeración y la condición superficial resistente a la oxidación. En muchos programas de reparación y reemplazo, la variación dimensional permitida se controla tan estrechamente que el mecanizado final y la inspección se vuelven tan importantes como la propia aleación base.
3. Procesos clave utilizados para fabricar piezas de transición
La producción de aleación casi neta a menudo se basa en la fundición de aleaciones de alta temperatura para secciones complejas o en segmentos fabricados cuando la geometría y la estrategia de reparación requieren ensamblajes conformados. La ruta seleccionada depende de la arquitectura de la pieza, el tamaño del lote, la carga térmica y si el hardware es de nueva fabricación o un reemplazo obtenido por ingeniería inversa.
La unión y restauración suelen estar respaldadas por la soldadura de superaleaciones, especialmente donde las costuras, áreas de fijación, zonas de refuerzo y reparaciones localizadas deben mantener la resistencia bajo ciclos térmicos repetidos. El control del procedimiento de soldadura es importante porque un exceso de aporte de calor puede aumentar la distorsión y elevar el riesgo de agrietamiento en servicio.
El acabado dimensional generalmente se completa mediante mecanizado CNC de precisión en las caras de las bridas, patrones de pernos, interfaces de sellado y otras referencias críticas. Incluso cuando la mayor parte de la pieza de transición está conformada o fundida, estas características locales a menudo determinan la calidad del ensamblaje y el control de fugas.
La estabilización térmica depende del tratamiento térmico para aliviar las tensiones residuales, optimizar la microestructura y mejorar la estabilidad de la resistencia en caliente. Para algunos equipos de reemplazo de alta integridad, la densificación o curación de defectos también puede implicar HIP (Prensado Isostático en Caliente) antes del acabado final.
La protección térmica se mejora frecuentemente mediante recubrimientos de barrera térmica, especialmente en regiones expuestas al flujo de gas caliente más intenso. Un sistema de recubrimiento aplicado correctamente puede reducir la temperatura del sustrato y ralentizar la oxidación, lo cual es especialmente valioso en unidades con ciclos intensos.
4. Requisitos de rendimiento típicos para piezas de transición 7F / 7FA
Requisito | Objetivo típico | Implicación de fabricación |
|---|---|---|
Resistencia a la oxidación | Rendimiento estable por encima de condiciones de servicio de clase 1.000 °C | Requiere química de aleación resistente al calor y condición superficial protegida |
Resistencia a la fatiga térmica | Sobrevivir a ciclos repetidos de arranque-parada sin crecimiento rápido de grietas | Necesita soldadura controlada, alivio de tensiones y una microestructura sana |
Estabilidad dimensional | Mantener el ajuste de la brida y la geometría de la trayectoria de flujo | Depende de la precisión del mecanizado y la gestión de la distorsión |
Compatibilidad del recubrimiento | Soportar la adhesión de la capa de unión y la barrera cerámica | La preparación de la superficie y el control del ciclo térmico son esenciales |
Trazabilidad de la inspección | Verificar defectos, química y geometría antes de la liberación | Requiere documentación estructurada y revisión final de calidad |
5. Cómo se verifica la calidad antes del servicio
Dado que las piezas de transición son componentes de sección caliente de combustión de alto riesgo, la inspección de liberación suele ir más allá de simples comprobaciones visuales. Los fabricantes a menudo combinan confirmación química, mapeo dimensional, examen de soldaduras, detección de grietas y evaluación estructural mediante ensayos y análisis de materiales. Dependiendo del programa, la inspección puede incluir rayos X, microscopía, revisión con SEM, verificación de espesores, controles de geometría de bridas y validación de zonas de reparación.
En programas de reemplazo para turbinas de gas de servicios públicos, los criterios de aceptación a menudo se centran en soldaduras libres de grietas, pérdida de pared controlada, superficies de ajuste verificadas, condición del recubrimiento e historial de procesos trazable. Esto es especialmente importante en aplicaciones de generación de energía, donde la fiabilidad del hardware de combustión afecta la duración de las paradas, la estabilidad de las emisiones y la durabilidad de la turbina aguas abajo.
6. Resumen
Si el objetivo es... | Paso crítico de fabricación |
|---|---|
Resistencia a alta temperatura | Selección de aleación más procesamiento térmico controlado |
Ensamblaje resistente a grietas | Procedimientos de unión cualificados y control de tensiones |
Ajuste de instalación preciso | Mecanizado de precisión y verificación dimensional |
Vida útil más larga en la trayectoria de gas caliente | Sistema de recubrimiento de barrera y protección contra oxidación |
Liberación fiable en paradas | Inspección exhaustiva y documentación |
En resumen, las piezas de transición 7F / 7FA para servicio a alta temperatura se fabrican mediante una ruta estrictamente controlada que combina la producción de aleaciones resistentes al calor, ensamblaje por soldadura, acabado de precisión, estabilización térmica, recubrimiento protector e inspección final. El objetivo es entregar hardware capaz de soportar condiciones de combustión de clase superior a 1.000 °C, ciclos térmicos repetidos y exigentes requisitos de fiabilidad en paradas. Para referencias de capacidades relacionadas, consulte componentes de turbinas de gas, ensamblajes de aleaciones de alta temperatura y soporte de post-proceso.
