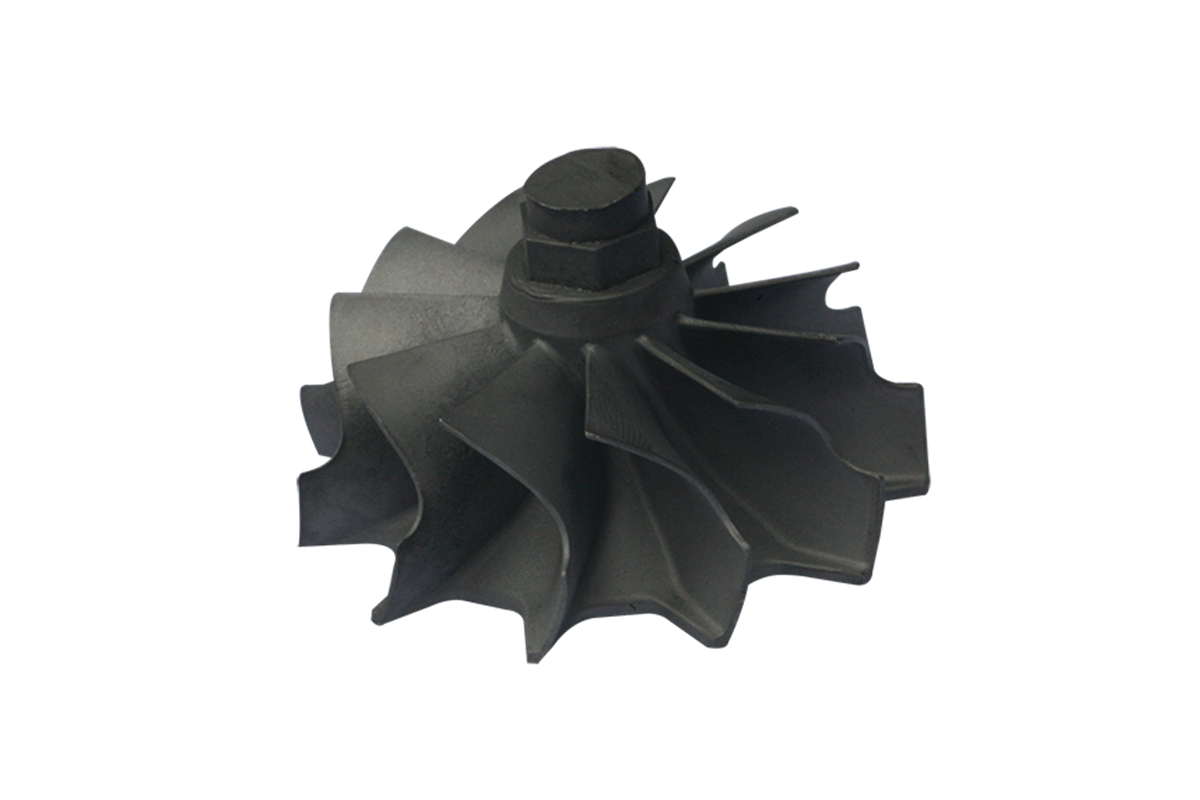

IN713LC Superlegierung Gleichachsige Kristallguss-Turbinenteile

Kerntechnologie des IN713LC Gleichachsigen Kristallgusses

1. Wachsmodellherstellung Komplexe Bauteilgeometrien werden mit spritzgegossenen Wachsmodellen mit einer Toleranz von ±0,05 mm nachgebildet, die Turbinenschaufeln und Segmentprofile unterstützen.

2. Schalengussformkonstruktion Feuerfeste Keramikschlicker und Stuckoschichten werden nacheinander aufgetragen und bilden Schalen mit einer Dicke von 6–8 mm für thermische Stabilität.

3. Entwachsung und Schalenbrand Modelle werden in Autoklaven bei ~150°C entfernt; gebrannte Schalen werden bei 1000–1100°C gesintert, um hohe mechanische Festigkeit und Formintegrität zu erreichen.

4. Vakuuminduktionsschmelzen IN713LC wird unter Vakuum (≤10⁻³ Pa) bei ~1450°C geschmolzen, um eine saubere Schmelzzusammensetzung und minimale Verunreinigung sicherzustellen.

5. Gleichachsige Erstarrung Das geschmolzene Metall wird in vorgewärmte Keramikschalen gegossen und unter sorgfältig kontrollierten Bedingungen erstarrt, um gleichmäßige gleichachsige Kornstrukturen (0,5–2 mm) zu erzeugen.

6. Schalenabschlag und Reinigung Schalen werden nach der Erstarrung mittels Vibration und Strahlen entfernt, wobei die Oberflächengüte der komplexen Turbinenteilgeometrien erhalten bleibt.

7. Wärmebehandlungsprozess Lösungs- und Auslagerungsbehandlung verfeinert die γ′-Ausscheidungsphase und verbessert die mechanischen und thermischen Eigenschaften.

8. Bearbeitung und Endbearbeitung Kritische Merkmale wie Bolzenlöcher, Dichtflächen und Kühlkanäle werden mittels CNC-Bearbeitung und EDM fertiggestellt.

IN713LC Materialleistungsprofil

• Betriebstemperaturgrenze: Bis zu 982°C (1800°F)

• Zugfestigkeit: ≥1034 MPa bei Raumtemperatur

• Streckgrenze: ≥862 MPa

• Kriechbruchfestigkeit: ≥200 MPa @ 760°C für 1000 Stunden

• Dehnung: ≥5%

• Oxidationsbeständigkeit: Hervorragend in zyklischen Hochtemperaturgasumgebungen

• Korngrößenkontrolle: ASTM 5–7 erreichbar durch gleichachsigen Guss

Fallstudie: IN713LC Turbinenteilproduktion für Industriekraftturbine

Projekthintergrund

Neway AeroTech wurde beauftragt, gleichachsige IN713LC-Turbinenschaufeln, Leitschaufeln und Schürzen für eine schwere Industriegasturbine mit einer Leistung von 65 MW herzustellen. Der Kunde benötigte maßstabile Teile mit niedrigen Fehlerraten und konsistenten mechanischen Eigenschaften unter dauerhaften Betriebsbedingungen von 950°C.

Häufige gleichachsige Turbinenkomponenten

• Schaufeln und Leitschaufeln der ersten Stufe Hochbelastete rotierende und statische Komponenten, die hohen thermischen Gradienten und Gasgeschwindigkeiten ausgesetzt sind.

• Düsenleitsegmente Strömungsregelnde Teile, die präzise Maßstabilität und hohe Oxidationsbeständigkeit erfordern.

• Brennkammerringsegmente Feste Bogensegmente, die Strahlungswärme und thermischer Ermüdung ausgesetzt sind.

• Gehäuseeinsätze und Schürzen Komponenten, die Gasströme abdichten oder führen und enge Toleranz-Passflächen aufweisen.

Herstellungsprozess von IN713LC-Turbinenteilen

1. Design und Wachswerkzeuge Bauteilgeometrie und Angusssysteme werden durch CFD-Simulation und Wachsmodellvalidierung optimiert.

2. Präzisionsschalengussformherstellung Mehrschichtige Keramikschalen werden mit gleichmäßiger Dicke und Oberflächenintegrität aufgebaut, um genauen Guss zu unterstützen.

3. Vakuumgussdurchführung IN713LC wird im Vakuum gegossen, wobei die Schalentemperaturen kontrolliert werden, um thermische Gradienten zu reduzieren und Erstarrungsfehler zu minimieren.

4. Wärmebehandlung und Auslagerung Wärmebehandlung wird durchgeführt, um das Gefüge zu homogenisieren und die γ′-Ausscheidungshärtung zu aktivieren.

5. CNC- und EDM-Endbearbeitung Komplexe Profile und Kühllöcher werden mit CNC- und EDM-Technologien bearbeitet, um die endgültigen Toleranzen zu erreichen.

6. Qualitätskontrolle und ZfP Alle Teile durchlaufen Röntgenprüfung, CMM-Validierung und metallografische Analyse, um vollständige strukturelle Konformität sicherzustellen.

Herausforderungen beim Gleichachsigen Turbinenteilguss

• Beibehaltung der Maßgenauigkeit über asymmetrische Kühlmerkmale hinweg

• Verhinderung von Mikroseigerung in dickwandigen Segmenten

• Sicherstellung gleichmäßiger Korngröße in Teilen mit variierenden Querschnitten

• Vermeidung von Heißrissen in Hochbelastungszonen von Gussteilen

Ergebnisse und Verifizierung

• ASTM-Korngröße 6 in komplexen Gussteilen erreicht

• 100%ige Konformität mit Röntgen- und Ultraschallprüfstandards

• Zugfestigkeit durchgehend über 1034 MPa in allen Produktionschargen

• Endgültige Maßgenauigkeit innerhalb von ±0,03 mm verifiziert via 5-Achsen-CMM

FAQs

1. Was sind die Vorteile des gleichachsigen Gusses für Turbinenkomponenten?

2. Welche Turbinenteile eignen sich am besten für den IN713LC gleichachsigen Guss?

3. Wie kontrolliert Neway AeroTech die Korngröße und Seigerung in Gussteilen?

4. Welche Nachbearbeitung ist für gleichachsige Turbinenteile erforderlich?

5. Welche Zertifizierungen gelten für IN713LC-Gussprozesse in kritischen Industrien?
