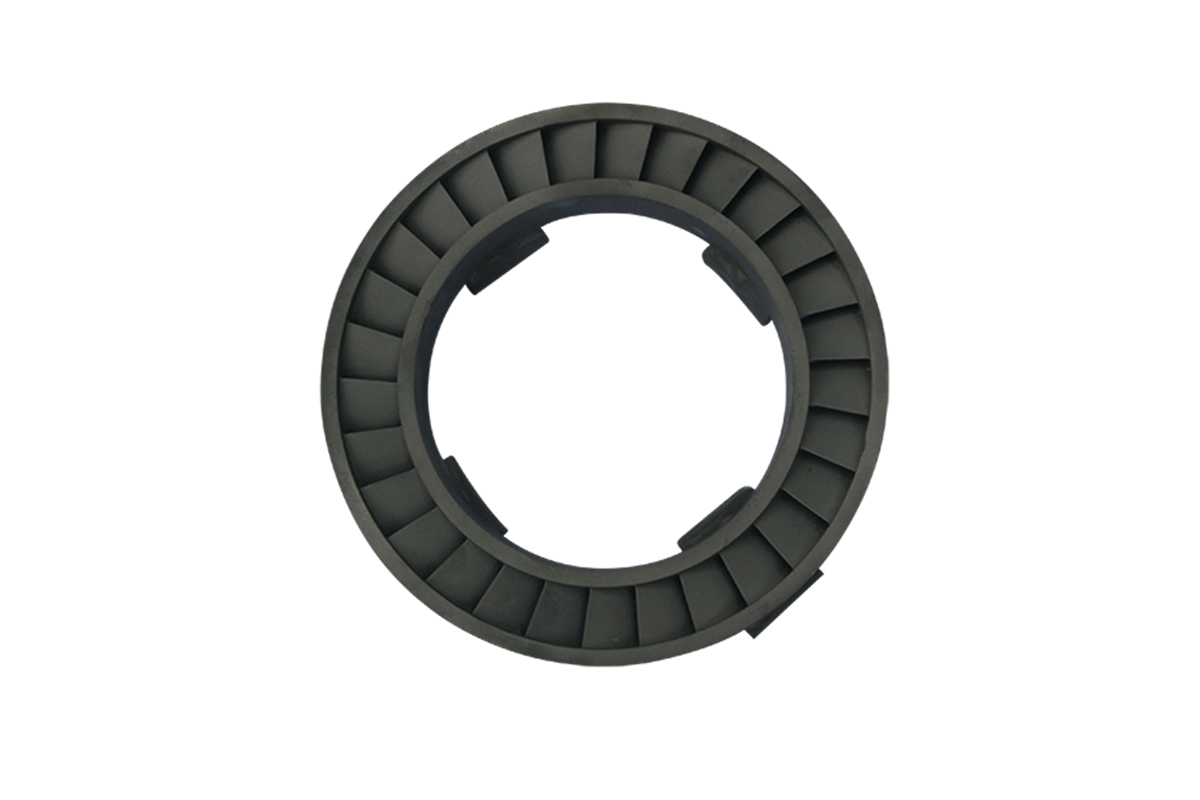

Hochtemperaturlegierungen 3D-Druck Turbinenrad

Kerntechnologie von 3D-gedruckten Turbinenrädern aus Hochtemperaturlegierungen

1. Materialvorbereitung: Pulverförmige Inconel-, Hastelloy- oder Rene-Legierungen mit Korngrößen von 15–45 µm werden für konsistentes Laserschmelzen und chemische Stabilität ausgewählt.

2. SLM- oder WAAM-Prozess: Unter Verwendung von Selektivem Laserschmelzen oder Wire Arc Additive Manufacturing wird das Turbinenrad Schicht für Schicht unter Inertgasatmosphäre aufgebaut, um Oxidation zu vermeiden.

3. Thermisches Management & Stützstrukturstrategie: Individuelle Aufbaustrategien und Stützgeometrien minimieren Eigenspannungen und Verzug während der Abkühlung.

4. Wärmebehandlung nach der Bearbeitung: Die Teile durchlaufen eine Lösungsglühung und Ausscheidungshärtung, um das Gefüge und die mechanischen Eigenschaften wiederherzustellen.

5. CNC-Feinbearbeitung: Endgültige Schaufelprofile, Wellenanschlüsse und Spitzenflächen werden mit einer Toleranz von ±0,02 mm mittels mehrachsiger CNC-Bearbeitung veredelt.

6. Optionale Oberflächenbeschichtungen: Thermische Barrierebeschichtungen (TBC) werden zum Oxidationsschutz und zur Verbesserung der Lebensdauer bei hohen Temperaturen aufgebracht.

Materialeigenschaften von 3D-gedruckten Turbinenradlegierungen

Fallstudie: Inconel 718 3D-gedrucktes Turbinenrad für Flugzeug-APU

Projekthintergrund

Ein Luft- und Raumfahrthersteller benötigte ein kompaktes Turbinenrad für eine Hilfskraftanlage (APU), die bei 680°C und 50.000 U/min arbeitet. Traditionelles Gießen konnte die erforderliche interne Kühlkanalgeometrie oder Schaufeldicke nicht erreichen. 3D-Druck mit Inconel 718 bot die erforderliche thermische Stabilität und Designfreiheit.

Anwendungsspezifische Vorteile

• Komplexe Kühlkanäle: Interne Kanäle direkt in die Rotornabe und Schaufelfüße integriert für das thermische Management.

• Optimierte Schaufelgeometrie: Reduziertes Gewicht und verbesserte Luftströmungseffizienz durch parametrische Gitteroptimierung.

• Schneller Prototypenbau & Testen: 3D-Druck verkürzte den Produktionszyklus von 10 Wochen auf 3 Wochen und ermöglichte schnellere Iterationen.

Fertigungsablauf

1. Pulverbettfusion (SLM): Inconel 718-Pulver wurde unter Argonatmosphäre mit einer Schichtdicke von 60 µm gedruckt, um das Turbinenrad aufzubauen.

2. Wärmebehandlung: Lösungsgeglüht bei 980°C, ausgelagert bei 720°C, was zu einer Zugfestigkeit >1250 MPa und einer Schwingfestigkeit über der Spezifikation führte.

3. CNC-Bearbeitung: Endgültiger Schaufelspitzenradius, Wellenbohrung und Passmerkmale wurden mit einer Toleranz von ±0,02 mm mittels Präzisions-CNC bearbeitet.

4. Oberflächenveredelung: Poliert und optional mit TBC beschichtet für Oberflächenoxidationbeständigkeit.

5. Validierung: Röntgentests und CMM-Inspektion bestätigten die interne und dimensionale Integrität.

Ergebnisse und Leistungsvalidierung

• Mechanische Festigkeit: Erreichte >1250 MPa Zugfestigkeit mit Dehnung >12%, stabil bei Dauerbetrieb bis 700°C.

• Dimensionale Genauigkeit: ±0,02 mm bei allen kritischen Schnittstellen erreicht, gewährleistet dynamisches Gleichgewicht bei hohen Drehzahlen.

• Thermische Schwingfestigkeit: Erfolgreich 20.000 thermische Zyklen zwischen 200°C und 700°C ohne Rissbildung oder Verformung bestanden.

• Aerodynamische Effizienz: CFD-Tests zeigten einen um 6% höheren Luftströmungswirkungsgrad im Vergleich zum gegossenen Äquivalent.

FAQs

1. Was sind die Vorteile der Verwendung von 3D-Druck für die Turbinenradfertigung?

2. Welche Hochtemperaturlegierungen eignen sich am besten für 3D-gedruckte Turbinenkomponenten?

3. Wie verbessert 3D-Druck die Kühlung und Leistung in Turbinenrädern?

4. Welche Wärmebehandlungen sind für nachbearbeitete Superlegierungsdrucke erforderlich?

5. Können Turbinenräder für Luft- und Raumfahrtanwendungen der Klasse angepasst und zertifiziert werden?
