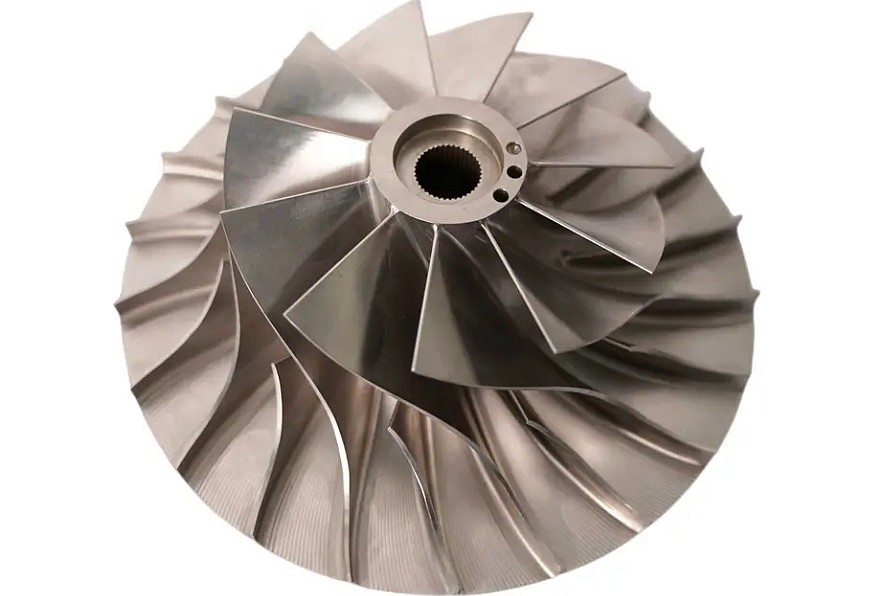

TA10 Turbolader-Komponenten Isothermes Schmieden Fabrik
Einführung
TA10 ist eine fortschrittliche Titanlegierung (Ti-6Al-2Sn-4Zr-2Mo), die für hervorragende Hochtemperaturfestigkeit, Kriechbeständigkeit und Ermüdungsdauerfestigkeit entwickelt wurde. Mit einer Zugfestigkeit von ~940 MPa und außergewöhnlicher thermischer Stabilität bis zu 500°C eignet sich TA10 hervorragend für Hochgeschwindigkeits-Turboladerkomponenten, die extremen thermischen Zyklen und Zentrifugalkräften ausgesetzt sind.
Bei Neway AeroTech sind wir spezialisiert auf das isotherme Schmieden von TA10-Turboladerkomponenten und erreichen feinkörnige Mikrostrukturen, überlegene mechanische Eigenschaften und präzise Maßtoleranzen für anspruchsvolle Automobil-, Luft- und Raumfahrt- sowie industrielle Turbosysteme.
Wichtige Fertigungsherausforderungen für TA10-Turboladerkomponenten
Beibehaltung der chemischen Zusammensetzung (Ti-Basis, Al ~6%, Sn ~2%, Zr ~4%, Mo ~2%) für mechanische und thermische Stabilität.
Steuerung der Kornverfeinerung durch isothermes Schmieden bei ~950–980°C zur Optimierung der Ermüdungs- und Kriechbeständigkeit.
Erreichen enger Maßtoleranzen (±0,02 mm) ist entscheidend für die aerodynamische Balance und den Wirkungsgrad des Turboladers.
Sicherstellung überlegener Oberflächengüten (Ra ≤1,6 µm) reduziert den Widerstand und verbessert die Leistung.
Isothermer Schmiedeprozess für TA10-Turboladerkomponenten
Der Produktionsprozess umfasst:
Knüppelvorbereitung: Hochreine VAR-TA10-Knüppel werden für chemische Homogenität ausgewählt.
Isothermes Schmieden: Präzisionsschmieden bei ~950–980°C unter konstanter Werkzeug- und Knüppeltemperatur, um Eigenspannungen zu minimieren und eine gleichmäßige feinkörnige Mikrostruktur zu erreichen.
Gesteuertes Abkühlen: Langsames Abkühlen zur Stabilisierung der Mikrostruktur und Verhinderung von Beta-Kornvergröberung.
Lösungsglühen und Auslagern (STA): Der Wärmebehandlungszyklus optimiert die α+β-Phasenverteilung für Festigkeit und Zähigkeit.
Präzisions-CNC-Bearbeitung: Die Endbearbeitung erreicht aerodynamische Profile und enge Toleranzen, die für den Rotorausgleich entscheidend sind.
Oberflächenveredelung: Polieren oder Kugelstrahlen verbessert die Ermüdungsbeständigkeit und Oberflächenintegrität.
Vergleichende Analyse von Fertigungsmethoden für Turbokomponenten
Prozess | Oberflächengüte | Maßgenauigkeit | Mechanische Eigenschaften | Hochtemperaturbeständigkeit | Kostenniveau |
|---|---|---|---|---|---|
Isothermes Schmieden + CNC | Hervorragend (Ra ≤1,6 µm) | Sehr hoch (±0,02 mm) | Außergewöhnlich (~940 MPa) | Hoch (~500°C) | Mittel |
Konventionelles Schmieden | Gut (Ra ~3 µm) | Hoch (±0,05 mm) | Sehr gut (~900 MPa) | Hoch (~450°C) | Mittel |
Feinguss + Bearbeitung | Mittel (Ra ~5 µm) | Mittel (±0,1 mm) | Gut (~850 MPa) | Mittel (~400°C) | Niedrig |
CNC-Bearbeitung aus Knüppel | Hervorragend (Ra ≤0,8 µm) | Sehr hoch (±0,01 mm) | Hervorragend (~940 MPa) | Hoch (~500°C) | Hoch |
Optimale Fertigungsstrategie für TA10-Turboladerkomponenten
Isothermes Schmieden: Am besten geeignet für die Herstellung leichter, feinkörniger, hochfester Turboladerräder und -schaufeln mit überlegener Ermüdungs- und Wärmebeständigkeit.
Konventionelles Schmieden: Geeignet für allgemeine Komponenten, bei denen eine etwas geringere Leistung akzeptabel ist.
Feinguss: Wird für weniger kritische oder dickwandige Komponenten eingesetzt.
CNC-Bearbeitung aus Knüppel: Wird für hochgradig individualisierte, extrem hochtolerante Kleinserienfertigung verwendet.
TA10-Legierungsleistungsübersicht
Eigenschaft | Wert | Anwendungsrelevanz |
|---|---|---|
Zugfestigkeit | ~940 MPa | Dauerfestigkeit von Turboladerkomponenten unter hoher Belastung und hoher Geschwindigkeit |
Streckgrenze | ~880 MPa | Widersteht Verformung unter Zentrifugalspannungen |
Maximale Betriebstemperatur | ~500°C | Geeignet für den Turboladerbetrieb bei erhöhten Temperaturen |
Ermüdungsfestigkeit | ~510 MPa | Verlängert die Lebensdauer der Komponente unter zyklischer Belastung |
Dichte | 4,55 g/cm³ | Leichtgewicht für verbesserte Beschleunigung und Ansprechverhalten |
Vorteile der Verwendung von TA10 für Turboladerkomponenten
Außergewöhnliches Festigkeits-Gewichts-Verhältnis verbessert das Ansprechverhalten des Turboladers und reduziert die Trägheit.
Hochtemperaturbeständigkeit erhält mechanische Eigenschaften bis zu 500°C unter Dauerlast.
Überlegene Ermüdungs- und Kriechbeständigkeit gewährleistet längere Betriebslebensdauern.
Hervorragende Korrosionsbeständigkeit widersteht heißen Abgasen und rauen Umgebungen.
Nachbearbeitungstechniken für TA10-Turboladerkomponenten
Heißisostatisches Pressen (HIP): Verdichtet geschmiedete Teile, beseitigt verbleibende Mikroporosität und verbessert die Ermüdungslebensdauer.
Lösungsglühen und Auslagern (STA): Verfeinert die Mikrostruktur, um Festigkeit und Duktilität zu maximieren.
Präzisions-CNC-Bearbeitung: Finalisiert aerodynamische Profile und kritische Passmerkmale mit ±0,01 mm Genauigkeit.
Oberflächenpolieren oder Kugelstrahlen: Verbessert die Ermüdungsbeständigkeit und die aerodynamische Oberflächenglätte.
Prüfung und Qualitätssicherung für Turboladerkomponenten
Koordinatenmessgerät (CMM): Stellt Maßtoleranzen innerhalb von ±0,02 mm für kritische Oberflächen sicher.
Ultraschallprüfung (UT): Erkennt interne Fehler und Diskontinuitäten.
Eindringprüfung (PT): Identifiziert Oberflächenrisse bis zu einer Größe von 0,002 mm.
Metallografische Analyse: Bestätigt die Einhaltung von Korngröße und Mikrostruktur gemäß Luft- und Raumfahrtstandards.
Branchenanwendungen und Fallstudie
Von Neway AeroTech hergestellte TA10-Turboladerkomponenten werden weit verbreitet in Hochleistungs-Automotivturboladern, Hilfstriebwerken (APUs) in der Luft- und Raumfahrt und fortschrittlichen industriellen Turbosystemen eingesetzt. In einem aktuellen Luftfahrtprojekt erreichten geschmiedete TA10-Turbinenräder im Vergleich zu herkömmlichen Ti-6Al-4V-Teilen bei Dauerbetrieb bei 480°C eine um 20 % erhöhte Lebensdauer, was die Systemzuverlässigkeit erheblich verbesserte und die Wartungsintervalle verkürzte.
Häufig gestellte Fragen
Welche Maßgenauigkeit erreicht Neway AeroTech für TA10-Turboladerkomponenten?
Warum ist isothermes Schmieden ideal für die Herstellung von TA10-Turboladerrädern?
Wie schneidet TA10 im Vergleich zu herkömmlichen Titanlegierungen unter Turboladerbedingungen ab?
Welche Branchen profitieren am meisten von TA10-Turboladerkomponenten?
Wie stellt Neway AeroTech die Ermüdungsfestigkeit und Wärmebeständigkeit in TA10-Schmiedeteilen sicher?
