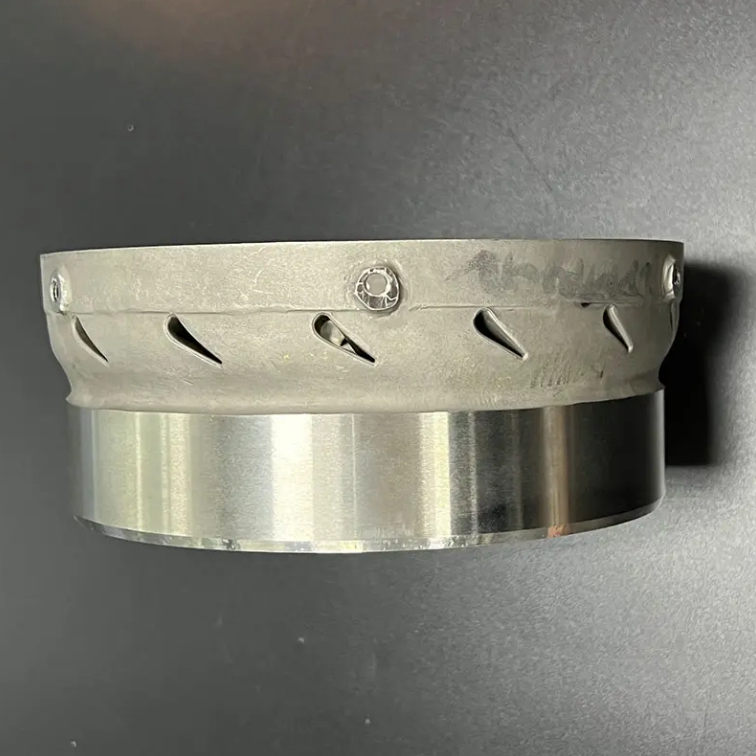

Hochtemperaturlegierungen Rene 77 Turbinendüsenring Wachsausschmelzverfahren Unternehmen
Einführung
Rene 77 ist eine Nickelbasis-Superlegierung, die für außergewöhnliche Hochtemperaturfestigkeit (~1275 MPa), überlegene Kriechbeständigkeit und hervorragende Oxidationsbeständigkeit bis zu 980°C entwickelt wurde. Mit einer fein abgestimmten γ'-Phase und herausragender struktureller Stabilität ist Rene 77 ideal für die Herstellung von Turbinendüsenringen, die unter extremen thermischen und mechanischen Belastungen in Luft- und Raumfahrt- sowie Industriegasturbinen arbeiten.
Bei Neway AeroTech sind wir auf die Herstellung von Rene 77 Turbinendüsenringen durch präzises Wachsausschmelzverfahren (Vakuum-Fein- oder Präzisionsguss) spezialisiert und liefern überlegene Oberflächenqualität, Maßgenauigkeit und metallurgische Integrität für kritische Hochleistungs-Turbinenanwendungen.
Wesentliche Fertigungsherausforderungen für Rene 77 Düsenringe
Strenge chemische Zusammensetzungskontrolle (Ni-Basis, Cr ~15%, Co ~14%, Mo ~4,2%, Ti ~3,8%, Al ~3,6%) zur Optimierung der Hochtemperaturleistung.
Kontrollierte Erstarrungsraten (~3–5°C/min) zur Vermeidung von Mikroseigerungen und zur Sicherstellung feinkörniger Mikrostrukturen.
Erreichen enger Maßtoleranzen innerhalb von ±0,05 mm für aerodynamische Konsistenz.
Sicherstellung der Oberflächengüte (Ra ≤1,6 µm) zur Optimierung des Gasflusses und des Turbinenwirkungsgrads.
Wachsausschmelzverfahren (Vakuum-Feinguss) für Rene 77 Düsenringe
Der Fertigungsprozess umfasst:
Wachsmodellherstellung: Hochpräzise Wachsmodelle mit ±0,1% Maßwiederholgenauigkeit.
Schalenaufbau: Auftrag von keramischen Schlickern und hochreinen feuerfesten Sanden für stabile, rissbeständige Formen.
Entwachsung: Dampfautoklavierung bei ~150°C zur Entfernung des Wachses ohne Beschädigung der Schale.
Vakuumschmelzen und -gießen: Rene 77-Legierung wird bei ~1420°C geschmolzen und unter Vakuum (<10⁻³ Pa) vergossen, um Oxidation zu verhindern.
Kontrollierte Erstarrung: Langsame Abkühlung fördert feine gleichachsige Körner und verbessert Kriech- und Ermüdungsleistung.
Schalenentfernung und Nachbearbeitung: Keramikentfernung, CNC-Bearbeitung und Polieren stellen die endgültigen aerodynamischen Profile sicher.
Vergleichende Analyse von Gussverfahren für Düsenringe
Verfahren | Oberflächengüte | Maßgenauigkeit | Mechanische Festigkeit | Hochtemperaturbeständigkeit | Kostenniveau |
|---|---|---|---|---|---|
Vakuum-Feinguss | Hervorragend (Ra ≤1,6 µm) | Sehr hoch (±0,05 mm) | Außergewöhnlich (~1275 MPa) | Hervorragend (~980°C) | Mittel |
Gleichachskristallguss | Gut (Ra ~3 µm) | Hoch (±0,05 mm) | Sehr gut (~1250 MPa) | Sehr hoch (~950°C) | Mittel |
Sandguss | Mäßig (Ra ~12 µm) | Mäßig (±0,5 mm) | Gut (~1000 MPa) | Mäßig (~850°C) | Niedrig |
CNC-Bearbeitung aus Block | Hervorragend (Ra ≤0,8 µm) | Sehr hoch (±0,01 mm) | Hervorragend (~1275 MPa) | Hervorragend (~980°C) | Hoch |
Optimale Fertigungsstrategie für Rene 77 Düsenringe
Vakuum-Feinguss erreicht Ra ≤1,6 µm, ±0,05 mm Präzision und hohe mechanische Festigkeit (~1275 MPa) für dünnwandige, komplexe Düsendesigns.
Gleichachskristallguss bietet eine Oberflächengüte von Ra ~3 µm, ±0,05 mm Präzision und hohe Hochtemperaturfestigkeit (~1250 MPa) für Komponenten der zweiten Stufe.
Sandguss bietet niedrige Kosten, Oberflächengüte von Ra ~12 µm, ±0,5 mm Präzision und mäßige Festigkeit (~1000 MPa) für nicht-kritische Strukturteile.
CNC-Bearbeitung aus Block erreicht Ra ≤0,8 µm, ±0,01 mm Toleranzen und maximale Präzision für kundenspezifische, hochwertige Düsenringproduktion.
Rene 77 Legierungsleistungsübersicht
Eigenschaft | Wert | Anwendungsrelevanz |
|---|---|---|
Zugfestigkeit | ~1275 MPa | Unterstützt extreme mechanische und thermische Belastungen |
Streckgrenze | ~1150 MPa | Hohe Dauerfestigkeit unter anhaltender Belastung |
Maximale Betriebstemperatur | ~980°C | Erhält Oxidations- und Kriechbeständigkeit |
Kriechbeständigkeit | Außergewöhnlich | Verlängert die Lebensdauer bei hohen Turbinentemperaturen |
Ermüdungsfestigkeit | ~650 MPa | Widersteht starken zyklischen thermischen Spannungen |
Vorteile der Verwendung von Rene 77 für Düsenringe
Überlegene mechanische Hochtemperaturfestigkeit erhält die Integrität des Turbinendüsenrings bei Temperaturen bis zu 980°C.
Außergewöhnliche Kriechbeständigkeit verlängert die Betriebslebensdauer unter langanhaltender thermischer Belastung erheblich.
Hervorragende Oxidationsbeständigkeit schützt vor Heißgaserosion und Korrosion.
Ausgezeichnete Ermüdungsbeständigkeit verbessert die Lebensdauer unter zyklischen thermischen und mechanischen Belastungen.
Nachbearbeitungstechniken für Rene 77 Düsenringe
Heißisostatisches Pressen (HIP): Verdichtet Gussteile, entfernt innere Porosität und verbessert die Ermüdungslebensdauer um bis zu 25%.
Lösungs- und Auslagerungswärmebehandlung: Verfeinert die Mikrostruktur und maximiert die γ'-Verstärkungsphase.
Präzisions-CNC-Bearbeitung: Erreicht ±0,01 mm Toleranzen und Ra ≤0,8 µm aerodynamische Oberflächenqualität.
Oberflächenpolitur und Kugelstrahlen: Verbessert die Ermüdungsfestigkeit und Oberflächenglätte.
Prüfung und Qualitätssicherung für Düsenringe
Koordinatenmessmaschine (CMM): Prüft kritische aerodynamische Profile innerhalb von ±0,05 mm Toleranz.
Ultraschallprüfung (UT): Erkennt innere Fehler und Einschlüsse ohne Beschädigung des Teils.
Eindringprüfung (PT): Identifiziert Oberflächenrisse bis zu 0,002 mm Größe.
Metallografische Analyse: Überprüft die Einhaltung von Korngröße und γ'-Phasenverteilung mit Luft- und Raumfahrtstandards.
Industrieanwendungen und Fallstudie
Von Neway AeroTech hergestellte Rene 77 Düsenringe werden weit verbreitet in fortschrittlichen Luft- und Raumfahrtantrieben, Industriegasturbinen und hocheffizienten Energieturbinen eingesetzt. In einem aktuellen Luft- und Raumfahrtprojekt arbeiteten Rene 77 Düsenringe über 12.000 Flugstunden bei 960°C zuverlässig, verlängerten die Lebensdauer um 35% im Vergleich zu konventionellen Legierungen und reduzierten die Wartungskosten des Triebwerks erheblich.
Häufig gestellte Fragen (FAQs)
Welche Maßtoleranzen kann Neway AeroTech für Rene 77 Düsenringe erreichen?
Warum ist Vakuum-Feinguss für die Herstellung von Rene 77 Turbinenkomponenten entscheidend?
Wie schneidet Rene 77 im Vergleich zu anderen Nickelbasislegierungen unter Hochtemperaturbedingungen ab?
Welche Industrien verwenden üblicherweise Rene 77 Turbinendüsenringe?
Wie stellt Neway AeroTech die metallurgische Qualität und Leistung von Rene 77 Gussteilen sicher?
