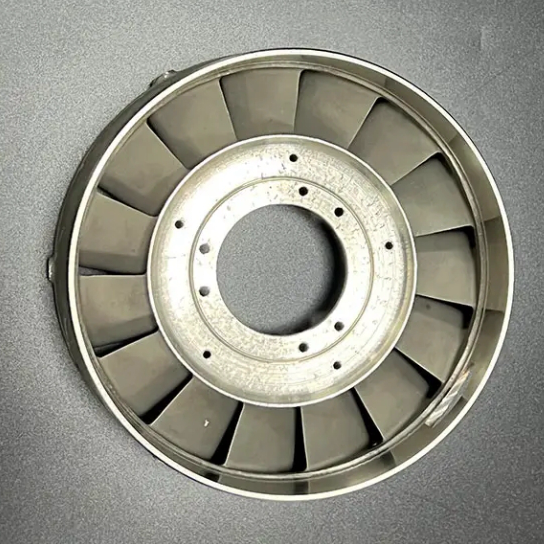

Kobaltbasierte Legierungen Rene N5 Turbinendüsenring Präzisionsfeingussgießerei
Einführung
Rene N5 ist eine hochleistungsfähige nickelbasierte Einkristall-Superlegierung, die für überlegene Kriechbeständigkeit, ausgezeichnete Oxidationsstabilität und herausragende Ermüdungslebensdauer bei Temperaturen bis zu 1050°C entwickelt wurde. Mit einer Zugfestigkeit von etwa 1320 MPa und einer hochstabilen γ'-Phase ist Rene N5 die Referenzlegierung für die Herstellung von Turbinendüsenringen, die in den anspruchsvollsten Luft- und Raumfahrt- und Industriegasturbinenumgebungen arbeiten.
Bei Neway AeroTech stellen wir Rene N5 Turbinendüsenringe mittels Präzisions-Vakuumfeinguss her, was eine außergewöhnliche Maßgenauigkeit, fehlerfreie Mikrostrukturen und herausragende mechanische Hochtemperaturleistung gewährleistet.
Wesentliche Fertigungsherausforderungen für Rene N5 Düsenringe
Beibehaltung der Legierungszusammensetzung (Ni-Basis, Cr ~7,5%, Co ~7,5%, Ta ~6,5%, Al ~6,2%, Re ~3%) für optimale γ'-Stabilität.
Steuerung der Einkristall-Erstarrung, um Korngrenzen zu eliminieren und die Kriechfestigkeit zu erhöhen.
Erreichen von Maßtoleranzen innerhalb von ±0,03 mm, die für die Abdichtung und aerodynamische Leistung kritisch sind.
Sicherstellung feiner Oberflächengüten (Ra ≤1,6 µm) reduziert den Gasströmungswiderstand und maximiert den Turbinenwirkungsgrad.
Präzisionsfeingussprozess für Rene N5 Düsenringe
Der Fertigungsprozess umfasst:
Wachsmodellherstellung: Hochpräzise Wachsmodelle mit ±0,1% Maßkonstanz erstellt.
Schalenaufbau: Keramikschalensystem unter Verwendung von Yttrium-stabilisiertem Zirkoniumoxid für hohe Wärmebeständigkeit und Kristallwachstumskontrolle.
Entwachsung: Dampfautoklavierung bei ~150°C gewährleistet vollständige Wachsentfernung ohne Schalenrissbildung.
Vakuumschmelzen und -gießen: Rene N5-Legierung wird bei ~1450°C geschmolzen und unter Vakuum (<10⁻³ Pa) gegossen für ultrareine Gussteile.
Richtungserstarrung: Impfkristallkontrolle und Abzugsgeschwindigkeit (~3–5 mm/min) erzeugen einkristalline Turbinenteile.
Schalenentfernung und Endbearbeitung: Schalenzerstörung, CNC-Bearbeitung und Oberflächenpolitur erfüllen die aerodynamischen Anforderungen.
Vergleichende Analyse von Fertigungsmethoden für Düsenringe
Prozess | Kornstruktur | Oberflächengüte | Maßgenauigkeit | Mechanische Festigkeit | Hochtemperaturbeständigkeit |
|---|---|---|---|---|---|
Einkristall-Feinguss | Einkristall | Ausgezeichnet (Ra ≤1,6 µm) | Sehr hoch (±0,03 mm) | Hervorragend (~1320 MPa) | Überlegen (~1050°C) |
Richtungserstarrung | Säulenförmige Körner | Gut (Ra ~3 µm) | Hoch (±0,05 mm) | Ausgezeichnet (~1270 MPa) | Ausgezeichnet (~1020°C) |
Gleichachsiger Kristallguss | Zufällige feine Körner | Gut (Ra ~3 µm) | Hoch (±0,05 mm) | Sehr gut (~1240 MPa) | Hoch (~980°C) |
CNC-Bearbeitung aus Block | Geschmiedete Körner | Ausgezeichnet (Ra ≤0,8 µm) | Sehr hoch (±0,01 mm) | Hervorragend (~1320 MPa) | Überlegen (~1050°C) |
Optimale Fertigungsstrategie für Rene N5 Düsenringe
Einkristall-Feinguss gewährleistet fehlerfreies Einkristallwachstum, Oberflächen mit Ra ≤1,6 µm und Toleranzen von ±0,03 mm für Turbinendüsenringe der Primärstufe.
Richtungserstarrung bietet säulenförmige Kornstrukturen mit hoher Festigkeit und Kriechbeständigkeit für sekundäre Düsenkomponenten.
Gleichachsiger Kristallguss bietet gute Festigkeit und Kriechbeständigkeit, aber geringere Leistung unter extremen Turbineneintrittsbedingungen.
CNC-Bearbeitung aus Block erreicht höchste Präzision und eine Oberflächengüte von Ra ≤0,8 µm, geeignet für kundenspezifische oder kleinvolumige Ultrahochpräzisionsteile.
Übersicht über die Leistung der Rene N5-Legierung
Eigenschaft | Wert | Anwendungsrelevanz |
|---|---|---|
Zugfestigkeit | ~1320 MPa | Trägt extreme mechanische Lasten unter Turbineneintrittsbedingungen |
Streckgrenze | ~1150 MPa | Gewährleistet hohe strukturelle Integrität unter Spitzenspannung |
Maximale Betriebstemperatur | ~1050°C | Erhält Oxidationsbeständigkeit und mechanische Festigkeit |
Kriechbeständigkeit | Hervorragend | Verlängert die Lebensdauer von Düsenring und Schaufel im Betrieb |
Ermüdungsfestigkeit | ~680 MPa | Hält hochzyklischer und thermomechanischer Belastung stand |
Vorteile der Verwendung von Rene N5 für Düsenringe
Unübertroffene Hochtemperaturfestigkeit erhält die mechanische Integrität bei bis zu 1050°C.
Hervorragende Kriech- und Oxidationsbeständigkeit verlängert die Betriebslebensdauer unter extremen thermischen Bedingungen.
Einkristallstruktur eliminiert Korngrenzen und maximiert Kriechfestigkeit und thermische Ermüdungsbeständigkeit.
Ausgezeichnete Oberflächenstabilität erhält die aerodynamische Leistung in rauen Gasturbinenumgebungen.
Nachbearbeitungstechniken für Rene N5 Düsenringe
Heißisostatisches Pressen (HIP): Beseitigt Mikroporosität und verbessert signifikant die Ermüdungs- und Kriechfestigkeit.
Lösungs- und Auslagerungswärmebehandlung: Optimiert die γ'-Phasenstabilität für maximale Hochtemperaturleistung.
Präzisions-CNC-Bearbeitung: Finalisiert aerodynamische Oberflächen mit ±0,01 mm Toleranz und Ra ≤0,8 µm Glätte.
Oberflächenpolitur und Kugelstrahlen: Verbessert die Ermüdungsbeständigkeit und die Gasströmungsleistung.
Prüfung und Qualitätssicherung für Düsenringe
Koordinatenmessmaschine (CMM): Überprüft die ±0,03 mm Maßgenauigkeit, die für Abdicht- und aerodynamische Oberflächen kritisch ist.
Ultraschallprüfung (UT): Erkennt interne Fehler und gewährleistet strukturelle Unversehrtheit.
Eindringprüfung (PT): Lokalisiert Oberflächenrisse bis zu 0,002 mm Größe.
Metallografische Analyse: Bestätigt die Einkristallstruktur und die korrekte γ'-Phasenverteilung.
Industrieanwendungen und Fallstudie
Von Neway AeroTech hergestellte Rene N5 Düsenringe werden in den fortschrittlichsten Luft- und Raumfahrturbinen, Industriekraftturbinen und hocheffizienten Antriebssystemen weit verbreitet eingesetzt. In einem führenden Luftfahrtantriebsprogramm ermöglichten Rene N5 Düsenringe über 15.000 Flugstunden Betrieb bei 1050°C Eintrittstemperaturen, reduzierten die Wartungsausfallzeiten um 40% und erhöhten den Turbinenwirkungsgrad.
FAQs
Welche Maßgenauigkeit kann Neway AeroTech für Rene N5 Turbinendüsenringe erreichen?
Warum ist Einkristallguss für die Herstellung von Rene N5 Turbinendüsenringen entscheidend?
Wie schneidet Rene N5 im Vergleich zu anderen nickelbasierten Superlegierungen für Turbinenheißsektionen ab?
Welche Industrien verwenden Rene N5 Düsenringe am häufigsten?
Wie stellt Neway AeroTech die metallurgische Integrität und Qualität für Rene N5 Gussteile sicher?
