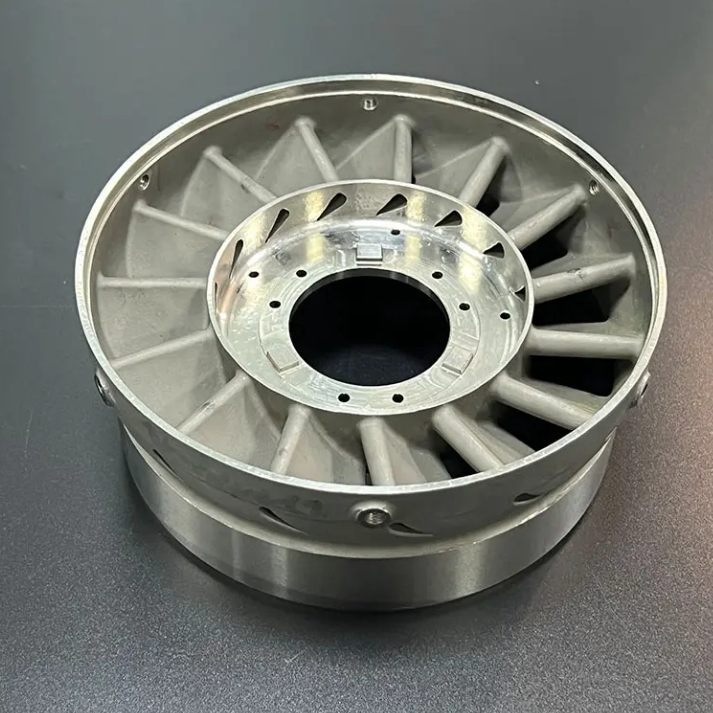

Gießen von Superlegierungen Rene 41 Turbinendüsenring Vakuum-Feinguß Hersteller
Einführung
Rene 41 ist eine hochfeste Nickel-Chrom-Superlegierung, die für herausragende Kriechbeständigkeit, Oxidationsbeständigkeit und mechanische Stabilität bei Temperaturen bis zu 980°C ausgelegt ist. Mit einer Zugfestigkeit von etwa 1240 MPa und außergewöhnlicher Thermoermüdungsbeständigkeit ist Rene 41 ideal für die Herstellung von Turbinendüsenringen, die in Hochtemperatur-, Hochlast-Gasturbinenumgebungen arbeiten.
Bei Neway AeroTech stellen wir Rene 41 Turbinendüsenringe durch präzisen Vakuum-Feinguß her und gewährleisten so überragende Maßgenauigkeit, optimale Oberflächengüte und fehlerfreie metallurgische Integrität für Luft- und Raumfahrt sowie industrielle Gasturbinen.
Wesentliche Fertigungsherausforderungen für Rene 41 Düsenringe
Beibehaltung der Legierungszusammensetzung (Ni-Basis, Cr ~19%, Co ~11%, Mo ~10%, Ti ~3,1%) für maximale thermische und mechanische Leistung.
Kontrolle der Erstarrungsraten (~3–6°C/min), um Mikroseigerung zu verhindern und eine feinkörnige Struktur zu fördern.
Erreichen von Maßtoleranzen innerhalb von ±0,05 mm, um strenge aerodynamische und Dichtungsanforderungen zu erfüllen.
Gewährleistung überlegener Oberflächengüten (Ra ≤1,6 µm) für optimierten Luftstrom und minimale Strömungsverluste.
Vakuum-Feingußprozess für Rene 41 Düsenringe
Der Produktionsprozess umfasst:
Wachsmodellherstellung: Hochpräzise Wachsmodelle mit ±0,1% Maßgenauigkeit.
Keramikschalenbildung: Schichten feiner Keramikschlicker und hochreiner Sandbeschichtungen für Formfestigkeit aufgebaut.
Entwachsen: Dampfautoklavierung bei ~150°C, um Wachs zu entfernen, ohne die Keramikschale zu beschädigen.
Vakuumschmelzen und -gießen: Rene 41-Legierung bei ~1400°C geschmolzen und unter Vakuum (<10⁻³ Pa) vergossen, um Oxidation und Verunreinigung zu vermeiden.
Kontrollierte Erstarrung: Langsame Abkühlung fördert feine gleichachsige Körner und verbessert die Kriech- und Ermüdungsbeständigkeit.
Schalenentfernung und Nachbearbeitung: Schalen werden entfernt, CNC-Bearbeitung wird angewendet und Oberflächen werden nach aerodynamischen Anforderungen poliert.
Vergleichende Analyse von Gießverfahren für Düsenringe
Verfahren | Oberflächengüte | Maßgenauigkeit | Mechanische Festigkeit | Hochtemperaturbeständigkeit | Kostenniveau |
|---|---|---|---|---|---|
Vakuum-Feinguß | Ausgezeichnet (Ra ≤1,6 µm) | Sehr hoch (±0,05 mm) | Überlegen (~1240 MPa) | Hervorragend (~980°C) | Mittel |
Gleichachsig-kristallines Gießen | Gut (Ra ~3 µm) | Hoch (±0,05 mm) | Sehr gut (~1200 MPa) | Hoch (~950°C) | Mittel |
Sandguss | Mäßig (Ra ~12 µm) | Mäßig (±0,5 mm) | Gut (~1000 MPa) | Mäßig (~850°C) | Niedrig |
CNC-Bearbeitung aus Block | Ausgezeichnet (Ra ≤0,8 µm) | Sehr hoch (±0,01 mm) | Ausgezeichnet (~1240 MPa) | Hervorragend (~980°C) | Hoch |
Optimale Fertigungsstrategie für Rene 41 Düsenringe
Vakuum-Feinguß erreicht Ra ≤1,6 µm, ±0,05 mm Genauigkeit und überlegene Festigkeit (~1240 MPa) für komplexe Düsenringe bei 980°C.
Gleichachsig-kristallines Gießen bietet Ra ~3 µm Oberfläche, ±0,05 mm Genauigkeit und hohe Festigkeit (~1200 MPa) für Düsenringe der zweiten Stufe.
Sandguss bietet niedrige Kosten, Ra ~12 µm Oberfläche, ±0,5 mm Genauigkeit und mäßige Festigkeit (~1000 MPa) für nicht-kritische Teile.
CNC-Bearbeitung aus Block erreicht Ra ≤0,8 µm, ±0,01 mm Genauigkeit und ausgezeichnete Festigkeit (~1240 MPa) für maßgeschneiderte, hochpräzise Düsenringe.
Übersicht der Leistung der Rene 41-Legierung
Eigenschaft | Wert | Anwendungsrelevanz |
|---|---|---|
Zugfestigkeit | ~1240 MPa | Trägt extreme mechanische Lasten in Turbinen |
Streckgrenze | ~1080 MPa | Hohe Stabilität unter kontinuierlicher Hochbelastung |
Maximale Betriebstemperatur | ~980°C | Beibehaltung von Festigkeit und Oxidationsbeständigkeit unter Turbineneintrittsbedingungen |
Kriechbeständigkeit | Ausgezeichnet | Verlängert die Lebensdauer des Düsenrings unter Dauerlast |
Ermüdungsfestigkeit | ~620 MPa | Widersteht starken thermischen und mechanischen Zyklen |
Vorteile der Verwendung von Rene 41 für Düsenringe
Überlegene Hochtemperaturfestigkeit gewährleistet Stabilität bei Turbineneintrittstemperaturen (~980°C).
Außergewöhnliche Kriechbeständigkeit verlängert die Lebensdauer des Düsenrings unter Dauerlast.
Hervorragende Oxidationsbeständigkeit erhält die Oberflächenintegrität in aggressiven Abgasströmen.
Ausgezeichnete Ermüdungsleistung verhindert Rissbildung unter zyklischer thermischer und mechanischer Belastung.
Nachbearbeitungstechniken für Rene 41 Düsenringe
Heißisostatisches Pressen (HIP): Entfernt Mikroporosität bei ~1160°C und 100 MPa und verbessert Kriech- und Ermüdungsfestigkeit.
Lösungs- und Ausscheidungswärmebehandlung: Entwickelt gleichmäßige γ'-Phasenverfestigung und verbessert Hochtemperaturfestigkeit und Duktilität.
Präzisions-CNC-Bearbeitung: Erreicht ±0,01 mm Toleranz und Ra ≤0,8 µm für aerodynamische Profile.
Oberflächenbearbeitung (Polieren/Strahlen): Verbessert die Ermüdungsbeständigkeit durch Einleitung von Druckspannungen an der Oberfläche und Erhöhung der Glätte.
Prüfung und Qualitätssicherung für Düsenringe
Koordinatenmessmaschine (CMM): Gewährleistet ±0,05 mm Genauigkeit für kritische aerodynamische und Dichtungsoberflächen.
Ultraschallprüfung (UT): Erkennt interne Fehler und gewährleistet strukturelle Integrität.
Eindringprüfung (PT): Identifiziert Oberflächenrisse bis zu 0,002 mm.
Metallografische Analyse: Überprüft die Einhaltung der Kornstruktur und Phasenverteilung mit Luft- und Raumfahrtstandards.
Industrieanwendungen und Fallstudie
Rene 41 Turbinendüsenringe, hergestellt von Neway AeroTech, werden weit verbreitet in Luft- und Raumfahrtantrieben, industriellen Gasturbinen und Hochleistungsantriebssystemen eingesetzt. In einem aktuellen Luft- und Raumfahrtprojekt behielten Rene 41 Düsenringe über 10.000 Flugzyklen hinweg Maßstabilität und mechanische Festigkeit und verlängerten die Wartungsintervalle um 35% im Vergleich zu herkömmlichen Nickellegierungen.
FAQs
Welche Maßtoleranzen kann Neway AeroTech für Rene 41 Turbinendüsenringe erreichen?
Warum ist Vakuum-Feinguß entscheidend für die Herstellung von Rene 41 Düsenkomponenten?
Wie schneidet Rene 41 im Vergleich zu anderen nickelbasierten Legierungen unter Hochtemperaturbedingungen ab?
Welche Industrien verwenden Rene 41 Turbinendüsenringe am häufigsten?
Wie stellt Neway AeroTech die metallurgische Qualität und Haltbarkeit in Rene 41-Gussstücken sicher?
