X-45

X-45 का डिज़ाइन इरादा

X-45 को टरबाइन हॉट-सेक्शन घटकों के लिए विकसित किया गया था जो उच्च-तापमान गैस प्रवाह, ऑक्सीकरण, हॉट कोरोजन, थर्मल साइक्लिंग और दीर्घकालिक सेवा एक्सपोजर के तहत संचालित होते हैं। गैस टरबाइनों में, नोज़ल गाइड वेन्स और स्टेटर वेन्स एरोडायनामिक प्रोफ़ाइल, प्लेटफ़ॉर्म ज्यामिति, सीलिंग संरेखण और संरचनात्मक अखंडता बनाए रखते हुए दहन गैस को टरबाइन स्टेज में निर्देशित करते हैं।

X-45 का डिज़ाइन इरादा सामान्य उद्देश्य वाले कोबाल्ट मिश्र धातुओं से भिन्न है। इसे स्टेशनरी हॉट गैस पथ घटकों में उच्च-तापमान पर्यावरणीय टिकाऊपन, स्थिर कास्टिंग व्यवहार और थर्मल थकान के प्रतिरोध के लिए चुना जाता है। टरबाइन सेवा के लिए, विश्वसनीय प्रदर्शन के लिए कास्टिंग गुणवत्ता, आंतरिक दोष नियंत्रण, कार्बाइड वितरण, कोटिंग संगतता, सतह की स्थिति और आयामी निरीक्षण आवश्यक हैं।

यांत्रिक गुण

सामग्री विशेषताएं

X-45 को एक कोबाल्ट-क्रोमियम मैट्रिक्स, अच्छे उच्च-तापमान पर्यावरणीय प्रतिरोध और कार्बाइड-प्रबलित कास्टिंग प्रदर्शन द्वारा चिह्नित किया गया है। क्रोमियम ऑक्सीकरण और हॉट कोरोजन प्रतिरोध में सुधार करता है, जबकि टंगस्टन ठोस-विलयन प्रबलीकरण प्रदान करता है। कार्बन कार्बाइड निर्माण में योगदान करता है, जो हॉट-सेक्शन टिकाऊपन और आयामी स्थिरता का समर्थन करता है।

मिश्र धातु विशेष रूप से टरबाइन नोज़ल गाइड वेन्स, स्टेटर वेन्स और हॉट गैस पथ घटकों के लिए प्रासंगिक है जिन्हें दीर्घकालिक सेवा एक्सपोजर के बाद एरोडायनामिक प्रोफ़ाइल, प्लेटफ़ॉर्म ज्यामिति, सीलिंग सतहों और संरचनात्मक अखंडता को संरक्षित करना चाहिए। X-45 का चयन आमतौर पर तब किया जाता है जब विरासत टरबाइन घटकों के लिए कोबाल्ट-आधारित ऑक्सीकरण और हॉट कोरोजन प्रतिरोध की आवश्यकता होती है। उपयोग किए गए टरबाइन पार्ट्स के लिए, मरम्मत या प्रतिस्थापन विनिर्माण से पहले ऑक्सीकरण हमले, कोटिंग क्षरण, कार्बाइड स्थिति, सतह दरार और आयामी विकृति की समीक्षा की जानी चाहिए।

विनिर्माण प्रक्रिया प्रदर्शन

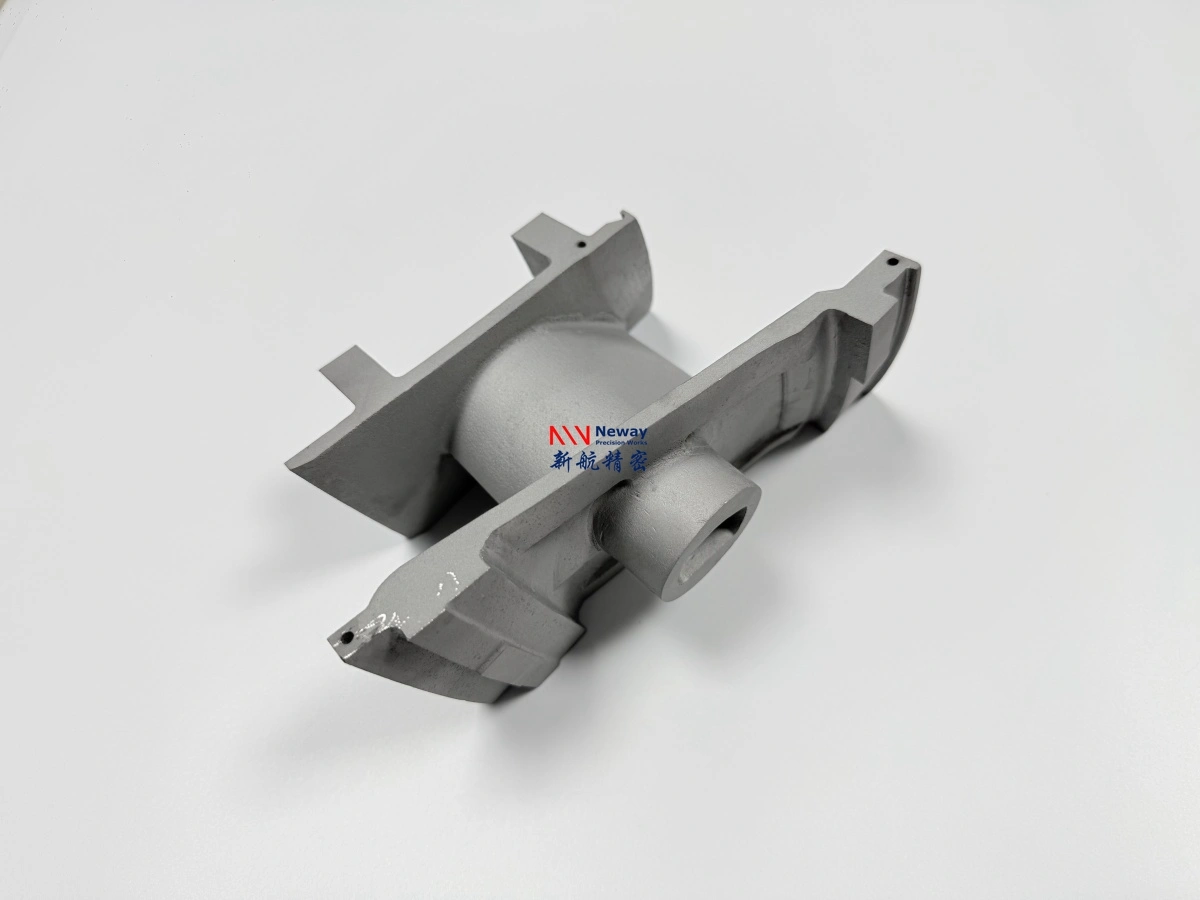

X-45 मुख्य रूप से कास्ट टरबाइन घटकों से जुड़ा है। नए उत्पादन के लिए, नोज़ल गाइड वेन्स, स्टेटर वेन्स, वेन सेगमेंट, सील और अन्य गैस-पथ घटकों जैसे जटिल हॉट-सेक्शन ज्यामिति के लिए वैक्यूम इन्वेस्टमेंट कास्टिंग एक उपयुक्त मार्ग है। वैक्यूम कास्टिंग पिघलने की स्वच्छता को नियंत्रित करने, ऑक्सीकरण को कम करने और कोबाल्ट-आधारित सुपरएलॉय कास्टिंग के विश्वसनीय ठोस होने का समर्थन करने में मदद करता है।

कास्टिंग के बाद, डेटम सतहों, सीलिंग चेहरों, एयरफ़ॉइल किनारों, माउंटिंग इंटरफेस, शीतलन-संबंधित सुविधाओं और असेंबली-महत्वपूर्ण सतहों के लिए परिशुद्ध फिनिशिंग की आमतौर पर आवश्यकता होती है। कास्ट X-45 घटकों पर आवश्यक सहनशीलता प्राप्त करने के लिए सुपरएलॉय CNC मशीनिंग का उपयोग किया जा सकता है। यदि भाग में शीतलन स्लॉट, खांचे, कठिन स्थानीय सुविधाएं या उच्च-परिशुद्धता कॉन्टूर शामिल हैं, तो नियंत्रित फीचर जनरेशन के लिए सुपरएलॉय EDM का उपयोग किया जा सकता है। टरबाइन वेन और नोज़ल घटक आंतरिक दोषों, आयामी विचलन, ऑक्सीकरण और कोटिंग इंटरफेस गुणवत्ता के प्रति संवेदनशील होते हैं, इसलिए विनिर्माण मार्ग throughout निरीक्षण को एकीकृत किया जाना चाहिए।

लागू पोस्ट-प्रोसेसिंग

X-45 घटकों को टरबाइन मॉडल, ड्राइंग आवश्यकता और सेवा स्थिति के आधार पर हीट ट्रीटमेंट, HIP, मशीनिंग, EDM, कोटिंग तैयारी, वेल्डिंग मूल्यांकन, मरम्मत आकलन और निरीक्षण की आवश्यकता हो सकती है। कास्ट संरचना को स्थिर करने और उच्च-तापमान प्रदर्शन का समर्थन करने के लिए सुपरएलॉय हीट ट्रीटमेंट का उपयोग किया जा सकता है। महत्वपूर्ण कास्टिंग के लिए, आंतरिक सरंध्रता को कम करने और संरचनात्मक विश्वसनीलता में सुधार करने के लिए हॉट आइसोस्टैटिक प्रेसिंग (HIP) पर विचार किया जा सकता है।

मरम्मत या नवीनीकरण का सावधानीपूर्वक मूल्यांकन किया जाना चाहिए। वेल्डिंग, ब्रेजिंग या स्थानीय मरम्मत प्रक्रियाओं में सेवा एक्सपोजर, दरार संवेदनशीलता, फिलर सामग्री संगतता, प्रीहीटिंग, पोस्ट-वेल्ड हीट ट्रीटमेंट और निरीक्षण आवश्यकताओं पर विचार करना चाहिए। यदि वेल्डिंग की आवश्यकता है, तो मरम्मत से पहले सुपरएलॉय वेल्डिंग प्रक्रियाओं की समीक्षा की जानी चाहिए। टरबाइन हॉट-सेक्शन पार्ट्स के लिए, थर्मल बैरियर कोटिंग (TBC) या अन्य सुरक्षात्मक कोटिंग सिस्टम लागू करने से पहले सतह सफाई, कोटिंग भत्ता, आयामी भत्ता और किनारे की स्थिति को भी नियंत्रित किया जाना चाहिए। उच्च-मूल्य वाले टरबाइन घटकों के लिए सामग्री परीक्षण और विश्लेषण के माध्यम से अंतिम सत्यापन की अनुशंसा की जाती है।

सामान्य अनुप्रयोग

X-45 का उपयोग गैस टरबाइन हॉट-सेक्शन घटकों में किया जाता है जिन्हें कोबाल्ट-आधारित उच्च-तापमान प्रदर्शन की आवश्यकता होती है। विशिष्ट अनुप्रयोगों में नोज़ल गाइड वेन्स, स्टेटर वेन्स, वेन सेगमेंट, हॉट गैस पथ सील, दहन टरबाइन स्टेशनरी पार्ट्स और विरासत औद्योगिक गैस टरबाइन घटक शामिल हैं। यह विशेष रूप से उन स्थितियों में प्रासंगिक है जहां पार्ट उच्च-तापमान गैस प्रवाह, ऑक्सीकरण, हॉट कोरोजन, थर्मल साइक्लिंग और आयामी स्थिरता आवश्यकताओं के संपर्क में होता है।

इन अनुप्रयोगों में, X-45 घटकों को ऑक्सीकरण, हॉट कोरोजन, थर्मल थकान दरार और क्रिप-संबंधित विकृति का प्रतिरोध करना चाहिए। मिश्र धातु हॉट गैस प्रवाह और उच्च थर्मल तनाव के संपर्क में आने वाले स्टेशनरी पार्ट्स के लिए उपयुक्त है, विशेष रूप से जब कोबाल्ट-आधारित पर्यावरणीय प्रतिरोध предпочित हो। प्रतिस्थापन विनिर्माण के लिए, X-45 या एक विकल्प मिश्र धातु की पुष्टि करने से पहले मूल ड्राइंग, सामग्री विनिर्देश, टरबाइन मॉडल, कोटिंग आवश्यकता, निरीक्षण मानक, संचालन इतिहास और मरम्मत इतिहास की समीक्षा की जानी चाहिए।

X-45 कब चुनें

X-45 का चयन तब करें जब अनुप्रयोग को गैस टरबाइन नोज़ल गाइड वेन्स, स्टेटर वेन्स, वेन सेगमेंट या अन्य हॉट-सेक्शन स्टेशनरी घटकों के लिए कोबाल्ट-आधारित कास्टिंग सुपरएलॉय की आवश्यकता हो जो उच्च-तापमान दहन गैस के संपर्क में हों। यह तब सबसे उपयुक्त होता है जब कम सामग्री घनत्व या कम सामग्री लागत की तुलना में ऑक्सीकरण प्रतिरोध, हॉट कोरोजन प्रतिरोध, थर्मल थकान प्रतिरोध और कास्टिंग विनिर्माण योग्यता अधिक महत्वपूर्ण हों।

यदि X-45 उपलब्ध नहीं है या परियोजना को एक विकल्प की आवश्यकता है, तो विकल्पों का चयन केवल नाम की समानता के आधार पर नहीं किया जाना चाहिए। रासायनिक संरचना, कास्टिंग मार्ग, यांत्रिक प्रदर्शन, सेवा तापमान, कोटिंग संगतता, मरम्मत व्यवहार और टरबाइन संचालन स्थितियों की तुलना करने के बाद ही ECY-768, MAR-M 509 / M-509, FSX-414, और Haynes 188 पर विचार किया जा सकता है। नए घटकों के लिए, सबसे सुरक्षित दृष्टिकोण यह है कि विनिर्माण योग्यता की पुष्टि करने से पहले मूल सामग्री विनिर्देश, ड्राइंग नोट्स, हीट ट्रीटमेंट आवश्यकता, कोटिंग विनिर्देश, निरीक्षण मानक और स्वीकृति मानदंड का अनुरोध किया जाए।

इंजीनियरिंग चयन नोट

X-45 का मूल्यांकन एक सामान्य वाणिज्यिक कोबाल्ट मिश्र धातु के बजाय एक टरबाइन इंजीनियरिंग सामग्री के रूप में किया जाना चाहिए। RFQ मूल्यांकन के लिए, ग्राहकों को 2D ड्राइंग, 3D मॉडल, सामग्री विनिर्देश, टरबाइन मॉडल, सेवा स्थिति, मात्रा, कोटिंग आवश्यकता, शीतलन सुविधा आवश्यकता, मरम्मत या नया-निर्माण स्थिति और निरीक्षण मानक प्रदान करना चाहिए। यह NewayAeroTech को यह निर्धारित करने में सक्षम बनाता है कि घटक के लिए X-45 कास्टिंग, कोबाल्ट-आधारित वैकल्पिक कास्टिंग, निकेल-आधारित सुपरएलॉय कास्टिंग, CNC मशीनिंग, EDM, HIP, हीट ट्रीटमेंट, वेल्डिंग मूल्यांकन, TBC कोटिंग तैयारी या सामग्री परीक्षण में से क्या सबसे उपयुक्त है।
