EDM के साथ कठोर मिश्र धातुओं की परिशुद्ध मशीनिंग

कठोर मिश्र धातु घटकों के लिए इलेक्ट्रिकल डिस्चार्ज मशीनिंग (EDM)

इलेक्ट्रिकल डिस्चार्ज मशीनिंग (EDM) एक उन्नत पोस्ट-प्रोसेसिंग तकनीक है जो कठोर मिश्र धातुओं, विशेष रूप से उच्च तापमान और उच्च तनाव वाले अनुप्रयोगों में उपयोग होने वाली सुपरएलॉय की मशीनिंग के लिए अनिवार्य हो गई है। चुनौतीपूर्ण सामग्रियों पर जटिल ज्यामिति और सटीक आयाम बनाने की EDM की क्षमता इसे एयरोस्पेस, पावर जनरेशन, रक्षा, और रासायनिक प्रसंस्करण क्षेत्रों में अमूल्य बनाती है।

पारंपरिक मशीनिंग विधियों के विपरीत, EDM एक गैर-संपर्क, तापीय आधारित प्रक्रिया है जो सामग्री को हटाने के लिए विद्युत विसर्जन का उपयोग करती है, जिसके परिणामस्वरूप उत्कृष्ट सहनशीलता और उच्च गुणवत्ता वाली फिनिश प्राप्त होती है। यह लेख कठोर मिश्र धातु घटकों के लिए EDM की अद्वितीय क्षमताओं का पता लगाता है, जिसमें उपयुक्त सामग्रियों, विशिष्ट अनुप्रयोगों, अन्य पोस्ट-प्रोसेसिंग तकनीकों के साथ तुलना, निरीक्षण विधियों और उद्योग संबंधित महत्व शामिल हैं।

EDM के लिए उपयुक्त विशिष्ट सुपरएलॉय

EDM सुपरएलॉय की एक श्रृंखला के लिए आदर्श रूप से उपयुक्त है, जो तापमान, संक्षारण और पहनने के प्रति अपने उच्च प्रतिरोध के लिए जाने जाते हैं। ये विशेषताएं सुपरएलॉय को पारंपरिक विधियों से मशीन करना कठिन बनाती हैं; हालांकि, कठोर सामग्रियों को यांत्रिक तनाव के बिना सटीक रूप से संभालने की उनकी क्षमता के कारण वे EDM के लिए आदर्श हैं। नीचे ब्रांड और ग्रेड के अनुसार व्यवस्थित उन विशिष्ट सुपरएलॉय को दिया गया है जो EDM से लाभान्वित होते हैं:

इनकोनेल मिश्र धातुएं:

• इनकोनेल 718: अपनी उत्कृष्ट ताकत और ऑक्सीकरण तथा संक्षारण प्रतिरोध के लिए जाना जाता है, इनकोनेल 718 गैस टरबाइन और जेट इंजन घटकों में पसंदीदा विकल्प है।

• इनकोनेल 625: उत्कृष्ट थकान और ऑक्सीकरण प्रतिरोध के साथ, इस मिश्र धातु का उपयोग अक्सर उच्च तनाव वाले अनुप्रयोगों में किया जाता है जहां लचीलापन और ताकत आवश्यक है।

• इनकोनेल X-750: यह उच्च तापमान वाला मिश्र धातु ऑक्सीकरण और संक्षारण का प्रतिरोध करता है और इसका उपयोग परमाणु रिएक्टर सहित विभिन्न एयरोस्पेस अनुप्रयोगों में किया जाता है।

• इनकोनेल 738C: उत्कृष्ट क्रिप प्रतिरोध के साथ, इस मिश्र धातु का व्यापक रूप से गैस टरबाइन में टरबाइन ब्लेड और अन्य उच्च तापमान वाले खंडों के लिए उपयोग किया जाता है।

CMSX श्रृंखला:

• CMSX-10: यह मिश्र धातु उत्कृष्ट क्रिप सामर्थ्य प्रदान करती है, जिससे यह टरबाइन ब्लेड और अन्य उच्च तनाव वाले एयरोस्पेस घटकों के लिए आदर्श बन जाती है।

• CMSX-486 अपनी उच्च ताकत और स्थिरता के लिए जाना जाता है, जिससे यह चरम तापमान के संपर्क में आने वाले हॉट-सेक्शन घटकों के उपयोग के लिए उपयुक्त हो जाता है।

• CMSX-6: यह सिंगल-क्रिस्टल मिश्र धातु उन अनुप्रयोगों के लिए डिज़ाइन की गई है जिन्हें अपवाद तापीय स्थिरता की आवश्यकता होती है, जैसे कि घूमने वाले टरबाइन भाग।

• CMSX-7: उल्लेखनीय क्रिप प्रतिरोध के साथ, CMSX-7 का आमतौर पर टरबाइन और औद्योगिक गैस टरबाइन में उपयोग किया जाता है।

मोनेल मिश्र धातुएं:

• मोनेल K500: यह मिश्र धातु उत्कृष्ट संक्षारण प्रतिरोध को उच्च ताकत के साथ जोड़ती है, जिससे यह समुद्री अनुप्रयोगों और रासायनिक प्रसंस्करण उपकरणों के लिए उपयुक्त हो जाती है।

• मोनेल 400 समुद्री जल संक्षारण के प्रति अपने प्रतिरोध के लिए जाना जाता है और इसका व्यापक रूप से समुद्री वातावरण में उपयोग किया जाता है।

• मोनेल R-405: इस मिश्र धातु की बढ़ी हुई मशीनेबिलिटी इसे तेल और गैस उद्योग में परिशुद्ध उपकरणों के लिए लोकप्रिय बनाती है।

• मोनेल 450: इस मिश्र धातु की ताकत और संक्षारण प्रतिरोध पंप और हीट एक्सचेंजर अनुप्रयोगों के लिए आदर्श हैं।

हैस्टेलॉय मिश्र धातुएं:

• हैस्टेलॉय C-276: पिटिंग और तनाव संक्षारण के प्रति अपवाद प्रतिरोध के साथ, हैस्टेलॉय C-276 का व्यापक रूप से रासायनिक प्रसंस्करण अनुप्रयोगों में उपयोग किया जाता है।

• हैस्टेलॉय B-2: यह मिश्र धातु कम करने वाले वातावरण के प्रति अपने प्रतिरोध के कारण हाइड्रोक्लोरिक एसिड प्रसंस्करण के लिए आदर्श है।

• हैस्टेलॉय X: इस उच्च तापमान वाले मिश्र धातु का अक्सर जेट इंजन और गैस टरबाइन में उपयोग किया जाता है।

• हैस्टेलॉय G-35: संक्षारक वातावरण के प्रति इसकी बेहतर प्रतिरोधक क्षमता इसे रासायनिक और पेट्रोकेमिकल प्रसंस्करण के लिए एक उत्कृष्ट विकल्प बनाती है।

किन सुपरएलॉय भागों को EDM की आवश्यकता है

इलेक्ट्रिकल डिस्चार्ज मशीनिंग (EDM) उन कठोर मिश्र धातु घटकों के पोस्ट-प्रोसेसिंग के लिए महत्वपूर्ण है जिन्हें उच्च परिशुद्धता और जटिल ज्यामिति की आवश्यकता होती है, विशेष रूप से उन अनुप्रयोगों में जहां पारंपरिक मशीनिंग अप्रभावी होगी या अवांछित तनाव पैदा करेगी। नीचे कुछ सुपरएलॉय भाग दिए गए हैं जो आमतौर पर EDM प्रसंस्करण से गुजरते हैं:

वैक्यूम इन्वेस्टमेंट कास्टिंग्स

इस श्रेणी में सिंगल क्रिस्टल कास्टिंग्स, इक्विआक्स्ड क्रिस्टल कास्टिंग्स, डायरेक्शनल कास्टिंग्स, और विशेष स्टील इन्वेस्टमेंट कास्टिंग्स शामिल हैं। ये भाग अक्सर गैस टरबाइन और जेट इंजन जैसे उच्च तापमान वाले वातावरण में पाए जाते हैं, जहां उनकी जटिल ज्यामिति को EDM के माध्यम से सबसे अच्छा परिष्कृत किया जाता है। EDM इन कास्टिंग्स में सटीक संशोधनों की अनुमति देता है, जिससे कास्ट संरचना की अखंडता से समझौता किए बिना कसकर सहनशीलता और विस्तृत आकार सुनिश्चित होते हैं।

परिशुद्ध फोर्ज्ड सुपरएलॉय भाग

आइसोथर्मल फोर्ज्ड, रफ फोर्ज्ड, और फ्री-फोर्ज्ड सुपरएलॉय घटकों जैसे भागों को अंतिम विनिर्देशों को प्राप्त करने के लिए EDM की परिशुद्धता की आवश्यकता होती है। इन भागों का आमतौर पर एयरोस्पेस और पावर जनरेशन में उपयोग किया जाता है, जहां ताकत और लचीलापन महत्वपूर्ण हैं। EDM यांत्रिक तनाव को प्रेरित किए बिना फोर्ज्ड भागों की सटीक कंटूरिंग को सक्षम बनाता है, जिसके परिणामस्वरूप बेहतर फिनिश वाले उच्च-ताकत वाले भाग प्राप्त होते हैं।

पाउडर मेटलर्जी भाग

पाउडर मेटलर्जी प्रक्रियाओं के माध्यम से बनाए गए घटक EDM के गैर-संपर्क मशीनिंग से लाभान्वित होते हैं, जो भंगुर या जटिल पाउडर-आधारित भागों की संरचनात्मक अखंडता को बनाए रखता है। EDM उन भागों पर जटिल सुविधाओं को जोड़ने या आयामों को परिष्कृत करने के लिए लाभकारी है जिन्हें अन्यथा मशीन करना चुनौतीपूर्ण होगा।

CNC मशीन किए गए सुपरएलॉय भाग

हालांकि CNC मशीनिंग उच्च स्तर की सटीकता प्राप्त कर सकती है, EDM भागों को और परिष्कृत कर सकता है, विशेष रूप से जटिल आंतरिक सुविधाओं और कसकर सहनशीलता के लिए। जब किसी CNC-मशीन किए गए भाग को कठोर आवश्यकताओं को पूरा करने के लिए फिनिशिंग या अतिरिक्त विवरण की आवश्यकता होती है तो भी उपयोगी है।

3D प्रिंटेड सुपरएलॉय भाग

एडिटिव मैन्युफैक्चरिंग जटिल सुपरएलॉय भागों के निर्माण को सक्षम बनाती है; हालांकि, इन भागों को इष्टतम प्रदर्शन के लिए चिकना और परिष्कृत करने के लिए अक्सर एक पोस्ट-प्रोसेसिंग कदम के रूप में EDM की आवश्यकता होती है। EDM यह सुनिश्चित करता है कि 3D-प्रिंटेड सुपरएलॉय भाग उच्च-तनाव वाले अनुप्रयोगों के लिए विनिर्देशों को पूरा करते हैं।

अन्य पोस्ट-प्रोसेसिंग विधियों के साथ तुलना

इलेक्ट्रिकल डिस्चार्ज मशीनिंग (EDM) अन्य पोस्ट-प्रोसेसिंग विधियों की तुलना में अद्वितीय लाभ प्रदान करता है, विशेष रूप से इसके गैर-संपर्क, तापीय-आधारित सामग्री हटाने के दृष्टिकोण में। यहां बताया गया है कि EDM अन्य मानक तकनीकों की तुलना में कैसे है:

EDM बनाम CNC मशीनिंग

CNC मशीनिंग आकार देने और ड्रिलिंग के लिए प्रभावी है, लेकिन कठोर मिश्र धातुओं में विशेष रूप से जटिल आंतरिक ज्यामिति के साथ सहायता की आवश्यकता होती है। EDM जटिल आकारों और स्वीकार्य सहनशीलता के लिए उच्च डिग्री की परिशुद्धता प्रदान करता है, बिना यांत्रिक तनाव को पेश किए, जिससे यह उन सुपरएलॉय के लिए आदर्श बन जाता है जिन्हें पारंपरिक विधियों का उपयोग करके मशीन करना कठिन होता है। यह क्षमता उन भागों के लिए महत्वपूर्ण है जिन्हें एयरोस्पेस और ऊर्जा अनुप्रयोगों में जटिल शीतलन चैनलों या आंतरिक संरचनाओं की आवश्यकता होती है।

EDM बनाम लेजर मशीनिंग

लेजर मशीनिंग एक तेज और सटीक प्रक्रिया है; हालांकि, यह तापीय तनाव का कारण बन सकता है, जो सुपरएलॉय में माइक्रोक्रैकिंग का कारण बन सकता है। EDM का गैर-संपर्क, गैर-तापीय दृष्टिकोण इन समस्याओं से बचता है, संवेदनशील घटकों के लिए तनाव-मुक्त मशीनिंग को सक्षम बनाता है। उच्च-तनाव वाले सुपरएलॉय भागों की संरचनात्मक अखंडता को बनाए रखने के लिए तापीय क्षति को प्रेरित किए बिना मशीन करने की यह क्षमता आवश्यक है।

EDM बनाम ग्राइंडिंग

ग्राइंडिंग एक सतह-फिनिशिंग प्रक्रिया है जिसे सुपरएलॉय में जटिल या आंतरिक ज्यामिति पर उपयोग करना चुनौतीपूर्ण है। EDM उन जटिल प्रोफाइल में परिशुद्ध सामग्री हटाने की अनुमति देता है जो ग्राइंडिंग प्राप्त नहीं कर सकती, जिससे यह विस्तृत फिनिशिंग के लिए एक बेहतर विकल्प बन जाता है। यह उन घटकों के लिए बहुत मूल्यवान है जिन्हें दुर्गम क्षेत्रों में उच्च सहनशीलता और बारीक विवरण की आवश्यकता होती है।

EDM बनाम वॉटर जेट कटिंग

जबकि वॉटर जेट कटिंग सपाट या अर्ध-सपाट प्रोफाइल के लिए उपयुक्त है, यह आंतरिक ज्यामिति या बारीक विवरण को EDM की तरह प्रभावी ढंग से संभाल नहीं सकता। EDM उच्च परिशुद्धता के साथ जटिल आंतरिक सुविधाओं को मशीन करने की लचीलापन प्रदान करता है, जिससे यह सुपरएलॉय अनुप्रयोगों के लिए अधिक बहुमुखी बन जाता है। यह बहुमुखी प्रतिभा जटिल आंतरिक डिजाइन वाले उच्च-प्रदर्शन वाले भागों के निर्माण के लिए लाभकारी है।

EDM के बाद उच्च तापमान मिश्र धातु भागों का पता कैसे लगाएं

गुणवत्ता और विनिर्देशों के अनुपालन को सुनिश्चित करने के लिए EDM-प्रसंस्कृत सुपरएलॉय भागों का निरीक्षण और परीक्षण महत्वपूर्ण है। निम्नलिखित तकनीकों का आमतौर पर उपयोग किया जाता है:

कोऑर्डिनेट मेजरिंग मशीन (CMM) परीक्षण

CMM परीक्षण सटीक आयामों को मापता है यह सत्यापित करने के लिए कि EDM-मशीन किए गए भाग कसकर सहनशीलता को पूरा करते हैं। यह प्रक्रिया सुनिश्चित करती है कि प्रत्येक भाग आयामी सटीकता के लिए डिजाइन विनिर्देशों का अनुपालन करता है।

एक्स-रे परीक्षण

एक्स-रे निरीक्षण किसी भी आंतरिक रिक्ति या दोष का पता लगाता है जो EDM प्रसंस्करण के दौरान बन सकते हैं, जो विशेष रूप से एयरोस्पेस और रक्षा अनुप्रयोगों के लिए गुणवत्ता और विश्वसनीयता के उच्च मानकों को सुनिश्चित करता है।

मेटलोग्राफिक माइक्रोस्कोपी

मेटलोग्राफिक माइक्रोस्कोपी EDM प्रसंस्करण के बाद संरचनात्मक अखंडता को सत्यापित करने के लिए माइक्रोस्ट्रक्चर की जांच को सक्षम बनाती है। यह दाने की संरचना और चरण स्थिरता में अंतर्दृष्टि प्रदान करता है, अवांछित परिवर्तनों की पहचान करता है।

स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोपी (SEM)

SEM सतह की खामियों और माइक्रोक्रैक का पता लगाने के लिए उच्च-रिज़ॉल्यूशन इमेजिंग प्रदान करता है जो EDM के परिणामस्वरूप हो सकते हैं। प्रदर्शन पर संभावित प्रभाव का मूल्यांकन करने के लिए निरीक्षण का यह स्तर महत्वपूर्ण है।

तन्य परीक्षण

तन्य परीक्षण यह सुनिश्चित करने के लिए भाग की ताकत और लचीलेपन का आकलन करता है कि यह यांत्रिक प्रदर्शन आवश्यकताओं को पूरा करता है। यह परीक्षण यह सत्यापित करने के लिए महत्वपूर्ण है कि EDM प्रक्रिया ने मिश्र धातु की अखंडता से समझौता नहीं किया है।

सतह खुरदरापन परीक्षण

चूंकि EDM विभिन्न सतह फिनिश का उत्पादन कर सकता है, सतह खुरदरापन परीक्षण यह सुनिश्चित करता है कि भाग सतह गुणवत्ता के लिए आवश्यक विनिर्देशों को पूरा करते हैं। उच्च-तनाव वाले वातावरण के संपर्क में आने वाले भागों के लिए इष्टतम सतह खुरदरापन बनाए रखना महत्वपूर्ण है।

उद्योग और अनुप्रयोग

EDM-प्रसंस्कृत सुपरएलॉय घटक विभिन्न उद्योगों में महत्वपूर्ण हैं, विशेष रूप से जहां चरम वातावरण और परिशुद्ध इंजीनियरिंग की आवश्यकता होती है। यहां EDM-मशीन किए गए जटिल मिश्र धातु घटकों के लिए प्राथमिक उद्योगों और अनुप्रयोगों पर एक नजर दी गई है:

एयरोस्पेस और एविएशन

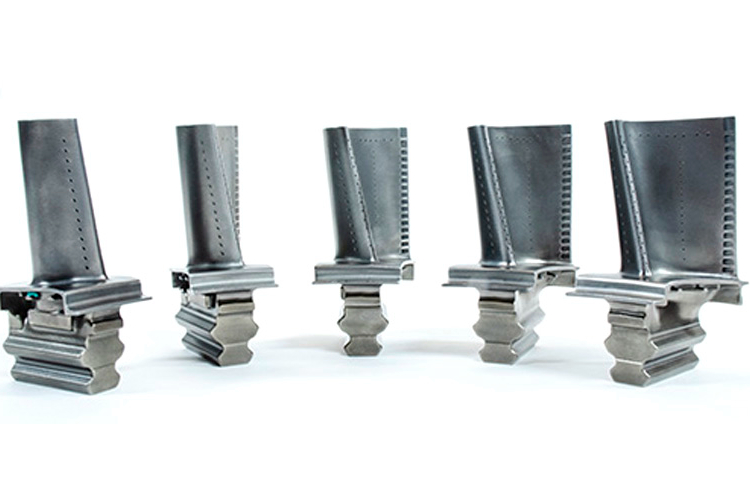

EDM टरबाइन ब्लेड, जेट इंजन घटकों और निकास प्रणालियों की परिशुद्ध मशीनिंग को सक्षम बनाता है। इन भागों को उच्च तापमान और तनाव का सामना करना चाहिए, जिससे एयरोस्पेस अनुप्रयोगों, जैसे कि सुपरएलॉय जेट इंजन घटकों के लिए EDM की तनाव-मुक्त, सटीक मशीनिंग आदर्श बन जाती है।

पावर जनरेशन

गैस और भाप टरबाइन, हीट एक्सचेंजर और परमाणु रिएक्टर में सुपरएलॉय भाग जटिल आकार और कठोर सहनशीलता को संभालने की EDM की क्षमता से लाभान्वित होते हैं। यह उच्च दबाव, उच्च तापमान वाले संचालन के लिए आवश्यक है, जहां सुपरएलॉय हीट एक्सचेंजर भागों जैसे घटकों को मांग वाली स्थितियों के तहत विश्वसनीय रूप से प्रदर्शन करना चाहिए।

सैन्य और रक्षा

EDM का उपयोग कवच प्रणालियों, मिसाइल घटकों और अन्य महत्वपूर्ण उपकरणों के प्रसंस्करण के लिए किया जाता है जहां टिकाऊपन और विश्वसनीयता सर्वोपरि है। इसकी परिशुद्धता क्षमताएं सुपरएलॉय कवच प्रणाली भागों और मिसाइल घटकों के निर्माण के लिए महत्वपूर्ण हैं, जिन्हें उच्च-तनाव वाले वातावरण के लिए कसकर सहनशीलता की आवश्यकता होती है।

रासायनिक प्रसंस्करण

संक्षारण और उच्च तापमान का प्रतिरोध करने वाले सुपरएलॉय घटक रासायनिक प्रसंस्करण में महत्वपूर्ण हैं, जहां EDM यह सुनिश्चित करता है कि ये भाग संक्षारक वातावरण में सुरक्षित, कुशल संचालन के लिए आवश्यक परिशुद्धता को पूरा करते हैं।

तेल और गैस

डाउनहोल टूल्स, पंप और नियंत्रण वाल्व में सुपरएलॉय भाग कठोर वातावरण का सामना करने के लिए डिज़ाइन किए गए हैं। EDM की परिशुद्ध मशीनिंग यह सुनिश्चित करती है कि उच्च तापमान मिश्र धातु पंप घटकों जैसे ये घटक क्षेत्र में चरम स्थितियों का सामना कर सकते हैं, उच्च दबाव के तहत टिकाऊपन और प्रदर्शन सुनिश्चित करते हैं।
