परिष्कृत टरबाइन कास्टिंग के लिए HIP हीट ट्रीटमेंट और CNC रूट

एक परिष्कृत टरबाइन कास्टिंग RFQ को आपूर्तिकर्ताओं द्वारा मूल्य की तुलना करने से पहले संचालन अनुक्रम को परिभाषित करना चाहिए। कास्टिंग, HIP, हीट ट्रीटमेंट, CNC मशीनिंग, FPI, एक्स-रे, CMM, और अंतिम रिपोर्टिंग सभी एक डिलीवरी पैकेज का हिस्सा हो सकते हैं, लेकिन क्रम यह बदल देता है कि स्टॉक भत्ते, डेटम, विरूपण जोखिम, और निरीक्षण समय कैसे संभाले जाते हैं। एक खरीदार जो केवल एक परिष्कृत कास्टिंग मूल्य के लिए पूछता है, उसे बहुत अलग शामिल कार्यों वाले उद्धरण मिल सकते हैं।

NewayAeroTech परिष्कृत सुपरअलॉय टरबाइन कास्टिंग परियोजनाओं की समीक्षा कर सकता है जब खरीदार ड्राइंग, मिश्र धातु, कास्टिंग रूट, आवश्यक डिलीवरी स्थिति, मशीन किए गए सतहों, हीट ट्रीटमेंट नोट्स, HIP आवश्यकता, निरीक्षण मानक, और प्रथम लेख योजना प्रदान करता है। RFQ का उद्देश्य खरीद आदेश जारी होने से पहले ब्लैंक-से-परिष्कृत जिम्मेदारी को स्पष्ट बनाना है।

रूट को यह भी पहचानना चाहिए कि खरीदार समीक्षा कहाँ अपेक्षित है। एक प्रथम लेख को कास्टिंग निरीक्षण के बाद, HIP और हीट ट्रीटमेंट रिकॉर्ड उपलब्ध होने के बाद, या अंतिम CMM निरीक्षण के बाद रोका जा सकता है। उस होल्ड पॉइंट को जल्दी चुनने से एक परिष्कृत-भाग उद्धरण में बाद के इंजीनियरिंग समीक्षा लूप को छिपने से रोका जा सकता है।

परिष्कृत स्कोप से पहले रूट अनुक्रम

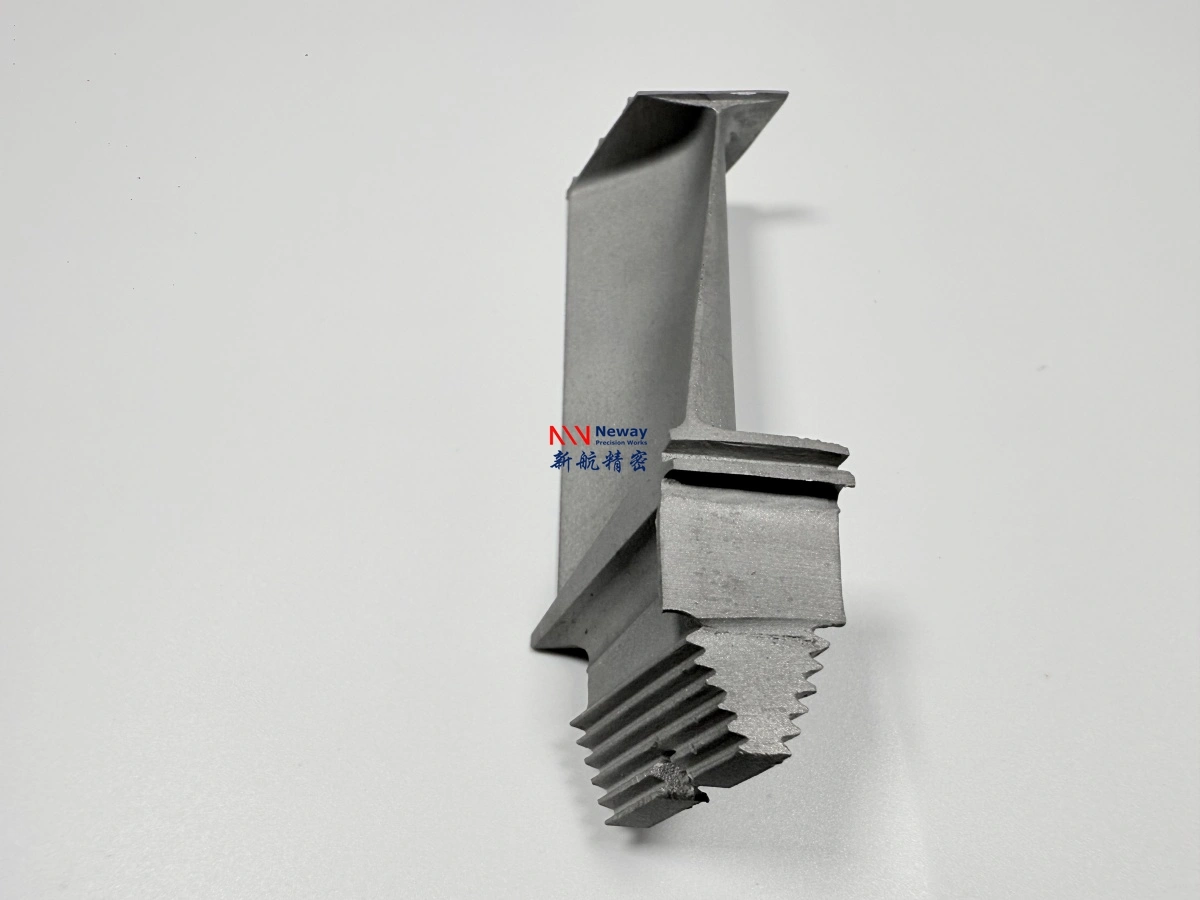

इस RFQ के लिए, खरीदारों को आपूर्तिकर्ता से उद्धरण में विनिर्माण अनुक्रम लिखने के लिए कहना चाहिए। एक परिष्कृत वेन सेगमेंट, नोजल, ब्लेड ब्लैंक, श्राउड, या हॉट गैस पाथ कास्टिंग कास्टिंग, कटऑफ, सफाई, हीट ट्रीटमेंट, HIP, अतिरिक्त थर्मल प्रोसेसिंग, रफ मशीनिंग, फिनिश मशीनिंग, और निरीक्षण से गुजर सकती है। क्रम को नहीं माना जाना चाहिए, क्योंकि बहुत जल्दी मशीन की गई सतह थर्मल प्रोसेसिंग के दौरान हिल सकती है या अंतिम सुधार के लिए आवश्यक स्टॉक खो सकती है।

अनुक्रम जिम्मेदारी को भी परिभाषित करता है। यदि आपूर्तिकर्ता केवल एक कास्टिंग ब्लैंक प्रदान करता है, तो खरीदार बाद के मशीनिंग और निरीक्षण समन्वय का स्वामी होता है। यदि आपूर्तिकर्ता एक परिष्कृत घटक प्रदान करता है, तो आपूर्तिकर्ता को कास्टिंग स्टॉक, थर्मल गति, डेटम रिकवरी, मशीनिंग एक्सेस, और अंतिम रिपोर्टों की एक साथ योजना बनानी होगी। NewayAeroTech उपयुक्त सुपरअलॉय कास्टिंग के लिए संयुक्त रूट की समीक्षा कर सकता है जब ड्राइंग और स्वीकृति पैकेज उन जिम्मेदारियों को स्पष्ट बनाते हैं।

HIP और हीट ट्रीटमेंट होल्ड पॉइंट

HIP उपचार की अक्सर पोस्ट-कास्टिंग चरण के रूप में चर्चा की जाती है, लेकिन RFQ को यह निर्दिष्ट करना चाहिए कि यह रूट में कहाँ बैठता है। खरीदारों को यह बताना चाहिए कि क्या HIP ड्राइंग द्वारा आवश्यक है, दोष-जोखिम कमी के लिए अनुरोधित है, या इंजीनियरिंग समीक्षा के लिए खुला है। हीट ट्रीटमेंट को भी केवल एक सामान्य लाइन आइटम के बजाय एक प्रक्रिया स्थिति के रूप में नामित किया जाना चाहिए, क्योंकि यह बाद के मशीनिंग और निरीक्षण योजना को प्रभावित करता है।

आपूर्तिकर्ता को थर्मल प्रोसेसिंग से पहले और बाद में होल्ड पॉइंट की पहचान करनी चाहिए। कुछ आयाम HIP या हीट ट्रीटमेंट के बाद तक स्टॉक के साथ छोड़े जा सकते हैं। कुछ निरीक्षण अंतिम मशीनिंग से पहले अधिक उपयोगी हो सकते हैं, जबकि अन्य परिष्कृत सतहों के पूरा होने के बाद होते हैं। उद्धरण में सुपरअलॉय हीट ट्रीटमेंट के बाद अपेक्षित रिकॉर्ड का नाम होना चाहिए ताकि खरीदार केवल इकाई मूल्य नहीं, बल्कि प्रक्रिया साक्ष्य की तुलना कर सके।

CNC स्टॉक डेटम और मशीनिंग भत्ता

CNC योजना कास्टिंग रिलीज के बाद नहीं, बल्कि कास्टिंग रिलीज से पहले बनाई जानी चाहिए। एक परिष्कृत टरबाइन कास्टिंग को मशीन किए गए प्लेटफॉर्म चेहरे, सील लैंड, बोल्ट विशेषताएं, रूट चेहरे, श्राउड हुक, नोजल माउंटिंग सतहें, या असेंबली डेटम की आवश्यकता हो सकती है। प्रत्येक विशेषता को कास्टिंग और थर्मल प्रोसेसिंग के बाद पर्याप्त स्टॉक की आवश्यकता होती है। यदि RFQ इन सतहों को चिह्नित नहीं करता है, तो आपूर्तिकर्ता ऐसे कास्टिंग का उद्धरण दे सकता है जिसे आर्थिक रूप से परिष्कृत करना कठिन है या जो अनुरोधित निरीक्षण योजना का समर्थन नहीं कर सकता है।

सुपरअलॉय CNC मशीनिंग को डेटम क्रम, फिक्स्चर एक्सेस, टूल पहुंच, सतह फिनिश नोट्स, और CMM रिपोर्टिंग आवश्यकताओं के साथ स्कोप किया जाना चाहिए। खरीदार को प्रक्रिया नियंत्रण के लिए रफ मशीनिंग और स्वीकृति के लिए फिनिश मशीनिंग के बीच अंतर करना चाहिए। यह अंतर NewayAeroTech को कास्टिंग रूट और थर्मल गति के साथ मशीनिंग भत्ते की समीक्षा करने देता है।

ब्लैंक, अर्ध-परिष्कृत और परिष्कृत डिलीवरी

एक ब्लैंक उद्धरण, एक अर्ध-परिष्कृत उद्धरण, और एक परिष्कृत निरीक्षित उद्धरण तब तक तुलनीय नहीं हैं जब तक कि स्कोप को पंक्ति दर पंक्ति नहीं लिखा जाता है। एक ब्लैंक में केवल कास्टिंग और बुनियादी सफाई शामिल हो सकती है। एक अर्ध-परिष्कृत भाग में हीट ट्रीटमेंट, HIP, और रफ मशीनिंग शामिल हो सकती है। एक परिष्कृत घटक में अंतिम मशीनिंग, निरीक्षण, और रिकॉर्ड शामिल हो सकते हैं। खरीदार को प्रत्येक आपूर्तिकर्ता से डिलीवरी स्थिति को एक ही भाषा में बताने के लिए कहना चाहिए।

NewayAeroTech उपयुक्त वैक्यूम इन्वेस्टमेंट कास्टिंग परियोजनाओं के लिए ब्लैंक-से-परिष्कृत जिम्मेदारी की समीक्षा कर सकता है। उद्धरण में बहिष्कार भी सूचीबद्ध होने चाहिए। यदि कोटिंग, EDM, गहरे छेद ड्रिलिंग, अतिरिक्त सामग्री परीक्षण, फिक्स्चर डिजाइन, या अतिरिक्त प्रथम लेख लूप बेस स्कोप का हिस्सा नहीं हैं, तो उन्हें अलग से नामित किया जाना चाहिए।

प्रत्येक संचालन के बाद निरीक्षण रिकॉर्ड

निरीक्षण समय उस संचालन का पालन करना चाहिए जो जोखिम पैदा करता है। महंगी फिनिशिंग से पहले कास्टिंग अखंडता के लिए एक्स-रे या CT उपयोगी हो सकता है। FPI को सतह जोखिम के आधार पर कास्टिंग के बाद, मशीनिंग के बाद, या अंतिम स्वीकृति पर रखा जा सकता है। CMM डेटम और अंतिम मशीन किए गए सतहों के अस्तित्व में आने के बाद होना चाहिए। सामग्री या हीट-ट्रीटमेंट रिकॉर्ड RFQ में चुनी गई थर्मल प्रक्रिया से मेल खाने चाहिए।

खरीदार को प्रत्येक रिपोर्ट को किसी निर्णय से जोड़े बिना हर संभव रिपोर्ट के लिए पूछने से बचना चाहिए। एक लक्षित निरीक्षण पैकेज का उद्धरण देना और समीक्षा करना आसान है। NewayAeroTech CMM, FPI, एक्स-रे, धातुविज्ञान, रासायनिक विश्लेषण, कठोरता, हीट-ट्रीटमेंट रिकॉर्ड, और HIP रिकॉर्ड पर चर्चा कर सकता है जब ड्राइंग या खरीदार स्वीकृति योजना की आवश्यकता हो।

संयुक्त जिम्मेदारी के लिए RFQ पैकेज

परिष्कृत कास्टिंग RFQ को आपूर्तिकर्ता को रूट को एक सिस्टम के रूप में उद्धृत करने के लिए पर्याप्त जानकारी भेजनी चाहिए। 2D ड्राइंग, 3D मॉडल, मिश्र धातु, कास्टिंग रूट आवश्यकता, डिलीवरी स्थिति, मशीन किए गए सतहें, हीट ट्रीटमेंट और HIP नोट्स, निरीक्षण मानक, प्रथम लेख अपेक्षा, और मात्रा शामिल करें। यदि खरीदार ब्लैंक, अर्ध-परिष्कृत, और परिष्कृत स्थितियों के लिए अलग-अलग मूल्य चाहता है, तो उस तुलना को सीधे अनुरोध किया जाना चाहिए।

NewayAeroTech समीक्षा कर सकता है कि क्या परियोजना संयुक्त कास्टिंग, HIP, हीट ट्रीटमेंट, CNC मशीनिंग, और निरीक्षण समर्थन के लिए फिट बैठती है। सबसे उपयोगी उद्धरण शामिल संचालन, बहिष्कृत संचालन, आवश्यक खरीदार अनुमोदन, और भाग के साथ आपूर्ति किए गए रिकॉर्ड बताएगा।

यदि खरीदार कई आपूर्तिकर्ताओं की तुलना कर रहा है, तो प्रत्येक उद्धरण को बताना चाहिए कि क्या टूलिंग समीक्षा, रफ मशीनिंग, अंतिम मशीनिंग, थर्मल प्रोसेसिंग रिकॉर्ड, और अंतिम निरीक्षण शामिल हैं। वह तुलना एक single परिष्कृत-भाग मूल्य से अधिक उपयोगी है क्योंकि यह दिखाता है कि कौन सा आपूर्तिकर्ता रूट जोखिम का स्वामी है।
