Por qué se combinan la fundición al vacío, el mecanizado CNC y la electroerosión (EDM) para las bald...
Las baldosas MHS de Inconel 738LC para el SGT5-4000F son componentes típicos de la sección caliente que no pueden evaluarse mediante un único proceso de fabricación. No son simples placas mecanizadas, ni son únicamente piezas brutas fundidas. En la mayoría de los proyectos prácticos, las baldosas metálicas de protección térmica requieren una ruta de fabricación combinada: fundición al vacío para el cuerpo de forma casi neta, mecanizado CNC para las interfaces de montaje, electroerosión (EDM) para características locales complejas, recubrimiento TBC para protección térmica e inspección para el control de calidad final.
Esta combinación de procesos es especialmente importante cuando los clientes evalúan la sustitución de protectores térmicos de turbinas de gas a partir de piezas antiguas, planos, datos de escaneo 3D o modelos de ingeniería inversa. Para el SGT5-4000F y otras plataformas de turbinas de gas pesadas de clase F, la ruta de fabricación correcta afecta directamente al coste, el tiempo de entrega, el ajuste, la fiabilidad del recubrimiento y el riesgo de servicio a largo plazo.
Para las baldosas MHS de Inconel 738LC, el objetivo no es utilizar el proceso más avanzado en todas partes. El objetivo es emplear cada proceso donde aporte el mayor valor ingenieril: fundición para la forma, CNC para la precisión, EDM para características difíciles, recubrimiento para protección térmica e inspección para el control de riesgos.
Por qué las baldosas MHS necesitan una ruta de fabricación combinada
Las baldosas metálicas de protección térmica son componentes de ingeniería diseñados para proteger la sección caliente. Su geometría suele incluir superficies curvas expuestas al gas, nervios en la parte posterior, estructuras de montaje, bordes de sellado, orificios locales, ranuras estrechas y regiones controladas por el recubrimiento. Al mismo tiempo, deben encajar correctamente en el ensamblaje de la turbina y soportar ciclos térmicos a alta temperatura.
Esto hace que las baldosas MHS sean diferentes de las piezas CNC simples. Una ruta de proceso completa debe gestionar tanto la geometría compleja de fundición como los requisitos de precisión del ensamblaje. La fundición al vacío crea la forma principal casi neta. El mecanizado CNC corrige y acaba las interfaces críticas. La electroerosión (EDM) completa las características que son difíciles o inestables para las herramientas convencionales. El recubrimiento TBC reduce la transferencia de calor hacia el metal base IN738LC.
Dado que el material base es una aleación Inconel de níquel de alta temperatura, la selección del proceso también debe considerar el coste del material, el desgaste de las herramientas, el comportamiento de fundición, la respuesta al tratamiento térmico, la compatibilidad del recubrimiento y los requisitos de inspección.
Plataformas de turbinas aplicables
El SGT5-4000F es una plataforma de turbina de gas pesada de clase F utilizada en generación de energía a gran escala y plantas de ciclo combinado. En este entorno operativo, las partes de la sección caliente están expuestas a altas temperaturas de gas, oxidación, fluctuaciones de presión, vibraciones, gradientes térmicos y ciclos repetidos de arranque y parada.
Las baldosas MHS se utilizan como componentes protectores de la sección caliente. Su función es proteger la estructura matriz de la exposición directa al gas caliente y reducir la carga térmica transferida a los componentes de combustión o del camino del gas. Una lógica de fabricación similar también puede aplicarse a otras baldosas de protección térmica de turbinas de gas de clase F, partes de protección de combustión y componentes estáticos del camino de gas caliente.
Para los equipos de mantenimiento y los compradores de repuestos, la pregunta clave a menudo no es si la pieza puede fabricarse, sino qué ruta de proceso puede lograr el equilibrio correcto entre geometría, rendimiento del material, precisión dimensional, calidad del recubrimiento y coste del proyecto.
Función y geometría de las baldosas MHS del SGT5-4000F
Las baldosas MHS del SGT5-4000F deben proteger las estructuras de la sección caliente manteniendo una instalación precisa y huecos de expansión térmica controlados. La pieza puede parecer una baldosa desde el exterior, pero sus características de ingeniería son más complejas que una simple placa protectora.

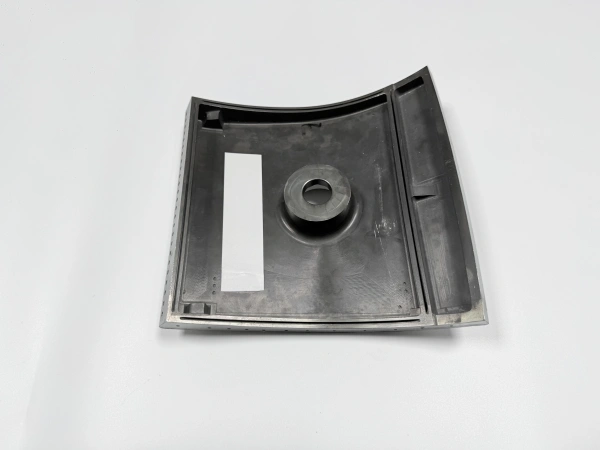

Las características típicas de una baldosa MHS pueden incluir:
Superficies curvas en la cara caliente que siguen la geometría del camino del gas de la turbina
Nervios o estructuras de soporte en la parte posterior para rigidez y posicionamiento
Agujeros de montaje, salientes locales o características de fijación
Bordes de sellado y huecos de contorno controlados
Ranuras estrechas, pequeños orificios o características locales relacionadas con el flujo de aire
Superficies controladas por recubrimiento que requieren planificación de enmascarado o holguras
Áreas de referencia críticas para el ensamblaje y la inspección
Estas características explican por qué una ruta de fabricación combinada suele ser más práctica que depender únicamente del mecanizado CNC o solo de la fundición.
Por qué el mecanizado CNC directo no es ideal para las baldosas MHS de IN738LC
El mecanizado CNC directo a partir de stock sólido de IN738LC puede parecer atractivo porque el CNC ofrece alta precisión. Sin embargo, para las baldosas MHS del SGT5-4000F, el mecanizado CNC completo no suele ser la ruta más eficiente.
Hay varias razones:
La materia prima de IN738LC es costosa, especialmente cuando se requiere stock de grandes lingotes
El volumen de eliminación de material puede ser muy alto para la geometría curva de la baldosa
Las superaleaciones basadas en níquel causan un alto desgaste de las herramientas y largos tiempos de mecanizado
Los nervios traseros, los salientes y las superficies curvas aumentan la complejidad de la programación y los accesorios
Las estructuras de pared delgada pueden deformarse bajo la fuerza de mecanizado
Algunas ranuras, pequeños orificios y bordes locales afilados no son adecuados para herramientas de corte estándar
Por estas razones, el mecanizado CNC completo puede aumentar el coste y el tiempo de entrega sin proporcionar la mejor eficiencia de fabricación. El Mecanizado CNC de Superaleaciones sigue siendo esencial, pero generalmente debe utilizarse para interfaces de precisión y áreas de ajuste final en lugar de todo el cuerpo del protector térmico.
Por qué la fundición al vacío es adecuada para la fabricación de baldosas MHS
La fundición al vacío es adecuada para las baldosas MHS de IN738LC porque puede crear una pieza bruta de forma casi neta que ya incluye el perfil curvo principal, la estructura de soporte trasera, los nervios, los salientes y la geometría local de las paredes. Esto reduce el desperdicio de material y evita el mecanizado innecesario de toda la pieza a partir de stock sólido.
Para las superaleaciones basadas en níquel, la fundición al vacío también ayuda a controlar la oxidación y la calidad del material durante el procesamiento del metal fundido. Para los componentes de la sección caliente de turbinas de gas, esto es importante porque la integridad del material base afecta directamente al mecanizado posterior, al recubrimiento y a la fiabilidad del servicio.
NewayAeroTech proporciona Fundición de Aleaciones Especiales para piezas de aleaciones de alta temperatura donde la geometría, el comportamiento de la aleación y los requisitos de inspección final deben evaluarse conjuntamente. Para las baldosas MHS, la planificación de la fundición debe considerar la precisión del patrón de cera, la estabilidad de la carcasa, la contracción, el espesor de la pared, la geometría de los nervios, la holgura de mecanizado y la holgura final del recubrimiento.
Por qué la fundición de cristal equiaxial es práctica para protectores térmicos estáticos
Las baldosas MHS del SGT5-4000F son componentes protectores estáticos de la sección caliente, no álabes de turbina rotativos. Por lo tanto, generalmente no requieren la misma estrategia de orientación cristalina utilizada para los álabes de turbina de monocristal avanzados.
La Fundición de Cristal Equiaxial suele ser práctica para componentes estáticos de superaleaciones fundidas, como protectores térmicos, estructuras de sellado y otras partes no rotativas de la sección caliente. Puede soportar geometrías complejas manteniendo la ruta de fundición adecuada para componentes protectores que requieren resistencia térmica, control dimensional y mecanizado post-fundición.
Para las baldosas MHS de IN738LC, la etapa de fundición debe diseñarse en torno al requisito de ensamblaje final. La pieza bruta fundida no necesita ser perfecta en todas las dimensiones, pero debe proporcionar suficiente estabilidad, integridad del material y holgura de mecanizado para el procesamiento final.
Por qué sigue siendo necesario el mecanizado CNC después de la fundición
La fundición al vacío crea la pieza bruta del protector térmico de forma casi neta, pero la fundición por sí sola no suele poder entregar todas las dimensiones funcionales finales. El mecanizado CNC sigue siendo necesario para superficies y características que controlan el ajuste del ensamblaje, el sellado, el posicionamiento y la repetibilidad.
Las áreas mecanizadas por CNC típicas incluyen:
Caras de referencia utilizadas para la inspección y la alineación del ensamblaje
Superficies de montaje y áreas de contacto
Agujeros de posicionamiento y características de fijación
Bordes de sellado o superficies de contorno controladas
Regiones de espesor controlado
Interfaces controladas por planitud o paralelismo local
En esta ruta, el mecanizado CNC no se utiliza para reemplazar la fundición. Se utiliza para convertir la pieza bruta fundida en un componente funcional preciso. Esta es la razón principal por la que los protectores térmicos de IN738LC fundidos y mecanizados pueden ser más eficientes que los protectores térmicos totalmente mecanizados para geometrías complejas de baldosas de turbina.
Por qué se añade la EDM para características locales complejas
La EDM se añade cuando la pieza incluye características que son difíciles de producir con herramientas de corte convencionales. El IN738LC es duro, resistente al calor y difícil de mecanizar, especialmente en áreas estrechas o con acceso limitado para herramientas. La EDM puede procesar características locales sin depender de una alta fuerza de corte.
La Electroerosión (EDM) para Superaleaciones es útil para características tales como:
Pequeños orificios
Ranuras estrechas
Esquinas internas afiladas
Rebajes locales
Bordes con acceso limitado para herramientas
Contornos complejos cerca de nervios o superficies curvas
Si la baldosa MHS incluye características relacionadas con el flujo de aire, orificios relacionados con la refrigeración o geometrías más profundas tipo paso, la Perforación de Agujeros Profundos en Superaleaciones también puede revisarse como parte del plan de fabricación. La elección final entre EDM, perforación o procesamiento combinado depende del diámetro del orificio, la profundidad, la ubicación, la tolerancia, el requisito de superficie y la dirección de acceso.

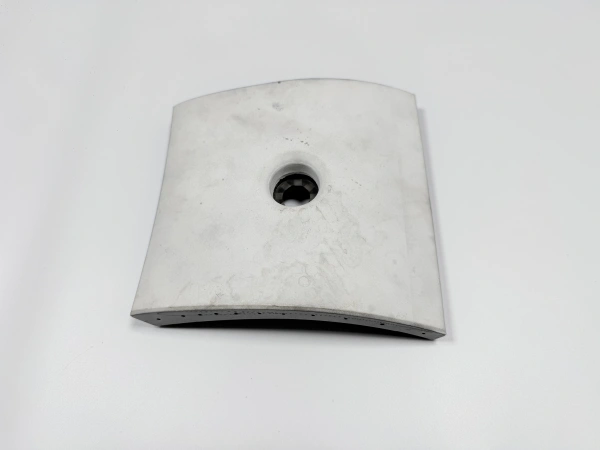

Estrategia de holgura de recubrimiento para baldosas MHS con recubrimiento TBC
El recubrimiento TBC no es solo un tratamiento superficial final. Debe considerarse desde el inicio de la planificación del proceso porque el espesor del recubrimiento afecta a las dimensiones finales, los huecos, los tamaños de los orificios, los bordes de sellado y la holgura de ensamblaje.
Para las baldosas MHS del SGT5-4000F, la estrategia de holgura de recubrimiento debe definir:
Qué superficies reciben la capa de unión y la capa superior cerámica
Qué superficies mecanizadas deben permanecer sin recubrir
Áreas de enmascarado requeridas para orificios, bordes de sellado e interfaces de montaje
Rango de espesor final del recubrimiento
Si los orificios o ranuras necesitan limpieza o reverificación post-recubrimiento
Cómo la acumulación del recubrimiento afecta a los huecos de expansión térmica y a la holgura de instalación
Si se ignora la holgura del recubrimiento, la pieza puede pasar la inspección de mecanizado antes del recubrimiento pero fallar en el ensamblaje final después del TBC. Por eso, la holgura de fundición, las dimensiones de mecanizado CNC, las características de EDM y el espesor del recubrimiento deben planificarse conjuntamente.
Control de riesgos de fabricación para baldosas de IN738LC fundidas y mecanizadas
Una ruta combinada también requiere un control de riesgos combinado. Cada proceso tiene sus propios riesgos, y esos riesgos pueden afectar a la siguiente operación. Los defectos de fundición pueden afectar al mecanizado. La distorsión por mecanizado puede afectar al recubrimiento. El estado de la superficie por EDM puede afectar a los bordes sensibles a la fatiga o al comportamiento del recubrimiento. La acumulación del recubrimiento puede afectar al ensamblaje final.
Los riesgos clave de fabricación incluyen:
Contracción de fundición, porosidad, grietas o deformación local
Desajuste entre la referencia de fundición y la referencia de mecanizado
Distorsión de paredes delgadas durante el tratamiento térmico o el mecanizado
Problemas de calidad en la capa refundida por EDM o en los bordes
Desviación de orificios y ranuras después de la EDM o el recubrimiento
Deslaminação del TBC, espesor desigual, error de enmascarado o desconchado en los bordes
Problemas de ajuste final causados por errores en la holgura del recubrimiento o en el hueco de expansión térmica
Para piezas de IN738LC fundidas donde la densidad interna es una preocupación, la Prensado Isostático en Caliente (HIP) para Superaleaciones puede revisarse dependiendo del requisito del plano, el nivel de aceptación de defectos y las condiciones de servicio. El HIP puede considerarse cuando el cliente o la aplicación requieran la reducción de la porosidad interna y la mejora de la fiabilidad de la fundición.
Inspección y análisis de defectos para la fabricación de MHS
La inspección no debe dejarse para el final. Para las baldosas MHS del SGT5-4000F, los puntos de inspección deben planificarse después de la fundición, después del mecanizado, después de la EDM, después del recubrimiento y antes de la entrega.
Las Pruebas y Análisis de Materiales de Superaleaciones ayudan a verificar la calidad del material, la condición de los defectos y la estabilidad del proceso. Dependiendo del requisito del proyecto, la inspección puede incluir inspección dimensional, inspección visual, líquidos penetrantes (FPI), rayos X, tomografía computarizada (CT), medición del espesor del recubrimiento, pruebas de adhesión y revisión de la certificación del material.
Etapa del Proceso | Riesgo Principal | Método de Control |
|---|---|---|
Fundición al vacío | Contracción, porosidad, grietas, deformación | Simulación de fundición, control de carcasa, inspección visual, rayos X o CT cuando sea necesario |
Mecanizado CNC | Desplazamiento de referencia, distorsión de pared delgada, error de interfaz | Planificación de accesorios, mecanizado escalonado, inspección CMM, control de referencias |
EDM | Capa refundida, daño en bordes, desviación de orificios o ranuras | Control de parámetros de EDM, inspección de bordes, limpieza post-EDM, verificaciones dimensionales |
Recubrimiento TBC | Espesor desigual, error de enmascarado, mala adhesión, desconchado | Preparación de superficie, control de enmascarado, inspección de espesor, revisión de calidad del recubrimiento |
Inspección final | Error de ajuste, brecha documental, características críticas no verificadas | Informe dimensional final, verificación del recubrimiento, registros de material, FAI cuando sea necesario |
Guía de decisión de RFQ para baldosas MHS de repuesto
Cuando los clientes buscan un proveedor alternativo para las baldosas MHS del SGT5-4000F, la cotización no debe basarse únicamente en el tamaño o peso de la pieza. El proveedor debe entender el modelo de turbina, el material, la ruta de fundición, las interfaces de mecanizado, las características de EDM, el requisito de recubrimiento y el estándar de inspección.
Un RFQ completo debe incluir:
Plataforma de turbina, como SGT5-4000F u otro modelo de turbina de gas de clase F
Nombre de la pieza, número de pieza y revisión del plano
Condición de la pieza antigua, disponibilidad de muestras o datos de escaneo 3D si se necesita ingeniería inversa
Modelo CAD 3D y plano 2D con tolerancias y referencias de datum
Estándar de material para IN738LC o equivalente aceptable
Requisitos de calidad de fundición y criterios de aceptación de defectos internos
Interfaces mecanizadas por CNC, orificios, bordes de sellado y dimensiones críticas
Características de EDM como ranuras, pequeños orificios, esquinas afiladas o áreas con acceso limitado para herramientas
Espesor del recubrimiento TBC, áreas de enmascarado, preparación de superficie y requisitos de inspección
Cantidad requerida para muestra, lote de prueba, inventario de repuestos o mantenimiento por parada
Si el cliente solo tiene una baldosa usada o un modelo escaneado, el primer paso de ingeniería debe ser definir la línea base de inspección, las superficies funcionales, la holgura del recubrimiento y las tolerancias de ingeniería inversa. Sin este paso, una forma copiada puede no garantizar un ensamblaje correcto o un rendimiento en servicio adecuado.
