Piezas de reparación de la sección de combustión para la revisión de turbinas de gas de generación d...

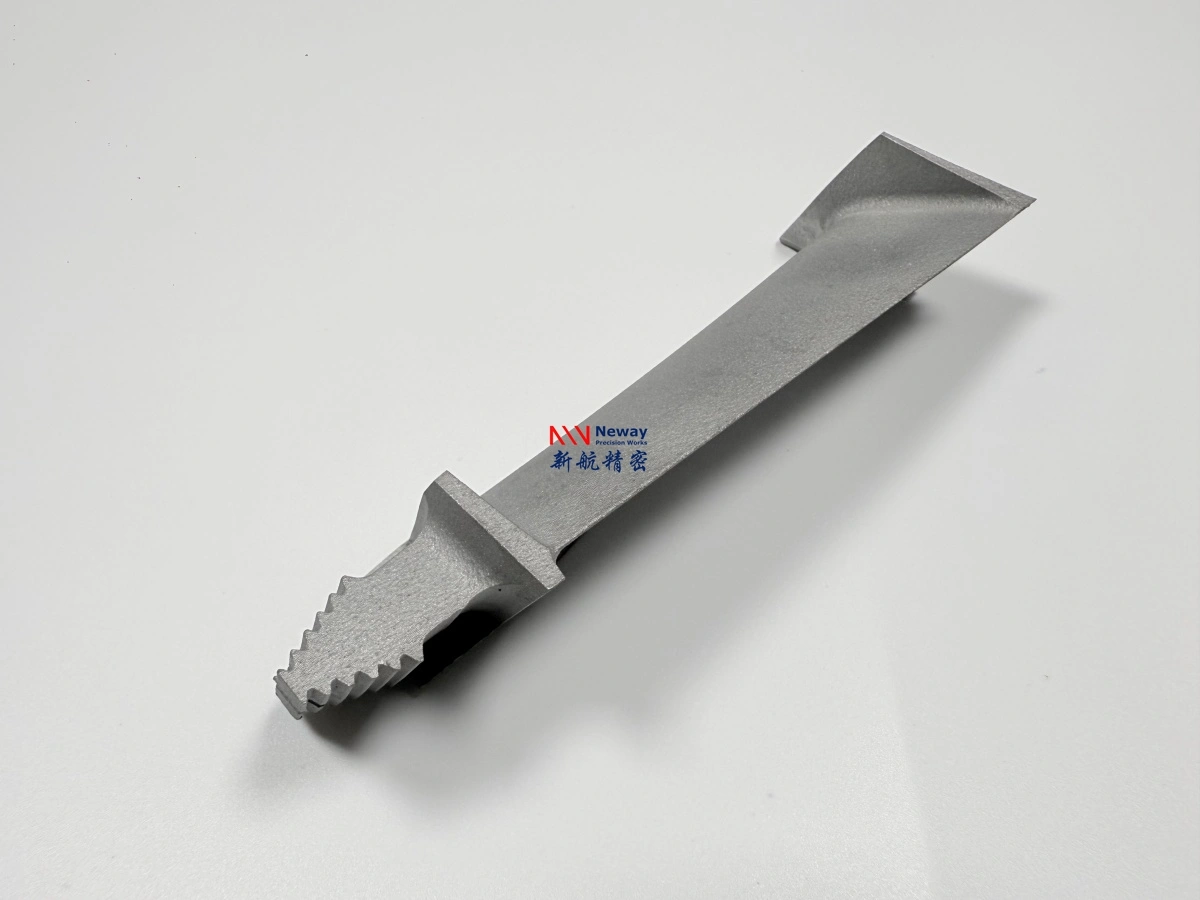

NewayAeroTech fabrica piezas de reparación de la sección de combustión para proyectos de revisión de turbinas de gas de generación de energía. Estos componentes incluyen camisas de combustión, piezas de transición, conductos de transición, boquillas de combustible, manguitos de flujo, tapas y piezas de reparación personalizadas de la cámara de combustión utilizadas en sistemas de turbinas industriales de alta temperatura.

A diferencia de los componentes generales de la ruta de gases calientes, las piezas de la sección de combustión están directamente expuestas a la llama, ciclos térmicos, flujo de aire de refrigeración, oxidación, vibración, carga acústica y erosión por gases de combustión. Muchas de estas piezas también tienen estructuras de pared delgada, patrones densos de orificios de refrigeración, superficies con control de recubrimiento y características soldadas o conformadas que deben gestionarse cuidadosamente durante la fabricación de repuestos de reparación.

NewayAeroTech ofrece soporte para la fabricación de piezas de reparación de turbinas de generación de energía mediante conformado de superaleaciones, fundición al vacío para componentes seleccionados, mecanizado CNC, EDM, taladrado de agujeros profundos, tratamiento térmico, preparación de recubrimientos, postprocesamiento e inspección.

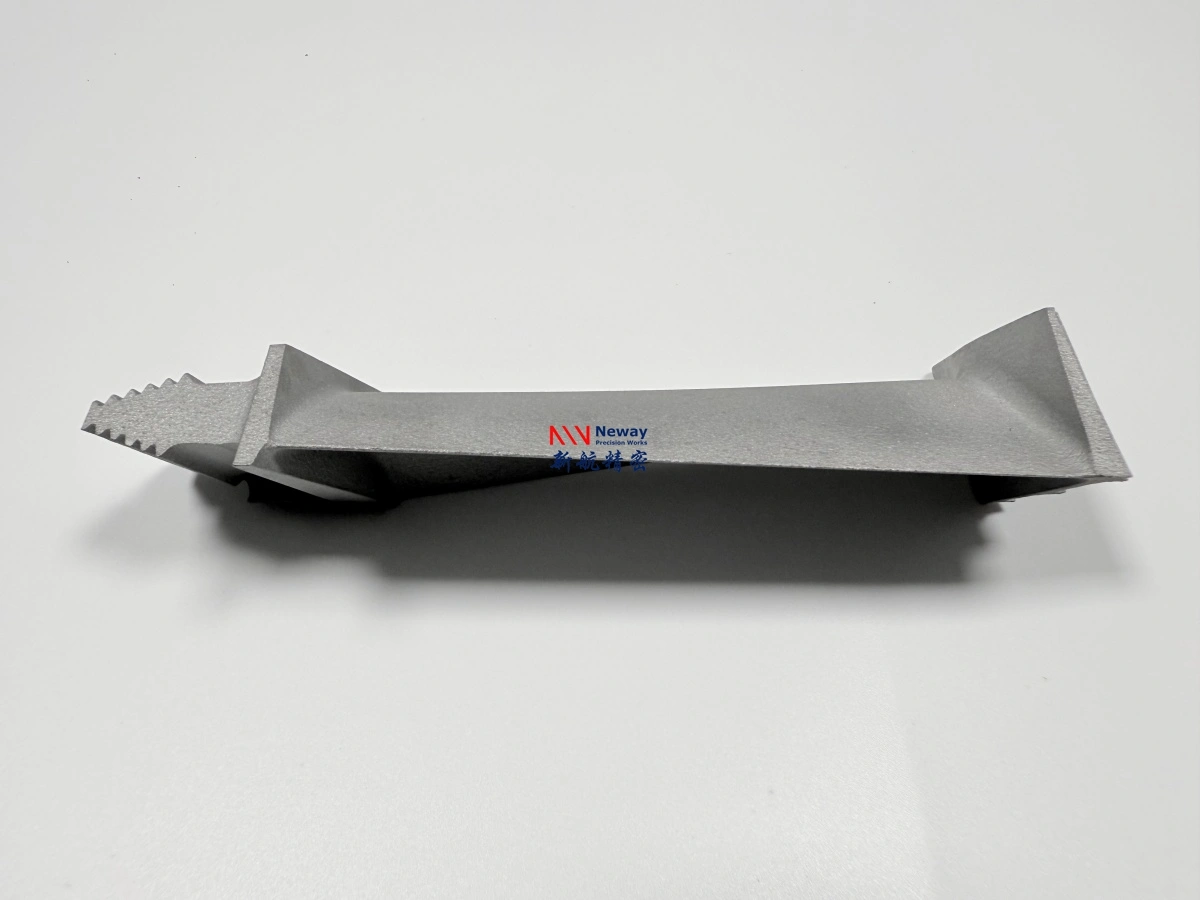

Respuesta directa: Piezas de reparación de la sección de combustión para la revisión de turbinas de gas

NewayAeroTech puede fabricar piezas de reparación personalizadas de la sección de combustión para proyectos de revisión de turbinas de gas de generación de energía basándose en planos, muestras dañadas, datos de escaneo 3D o información del modelo de turbina. Dependiendo del diseño de la pieza, la ruta de fabricación puede incluir conformado de superaleaciones, fundición a la cera perdida al vacío, mecanizado CNC, EDM, taladrado de agujeros profundos, tratamiento térmico, soporte de soldadura, preparación de recubrimientos e inspección final.

Nuestro soporte de fabricación de la sección de combustión puede cubrir:

• Camisas de combustión y revestimientos de la cámara de combustión

• Piezas de transición, conductos de transición y revestimientos de transición

• Boquillas de combustible y componentes relacionados con las boquillas de combustible

• Manguitos de flujo y partes de gestión del aire de refrigeración

• Tapas, cubiertas finales, soportes, manguitos y herrajes de combustión

• Piezas de reparación personalizadas de la cámara de combustión de alta temperatura

El objetivo es proporcionar piezas de combustión de repuesto con condiciones de material controladas, geometría de pared delgada, precisión en los orificios de refrigeración, superficies listas para recubrimiento, ajuste de ensamblaje y documentación de inspección.

Piezas típicas de la sección de combustión para turbinas de generación de energía

La sección de combustión contiene múltiples componentes que guían el combustible, el aire, la llama, el flujo de refrigeración y los gases de combustión calientes antes de que el gas entre en la sección de la turbina. Estas piezas deben trabajar juntas para mantener la estabilidad de la combustión, proteger las estructuras circundantes y entregar el flujo de gas a la sección caliente de manera segura.

Las piezas típicas de combustión de turbinas de gas incluyen:

• camisas de combustión para reparación de turbinas de gas

• piezas de transición para turbinas de gas

• Conductos de transición y revestimientos de transición

• Boquillas de combustible y componentes relacionados con la inyección de combustible

• Manguitos de flujo y partes de distribución del flujo de aire

• Tapas de combustión, conjuntos de tapas y cubiertas finales

• Soportes de montaje, manguitos, anillos y componentes de sellado

Para proyectos de revisión, estas piezas pueden reemplazarse individualmente o como un paquete de reparación de la sección de combustión, dependiendo de los resultados de la inspección, el cronograma de parada y la disponibilidad de las piezas.

Condiciones de operación de las piezas de combustión de turbinas de gas

Las piezas de la sección de combustión operan en uno de los entornos más agresivos dentro de una turbina de gas de generación de energía. Están expuestas a llamas directas o indirectas, gases de combustión de alta temperatura, fluctuaciones de presión, vibración acústica, oxidación y flujo de aire de refrigeración.

Las condiciones de operación típicas incluyen:

• Combustión de alta temperatura y exposición a la llama

• Ciclos térmicos repetidos durante la operación de arranque y parada

• Oxidación y corrosión en caliente provenientes del combustible y los productos de combustión

• Erosión por gas e impacto de la llama en zonas calientes locales

• Impacto de aire de refrigeración, refrigeración por película y flujo de aire de dilución

• Vibración, carga acústica y pulsación de presión

• Deformación de pared delgada causada por tensión térmica y restricciones de ensamblaje

Debido a estas condiciones, las piezas de reparación de la sección de combustión requieren más que una simple copia dimensional. La pieza de repuesto debe mantener la integridad del material, la función de refrigeración, la condición de la superficie y la geometría de ensamblaje bajo servicio de alta temperatura.

Modos de falla comunes de las piezas de la sección de combustión

Las piezas de combustión se reemplazan comúnmente durante la revisión de la turbina de gas porque la operación a largo plazo puede dañar estructuras de pared delgada, orificios de refrigeración, sistemas de recubrimiento y áreas soldadas. Algunos defectos pueden parecer visualmente obvios, mientras que otros requieren FPI (inspección por líquidos penetrantes), CMM (máquina de medición por coordenadas), medición del espesor de la pared o inspección de orificios.

Los modos de falla comunes incluyen:

• Grietas por fatiga térmica cerca de orificios, esquinas, soldaduras y regiones de alta tensión

• Quemadura, ablación o sobrecalentamiento local en superficies orientadas a la llama

• Deformación de pared delgada, ovalización, abultamiento o pérdida del contorno original

• Bloqueo de orificios de refrigeración causado por oxidación, depósitos, acumulación de recubrimiento o escombros

• Quemadura total del borde del orificio de refrigeración o erosión local

• Descamación, desprendimiento o pérdida de protección superficial del recubrimiento

• Agrietamiento de soldaduras, agrietamiento en zonas de reparación o distorsión local

• Desgaste del borde de montaje, daño en la brida o falla de la superficie de sellado

Cuando estos defectos exceden los límites de reparación, se necesitan piezas de repuesto personalizadas para restaurar la confiabilidad de la sección de combustión y reducir el riesgo de daños en la turbina aguas abajo.

Opciones de materiales para piezas de reparación de la sección de combustión

Los materiales de la sección de combustión deben resistir altas temperaturas, oxidación, fatiga térmica, corrosión y deformación. También deben admitir conformado, mecanizado, soldadura, tratamiento térmico y preparación de recubrimientos cuando el diseño de la pieza requiera esos procesos.

Las opciones de materiales comunes incluyen Hastelloy X, Haynes 188, Inconel 625, Inconel 718 y aleaciones Nimonic seleccionadas. El material correcto depende del modelo de turbina, tipo de combustible, temperatura de operación, diseño de refrigeración, sistema de recubrimiento y especificación de la pieza original.

NewayAeroTech ofrece soporte para fundición a la cera perdida al vacío de aleaciones Hastelloy para componentes de alta temperatura y resistentes a la corrosión, fundición a la cera perdida al vacío de aleaciones Inconel para piezas de reparación de turbinas basadas en níquel, y fundición a la cera perdida al vacío de aleaciones Nimonic para aplicaciones seleccionadas de alta temperatura basadas en níquel.

Para piezas de repuesto, la selección de materiales debe seguir el plano original o el análisis de muestras verificadas siempre que sea posible. Si se considera una aleación equivalente, la temperatura de servicio, el entorno del combustible, el diseño de refrigeración, el requisito de recubrimiento y la expectativa de vida útil deben revisarse antes de la cotización.

Opciones de fabricación para componentes de la sección de combustión

Las piezas de la sección de combustión a menudo requieren una ruta de fabricación combinada. Algunas piezas son estructuras conformadas de pared delgada y soldadas. Algunas características locales, muñones, soportes o componentes complejos pueden ser fundidos. Las interfaces de precisión se terminan mediante mecanizado CNC, mientras que los orificios y las características del flujo de aire pueden requerir EDM o taladrado de agujeros profundos.

Una ruta de fabricación típica puede incluir:

1. Revisar el modelo de turbina, planos de piezas, muestras antiguas o datos de escaneo 3D

2. Confirmar el grado del material, el espesor de la pared, el diseño de los orificios de refrigeración, el recubrimiento y los requisitos de inspección

3. Seleccionar conformado, soldadura, fundición al vacío o una ruta de fabricación combinada

4. Producir la camisa, el conducto, el manguito, la tapa o el componente de combustión relacionado en bruto

5. Mecanizar interfaces de montaje, superficies de sellado, áreas de referencia y características locales

6. Procesar orificios de refrigeración, orificios de dilución, ranuras y características de flujo de aire

7. Aplicar tratamiento térmico, alivio de tensiones o postprocesamiento cuando sea necesario

8. Preparar superficies para recubrimiento, limpieza o inspección final

9. Inspeccionar el espesor de la pared, la ubicación de los orificios, la redondez, las soldaduras, la condición del material y las dimensiones finales

NewayAeroTech proporciona mecanizado CNC de superaleaciones para componentes de combustión que requieren bridas precisas, superficies de sellado, características de montaje y control de referencias. Para características fundidas seleccionadas o piezas complejas de sección caliente, la fundición al vacío también puede revisarse como parte del plan de proceso.

Fundición al vacío, conformado y ensamblaje soldado

No todas las piezas de la sección de combustión se fabrican mediante la misma ruta. Las camisas de combustión y los conductos de transición son a menudo ensamblajes conformados de pared delgada y soldados, mientras que algunos muñones, soportes, anillos, herrajes de boquillas o componentes especiales de la ruta de flujo pueden beneficiarse de la fundición.

La fundición al vacío puede ser útil cuando la pieza incluye geometría compleja, características integradas o secciones de aleación de alta temperatura de forma casi neta. El conformado y la soldadura son más prácticos cuando la pieza es una camisa, manguito o conducto de pared delgada con gran superficie y curvatura controlada.

La selección de la ruta de fabricación debe considerar:

• Espesor de la pared y riesgo de deformación de pared delgada

• Ubicación de la unión soldada y tensión de servicio

• Patrón de orificios de refrigeración y acceso para postprocesamiento

• Bridas de montaje, muñones, soportes y características de refuerzo local

• Preparación del recubrimiento y requisitos de enmascaramiento

• Acceso de inspección para soldaduras, orificios y superficies internas

La ruta correcta debe preservar la función original y la confiabilidad del servicio, no solo reproducir la forma externa visible.

Control de orificios de refrigeración y características de flujo de aire

El control de los orificios de refrigeración es uno de los puntos de calidad más importantes para las piezas de reparación de la sección de combustión. Las camisas de combustión, las piezas de transición, los manguitos de flujo y las tapas pueden incluir orificios de refrigeración por película, orificios de dilución, orificios de impacto, ranuras o ventanas de flujo de aire.

El taladrado de agujeros profundos en superaleaciones puede admitir características seleccionadas de refrigeración y flujo de aire cuando los orificios son profundos, estrechos o difíciles de mecanizar. El EDM también puede utilizarse para orificios pequeños, orificios angulados, aberturas de pared delgada, ranuras o características con acceso limitado para herramientas.

El control de los orificios de refrigeración debe incluir:

Diámetro y tolerancia del orificio

• Posición del orificio, patrón y consistencia del espaciado

• Ángulo del orificio y dirección del flujo de aire

• Calidad del borde, eliminación de rebabas y prevención de quemaduras totales

• Condición del espesor de la pared alrededor del orificio

• Prevención de bloqueos antes y después de la preparación del recubrimiento

Si los orificios de refrigeración se copian de una pieza dañada sin comprender la intención de diseño original, el componente de repuesto puede no proporcionar el rendimiento de refrigeración correcto. Por eso la verificación del patrón de orificios y la inspección son importantes durante la ingeniería inversa.

Control de superficie y preparación de recubrimientos

Las piezas de la sección de combustión a menudo requieren preparación de la superficie antes de aplicar un recubrimiento resistente a la oxidación, un recubrimiento de barrera térmica o un tratamiento protector especificado por el cliente. La condición de la superficie afecta la adherencia del recubrimiento, la protección térmica, la resistencia a la oxidación y el comportamiento del servicio a largo plazo.

NewayAeroTech ofrece soporte para el postprocesamiento de superaleaciones para piezas de alta temperatura que requieren tratamiento térmico, limpieza, acabado superficial, preparación de recubrimientos e inspección final antes de la entrega.

El control de la superficie debe centrarse en:

• Eliminar aceite, cascarilla de óxido, residuos de mecanizado y contaminación por soldadura

• Desbarbar orificios de refrigeración, ranuras, bordes de pared delgada y recortes

• Controlar la rugosidad superficial según los requisitos del recubrimiento

• Enmascarar superficies de sellado, orificios, roscas o interfaces de ensamblaje cuando sea necesario

• Inspeccionar grietas, abolladuras, defectos de soldadura y daños en la superficie antes del recubrimiento

• Limpiar superficies internas y pasajes de flujo de aire antes de la entrega

La holgura del recubrimiento debe considerarse antes del mecanizado final y el procesamiento de orificios. Si el espesor del recubrimiento no está planificado, los orificios finales, las interfaces o las holguras pueden verse afectados después del recubrimiento.

Geometría de pared delgada y control de distorsión

Las camisas de combustión y las piezas de transición a menudo tienen geometría cilíndrica, cónica o curva de pared delgada. Estas estructuras son sensibles a la tensión de conformado, la distorsión por soldadura, el movimiento por tratamiento térmico, la fuerza de mecanizado y el daño por manipulación.

Los controles geométricos importantes incluyen:

• Consistencia del espesor de la pared

• Redondez y ovalización

• Alineación de bridas y superficies de ajuste

• Precisión del contorno en regiones de transición curvas

• Posición de los orificios de refrigeración después del conformado o la soldadura

• Distorsión local cerca de soldaduras, soportes o áreas reforzadas

Para piezas de repuesto, el control de la distorsión es especialmente importante porque el nuevo componente debe encajar en los herrajes existentes de la turbina. Una camisa o un conducto de transición puede cumplir con las dimensiones locales pero aún fallar en el ensamblaje si la redondez, el contorno o la alineación de la brida no están controlados.

Inspección de piezas de reparación de la sección de combustión

La inspección debe verificar las características que afectan la función de la sección de combustión, el rendimiento de refrigeración, el ajuste de ensamblaje y la confiabilidad del servicio. El plan de inspección debe confirmarse antes de la producción porque diferentes piezas pueden requerir diferentes controles de calidad.

Dependiendo del proyecto, la inspección adicional puede incluir medición de redondez, inspección de contorno, verificación de rugosidad superficial, revisión de preparación de recubrimientos, rayos X, tomografía computarizada (CT) o inspección relacionada con la presión.

Soporte de ingeniería inversa para piezas de combustión

Muchos proyectos de revisión de la sección de combustión comienzan con piezas dañadas, planos incompletos o datos de escaneo 3D. En estos casos, el proveedor debe identificar la geometría funcional original y evitar copiar el daño por servicio.

NewayAeroTech puede revisar proyectos de reparación de la sección de combustión basándose en:

• Planos originales y archivos CAD 3D

• Camisas de combustión dañadas, piezas de transición, manguitos, tapas o boquillas

• Datos de escaneo 3D y modelos reconstruidos

• Datos CMM y registros de inspección

• Análisis de material de piezas antiguas

• Fotos que muestran grietas, quemaduras, pérdida de recubrimiento, orificios bloqueados o deformación

• Modelo de turbina, tipo de combustor y requisitos de mantenimiento

Para piezas de combustión usadas, las grietas, bordes quemados, paredes delgadas distorsionadas, pérdida de recubrimiento, áreas de reparación de soldadura y orificios de refrigeración bloqueados no deben copiarse directamente. El componente de repuesto debe reconstruirse en torno al rendimiento de refrigeración, el sellado, el ajuste de ensamblaje y la durabilidad de la sección caliente.

Soporte de paquetes de reparación de la sección de combustión

Una revisión de turbina de gas puede requerir múltiples componentes de la sección de combustión en lugar de solo una camisa o conducto. Gestionar estas piezas como un paquete puede mejorar la consistencia del material, el control del proceso, la planificación de la inspección y la coordinación de la entrega.

Un paquete de reparación de la sección de combustión puede incluir:

• Camisas de combustión y segmentos de camisa

• Piezas de transición y conductos de transición

• Boquillas de combustible y herrajes relacionados con la entrega de combustible

• Manguitos de flujo y componentes de gestión del aire

• Tapas, soportes, manguitos, anillos y partes de sellado

• Piezas de reparación personalizadas de la cámara de combustión hechas a partir de planos o muestras

Este enfoque de paquete es útil cuando los cronogramas de revisión son ajustados y el cliente necesita una entrega predecible, documentación consistente y menos brechas de comunicación entre los proveedores del proceso.

Valor del proveedor para proyectos de revisión de la sección de combustión

Un proveedor calificado de piezas de combustión de turbinas de gas debe comprender la fabricación de secciones calientes de pared delgada, la selección de materiales, el procesamiento de orificios, la preparación de superficies, el control de soldadura y conformado, la estrategia de referencias de mecanizado y la planificación de la inspección.

NewayAeroTech admite proyectos de revisión de la sección de combustión proporcionando:

• Revisión de materiales de aleaciones de alta temperatura

• Evaluación de rutas de proceso combinadas de conformado, soldadura, fundición

• Mecanizado CNC para bridas, caras de sellado, superficies de referencia y características de montaje

• Revisión de taladrado de agujeros profundos o EDM para características de refrigeración y flujo de aire

• Soporte para tratamiento térmico, limpieza, acabado superficial y preparación de recubrimientos

• FPI, CMM, espesor de pared, posición de orificios, inspección de soldaduras e informes de materiales

• Ingeniería inversa a partir de muestras, planos, datos de escaneo 3D y datos CMM

Este enfoque de fabricación integrada ayuda a reducir el riesgo durante los proyectos de revisión de turbinas de gas donde el rendimiento de la combustión, el ajuste de las piezas y el tiempo de parada son todos importantes.

Lista de verificación de RFQ para piezas de reparación de la sección de combustión

Para cotizar con precisión las piezas de reparación de la sección de combustión, los clientes deben proporcionar información sobre el modelo de turbina, la geometría de la pieza, el material, las características de refrigeración, el recubrimiento, la inspección y el cronograma de revisión.

Una RFQ completa debe incluir:

• Modelo de turbina, tipo de combustor, nombre del componente, número de pieza y nivel de revisión

• Plano 2D y archivo CAD 3D si están disponibles

• Muestra dañada, fotos, datos de escaneo 3D o informe CMM si se requiere ingeniería inversa

• Grado de aleación requerido, alternativas aceptables y estándar de material

• Preferencia de ruta de fabricación, como conformado, soldadura, fundición, mecanizado CNC, EDM o taladrado

• Orificios de refrigeración, orificios de dilución, ranuras, ventanas de flujo de aire, requisitos de espesor de pared y redondez

• Requisitos de tratamiento térmico, recubrimiento, acabado superficial o postprocesamiento

• Requisitos de inspección como FPI, CMM, informe de espesor de pared, informe de orificios, inspección de soldaduras o informe de material

• Cantidad para prototipo, lote de reparación, revisión anual o programa de repuestos a largo plazo

• Cronograma de entrega, momento de la parada, requisitos de embalaje y documentación

Si la pieza se basa en una muestra dañada, los clientes deben identificar áreas agrietadas, zonas quemadas, bridas desgastadas, orificios bloqueados, pérdida de recubrimiento, soldaduras reparadas y superficies funcionales de sellado. Esto ayuda a prevenir errores de ingeniería inversa y admite una fabricación de repuesto confiable.

Preguntas frecuentes (FAQ)

1. ¿Qué piezas de reparación de turbinas de generación de energía puede fabricar NewayAeroTech?

2. ¿Se pueden fabricar piezas de reparación de turbinas de gas a partir de muestras desgastadas o datos de escaneo 3D?

3. ¿Qué procesos de fabricación se utilizan para las piezas de reparación de turbinas?

4. ¿Qué materiales se utilizan para las piezas de reparación de turbinas de generación de energía?

5. ¿Qué información se necesita para cotizar piezas de reparación de turbinas personalizadas?
