Beneficios de los Revestimientos de Barrera Térmica para Aleaciones de Alta Temperatura
Neway Precision Works Ltd. se especializa en la fabricación de componentes de aleaciones de alta temperatura para industrias que exigen durabilidad, precisión y resistencia en entornos extremos. Estas industrias—como la aeroespacial, la generación de energía y el petróleo y gas—a menudo dependen de piezas de aleaciones de alta temperatura que pueden soportar un inmenso estrés térmico. Los Revestimientos de Barrera Térmica (TBCs) son esenciales en estas aplicaciones, mejorando el rendimiento y la longevidad de las aleaciones de alta temperatura al proporcionar aislamiento térmico y resistencia a la fatiga térmica.
En este blog, exploramos los materiales, procesos de aplicación, postprocesamiento, pruebas y aplicaciones industriales de los TBCs, ofreciendo información sobre su papel crítico en entornos de alto rendimiento.
Materiales para Revestimientos de Barrera Térmica
Los Revestimientos de Barrera Térmica (TBCs) consisten en materiales especializados que aíslan las piezas de aleaciones de alta temperatura del calor extremo, extendiendo así su vida útil y preservando su integridad estructural.
Materiales Principales de TBC
El material TBC más utilizado es la zirconia estabilizada con itria (YSZ), una cerámica conocida por su baja conductividad térmica y alto punto de fusión (aproximadamente 2700°C). La YSZ actúa como un excelente aislante térmico, proporcionando una barrera sólida entre la aleación de alta temperatura y el intenso calor que encuentra en funcionamiento. Sus propiedades la hacen ideal para aplicaciones en motores a reacción y turbinas de gas, donde los componentes enfrentan regularmente condiciones térmicas extremas.
Compatibilidad con Aleaciones de Alta Temperatura
Aleaciones de alta temperatura como Inconel, Hastelloy y CMSX están diseñadas para soportar altos esfuerzos, y los TBCs mejoran esta capacidad al reducir la exposición directa al calor. En particular, las superaleaciones con alto contenido de níquel y cromo se benefician significativamente de la aplicación de TBCs, permitiendo que estos materiales funcionen más allá de su rango de punto de fusión. Por ejemplo, el Inconel 718 se usa comúnmente en entornos de alta temperatura y se beneficia ampliamente de la protección térmica que proporcionan los TBCs basados en YSZ.
Sistemas de Revestimiento Multicapa

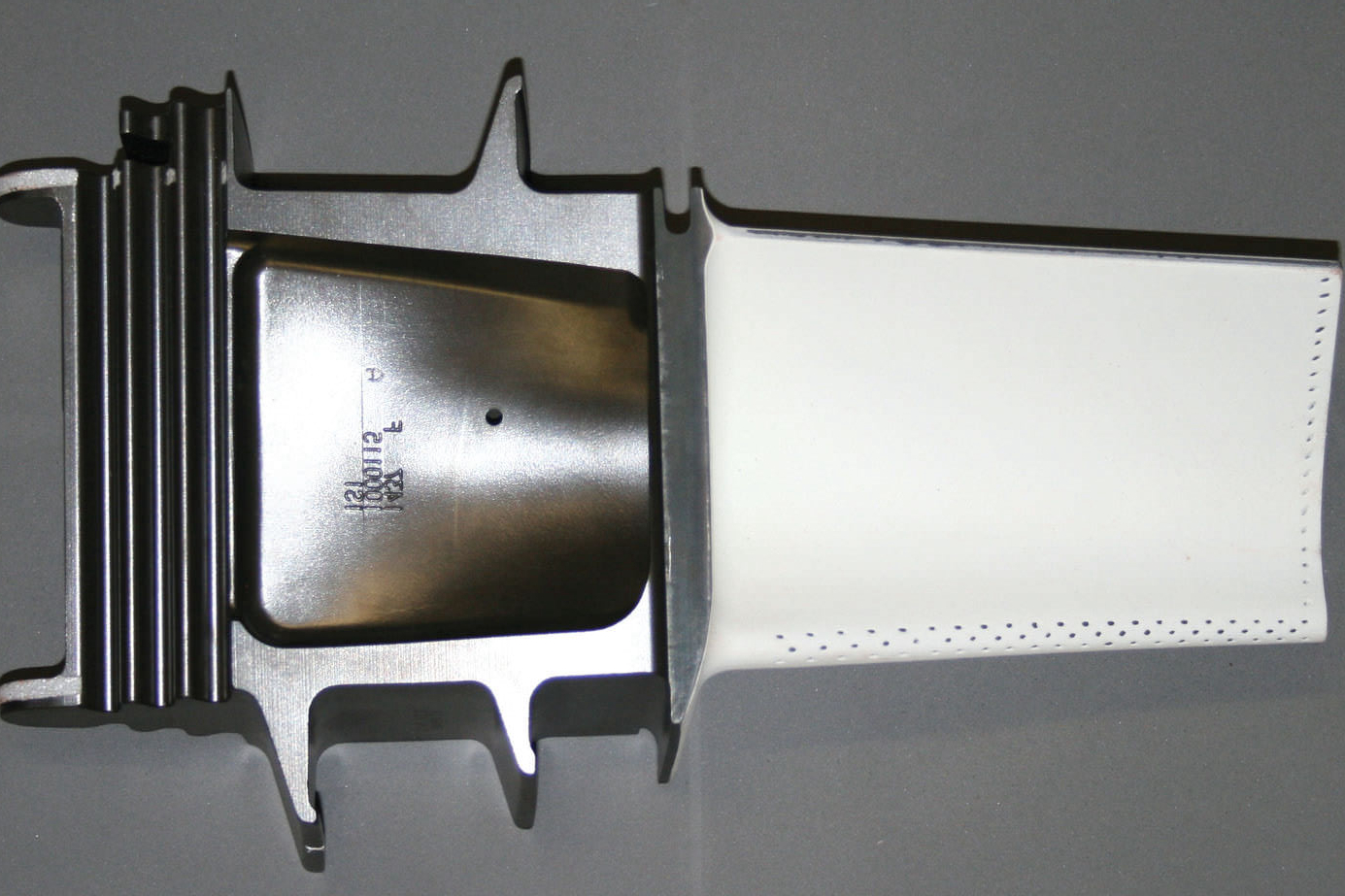

Los TBCs se aplican típicamente como un sistema multicapa. La primera capa es una capa de unión, a menudo hecha de MCrAlY (donde M = níquel, cobalto o ambos), que proporciona una capa adhesiva sólida y resistencia a la oxidación. La capa exterior es el material cerámico TBC diseñado para manejar el aislamiento térmico. Esta estructura multicapa asegura que el revestimiento permanezca firmemente adherido mientras protege eficazmente contra el ciclado térmico. La capa de unión ayuda a mantener la integridad estructural del sustrato de superaleación, mientras que la capa cerámica la protege eficazmente del calor, minimizando el desgaste en aplicaciones de alto esfuerzo.
El uso de TBCs en aleaciones de alta temperatura mejora la resistencia térmica y extiende significativamente la vida operativa de los componentes en entornos aeroespaciales, de generación de energía y otros entornos de alta temperatura.
Procesos de Aplicación de TBC para Piezas de Aleaciones de Alta Temperatura
El proceso de aplicación de revestimientos de barrera térmica (TBCs) en aleaciones de alta temperatura requiere precisión y control para garantizar una adhesión y rendimiento adecuados.
Preparación de la Superficie
Preparar la superficie de la aleación es crucial para la adhesión del revestimiento. La preparación de la superficie típicamente implica una limpieza exhaustiva para eliminar contaminantes y un rugosizado mediante chorro de arena o granalla. Esta preparación crea una superficie microrrugosa, mejorando la fuerza de unión entre la aleación y el TBC. La preparación adecuada de la superficie es esencial para los componentes de superaleación que enfrentan condiciones operativas extremas.
Métodos de Aplicación
Revestimiento por Proyección de Plasma: En este proceso, el material TBC se funde en un chorro de plasma y se proyecta sobre la superficie de la aleación. La proyección de plasma es una técnica rentable con un excelente control del espesor y uniformidad del revestimiento. Es muy adecuada para componentes de alta temperatura utilizados en las industrias de generación de energía y aeroespacial, donde una aplicación consistente del revestimiento es esencial para el rendimiento.
Deposición Física de Vapor por Haz de Electrones (EB-PVD): La EB-PVD utiliza un haz de electrones enfocado para vaporizar el material de revestimiento, condensándolo sobre la superficie de la aleación. Este método crea una estructura columnar tolerante a la deformación que proporciona durabilidad adicional contra el estrés térmico. La EB-PVD es particularmente favorecida en aplicaciones aeroespaciales debido a su alta resistencia al agrietamiento y la descamación bajo ciclado térmico. Es ideal para álabes de turbina y cámaras de combustión que experimentan cambios rápidos de temperatura.
Entorno Controlado de Revestimiento
Aplicar TBCs dentro de un entorno controlado minimiza los contaminantes y asegura una calidad uniforme del revestimiento, lo cual es esencial para lograr consistencia y confiabilidad en aplicaciones de alto rendimiento. Una atmósfera controlada es esencial para los álabes de turbina y otras piezas críticas, donde incluso ligeras imperfecciones en la uniformidad del revestimiento pueden afectar el rendimiento y la durabilidad a largo plazo.
La combinación de una preparación meticulosa de la superficie, métodos de aplicación avanzados y un entorno de revestimiento controlado asegura que las piezas de aleaciones de alta temperatura logren la resiliencia y longevidad necesarias para industrias exigentes como la aeroespacial y la generación de energía.
Tratamiento de Postprocesamiento para Aleaciones de Alta Temperatura con Revestimiento TBC
Después de la aplicación del TBC, se realizan tratamientos adicionales para maximizar la efectividad y durabilidad del revestimiento:
Tratamiento Térmico
El tratamiento térmico ayuda a unir el TBC a la aleación de alta temperatura, mejorando la adhesión y reduciendo el estrés. Este proceso también mejora la estabilidad térmica del TBC, permitiéndole resistir altas temperaturas y choques sin deslaminarse. El tratamiento térmico asegura que la capa de TBC permanezca efectiva en condiciones térmicas extremas al optimizar la microestructura y la calidad de la unión.
Prensado Isotérmico en Caliente (HIP)
El Prensado Isotérmico en Caliente (HIP) aplica calor y presión para densificar la capa de TBC, llenando cualquier microporo que pueda haberse formado durante el proceso de revestimiento. Esto resulta en un revestimiento más denso y resistente, haciéndolo ideal para entornos de alto estrés donde el revestimiento está sujeto a una expansión y contracción térmica significativa. El tratamiento HIP mejora la integridad estructural del revestimiento, esencial para mantener el rendimiento bajo temperaturas fluctuantes.
Acabado y Pulido de Superficie
Las piezas con revestimiento TBC pueden someterse a pulido para lograr un espesor y suavidad precisos, cumpliendo con los requisitos de calidad superficial para aplicaciones como turbinas aeroespaciales. El acabado superficial es esencial para componentes en entornos de alta velocidad, donde el acabado superficial puede afectar la eficiencia y la resistencia al desgaste. El pulido minimiza la fricción, mejorando la durabilidad y el rendimiento de los componentes que operan a altas velocidades.
Gestión del Estrés Residual
El estrés residual puede formarse dentro del TBC durante el enfriamiento, comprometiendo potencialmente la longevidad del revestimiento. Técnicas como el enfriamiento controlado y el tratamiento térmico posterior al revestimiento ayudan a aliviar estos esfuerzos, resultando en un revestimiento que puede soportar temperaturas fluctuantes sin agrietarse o despegarse. Una gestión efectiva del estrés residual es crítica para asegurar la durabilidad del TBC durante ciclos operativos extendidos, particularmente en aplicaciones de alta temperatura.
Estos tratamientos de postprocesamiento aseguran que las aleaciones de alta temperatura con revestimiento TBC mantengan un rendimiento y longevidad óptimos. Este enfoque es crucial para aplicaciones en aeroespacial, generación de energía y otras industrias donde los componentes deben soportar condiciones térmicas extremas y ciclos de alto estrés con un mantenimiento mínimo.
Pruebas e Inspección de Piezas de Aleaciones de Alta Temperatura con Revestimiento TBC
Los procesos de prueba e inspección aseguran que los componentes con revestimiento TBC cumplan con estándares de calidad rigurosos para seguridad y rendimiento.
Pruebas de Adhesión y Resistencia de Unión
Las pruebas de adhesión evalúan la fuerza de unión entre el TBC y el sustrato, verificando que el revestimiento no se deslamine durante la operación. Esta prueba es crítica para piezas aeroespaciales y de generación de energía, donde la falla del TBC podría llevar a una falla catastrófica de la pieza.
Pruebas de Ciclado Térmico y Fatiga
Los TBCs deben soportar ciclado térmico repetido—calentamiento y enfriamiento rápido en entornos operativos. Las pruebas de fatiga simulan estas condiciones para evaluar la resistencia del TBC al agrietamiento y la descamación, asegurando que el revestimiento permanezca intacto a lo largo de su vida operativa. Estas pruebas son esenciales para verificar el rendimiento del revestimiento en variaciones extremas de temperatura.
Análisis Microestructural
Técnicas como la Microscopía Electrónica de Barrido (SEM) y la microscopía metalográfica proporcionan imágenes detalladas de la microestructura del TBC, revelando cualquier grieta, poro u otro defecto estructural. Este análisis ayuda a verificar la integridad del revestimiento y predecir su rendimiento a largo plazo.
Pruebas de Conductividad Térmica y Aislamiento
Las pruebas de conductividad térmica evalúan la efectividad del TBC en reducir la transferencia de calor, asegurando que la aleación subyacente permanezca protegida de temperaturas extremas. El papel principal del TBC es aislar las aleaciones de alta temperatura, y estas pruebas verifican sus propiedades aislantes bajo condiciones operativas.
Pruebas No Destructivas (NDT)
Métodos como la inspección ultrasónica y de rayos X permiten el examen interno de piezas con revestimiento TBC sin dañarlas. Estas pruebas detectan defectos ocultos, asegurando una calidad consistente en los lotes de producción y evitando que piezas defectuosas lleguen al campo.
Aplicaciones Industriales de Piezas de Aleaciones de Alta Temperatura con Revestimiento TBC
Los TBCs son esenciales en industrias donde las aleaciones de alta temperatura están sujetas a estrés térmico extremo, proporcionando protección y mejorando la eficiencia.
Aeroespacial

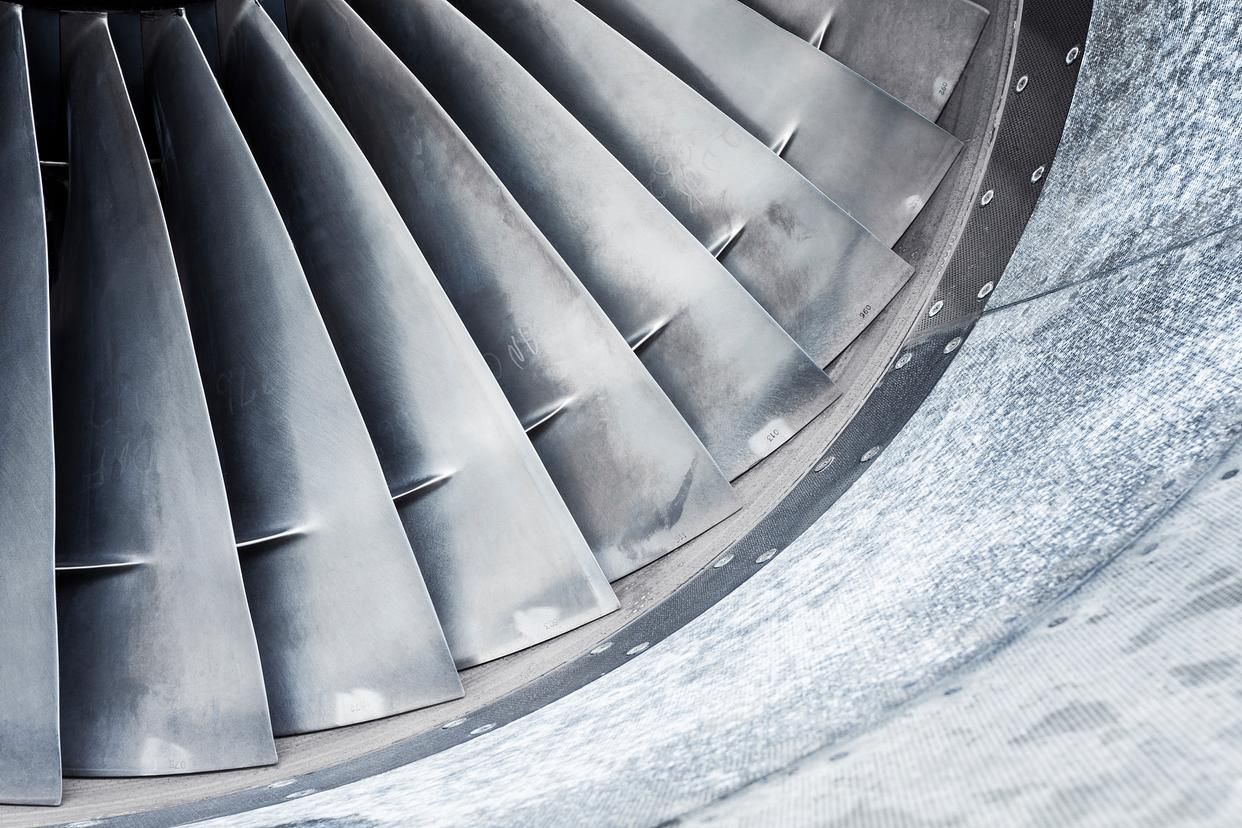

En la industria aeroespacial, los TBCs se usan extensivamente en álabes de turbina, cámaras de combustión y postquemadores. Estos componentes operan a temperaturas extremadamente altas, y los TBCs proporcionan protección térmica esencial, previniendo el sobrecalentamiento, reduciendo la fatiga térmica y extendiendo la vida útil del componente.
Generación de Energía
Las turbinas de gas y vapor utilizadas en plantas de generación de energía se benefician de piezas con revestimiento TBC, lo que permite que las turbinas funcionen a temperaturas y eficiencias más altas sin comprometer la integridad de la pieza. Los TBCs también reducen las necesidades de mantenimiento al mitigar el desgaste y la oxidación, reduciendo así los costos operativos generales.
Industria del Petróleo y Gas
Los componentes en refinerías de petróleo y gas, como intercambiadores de calor, reactores y tuberías, están sujetos a altas temperaturas y entornos corrosivos. Los TBCs proporcionan la resistencia térmica y química necesaria para proteger estos componentes, extendiendo así su vida útil y reduciendo el tiempo de inactividad.
Automotriz
Los TBCs se usan en componentes como colectores de escape y turbocompresores en aplicaciones automotrices de alto rendimiento. Estos componentes soportan altas temperaturas, y los TBCs ayudan a proteger contra la fatiga térmica, mejorando la eficiencia y el rendimiento del motor.
Marina
Los TBCs también se usan en motores y sistemas de escape marinos, proporcionando protección térmica y resistencia al agua de mar corrosiva. El revestimiento mejora la durabilidad de los componentes del motor marino, que deben soportar operación continua bajo condiciones de alta temperatura y alta salinidad.
