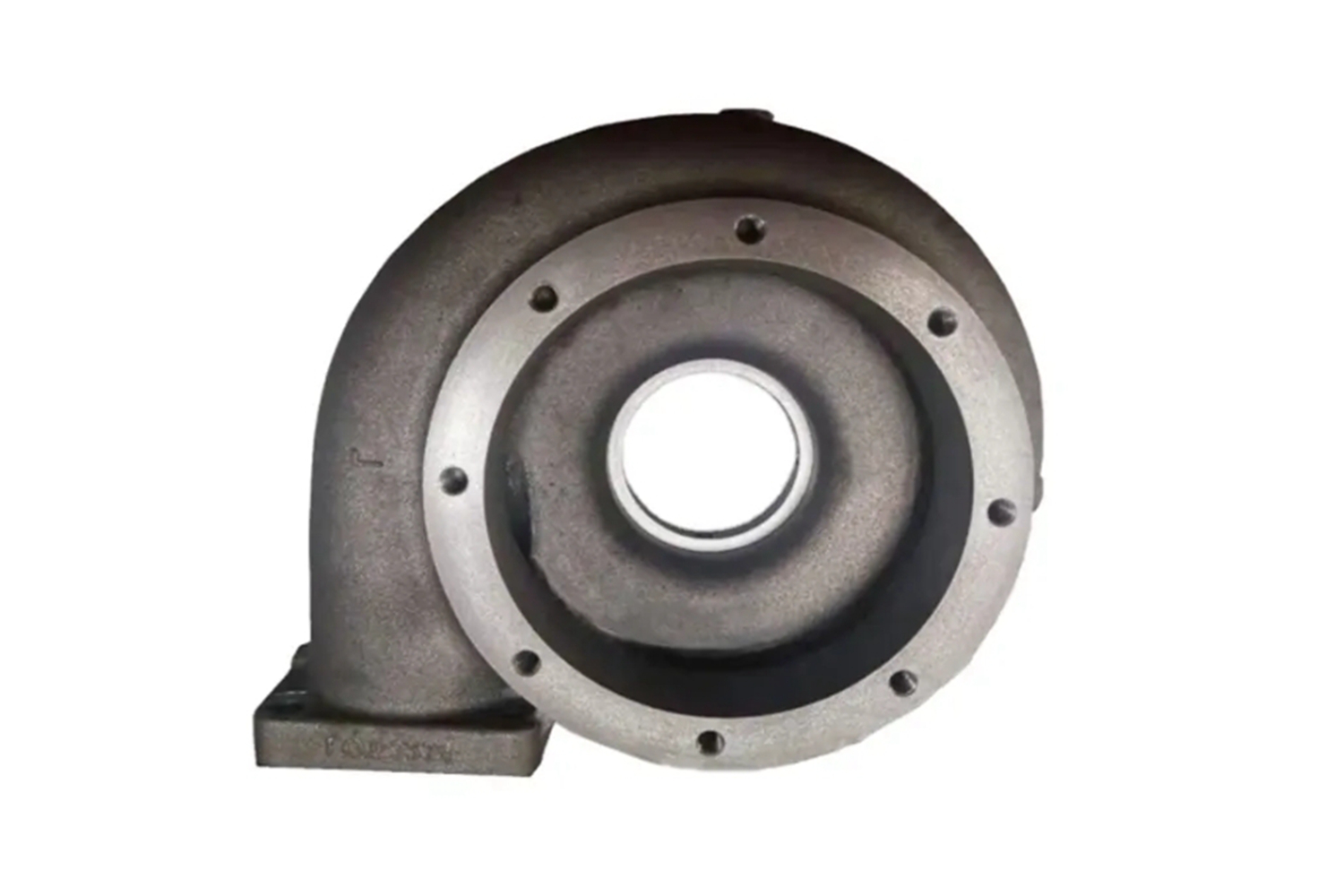

Chemische Verarbeitung: Monel-Pumpenkomponenten durch Vakuum-Feinguss

Monel-Pumpenkomponenten werden in chemischen Verarbeitungssystemen eingesetzt, wo Korrosionsbeständigkeit, Druckstabilität, Maßgenauigkeit und eine lange Lebensdauer erforderlich sind. Pumpen für saure, alkalische, Meerwasser-, Sole-, Kohlenwasserstoff- und chemische Fluidumgebungen erfordern oft Materialien, die einer besseren Korrosionsbeständigkeit als gewöhnlicher Edelstahl bieten.

Der Vakuum-Feinguss ist ein praktisches Herstellungsverfahren für komplexe Monel-Pumpenkomponenten wie Laufräder, Pumpengehäuse, Diffusorteile, Ventilgehäuse, Strömungskanäle, verschleißfeste Einsätze und korrosionsbeständige Strukturteile. Er ermöglicht das gießnahe Formen komplexer Geometrien, reduziert den Bearbeitungsabfall und unterstützt die wiederholbare Fertigung von kundenspezifischen Pumpenbaugruppen.

Bei NewayAeroTech kann der Vakuum-Feinguss von Monel-Legierungen mit CNC-Bearbeitung, Wärmebehandlung, Oberflächenveredelung und Materialprüfung kombiniert werden, um die Herstellung von Komponenten für chemische Verarbeitungspumpen zu unterstützen.

Warum Monel für Komponenten chemischer Verarbeitungspumpen verwendet wird

Monel-Legierungen sind Nickel-Kupfer-Legierungen, die für ihre Korrosionsbeständigkeit in rauen chemischen und marinen Umgebungen bekannt sind. Bei Pumpen für die chemische Verarbeitung muss das Material dem Fluidangriff standhalten und gleichzeitig mechanische Festigkeit, Dichtungsstabilität und Maßgenauigkeit bewahren.

Monel-Pumpenkomponenten werden häufig in Betracht gezogen, wenn die Anwendung Folgendes beinhaltet:

• Korrosive chemische Fluide

• Meerwasser, Sole oder chloridhaltige Medien

• Saure oder alkalische Verarbeitungsumgebungen

• Kohlenwasserstoffverarbeitung und Raffinerieanlagen

• Hochwertige Pumpenbaugruppen, die längere Wartungsintervalle erfordern

• Ersatzteile für korrosionsgeschädigte Pumpenkomponenten

Im Vergleich zu allgemeinen Edelstählen kann Monel in bestimmten Fluidumgebungen eine bessere Korrosionsbeständigkeit bieten. Die Materialauswahl sollte jedoch stets entsprechend dem tatsächlichen chemischen Medium, der Konzentration, der Betriebstemperatur, dem Druck, der Strömungsgeschwindigkeit und den Anforderungen an die Lebensdauer bestätigt werden.

Typische Monel-Pumpenkomponenten im Feinguss

Pumpen für die chemische Verarbeitung umfassen mehrere Komponenten, die korrosiven Fluiden, mechanischer Belastung, Druck und Strömungserosion ausgesetzt sind. Der Feinguss ist geeignet, wenn das Bauteil komplexe Geometrien, gekrümmte Strömungskanäle, dünne Wandstärken, Naben, Rippen oder Anforderungen an gießnahe Formen aufweist.

Zu den typischen Monel-Pumpenkomponenten können gehören:

• Pumpenlaufräder

• Diffusoren und Leitschaufeln

• Pumpengehäuse und Gehäuseteile

• Ventilgehäuse und Durchflussregelteile

• Verschleißringe und korrosionsbeständige Einsätze

• Düsen sowie Anschlussstücke für Einlass und Auslass

• Kundenspezifische Strömungswegkomponenten für Anlagen der chemischen Verarbeitung

Bei diesen Komponenten müssen beim Gießverfahren der Fluidfluss, Dichtflächen, Bearbeitungszugaben, Korrosionsbelastung und Inspektionsanforderungen gemeinsam berücksichtigt werden.

Warum Vakuum-Feinguss für Monel-Pumpenteile geeignet ist

Der Vakuum-Feinguss ist für Monel-Pumpenkomponenten nützlich, da er komplexe, gießnahe Geometrien mit weniger Materialverschwendung als die vollständige CNC-Bearbeitung aus Vollmaterial ermöglicht. Dies ist besonders wertvoll für Laufräder, Gehäuse und interne Strömungsteile, bei denen gekrümmte Oberflächen und innere Kanäle schwer effizient zu bearbeiten sind.

Vakuum-Feingussteile können komplexe Pumpengeometrien unterstützen und dabei die Gusskonsistenz wahren. Bei korrosionsbeständigen Nickellegierungs-Komponenten muss die Gussqualität sorgfältig kontrolliert werden, da Fehler, Einschlüsse, Lunker oder Oberflächenunterbrechungen die Betriebsleistung beeinträchtigen können.

Der Feinguss kann auch die Bearbeitungszeit reduzieren, indem die Hauptform des Bauteils bereits beim Gießen erzeugt wird und die CNC-Bearbeitung nur für kritische Flächen wie Dichtflächen, Lager interfaces, Flanschbereiche, Gewindefeatures und Montagebezugspunkte verwendet wird.

Monel im Vergleich zu Edelstahl für Komponenten chemischer Pumpen

Edelstahl wird aufgrund seiner Verfügbarkeit, Bearbeitbarkeit und Korrosionsbeständigkeit in vielen Umgebungen häufig für industrielle Pumpenteile verwendet. Anwendungen in der chemischen Verarbeitung können jedoch aggressive Medien beinhalten, bei denen Standard-Edelstähle nicht ausreichen.

Monel kann gewählt werden, wenn das Pumpenteil einen stärkeren Widerstand gegen Meerwasser, Sole, bestimmte Säuren, alkalische Umgebungen oder chloridhaltige Fluide erfordert. Die richtige Wahl hängt von den tatsächlichen Betriebsbedingungen ab.

Für noch schwerwiegendere chemische Umgebungen kann auch eine Hastelloy-Legierung in Betracht gezogen werden. Die Materialauswahl sollte auf Basis von Korrosionsdaten, Betriebstemperatur, Druck, Fluidgeschwindigkeit und Kundenanforderungen erfolgen.

Konstruktionsüberlegungen beim Gießen von Monel-Pumpenkomponenten

Monel-Pumpenkomponenten sollten vor Beginn der Werkzeugherstellung auf ihre Gießfähigkeit hin überprüft werden. Die Bauteilgeometrie, Wandstärke, Übergangsbereiche, inneren Strömungskanäle und Bearbeitungszugaben beeinflussen alle die Gussqualität und die Kosten.

Wichtige Punkte bei der Gusskonstruktion umfassen:

• Gleichmäßige Wandstärken zur Verringerung des Lunkerrisikos und von Hot Spots

• Großzügige Übergangsradien zur Verbesserung des Metallflusses und zur Verringerung der Spannungskonzentration

• Bearbeitungszugaben auf Dichtflächen, Flanschflächen und Lager-Schnittstellen

• Zug und Werkzeugmachbarkeit für die Wachsmusterherstellung

• Kontrolle der inneren Kanäle und Strömungswegoberflächen

• Inspektionszugang für kritische Bereiche

Bei Pumpenlaufrädern sollte besonderes Augenmerk auf die Schaufelgeometrie, die Nabenstruktur, die Ausgleichsanforderungen und die Qualität der Strömungsoberfläche gelegt werden. Bei Pumpengehäusen sollten Dichtflächen, Gewindebereiche und drucktragende Abschnitte sorgfältig geprüft werden.

CNC-Bearbeitung nach dem Monel-Feinguss

Der Feinguss erzeugt das gießnahe Pumpenbauteil, doch für die funktionale Genauigkeit ist weiterhin eine CNC-Bearbeitung erforderlich. Pumpenkomponenten umfassen oft Dichtflächen, Wellenbohrungen, Befestigungslöcher, Gewinde, Lagerbereiche, Flanschflächen und Dichtungsoberflächen, die eine bessere Maßkontrolle erfordern, als sie allein durch Gießen erreicht werden kann.

CNC-Bearbeitung von Superlegierungen unterstützt die Nachbearbeitung nach dem Guss für Komponenten aus Nickelbasis- und Hochleistungslegierungen. Bei Monel-Pumpenteilen sollte die Bearbeitung gemäß den Anforderungen der Endmontage, der Korrosionsbelastung und der Dichtungsfunktion geplant werden.

Typische CNC-bearbeitete Merkmale umfassen:

• Wellenbohrungen und Lager-Schnittstellen

• Flanschflächen und Montageflächen

• Dichtflächen und Dichtungskontaktbereiche

• Gewindebohrungen und Verbindungsmerkmale

• Laufradnabe und ausgleichsrelevante Oberflächen

• Bezugsflächen für Inspektion und Montage

Oberflächenkontrolle für korrosionsbeständige Pumpenteile

Der Oberflächenzustand ist für Pumpenkomponenten wichtig, da Korrosion, Erosion, Dichtleistung und Fluidfluss durch Rauheit, Fehler, scharfe Kanten oder Verunreinigungen beeinflusst werden können. Gussoberflächen, bearbeitete Oberflächen und Strömungswegoberflächen können je nach Anwendung unterschiedliche Veredelungsstufen erfordern.

Die Oberflächenkontrolle kann Folgendes umfassen:

• Entfernen von Gussrückständen und Oberflächenverunreinigungen

• Bearbeiten kritischer Dicht- und Montageflächen

• Entgraten von Bohrungen, Kanten und Übergängen im Strömungsweg

• Polieren ausgewählter fluidberührter Oberflächen bei Bedarf

• Passivierung oder Reinigung gemäß Kundenanforderungen

• Sichtprüfung auf Risse, Grübchen, Einschlüsse oder Oberflächenfehler

Bei rotierenden Pumpenkomponenten wie Laufrädern sollten Oberflächenqualität und Ausgleichsanforderungen bereits in der Angebotsphase (RFQ) bestätigt werden. Eine schlechte Oberflächenkontrolle kann die Pumpeneffizienz, Vibration, Verschleiß und Lebensdauer beeinträchtigen.

Qualitätskontrolle für Monel-Pumpengussteile

Die Qualitätskontrolle für Monel-Pumpenkomponenten sollte die Materialchemie, die Gussdichtigkeit, die Bearbeitungsgenauigkeit, den Oberflächenzustand und die finale Dokumentation verifizieren. Für Anwendungen in der chemischen Verarbeitung sind die Materialrückverfolgbarkeit und die Eignung in Bezug auf Korrosion besonders wichtig.

Prüfung und Analyse von Superlegierungsmaterialien kann die Überprüfung der chemischen Zusammensetzung, Fehleranalyse, dimensionsgerechte Inspektion und Qualitätsdokumentation für kundenspezifische Legierungskomponenten unterstützen.

Anwendungen in Anlagen der chemischen Verarbeitung

Der Vakuum-Feinguss von Monel eignet sich für kundenspezifische Pumpen- und Durchflussregelkomponenten, die in Anlagen der chemischen Verarbeitung verwendet werden. Diese Teile können in Pumpen, Ventilen, Durchflussystemen, Separatoren, marinen chemischen Systemen und korrosionsbeständigen industriellen Baugruppen zum Einsatz kommen.

NewayAeroTech unterstützt die Legierungsfertigung für Anwendungen in der chemischen Verarbeitung, bei denen Korrosionsbeständigkeit, Materialrückverfolgbarkeit, Prozessstabilität und die Herstellung kundenspezifischer Komponenten erforderlich sind.

Typische Anwendungsanforderungen können umfassen:

• Beständigkeit gegen korrosive Fluide und Prozesschemikalien

• Maßgenauigkeit für Dichtung und Montage

• Stabile Gussqualität für druckrelevante Komponenten

• Kundenspezifische Geometrie für Ersatz- oder verbesserte Pumpenteile

• Materialzertifizierung und Inspektionsdokumentation

Checkliste für die Angebotsanfrage (RFQ) zum Gießen von Monel-Pumpenkomponenten

Um Monel-Pumpenkomponenten präzise anzubieten, sollten Kunden sowohl technische Zeichnungen als auch Informationen zu den Betriebsbedingungen bereitstellen. Das chemische Medium und die Pumpenumgebung sind wichtig, da sie bestimmen, ob Monel die richtige Materialwahl ist.

Eine vollständige Angebotsanfrage sollte Folgendes enthalten:

• Teilname, Pumpenmodell, Teilenummer und Revisionsstand

• 3D-CAD-Modell und 2D-Zeichnung mit Toleranzen

• Erforderliche Monel-Güte oder akzeptables äquivalentes Material

• Chemisches Medium, Konzentration, Betriebstemperatur und Druck

• Fluidgeschwindigkeit, abrasiver Gehalt oder Erosionsrisiko, falls zutreffend

• Erforderliche Menge für Prototyp, Ersatzteil oder Produktionscharge

• Bearbeitete Flächen, Dichtungsbereiche, Bohrungen, Gewinde und kritische Schnittstellen

• Anforderungen an Oberflächengüte, Polieren, Reinigen oder Passivieren

• Inspektionsanforderungen wie Materialzertifikat, KMG, FPI, Röntgen, Drucktest oder COC

• Lieferplan und Dokumentationsanforderungen

Wenn das Projekt auf einem verschlissenen Pumpenbauteil basiert, sollte der Kunde das Altteil, Fotos von Korrosions- oder Verschleißbereichen, die Service-Historie und Anforderungen an Reverse Engineering bereitstellen. Dies hilft dem Lieferanten zu bewerten, ob das ursprüngliche Design, das Material oder die Oberflächengüte angepasst werden sollten.

Fazit

Monel-Pumpenkomponenten werden in Anwendungen der chemischen Verarbeitung eingesetzt, wo Korrosionsbeständigkeit, Maßgenauigkeit und langfristige Zuverlässigkeit erforderlich sind. Der Vakuum-Feinguss ist ein geeignetes Verfahren für komplexe Pumpenteile wie Laufräder, Gehäuse, Diffusoren, Ventilgehäuse und kundenspezifische Strömungswegkomponenten, da er gießnahe Geometrien unterstützt und unnötigen Bearbeitungsabfall reduziert.

Bei Anwendungen für chemische Pumpen sollte die Materialauswahl auf dem tatsächlichen Fluidmedium, der Temperatur, dem Druck, den Strömungsbedingungen und dem Korrosionsrisiko basieren. Monel kann in ausgewählten korrosiven Umgebungen Vorteile gegenüber gewöhnlichem Edelstahl bieten, während Hastelloy und andere korrosionsbeständige Legierungen für schwerwiegendere Betriebsbedingungen geprüft werden können.

NewayAeroTech unterstützt den Vakuum-Feinguss von Monel, CNC-Bearbeitung, Oberflächenkontrolle und Materialprüfung für kundenspezifische Komponenten chemischer Verarbeitungspumpen. Bitte stellen Sie für die technische Prüfung das Pumpenmodell, die Teilzeichnung, das 3D-Modell, die erforderliche Monel-Güte, das chemische Medium, die Betriebsbedingungen, die Menge, die Inspektionsanforderungen und den Lieferplan bereit.
