Auswahl zwischen SX-, DS- und equiaxialer Gussverfahren für Turbinenkomponenten

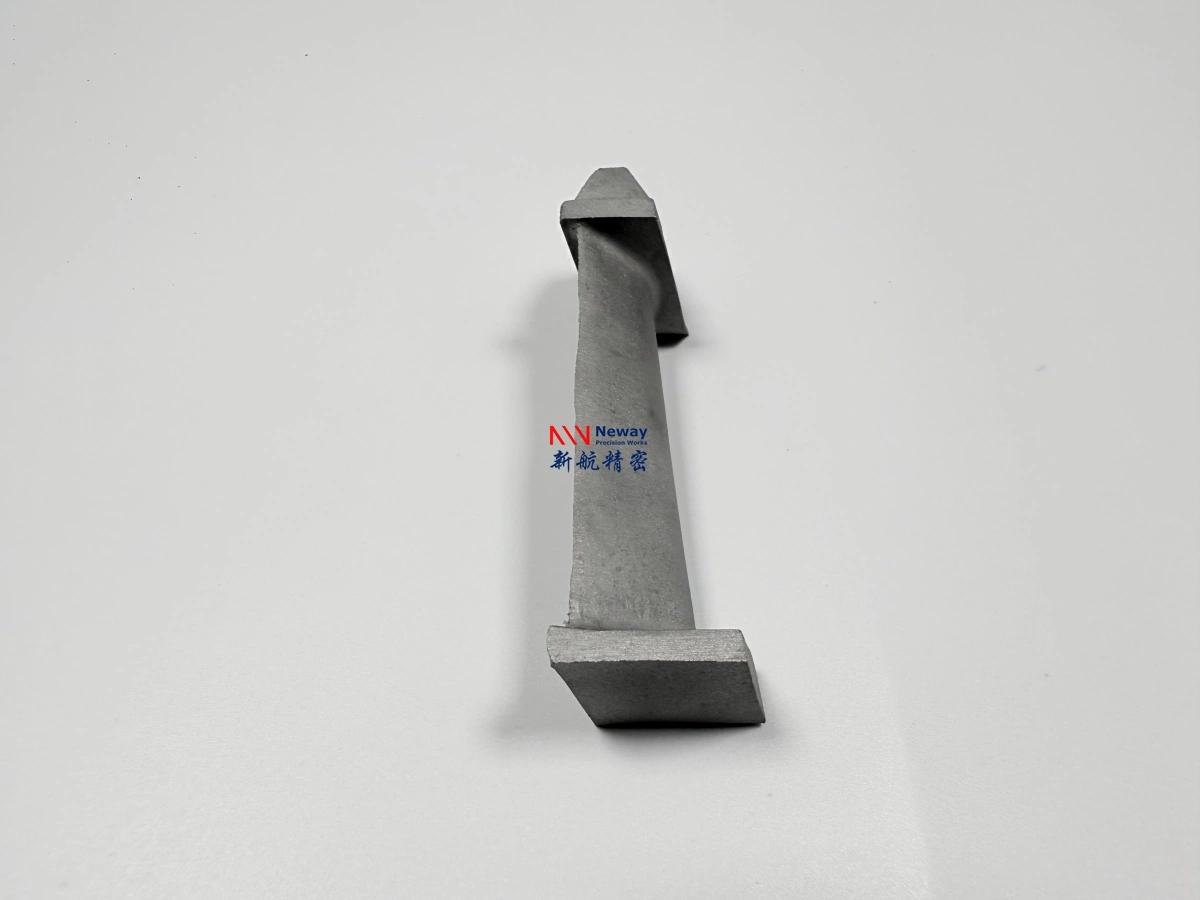

Die Auswahl zwischen SX-, DS- und equiaxialen Gussverfahren für Turbinenkomponenten sollte von der Funktion des Bauteils ausgehen, nicht von einer Präferenz für den fortschrittlichsten Weg. Eine Einkristall-Schaufel erfordert möglicherweise eine Orientierungskontrolle; eine gerichtet erstarrte Leitschaufel benötigt eventuell eine säulenförmige Kornstruktur; eine equiaxiale Abdeckung oder ein Hitzeschild erfordern möglicherweise einen porenfreien Guss, Bearbeitungszugaben und Beschichtungsfähigkeit. Die Anfrage (RFQ) des Käufers sollte erläutern, welches technische Risiko durch das gewählte Verfahren kontrolliert werden soll.

NewayAeroTech kann kundenspezifische Turbinen- und Heißgaspfad-Projekte durch Einkristall-Guss, gerichtetes Erstarren (DS-Guss), equiaxialen Kristallguss, Vakuum-Feinguss sowie Werkstoffprüfung und -analyse begleiten. Ein aussagekräftiges Angebot ist eine Verfahrensempfehlung, die auf Zeichnungen, Legierung, Bauteilfunktion, Nachbearbeitung und Prüfnachweisen basiert – nicht eine generische Definition von Gusstypen.

Die Verfahrensauswahl beginnt mit der Bauteilfunktion

Für diese Anfrage sollten Käufer zunächst die Bauteilfunktion und die risikobestimmenden Oberflächen definieren. Eine rotierende Turbinenschaufel kann die Diskussion in Richtung SX-Guss lenken, wenn das Design des Käufers eine Orientierungskontrolle und die Entfernung von Korngrenzen erfordert. Eine Düsenleitschaufel oder Turbinenleitschaufel wird je nach Wandstärke, thermischer Belastung, Legierung und Plattformanforderungen auf DS oder SX geprüft. Eine Abdeckung, ein Hitzeschild oder ein brennkammerbezogenes Gussteil kann für equiaxiales Gießen geeignet sein, wenn Geometrie und Anwendungsbedingungen dieses Verfahren unterstützen.

Der Lieferant kann nicht allein anhand eines Bauteilnamens verantwortungsvoll ein Verfahren wählen. Die Zeichnung sollte Werkstoffgüte, Funktion, Lieferzustand, kritische Oberflächen, Bearbeitungszugaben, Beschichtungszonen und Prüfanforderungen zeigen. Ein Verfahrensvergleich ohne diese Eingaben wird zu einem Preisvergleich zwischen Annahmen statt zu einer fertigungstechnischen Entscheidung.

Wann Einkristall-Guss geprüft wird

Einkristall-Guss wird geprüft, wenn das Design des Käufers eine kontrollierte Kristallorientierung und die Entfernung von Korngrenzen im Gussteil erfordert. Das Verfahren kann für ausgewählte Turbinenschaufeln und Leitschaufeln relevant sein, insbesondere wenn Legierung, Geometrie und Betriebsanforderungen auf eine SX-Fertigung hindeuten. Die RFQ sollte Orientierungsziel, Kornakzeptanzregel, Zeichnungsbezugspunkte, Bearbeitungszugabe, Wärmebehandlungsanforderung sowie Prüfmethode für Fremdkörner, Rekristallisation, Kleinwinkelkorngrenzen, FPI und dimensionsbezogene Berichte enthalten.

SX-Guss verändert auch die Diskussion zum Erstteil. Der Käufer benötigt möglicherweise Nachweise aus der Orientierungsprüfung vor der Freigabe einer Charge, und die Bearbeitung sollte Bedingungen vermeiden, die die Akzeptanzgrenze beschädigen. Wenn die Zeichnung kein SX erfordert, kann die Anforderung von SX Kosten und Zeit erhöhen, ohne ein definiertes Problem des Käufers zu lösen.

Wann gerichtetes Erstarren geprüft wird

Gerichtetes Erstarren wird geprüft, wenn eine säulenförmige Kornstruktur die Designlogik des Käufers unterstützt, aber ein vollständiges SX-Verfahren nicht die gewählte Anforderung ist. DS kann für Turbinenschaufeln, Leitschaufeln und Heißgasteile diskutiert werden, bei denen Kornrichtung, Thermisches Ermüdungsverhalten und Legierungsweg eine technische Prüfung erfordern. Die RFQ sollte Nachweise zur Kornstruktur, Wärmebehandlungsprotokolle, Ansatz zur缺陷kontrolle und dimensionale Inspektion bezogen auf Plattformen, Profile und Dichtflächen anfordern.

DS ist kein halbfertiges Label, das verwendet wird, wenn Käufer unsicher sind. Es erfordert eigene Prozesskontrolle und Prüfnachweise. Wenn das Risiko des Teils tatsächlich Wandstärke, innere Fehler oder Bearbeitungsbestand ist, kann ein equiaxialer Guss mit dem richtigen Inspektionsplan praktischer sein. Wenn das Design eine strikte Orientierungskontrolle erfordert, kann SX das angemessene Gesprächsthema sein.

Wann equiaxiales Gießen praktikabel ist

Equiaxiales Gießen kann für viele Turbinen- und Heißgaspfad-Komponenten praktikabel sein, bei denen das Design keine SX- oder DS-Kornstruktur erfordert. Abdeckungen, Hitzeschilde, Düsen, Liner, Halterungen und einige Leitschaufel- oder Hardwarekomponenten können auf diese Weise geprüft werden, wenn Legierung, Geometrie und Einsatzbedingungen dies unterstützen. Der Käufer sollte dennoch Gussqualität, Wandstärke, bearbeitete Oberflächen, Wärmebehandlung, HIP, Beschichtungsvorbereitung und Prüfprotokolle definieren.

Equiaxial bedeutet nicht geringe Kontrolle. Käufer sollten Röntgen oder CT angeben, wo innere Qualität wichtig ist, FPI für Oberflächenindikationen, KMG für finale Schnittstellen und Werkstoffprüfung bei Bedarf. Das Verfahren kann für geeignete Teile kosteneffektiv sein, jedoch nur, wenn die Akzeptanzkriterien des Käufers dem Bauteilrisiko entsprechen.

Prüfnachweise ändern sich je nach Verfahren

Ein Verfahrensvergleich sollte Inspektion einschließen, nicht nur Prozessnamen. SX-Guss kann Orientierungsprüfungen und Kornfehlerbewertungen erfordern. DS-Guss kann Nachweise benötigen, dass die säulenförmige Struktur die Erwartungen des Käufers erfüllt. Equiaxialer Guss kann je nach Bauteilfunktion eine Überprüfung der inneren Qualität, FPI, KMG, Metallographie oder chemische Analyse erfordern. Jedes Verfahren sollte ein passendes Nachweispaket haben.

NewayAeroTech kann Inspektionsunterstützung anbieten, wenn der Käufer angibt, was akzeptiert wird. Wenn der Käufer mehrere Verfahrensoptionen anfragt, sollte das Angebot zeigen, wie sich der Inspektionsumfang für jede Option ändert. Das macht den Kostenunterschied leichter verständlich und vermeidet den Vergleich eines stark inspizierten SX-Weges mit einem leicht inspizierten equiaxialen Weg.

Kosten- und Risikovergleich vor der Verfahrensauswahl

Ein Käufer sollte SX-, DS- und equiaxiale Wege nicht allein am Stückpreis vergleichen. SX kann höhere Werkzeugkosten, Prozesskontrollaufwand und Orientierungsinspektion mit sich bringen, kann aber notwendig sein, wenn die Zeichnung dies erfordert. DS kann einige SX-spezifische Risiken reduzieren, erfordert aber weiterhin Nachweise zur Kornstruktur. Equiaxialer Guss kann die Verfahrenskomplexität für geeignete Komponenten reduzieren, aber der Käufer benötigt möglicherweise strengere ZfP-, Bearbeitungs- oder Beschichtungsfähigkeitsprüfungen, wenn die Geometrie schwierig ist. Der niedrigste angebotene Weg ist nicht nützlich, wenn er das funktionale Risiko des Teils nicht beantwortet.

Die Verfahrensauswahl sollte auch berücksichtigen, was geschieht, nachdem das Gussteil die Gießerei verlässt. Ein Schaufelweg kann Fußbearbeitung, Kühlmerkmale und FPI nach der Bearbeitung erfordern. Ein Leitschaufelweg kann Plattformbearbeitung, Strömungspfadinspektion und Röntgen- oder CT-Prüfung erfordern. Ein Abdeckungsweg kann Dichtflächenbearbeitung und Beschichtungsoberflächenvorbereitung erfordern. Diese nachgelagerten Schritte entscheiden oft, ob das Verfahren für die RFQ des Käufers praktikabel ist.

RFQ-Daten für den Vergleich von Gussverfahren

Eine nützliche RFQ zum Verfahrensvergleich umfasst die 2D-Zeichnung, das 3D-Modell, die Legierung oder Kandidatenlegierungen, die Bauteilfunktion, die Anwendungsumgebung, die Menge, den Lieferzustand, den Umfang der Nachprozesse, die Beschichtungsanforderung und den Prüfstandard. Der Käufer sollte angeben, ob er eine einzige empfohlene Route oder einen Vergleich zwischen SX-, DS- und equiaxialen Optionen wünscht. Wenn das Verfahren bereits durch das Design festgelegt ist, sollte der Lieferant das Angebot nicht verwässern, indem er unrelated Wege vorschlägt.

Senden Sie NewayAeroTech das Zeichnungspaket und die Entscheidungsfrage hinter der RFQ. Der Lieferant kann dann Gussverfahren, Werkzeugrisiko, Wärmebehandlung, HIP, CNC-Bearbeitung, EDM, Prüfnachweise und Grenzen der Erstteilvalidierung für kundenspezifische Turbinenkomponenten prüfen.
