Anfrageprüfung für die Herstellung von Nicht-OEM-Ersatzteilen für Gasturbinen

Inhaltsverzeichnis

Nicht-OEM-Grenzen vor der Preisgestaltung

Zeichnungs-, Proben- und Legierungsnachweise

Wegwahl nach Komponentenrisiko

Grenzen von Inspektion und Erstmuster

Umfang der Anfrage für Kleinserien

Häufig gestellte Fragen (FAQs)

Eine Anfrage (RFQ) für ein Nicht-OEM-Ersatzteil für eine Gasturbine sollte zunächst definieren, wem die Konstruktionsnachweise gehören und was NewayAeroTech herstellen soll. Ein Schaufelsegment, eine Laufschaufel, ein Deckband, eine Düse, ein Dichtungssegment oder ein Verschleißteil im heißen Gaspfad kann nicht verantwortungsvoll allein anhand eines Teilnamens angeboten werden. Der Lieferant benötigt die Zeichnung oder das Modell, die Materialanforderung, den Zustand der Probe (falls eine Probe vorhanden ist), den Lieferzustand und die erwarteten Inspektionsnachweise, bevor ein individueller Fertigungsweg kalkuliert werden kann.

NewayAeroTech kann anfragebasierte und probengestützte Anfragen für individuelle Ersatzkomponenten aus Superlegierungen prüfen, wenn der Käufer die technische Grundlage kontrolliert. Der Umfang sollte als individuelle Fertigung basierend auf käuferseitigen Anforderungen beschrieben werden, nicht als Weiterverkauf von Originalbeständen. Diese Abgrenzung schützt die Anfrage und ermöglicht gleichzeitig eine praktische Wegprüfung für IN738LC, Rene 80, CMSX-4, Kobaltbasis-Verschleißlegierungen und ähnliche Turbinenwerkstoffe, die in Wartungsprogrammen für Gasturbinen und Stromerzeugungsanlagen verwendet werden.

Nicht-OEM-Grenzen vor der Preisgestaltung

Für diese Anfrage sollten Käufer zunächst die Genehmigung zur individuellen Fertigung von jeglichen Ansprüchen auf Weiterverkauf oder Lagerbestand trennen. Das Angebot kann die Herstellung eines vom Käufer definierten Teils anhand von Zeichnungen, Proben und Spezifikationen diskutieren; es sollte jedoch nicht implizieren, dass es sich bei der Komponente um ein originales Ersatzteil handelt. Die Kaufunterlagen sollten angeben, ob der Käufer den Zeichnungssatz bereitstellt, Eigentümer der Probe ist, Ergebnisse des Reverse Engineering genehmigt und die Prüfung des Erstmusters vor der Serienproduktion akzeptiert.

Diese Abgrenzung beeinflusst die Formulierung im Angebot. Eine sinnvolle Lieferantenantwort benennt die Komponente, die Legierung, den Prozessweg, die enthaltenen Nachbearbeitungsschritte und das Inspektionspaket, ohne unbegründete Sprache aus einem Turbinenplattform- oder Servicehandbuch zu übernehmen. Wenn die Anfrage eine alte Probe enthält, sollte der Lieferant diese als zu prüfenden Nachweis behandeln, nicht als vollständige Konstruktionsautorität. Verschlissene Kanten, Beschichtungsrückstände, Oxidation und frühere Reparaturmarkierungen können den Fertigungsweg irreführen, wenn sie nicht von der intended Geometrie getrennt werden.

NewayAeroTech passt zu Projekten, bei denen der Käufer individuelles Gießen von Superlegierungen, Bearbeitung, Wärmebehandlung, HIP, Materialprüfung oder Inspektionsunterstützung gemäß käuferseitigen Anforderungen benötigt. Es ist nicht die richtige Wahl, wenn der Käufer nur Katalog-Ersatzteile, Originalbestände oder ein Angebot ohne Grundlage durch Zeichnung, Probe, Material oder Inspektion wünscht.

Grenzpunkt	Entscheidung des Käufers erforderlich	Angebotsrisiko bei Unklarheit
Konstruktionsautorität	Bestätigen, ob die 2D-Zeichnung, das 3D-Modell, die genehmigte Probe oder die Käuferspezifikation das Ersatzteil steuert	Der Lieferant könnte basierend auf verschlissener Geometrie oder unvollständigen Annahmen kalkulieren
Nicht-OEM-Formulierung	Die Arbeit als individuelle Fertigung nach Käufervorgaben beschreiben	Das Angebot könnte als Anspruch auf Originalbestand oder Weiterverkauf interpretiert werden
Materialgrundlage	IN738LC, Rene 80, CMSX-4, Stellite oder die erforderliche Legierungsfamilie mit zulässigen Alternativen angeben	Materialsubstitution könnte im Preis versteckt sein
Lieferzustand	Wählen zwischen Rohteil-Guss, wärmebehandeltem Gussstück, bearbeiteter Komponente, beschichtungsfertigem Teil oder inspectiertem Erstmuster	Käufer könnten ungleiche Umfänge über verschiedene Lieferanten hinweg vergleichen

Zeichnungs-, Proben- und Legierungsnachweise

Der Lieferant kann den Ersatzweg nicht kalkulieren, bis die technischen Nachweise in nutzbare Kategorien sortiert sind. Eine Zeichnung steuert die Nenngeometrie und Bezüge. Ein 3D-Modell hilft bei der Werkzeugplanung, dem Bearbeitungszuschlag und der Vorrichtungsplanung. Eine gebrauchte Probe kann Passmerkmale, Kühlkanäle, Plattformverschleiß, Beschichtungsaufbau sowie Bruch- oder Reibspuren zeigen, stellt aber möglicherweise nicht die beabsichtigte Endform dar. Materialnachweise sollten aus der Zeichnung, dem Einkaufsstandard, früheren Aufzeichnungen oder einer chemischen Verifizierung stammen, wenn der Käufer dies anfordert.

Für eine Komponente im heißen Gaspfad sollte das Nachweispaket identifizieren, welche Oberflächen funktional sind. Eine Schaufelfußverriegelung, eine Schaufelplattform, eine Dichtfläche, ein Deckbandhaken, ein Düsenhals oder ein Bolzenmerkmal können den Fertigungsweg stärker bestimmen als das allgemeine Außenprofil. Wenn der Käufer diese Oberflächen vor der Angebotsabgabe markiert, kann NewayAeroTech prüfen, ob Vakuum-Feinguss, Bearbeitungszuschlag, Wärmebehandlung, HIP oder Inspektion im gleichen Lieferumfang enthalten sein sollten.

Nachweistyp	Wie NewayAeroTech ihn nutzt	Hinweis des Käufers vor Freigabe der Anfrage
Kontrollierte Zeichnung	Prüft Bezüge, kritische Oberflächen, Toleranzen, Materialhinweise, Wärmebehandlung und Inspektionsanforderungen	Senden Sie die Zeichnungsrevision und markieren Sie nicht verhandelbare Merkmale
Gebrauchte Probe	Unterstützt die dimensionsbezogene Prüfung, Schadenskartierung, Überprüfung von Beschichtungsrückständen und Diskussion der Machbarkeit des Weges	Betrachten Sie verschlissene oder oxidierte Oberflächen nicht als finale Konstruktionsgeometrie
Legierungsnachweis	Bestätigt, ob das Angebot die spezifizierte Güte oder eine genehmigte Alternativprüfung verwendet	Geben Sie an, ob eine chemische Analyse oder Materialverifizierung erforderlich ist
Betriebskontext	Hilft bei der Unterscheidung zwischen Belastung durch heißen Gaspfad, Verschleißteilfunktion, Dichtkontakt und statischen Stützmerkmalen	Geben Sie Anwendungshinweise an, ohne unbegründete Zusagen zur Lebensdauer zu fordern

Wegwahl nach Komponentenrisiko

Eine Nicht-OEM-Ersatzanfrage sollte nicht für alle Turbinenteile eine generische Prozesskette fordern. Ein statisches Leitschaufelsegment erfordert möglicherweise eine Prüfung des Dünnwandgusses und eine Plattformbearbeitung. Eine Laufschaufel oder ein Bucket erfordert möglicherweise eine Kontrolle der Fußform, eine Profilinspektion und eine Prüfung der Kühlmerkmale. Ein Deckband- oder Dichtungssegment wird möglicherweise durch die Hakengeometrie, den Zustand der Dichtfläche und die Wahl einer verschleißfesten Legierung bestimmt. Der gewählte Weg sollte dem Teilrisiko folgen, nicht der allgemeinen Ersatzbezeichnung.

NewayAeroTech kann prüfen, ob das Projekt in den Bereich Gießen, Bearbeitung aus einem gelieferten Rohling, Nachbearbeitung oder einen kombinierten Weg fällt. CNC-Bearbeitung von Superlegierungen sollte vor der Werkzeugherstellung diskutiert werden, wenn Bezüge, Dichtflächen, Fischschwanzwurzeln, Bohrungen für Bolzen oder Bereiche für Beschichtungsmasken die finale Abnahme bestimmen. HIP und Wärmebehandlung können hinzugefügt werden, wenn die Zeichnung oder der Abnahmeplan des Käufers eine Verdichtung nach dem Guss oder eine thermische Behandlung erfordern.

Komponentenrisiko	Zu diskutierender Weg vor der Angebotsabgabe	Nachweise, die in der Lieferantenantwort erscheinen sollten
Schaufel- oder Bucket-Fuß	Gussweg, Reihenfolge der Bearbeitungsbezüge, Kontaktflächen des Fußes und optionaler Umfang für EDM oder Bohren	Hinweise zur Fußoberfläche, Bearbeitungszuschlag, KMG-Plan und Haltepunkt für das Erstmuster
Leitschaufel- oder Düsensegment	Wandstärke, Risiko des Keramikkerns, Ebenheit der Plattform, Bearbeitung der Dichtfläche und Inspektion des Strömungswegs	Bedarf an Röntgen oder CT, Plan für Plattformbezüge, Zeitpunkt der FPI und KMG-Umfang
Deckband- oder Dichtungssegment	Hakengeometrie, Verschleißfläche, Verzugrisiko, Legierungsauswahl und beschichtungsfertige Oberflächen	Markierte Dichtflächen, Hinweise zur Wärmebehandlung, Annahme zur Verschleißlegierung und finale Inspektionsaufzeichnungen
Halterung oder Stütze im heißen Gaspfad	Materialgüte, Gießbarkeit, Bearbeitungszugänglichkeit und lasttragende Oberflächen	Zeichnungshinweise, Materialanforderung, Prüfung des Vorrichtungszugangs und Inspektionspaket

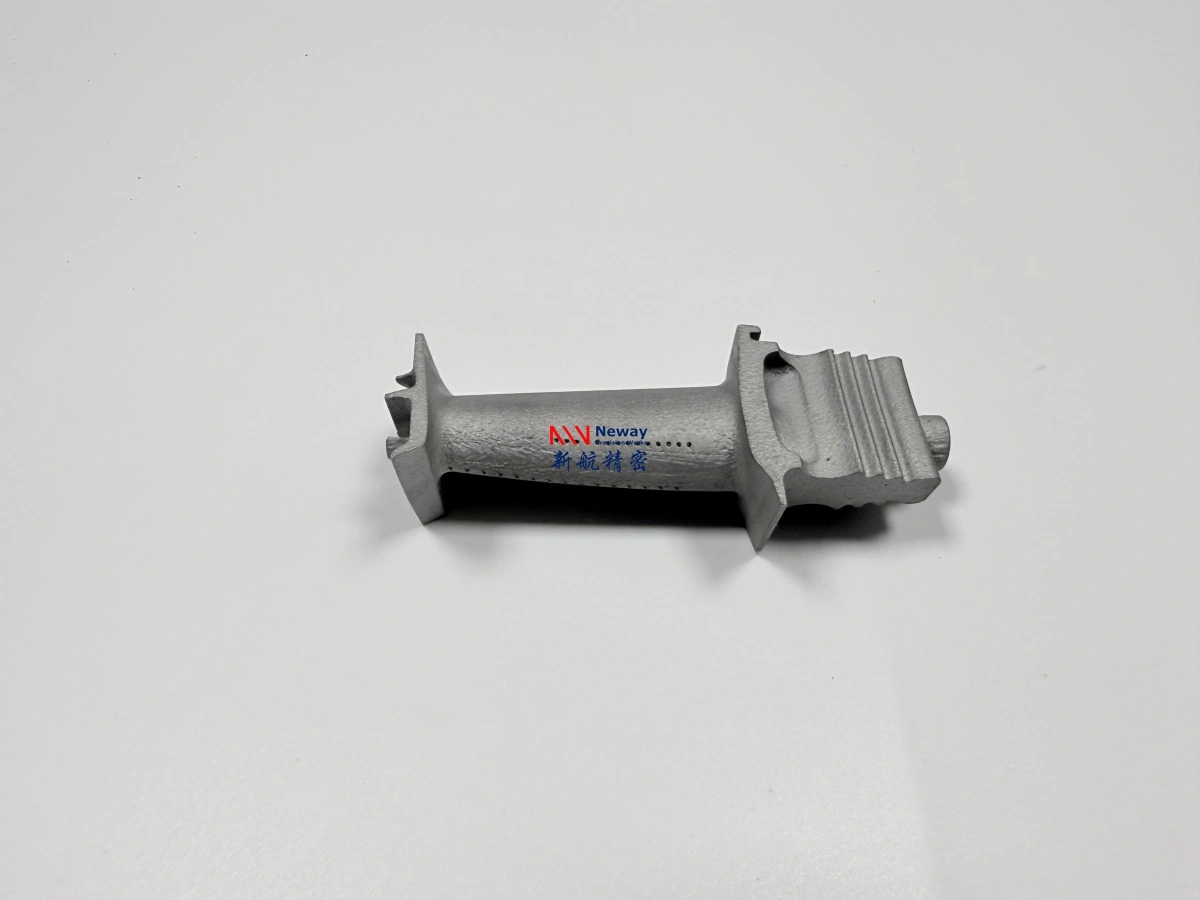

Grenzen von Inspektion und Erstmuster

Inspektionsnachweise sollten mit dem Risiko verknüpft sein, das das Ersatzprogramm zu kontrollieren versucht. Dimensionsprüfungen helfen, bearbeitete Bezüge und Montageflächen zu bestätigen. FPI (Farbeindringprüfung) kann nach dem Guss oder der Bearbeitung relevant sein, wenn oberflächenbrechende Unstetigkeiten ein Anliegen sind. Röntgen oder CT können für interne Gussmerkmale erforderlich sein, insbesondere für Leitschaufeln, Düsen oder Teile mit Kernen. Chemische Analyse, Metallographie, Härteprüfung und Wärmebehandlungsunterlagen können angefordert werden, wenn der Materialzustand zur Genehmigung durch den Käufer dokumentiert werden muss.

Die Validierung des Erstmusters ist der Punkt, an dem Annahmen zur individuellen Fertigung messbar werden. Käufer sollten definieren, ob das Erstmuster nur zur dimensionalen Abnahme, für Material- und Inspektionsnachweise oder zur Freigabe des Prozesses für eine Kleinserie verwendet wird. Die Lieferantenantwort sollte Erstmusterarbeiten von der Serienproduktion trennen, damit der Käufer sehen kann, was gelernt wird, bevor weitere Teile bestellt werden.

Wenn Materialprüfung Teil der Entscheidung ist, kann NewayAeroTech den Fertigungsweg mit Materialprüfung und -analyse für Superlegierungen verbinden. Das nützliche Angebot ist dasjenige, das erforderliche Aufzeichnungen, optionale Aufzeichnungen und offene Annahmen benennt, anstatt eine Abnahme ohne die Standards des Käufers zu versprechen.

Abnahmefrage	Zu diskutierende Inspektion oder Aufzeichnung	Warum dies in die Anfrage gehört
Hat der Weg eine nutzbare Geometrie erzeugt?	KMG-Bericht, markiertes Bezugssystem, dimensionale Überprüfung des Erstmusters	Zeigt, ob das gefertigte Teil mit der vom Käufer kontrollierten Geometrie übereinstimmt
Sind Gussrisiken sichtbar?	FPI, Röntgen, CT oder Sichtprüfung wie durch Zeichnung und Risiko gefordert	Verknüpft Inspektionskosten mit dem tatsächlichen Gussproblem
Ist der Materialzustand dokumentiert?	Chemie, Wärmebehandlungsprotokoll, Härte oder Metallographie bei Anforderung	Verhindert, dass Annahmen zu Legierung und Verarbeitung verborgen bleiben
Kann die Charge wiederholt werden?	Abnahmepunkt für das Erstmuster und Inspektionsplan für Wiederholchargen	Trennt das Lernen aus dem Versuch von der Produktionsfreigabe

Umfang der Anfrage für Kleinserien

Ersatzarbeiten in kleinen Chargen benötigen eine Angebotsstruktur, die zeigt, welche Kosten zur Machbarkeitsprüfung, zur Werkzeug- oder Vorrichtungsarbeit, zur Validierung des Erstmusters und zu Wiederholteilen gehören. Wenn der Käufer nur nach einem Stückpreis fragt, kann der Lieferant technische Prüfungen, Probenerfassung, Wegvalidierung oder Inspektionsaufzeichnungen in Annahmen verstecken. Eine bessere Anfrage fordert Positionen an, die dem Entscheidungsweg entsprechen.

Der Käufer sollte die Zeichnung, das Modell, Probenhinweise, die Materialgüte, die Menge, den angestrebten Lieferzustand, die erforderlichen Berichte und alle Oberflächen senden, die die Passung steuern. NewayAeroTech kann dann Optionen für die individuelle Fertigung geeigneter Gasturbinen- und Stromerzeugungskomponenten prüfen. Wenn das Projekt Gießen plus Bearbeitung plus HIP oder Wärmebehandlung erfordert, sollte der Umfang angeben, ob HIP vor oder nach der Bearbeitungsprüfung enthalten ist.

Für die Angebotsabgabe senden Sie die kontrollierte Zeichnung oder Probenbasis, die Legierungsanforderung, den Mengenbereich, den erforderlichen Lieferzustand, die Inspektionsstandards und die Erwartung an das Erstmuster. NewayAeroTech kann prüfen, ob das Projekt zur individuellen Fertigung von Superlegierungen passt, und die offenen Entscheidungen identifizieren, bevor der Käufer Lieferanten vergleicht.

Anfrageposition	Was der Käufer anfordern sollte	Entscheidung, die unterstützt wird
Machbarkeitsprüfung	Vorschlag zum Weg, Liste fehlender Informationen und Grenzen der Fertigung	Bestätigt, ob die Anfrage bereit für ein Angebot ist
Erstmuster	Ein Teil oder eine definierte Probencharge mit Inspektionsaufzeichnungen und Abnahmepunkt durch den Käufer	Reduziert das Risiko, bevor Wiederholteile bestellt werden
Kleinserie	Mengenbereich, Wiederholungsinspektionsniveau und Prozess-Haltepunkte	Hält die Prototypenpreisgestaltung getrennt von der Serienfertigung
Optionale Arbeiten	Vorbereitung für Beschichtung, Reparaturprüfung, zusätzliche Tests oder Wegvergleich separat aufgeführt	Vermeidet den Vergleich von Lieferanten mit versteckten Ausschlüssen
