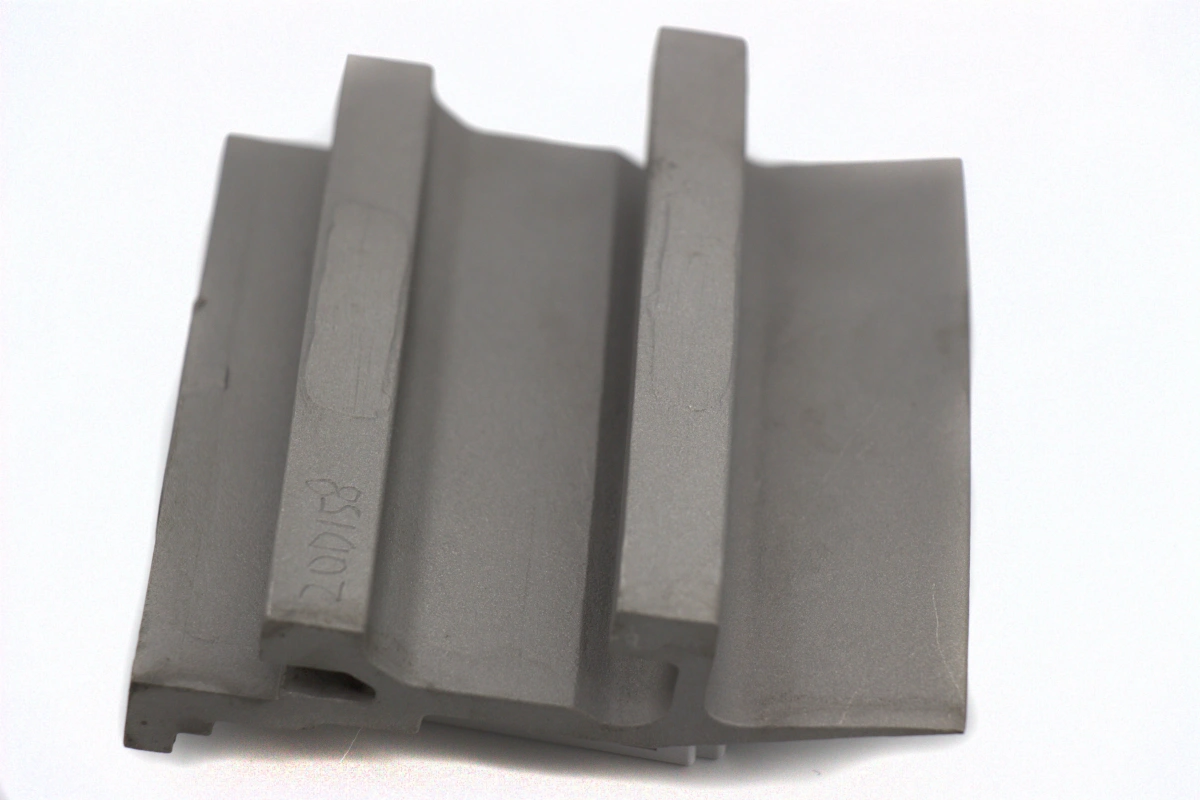

GE 9F / 9FA वे पुर्जे जो वैक्यूम इन्वेस्टमेंट कास्टिंग के लिए सबसे अधिक उपयुक्त हैं, वे जटिल हॉट-सेक्शन और दहन घटक हैं जिन्हें उच्च-तापमान मिश्र धातु की अखंडता, स्थिर दीवार की मोटाई, नेयर-नेट-शेप ज्यामिति, और फिनिश मशीनिंग से पहले अच्छी सतह गुणवत्ता की आवश्यकता होती है। व्यावहारिक गैस टरबाइन विनिर्माण में, सर्वोत्तम उम्मीदवार नोज़ल रिंग्स, गाइड वेन्स, टरबाइन ब्लेड, दहन हार्डवेयर, संक्रमण-संबंधित कास्ट संरचनाएं, श्राउड, सील खंड, और वक्र प्रवाह पथ, आंतरिक गुहाओं, या मशीनिंग में कठिन प्रोफाइल वाले अन्य ऊष्मा-प्रतिरोधी भाग हैं।
1. 9F / 9FA पार्ट को एक अच्छा कास्टिंग उम्मीदवार क्या बनाता है?
एक GE 9F / 9FA पार्ट आमतौर पर वैक्यूम कास्टिंग के लिए एक मजबूत फिट होता है जब इसमें निम्नलिखित विशेषताओं में से एक या अधिक होती हैं: जटिल वायुगतिकीय आकार, बहु-त्रिज्या और फिलेट्स, आंतरिक मार्ग, पतली से मध्यम दीवार वाले खंड, उच्च-तापमान निकल मिश्र धातु की आवश्यकताएं, या यदि बार या फोर्ज्ड ब्लॉक से बनाया जाए तो महंगी मशीनिंग स्टॉक। बड़े-फ्रेम गैस टरबाइन हार्डवेयर के लिए, वैक्यूम कास्टिंग विशेष रूप से मूल्यवान है क्योंकि यह भारी सब्ट्रेक्टिव मशीनिंग मार्गों की तुलना में कच्चे माल की बर्बादी को 30% से 60% तक कम कर सकता है, साथ ही बार-बार होने वाले बैच उत्पादन में स्थिरता में सुधार कर सकता है।
2. GE 9F / 9FA वे पुर्जे जो आमतौर पर वैक्यूम इन्वेस्टमेंट कास्टिंग के लिए उपयुक्त होते हैं
पार्ट का प्रकार | उपयुक्तता स्तर | यह वैक्यूम इन्वेस्टमेंट कास्टिंग के लिए क्यों उपयुक्त है | विशिष्ट मिश्र धातु की आवश्यकता |
|---|---|---|---|
पहले और बाद के चरण के टरबाइन ब्लेड | बहुत उच्च | जटिल एयरफॉइल ज्यामिति, रूट विशेषताएं, और ऊष्मा-प्रतिरोधी सामग्री की आवश्यकताएं | निकल-आधारित सुपरअलॉय |
नोज़ल गाइड वेन्स | बहुत उच्च | वक्र प्रोफाइल और सटीक गैस-पथ सतहें नेयर-नेट-शेप कास्टिंग से लाभान्वित होती हैं | उच्च-तापमान कास्ट मिश्र धातु |
नोज़ल रिंग्स और वेन खंड | बहुत उच्च | खंडित रिंग ज्यामिति को ठोस स्टॉक से मशीन करना महंगा होता है | ऑक्सीकरण-प्रतिरोधी सुपरअलॉय |
दहन लाइनर और कास्ट कंबस्टर संरचनाएं | उच्च | बार-बार होने वाली समोच्च विशेषताओं और अनुलग्नक ज्यामिति वाले ऊष्मा-प्रतिरोधी आकार | वेल्डेबल निकल मिश्र धातु |
संक्रमण-संबंधित कास्ट हार्डवेयर | उच्च | जटिल जंक्शन आकार और थर्मल-ड्यूटी खंड कास्ट ब्लैंक के रूप में अधिक कुशल होते हैं | Ni-आधारित ऊष्मा-प्रतिरोधी मिश्र धातु |
श्राउड, सील खंड, और हीट शील्ड | उच्च | ये पुर्जे अक्सर पतली दीवारों, वक्र सतहों और थर्मल एक्सपोजर को जोड़ते हैं | कास्ट सुपरअलॉय या कोबाल्ट मिश्र धातु |
हॉट गैस पथ सपोर्ट ब्रैकेट और कैसिंग | मध्यम से उच्च | जब ज्यामिति अनियमित हो और सेवा तापमान मानक इस्पात क्षमता से अधिक हो तो उपयुक्त | विशेष मिश्र धातु कास्टिंग |
3. वे पुर्जे जो आर्थिक रूप से कास्टिंग से सबसे अधिक लाभान्वित होते हैं
लागत और विनिर्माण योग्यता के दृष्टिकोण से, सर्वोत्तम 9F / 9FA कास्टिंग उम्मीदवार वे पुर्जे हैं जिन्हें अन्यथा ओवरसाइज़ड बिलेट्स से 5-अक्ष मशीनिंग, व्यापक वेल्ड बिल्डअप, या बहु-खंड निर्माण की आवश्यकता होगी। अधिकांश टरबाइन कार्यक्रमों में, सबसे बड़े आर्थिक लाभ आमतौर पर इनसे आते हैं:
उच्च-मूल्य उम्मीदवार | मुख्य आर्थिक लाभ |
|---|---|
एयरफॉइल और वेन खंड | कम मशीनिंग समय और गैस-पथ सतहों पर बेहतर दोहराव |
नोज़ल रिंग्स | कम सामग्री बर्बादी और वक्र खंड ज्यामिति का आसान नियंत्रण |
कंबस्टर हॉट हार्डवेयर | नेयर-नेट ब्लैंक निर्माण जटिलता और वेल्ड गणना को कम करते हैं |
हीट शील्ड और श्राउड ब्लॉक | ऊष्मा-प्रतिरोधी समोच्च और माउंटिंग विशेषताओं का अधिक कुशल उत्पादन |
4. इन पुर्जों के लिए कौन से मिश्र धातु परिवार सामान्य हैं?
अधिकांश GE 9F / 9FA कास्ट हॉट-सेक्शन घटक उच्च-तापमान कास्टिंग मिश्र धातु पर निर्भर करते हैं क्योंकि उन्हें ऑक्सीकरण, क्रिप, और थर्मल थकान का सामना करना होता है ऐसी सेवा स्थितियों में जो अक्सर 900°C धातु तापमान से अधिक होती हैं और गंभीर स्थानीय क्षेत्रों में 1,050°C या उससे अधिक तक पहुंच सकती हैं। सटीक पार्ट फ़ंक्शन के आधार पर, उपयुक्त सामग्री Inconel मिश्र धातु, Nimonic मिश्र धातु, Rene मिश्र धातु, या Stellite मिश्र धातु परिवारों से आ सकती है, यह इस बात पर निर्भर करता है कि डिजाइन प्राथमिकता क्रिप शक्ति, ऑक्सीकरण प्रतिरोध, घिसाव प्रतिरोध, या वेल्डेबिलिटी है।
उदाहरण के लिए, वेन और ब्लेड परिवार अक्सर अधिक उन्नत ठोसीकरण मार्गों की ओर बढ़ते हैं जब क्रिप प्रदर्शन महत्वपूर्ण होता है, जबकि बड़े दहन और संरचनात्मक हॉट पार्ट्स विनिर्माण योग्यता और कोटिंग संगतता को प्राथमिकता दे सकते हैं।
5. खरीदारों को एकल क्रिस्टल या दिशात्मक मार्गों पर कब विचार करना चाहिए?
हर 9F / 9FA पार्ट को मानक इक्विऐक्स्ड वैक्यूम कास्टिंग का उपयोग नहीं करना चाहिए। यदि घटक एक एयरफॉइल या हॉट-गैस-पथ पार्ट है जो सबसे गंभीर क्रिप लोड का सामना कर रहा है, तो खरीदारों को पारंपरिक इक्विऐक्स्ड संरचना के बजाय सिंगल क्रिस्टल कास्टिंग या दिशात्मक कास्टिंग की आवश्यकता हो सकती है। सामान्य तौर पर:
विनिर्माण मार्ग | 9F / 9FA पुर्जों के लिए सर्वोत्तम फिट |
|---|---|
इक्विऐक्स्ड वैक्यूम कास्टिंग | नोज़ल रिंग्स, कंबस्टर हार्डवेयर, श्राउड, सील, कई संरचनात्मक हॉट पार्ट्स |
दिशात्मक कास्टिंग | बेहतर क्रिप प्रतिरोध की आवश्यकता वाले उच्च-प्रदर्शन ब्लेड और वेन्स |
सिंगल क्रिस्टल कास्टिंग | सबसे उच्च तापमान क्षेत्रों में सबसे अधिक मांग वाले एयरफॉइल |
इसलिए, जबकि कई 9F / 9FA दहन और टरबाइन घटक वैक्यूम कास्टिंग के लिए अच्छी तरह से उपयुक्त हैं, अंतिम मार्ग चयन तापमान, तनाव, मरम्मत दर्शन, और सेवा अंतराल अपेक्षाओं पर निर्भर करता है।
6. कास्टिंग के बाद आमतौर पर किन अन्य प्रक्रियाओं की आवश्यकता होती है?
अधिकांश 9F / 9FA कास्टिंग को ढलाई और नॉकआउट के बाद सीधे स्थापित नहीं किया जाता है। अंतिम सेवा स्थिति तक पहुंचने के लिए, उन्हें आमतौर पर हीट ट्रीटमेंट, फिनिश CNC मशीनिंग, स्थानीयकृत वेल्डिंग, और गर्म सतहों के लिए, सुरक्षात्मक TBC सिस्टम के संयोजन की आवश्यकता होती है। रसायन विज्ञान, आंतरिक अखंडता, और आयामी अनुपालन को सत्यापित करने के लिए सामग्री परीक्षण के माध्यम से निरीक्षण भी महत्वपूर्ण है।
खरीदारों के लिए, इसका मतलब है कि सर्वोत्तम RFQ केवल यह नहीं पूछता कि क्या पार्ट कास्टेबल है, बल्कि यह भी कि क्या आपूर्तिकर्ता कास्टिंग ब्लैंक से लेकर परिष्कृत हॉट-सेक्शन हार्डवेयर तक पूरा मार्ग प्रदान कर सकता है।
7. सारांश
यदि GE 9F / 9FA पार्ट है... | वैक्यूम इन्वेस्टमेंट कास्टिंग उपयुक्तता |
|---|---|
नोज़ल रिंग या वेन खंड | उत्कृष्ट |
टरबाइन ब्लेड या गाइड वेन | उत्कृष्ट, लेकिन दिशात्मक या सिंगल क्रिस्टल मार्ग की आवश्यकता हो सकती है |
कंबस्टर कास्ट संरचना या लाइनर-संबंधित हार्डवेयर | उच्च |
श्राउड, सील, हीट शील्ड | उच्च |
सरल प्रिज्मीय मशीन किए गए ब्लॉक पार्ट | आमतौर पर कम |
संक्षेप में, वैक्यूम इन्वेस्टमेंट कास्टिंग के लिए सबसे उपयुक्त GE 9F / 9FA पुर्जे नोज़ल रिंग्स, गाइड वेन्स, टरबाइन ब्लेड, कंबस्टर संरचनाएं, श्राउड, सील, और जटिल ज्यामिति और उच्च-तापमान मिश्र धातु आवश्यकताओं वाले अन्य थर्मली लोडेड घटक हैं। ये पुर्जे नेयर-नेट-शेप उत्पादन, कम सामग्री बर्बादी, और बेहतर हॉट-सेक्शन मिश्र धातु नियंत्रण से सबसे अधिक लाभ उठाते हैं। संबंधित अनुप्रयोग संदर्भों के लिए, देखें पावर जनरेशन, गैस टरबाइन घटक, और वैक्यूम कास्ट घटक।
