सुपरएलॉय के लिए गुणवत्ता नियंत्रण: डायरेक्ट रीडिंग स्पेक्ट्रोमीटर के साथ विश्वसनीय उत्पादन प्राप्त क...

सुपरएलॉय के लिए गुणवत्ता नियंत्रण में केवल दृश्य निरीक्षण और आयामी माप से अधिक की आवश्यकता होती है। एयरोस्पेस, गैस टरबाइन, पावर जनरेशन, रासायनिक प्रसंस्करण और उच्च-तापमान औद्योगिक अनुप्रयोगों में, मिश्र धातु की वास्तविक रासायनिक संरचना सीधे कास्टिंग व्यवहार, हीट ट्रीटमेंट प्रतिक्रिया, CNC मशीनिंग स्थिरता, EDM प्रदर्शन, ऑक्सीकरण प्रतिरोध, संक्षारण प्रतिरोध और सेवा विश्वसनीयता को प्रभावित करती है।

एक डायरेक्ट रीडिंग स्पेक्ट्रोमीटर निर्माताओं को सुपरएलॉय उत्पादन के दौरान मिश्र धातु ग्रेड को सत्यापित करने, असामान्य रसायन विज्ञान का पता लगाने, अशुद्धि स्तरों की जांच करने और बैच-दर-बैच स्थिरता बनाए रखने में मदद करता है। Inconel, Hastelloy, Nimonic, Rene alloys, Stellite और अन्य उच्च-तापमान मिश्र धातुओं से बने कस्टम पुर्जों के लिए, महंगी प्रसंस्करण शुरू होने से पहले सामग्री में गड़बड़ी के जोखिम को कम करने का स्पेक्ट्रोमीटर परीक्षण एक व्यावहारिक तरीका है।

NewayAeroTech में, डायरेक्ट रीडिंग स्पेक्ट्रोमीटर परीक्षण हमारे सुपरएलॉय सामग्री परीक्षण और विश्लेषण वर्कफ़्लो का हिस्सा है। यह कस्टम कास्ट, मशीन किए गए, EDM प्रोसेस्ड, हीट-ट्रीटेड और कोटेड सुपरएलॉय घटकों के लिए सामग्री सत्यापन, प्रक्रिया नियंत्रण, निरीक्षण रिपोर्टिंग और ट्रेसबिलिटी का समर्थन करता है।

सुपरएलॉय गुणवत्ता नियंत्रण रासायनिक संरचना से क्यों शुरू होता है

सुपरएलॉय को सावधानीपूर्वक नियंत्रित रसायन विज्ञान के आधार पर डिज़ाइन किया गया है। निकल, क्रोमियम, कोबाल्ट, मोलिब्डेनम, टंगस्टन, एल्यूमीनियम, टाइटेनियम, नायोबियम, आयरन और कार्बन जैसे तत्व यादृच्छिक योग नहीं हैं। वे मिश्र धातु की उच्च-तापमान शक्ति, ऑक्सीकरण प्रतिरोध, संक्षारण प्रदर्शन, अवक्षेपण व्यवहार, कास्टिंग गुणवत्ता और दीर्घकालिक तापीय स्थिरता को परिभाषित करते हैं।

यदि रसायन विज्ञान आवश्यक सीमा से बाहर है, तो कास्टिंग या मशीनिंग के बाद भी पुर्जा सही दिख सकता है, लेकिन इसका प्रदर्शन विश्वसनीय नहीं हो सकता है। गलत मिश्र धातु ग्रेड या असामान्य अशुद्धि स्तर पूरे विनिर्माण मार्ग को प्रभावित कर सकता है और महत्वपूर्ण लागत निवेशित होने के बाद भी अस्वीकृति का कारण बन सकता है।

सुपरएलॉय के लिए, रासायनिक संरचना नियंत्रण विशेष रूप से महत्वपूर्ण है क्योंकि कई ग्रेड दृश्य रूप से समान होते हैं लेकिन हॉट-सेक्शन सेवा में बहुत अलग प्रदर्शन करते हैं।

सुपरएलॉय उत्पादन में डायरेक्ट रीडिंग स्पेक्ट्रोमीटर क्या करता है

डायरेक्ट रीडिंग स्पेक्ट्रोमीटर का उपयोग धातु सामग्रियों की रासायनिक संरचना का विश्लेषण करने के लिए किया जाता है। यह एक तैयार धातु सतह का परीक्षण करता है और मुख्य तत्वों की सामग्री की पहचान करता है ताकि परिणाम की तुलना आवश्यक सामग्री विनिर्देश से की जा सके।

सुपरएलॉय उत्पादन में, डायरेक्ट रीडिंग स्पेक्ट्रोमीटर परीक्षण की पुष्टि करने में मदद कर सकता है:

• क्या आने वाली कच्ची सामग्री आवश्यक मिश्र धातु ग्रेड से मेल खाती है

• क्या कास्ट ब्लैंक रसायन विज्ञान आवश्यक संरचना सीमा के भीतर बना हुआ है

• क्या समान दिखने वाले मिश्र धातु बैचों को मिला दिया गया है

• क्या अशुद्धि तत्व स्वीकार्य सीमाओं के भीतर हैं

• क्या पुर्जा हीट ट्रीटमेंट, मशीनिंग, EDM या कोटिंग के लिए आगे बढ़ सकता है

• क्या अंतिम दस्तावेज़ीकरण ग्राहक की गुणवत्ता समीक्षा का समर्थन कर सकता है

यह स्पेक्ट्रोमीटर परीक्षण को केवल एक अंतिम निरीक्षण विधि नहीं, बल्कि एक उपयोगी उत्पादन नियंत्रण उपकरण बनाता है।

डायरेक्ट रीडिंग स्पेक्ट्रोमीटर परीक्षण कहाँ उपयोग किया जाता है

डायरेक्ट रीडिंग स्पेक्ट्रोमीटर परीक्षण को विनिर्माण मार्ग के कई चरणों में लागू किया जा सकता है। सटीक समय पुर्जे की महत्वपूर्णता, ग्राहक विनिर्देश, उत्पादन बैच आकार और निरीक्षण आवश्यकताओं पर निर्भर करता है।

वैक्यूम कास्टिंग गुणवत्ता का समर्थन करना

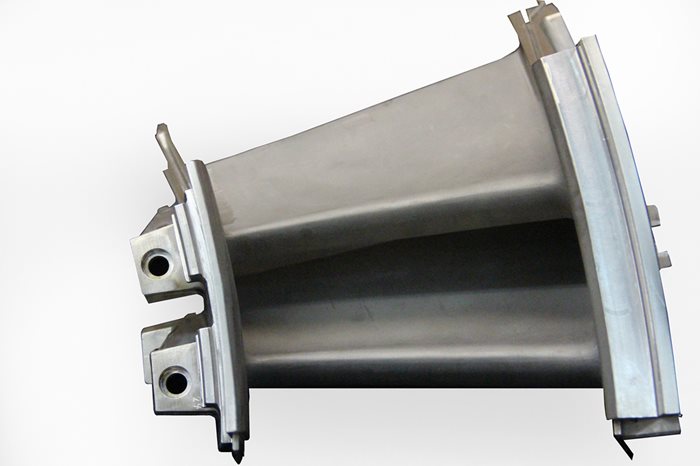

वैक्यूम कास्टिंग का व्यापक रूप से टरबाइन वेन्स, नोज़ल गाइड वेन्स, हीट शील्ड, ब्लेड, श्राउड, दहन घटकों और अन्य जटिल सुपरएलॉय पुर्जों के लिए किया जाता है। इन घटकों में, रासायनिक संरचना पिघलने के व्यवहार, ठोसीकरण, सिकुड़न प्रवृत्ति, हॉट क्रैकिंग जोखिम, ग्रेन संरचना और अंतिम यांत्रिक प्रदर्शन को प्रभावित करती है।

वैक्यूम इन्वेस्टमेंट कास्टिंग के लिए, डायरेक्ट रीडिंग स्पेक्ट्रोमीटर परीक्षण यह सत्यापित करने में मदद करता है कि कास्टिंग प्रक्रिया में सही मिश्र धातु प्रवेश कर रही है। यह विशेष रूप से महत्वपूर्ण है जब एक ही उत्पादन वातावरण में कई निकल-आधारित, कोबाल्ट-आधारित या संक्षारण-प्रतिरोधी मिश्र धातुओं को संभाला जाता है।

यदि गलत मिश्र धातु कास्ट की जाती है, तो हीट ट्रीटमेंट, CNC मशीनिंग, EDM या अंतिम निरीक्षण के बाद तक इस मुद्दे का पता नहीं चल सकता है। शीघ्र रासायनिक विश्लेषण इस जोखिम को कम करने और अधिक विश्वसनीय उत्पादन योजना का समर्थन करने में मदद करता है।

Inconel, Hastelloy, Nimonic, Rene और Stellite मिश्र धातुओं के लिए महत्व

विभिन्न सुपरएलॉय परिवारों की अलग-अलग रसायन विज्ञान आवश्यकताएं होती हैं। डायरेक्ट रीडिंग स्पेक्ट्रोमीटर परीक्षण यह सत्यापित करने में मदद करता है कि चुनी गई सामग्री ग्राहक के अनुप्रयोग और विनिर्माण मार्ग के लिए उपयुक्त है।

Inconel मिश्र धातु पुर्जों के लिए, रासायनिक सत्यापन निकल, क्रोमियम, आयरन, नायोबियम, मोलिब्डेनम, एल्यूमीनियम और टाइटेनियम जैसे महत्वपूर्ण तत्वों की पुष्टि करने में मदद करता है। यह Inconel 713LC नोज़ल गाइड वेन्स, Inconel 738LC हीट शील्ड और अन्य हॉट-सेक्शन पुर्जों जैसे घटकों के लिए महत्वपूर्ण है।

Hastelloy मिश्र धातु पुर्जों के लिए, रासायनिक विश्लेषण ग्रेड के आधार पर निकल, मोलिब्डेनम, क्रोमियम, आयरन और कोबाल्ट जैसे मुख्य तत्वों को सत्यापित करके संक्षारण प्रतिरोध और उच्च-तापमान रासायनिक स्थिरता का समर्थन करता है।

Nimonic मिश्र धातु और Rene मिश्र धातुओं के लिए, संरचना नियंत्रण उच्च-तापमान शक्ति, हीट ट्रीटमेंट प्रतिक्रिया और टरबाइन हॉट-सेक्शन प्रदर्शन का समर्थन करता है। Stellite मिश्र धातु जैसे कोबाल्ट-आधारित सामग्रियों के लिए, स्पेक्ट्रोमीटर परीक्षण घर्षण प्रतिरोध, हॉट संक्षारण प्रतिरोध और उच्च-तापमान टिकाऊपन से संबंधित कोबाल्ट, क्रोमियम, टंगस्टन, कार्बन और अन्य तत्वों को सत्यापित करने में मदद करता है।

हीट ट्रीटमेंट विश्वसनीयता में सुधार करना

सुपरएलॉय हीट ट्रीटमेंट भारी रूप से मिश्र धातु रसायन विज्ञान पर निर्भर करता है। अवक्षेपण प्रबलीकरण, कार्बाइड निर्माण, तनाव राहत, कठोरता, आयामी स्थिरता और माइक्रोस्ट्रक्चर सभी वास्तविक सामग्री संरचना पर निर्भर करते हैं।

तापीय प्रसंस्करण से पहले मिश्र धातु ग्रेड सत्यापन द्वारा सुपरएलॉय हीट ट्रीटमेंट का समर्थन किया जाना चाहिए। यदि मिश्र धातु ग्रेड गलत है, तो हीट ट्रीटमेंट चक्र अपेक्षित यांत्रिक गुण या माइक्रोस्ट्रक्चर उत्पन्न नहीं कर सकता है।

उदाहरण के लिए, निकल-आधारित कास्टिंग सुपरएलॉय और व्रॉट निकल मिश्र धातुएं मशीनिंग के बाद समान दिख सकती हैं, लेकिन उनकी हीट ट्रीटमेंट आवश्यकताएं अलग हो सकती हैं। डायरेक्ट रीडिंग स्पेक्ट्रोमीटर परीक्षण अपरिवर्तनीय तापीय प्रसंस्करण शुरू होने से पहले सामग्री की पुष्टि करने में मदद करता है।

CNC मशीनिंग और EDM से पहले जोखिम कम करना

सुपरएलॉय की CNC मशीनिंग और EDM महंगी होती है क्योंकि उच्च-तापमान मिश्र धातुओं को प्रसंस्कृत करना कठिन होता है। उनमें अक्सर उच्च शक्ति, खराब तापीय चालकता, कार्य-कठोर व्यवहार और मजबूत टूल पहन होता है। यदि सामग्री ग्रेड गलत है, तो मशीनिंग पैरामीटर अस्थिर हो सकते हैं और स्क्रैप लागत बढ़ सकती है।

सुपरएलॉय CNC मशीनिंग के लिए, मिश्र धातु सत्यापन इंजीनियरों को कटिंग टूल, गति, फ़ीड, फिक्स्चर और निरीक्षण योजनाओं का चयन करने में मदद करता है। यह उच्च-लागत वाले टरबाइन और एयरोस्पेस पुर्जों के लिए मूल्यवान है जहां सामग्री की हानि और प्रसंस्करण समय महत्वपूर्ण है।

सुपरएलॉय इलेक्ट्रिकल डिस्चार्ज मशीनिंग EDM के लिए, सामग्री रसायन विज्ञान डिस्चार्ज स्थिरता, रीकास्ट लेयर व्यवहार, किनारे की स्थिति और पोस्ट-EDM सफाई आवश्यकताओं को प्रभावित कर सकता है। EDM से पहले सही मिश्र धातु की पुष्टि करने से प्रक्रिया अनिश्चितता कम होती है।

उत्पादन में सामग्री मिश्रण को रोकना

सुपरएलॉय विनिर्माण में सामग्री मिश्रण एक प्रमुख जोखिम है क्योंकि कटिंग, कास्टिंग, ब्लैस्टिंग, हीट ट्रीटमेंट या मशीनिंग के बाद कई मिश्र धातु ग्रेड समान दिखते हैं। गलत सामग्री दृश्य निरीक्षण के दौरान स्पष्ट नहीं हो सकती है, विशेष रूप से जब पुर्जे छोटे हों या बैच मात्रा अधिक हो।

डायरेक्ट रीडिंग स्पेक्ट्रोमीटर परीक्षण एक तकनीकी सत्यापन चरण जोड़कर मिश्रण को रोकने में मदद करता है। हीट नंबर नियंत्रण, बैच रिकॉर्ड, पार्ट मार्किंग, ट्रैवलर दस्तावेज़ और अंतिम रिपोर्ट के साथ मिलकर, स्पेक्ट्रोमीटर परीक्षण एक मजबूत गुणवत्ता नियंत्रण प्रणाली का समर्थन करता है।

यह एयरोस्पेस और एविएशन घटकों के लिए विशेष रूप से महत्वपूर्ण है, जहां हॉट-सेक्शन विश्वसनीयता और ग्राहक अनुमोदन के लिए सामग्री स्थिरता और ट्रेसबिलिटी आवश्यक है।

उत्पादन स्थिरता नियंत्रण में डायरेक्ट रीडिंग स्पेक्ट्रोमीटर

विश्वसनीय सुपरएलॉय उत्पादन के लिए एक बैच से दूसरे बैच तक स्थिरता की आवश्यकता होती है। डायरेक्ट रीडिंग स्पेक्ट्रोमीटर परीक्षण यह पुष्टि करने में मदद करता है कि विभिन्न बैच आवश्यक मिश्र धातु रसायन विज्ञान का पालन करते हैं और ग्राहक के विनिर्देश के भीतर रहते हैं।

यह इसके लिए उपयोगी है:

• टरबाइन वेन्स, हीट शील्ड, श्राउड और नोज़ल पुर्जों का बार-बार उत्पादन

• ग्राहक ड्राइंग या रिवर्स इंजीनियरिंग डेटा से बनाए गए replacement गैस टरबाइन पुर्जे

• छोटे-बैच एयरोस्पेस घटक जिन्हें सामग्री ट्रेसबिलिटी की आवश्यकता है

• सुसंगत हीट ट्रीटमेंट प्रतिक्रिया की आवश्यकता वाले कास्ट और मशीन किए गए सुपरएलॉय पुर्जे

• आपूर्तिकर्ता योग्यता परियोजनाएं जहां ग्राहक बैच-दर-बैच विश्वसनीयता की तुलना करते हैं

ग्राहकों के लिए, उत्पादन स्थिरता का अर्थ है इनकमिंग निरीक्षण, असेंबली, इंजन परीक्षण और रखरखाव समीक्षा के दौरान कम आश्चर्य।

डायरेक्ट रीडिंग स्पेक्ट्रोमीटर परीक्षण की सीमाएं

डायरेक्ट रीडिंग स्पेक्ट्रोमीटर परीक्षण महत्वपूर्ण है, लेकिन यह हर निरीक्षण विधि को प्रतिस्थापित नहीं करता है। यह रासायनिक संरचना को सत्यापित करता है, लेकिन यह सीधे यांत्रिक शक्ति, क्रिप जीवन, आंतरिक सरंध्रता, सतह दरारें, आयामी सटीकता या कोटिंग आसंजन को नहीं मापता है।

विशिष्ट सीमाओं में शामिल हैं:

• सतह की तैयारी और कैलिब्रेशन परीक्षण की सटीकता को प्रभावित करते हैं

• छोटे या वक्र पुर्जों के लिए उपयुक्त परीक्षण क्षेत्र या नमूना कूपन की आवश्यकता हो सकती है

• कुल अत्यंत कम स्तर के तत्वों के लिए अतिरिक्त प्रयोगशाला विधियों की आवश्यकता हो सकती है

• रासायनिक विश्लेषण FPI, X-ray, CT, CMM या यांत्रिक परीक्षण को प्रतिस्थापित नहीं करता है

• परीक्षण आवृत्ति को ड्राइंग, सामग्री मानक और ग्राहक गुणवत्ता आवश्यकता का पालन करना चाहिए

महत्वपूर्ण घटकों के लिए, एक पूर्ण गुणवत्ता नियंत्रण योजना बनाने के लिए स्पेक्ट्रोमीटर परीक्षण का उपयोग अन्य निरीक्षण विधियों के साथ किया जाना चाहिए।

गुणवत्ता दस्तावेज़ीकरण और ट्रेसबिलिटी

कस्टम सुपरएलॉय घटकों के लिए, ग्राहक अक्सर ऐसे दस्तावेज़ों की मांग करते हैं जो यह साबित करें कि पुर्जा सही सामग्री से बनाया गया था और आवश्यक मानक के अनुसार निरीक्षण किया गया था। डायरेक्ट रीडिंग स्पेक्ट्रोमीटर परिणाम इस ट्रेसबिलिटी पैकेज का समर्थन कर सकते हैं।

एक विशिष्ट गुणवत्ता दस्तावेज़ीकरण पैकेज में शामिल हो सकता है:

• सामग्री ग्रेड और मानक संदर्भ

• हीट नंबर या बैच नंबर

• रासायनिक संरचना विश्लेषण रिपोर्ट

• सामग्री प्रमाणपत्र या अनुरूपता का प्रमाणपत्र

• यदि आवश्यक हो तो हीट ट्रीटमेंट रिकॉर्ड

• यदि आवश्यक हो तो FPI, X-ray, या CT जैसी NDT रिपोर्ट

• CMM या आयामी निरीक्षण रिपोर्ट

• ग्राहक-विशिष्ट निरीक्षण या अनुमोदन दस्तावेज़

यह दस्तावेज़ीकरण आपूर्तिकर्ता योग्यता, प्रोटोटाइप अनुमोदन, replacement पुर्जा सत्यापन और दोहराए गए उत्पादन कार्यक्रमों के लिए उपयोगी है।

सुपरएलॉय गुणवत्ता नियंत्रण के लिए RFQ चेकलिस्ट

गुणवत्ता नियंत्रण की सही योजना बनाने के लिए, ग्राहकों को RFQ चरण के दौरान रासायनिक परीक्षण और दस्तावेज़ीकरण अपेक्षाओं को परिभाषित करना चाहिए। इससे आपूर्तिकर्ता को उद्धरण में सही निरीक्षण विधि, परीक्षण आवृत्ति, रिपोर्टिंग प्रारूप और स्वीकृति मानदंड शामिल करने में मदद मिलती है।

एक पूर्ण RFQ में शामिल होना चाहिए:

• आवश्यक मिश्र धातु ग्रेड और सामग्री मानक

• यदि निर्दिष्ट हो तो नियंत्रित रासायनिक संरचना सीमाएं

• क्या स्पेक्ट्रोमीटर परीक्षण प्रति बैच, प्रति हीट, प्रति कास्टिंग या प्रति पुर्जा आवश्यक है

• पुर्जा ड्राइंग, 3D मॉडल और संशोधन स्तर

• विनिर्माण मार्ग, जैसे कास्टिंग, CNC मशीनिंग, EDM, हीट ट्रीटमेंट, HIP, या कोटिंग

• FPI, X-ray, CT, CMM, धातुविज्ञान, या यांत्रिक परीक्षण जैसे अतिरिक्त निरीक्षण आवश्यकताएं

• आवश्यक सामग्री प्रमाणपत्र, रासायनिक विश्लेषण रिपोर्ट, COC, या FAI रिपोर्ट

• अनुप्रयोग वातावरण, जैसे एयरोस्पेस इंजन, UAV टरबाइन, गैस टरबाइन, पावर जनरेशन, या रासायनिक प्रसंस्करण

• मात्रा, डिलीवरी शेड्यूल और ग्राहक अनुमोदन आवश्यकताएं

निष्कर्ष

सुपरएलॉय के लिए गुणवत्ता नियंत्रण विश्वसनीय सामग्री सत्यापन पर निर्भर करता है। एक डायरेक्ट रीडिंग स्पेक्ट्रोमीटर मिश्र धातु ग्रेड की पुष्टि करने, असामान्य रसायन विज्ञान का पता लगाने, सामग्री मिश्रण के जोखिम को कम करने, हीट ट्रीटमेंट योजना का समर्थन करने, मशीनिंग और EDM प्रक्रिया नियंत्रण में सुधार करने और बैच-दर-बैच उत्पादन स्थिरता बनाए रखने में मदद करता है।

एयरोस्पेस, गैस टरबाइन, पावर जनरेशन और उच्च-तापमान औद्योगिक घटकों के लिए, रासायनिक संरचना नियंत्रण सीधे विनिर्माण विश्वसनीयता और सेवा प्रदर्शन से जुड़ा होता है। एक पूर्ण गुणवत्ता नियंत्रण मार्ग बनाने के लिए स्पेक्ट्रोमीटर परीक्षण को कास्टिंग निरीक्षण, आयामी निरीक्षण, NDT, हीट ट्रीटमेंट रिकॉर्ड और अंतिम दस्तावेज़ीकरण के साथ जोड़ा जाना चाहिए।

NewayAeroTech कस्टम कास्ट, मशीन किए गए, EDM प्रोसेस्ड, हीट-ट्रीटेड और कोटेड घटकों के लिए डायरेक्ट रीडिंग स्पेक्ट्रोमीटर परीक्षण और सुपरएलॉय गुणवत्ता नियंत्रण का समर्थन करता है। कृपया मिश्र धातु ग्रेड, सामग्री मानक, ड्राइंग, 3D मॉडल, विनिर्माण मार्ग, मात्रा, निरीक्षण आवश्यकताएं और दस्तावेज़ीकरण अपेक्षाएं प्रदान करें ताकि हमारी इंजीनियरिंग टीम सही उत्पादन और गुणवत्ता नियंत्रण प्रक्रिया की योजना बना सके।
