Selección de materiales para turbinas de gas: N5, Rene 80, IN738LC y CMSX-4

La selección de materiales para turbinas de gas en componentes de la sección caliente debe tratarse como una decisión de fabricación y validación, no solo como una comparación de nombres de aleaciones. Rene N5, Rene 80, IN738LC, CMSX-4, MAR-M247 y superaleaciones basadas en níquel relacionadas pueden dar lugar a diferentes rutas de fundición, requisitos de tratamiento térmico, márgenes de mecanizado, registros de inspección y pasos de aprobación del comprador. Una pala, álabe, anillo de contención, tobera, componente de la cámara de combustión o blindaje térmico puede requerir una conversación diferente sobre el material, incluso cuando todos se utilizan en el servicio de la ruta de gas caliente.

NewayAeroTech puede revisar solicitudes de cotización (RFQ) personalizadas para turbinas de gas y componentes de generación de energía que involucren aleaciones Rene, aleaciones de la serie CMSX, fundición de aleaciones Inconel, fundición monocristalina, fundición direccional y fundición de cristal equiaxial. El comprador debe mantener la aprobación final del material bajo su propio proceso de ingeniería, mientras que el proveedor revisa la fabricabilidad, la evidencia de la ruta y el alcance de la inspección.

Límite de aprobación de materiales para RFQs de sección caliente

Para esta RFQ, los compradores deben definir primero si la aleación ya está aprobada en el dibujo técnico o si se le pide al proveedor que comente sobre la fabricabilidad. Estas son tareas diferentes. Si el dibujo especifica CMSX-4 para una pala monocristalina, el proveedor revisa la ruta SX, la evidencia de orientación, el alcance del tratamiento térmico y los registros de inspección. Si el dibujo dice "superaleación de níquel" sin un grado específico, el proyecto aún está en una etapa de selección de material y necesita una revisión de ingeniería por parte del comprador antes del compromiso de producción.

La aprobación del material también depende de la función del componente. Una pala rotativa puede requerir una discusión más estricta sobre la orientación del cristal, el stock de la raíz y la calidad del perfil aerodinámico. Un álabe puede requerir estabilidad de la plataforma, control de paredes y revisión de defectos internos. Un anillo de contención o un blindaje térmico pueden poner más énfasis en la resistencia a la oxidación, la preparación para el recubrimiento y las superficies de ensamblaje. La nota del material debe estar conectada a la pieza, no manejada como una línea de compra separada.

N5 y CMSX-4 para discusiones sobre palas monocristalinas

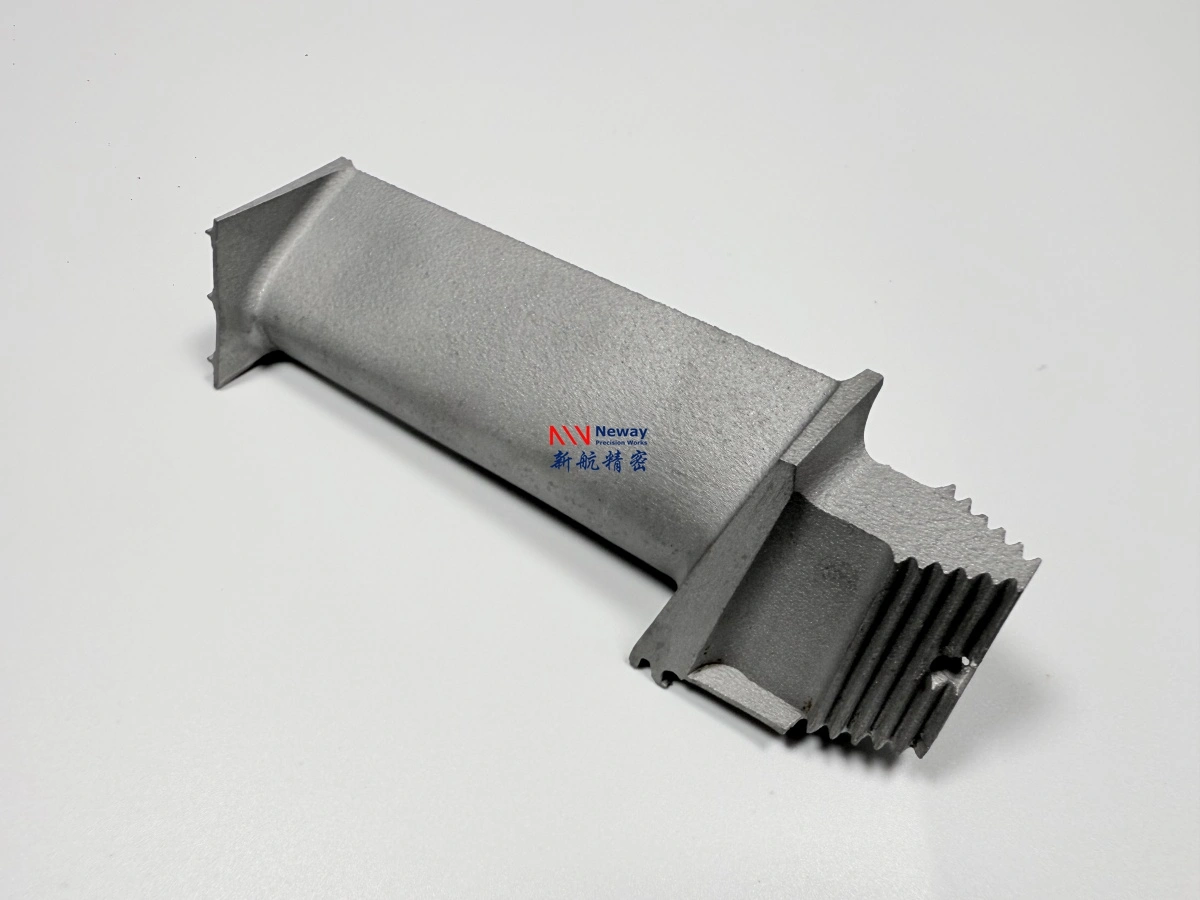

Rene N5 y CMSX-4 suelen discutirse en el contexto de aplicaciones de palas o álabes de turbina monocristalinos donde el diseño del comprador requiere control de orientación y eliminación de límites de grano. El proveedor no puede cotizar responsablemente este tipo de pieza basándose únicamente en el nombre del material. La RFQ debe incluir el dibujo de la pala o el álabe, el requisito de orientación, la regla de aceptación de granos, el margen de la raíz y la plataforma, la nota de tratamiento térmico y el método de inspección para granos extraños, recristalización, límites de bajo ángulo, FPI (inspección por líquidos penetrantes fluorescentes) e informes de CMM (máquina de medición por coordenadas) cuando sea necesario.

NewayAeroTech puede revisar la viabilidad de la fundición monocristalina para proyectos adecuados, pero el comprador debe definir el requisito de aplicación y el límite de aceptación. Para trabajos de desarrollo temprano, la primera pieza puede utilizarse para confirmar el control de orientación, la estrategia de utillaje, el comportamiento de la cáscara y el stock de mecanizado antes de un lote repetido. Para diseños maduros, la RFQ debe centrarse en la consistencia de la ruta y la evidencia requerida por el proceso de lanzamiento del comprador.

Rene 80, IN738LC y MAR-M247 para rutas de fundición

Rene 80, IN738LC y MAR-M247 se discuten a menudo para rutas de fundición equiaxial o direccional dependiendo del componente, el dibujo y las condiciones de servicio. IN738LC puede aparecer en álabes de turbina, palas, anillos de contención, blindajes térmicos o hardware de la ruta de gas caliente donde la corrosión, la oxidación y la fundibilidad son parte de la decisión. Rene 80 puede ser revisado para fundiciones seleccionadas de palas o álabes de turbina. MAR-M247 puede ser revisado en componentes fundidos de turbinas donde el diseño y la ruta del comprador lo soportan.

El proveedor no debe cambiar el grado del material a la ligera. Si el comprador desea una discusión sobre sustitutos, la RFQ debe indicar qué alternativas están permitidas para su revisión y qué propiedades, registros de inspección y condiciones post-proceso deben compararse. Si no se permite ningún sustituto, la cotización debe mantenerse alineada con el grado del dibujo y centrarse en la fabricabilidad, el utillaje, el tratamiento térmico, el mecanizado y la inspección.

Ruta cristalina y consecuencias del post-proceso

La selección de materiales a menudo bloquea la conversación sobre la ruta de fundición. Una RFQ de pala monocristalina necesita control de orientación e inspección de defectos de granos. Un álabe de solidificación direccional necesita revisión de granos columnares y evidencia de ruta. Un anillo de contención o blindaje térmico equiaxial puede poner más énfasis en la solidez interna, el tratamiento térmico, las superficies de mecanizado y la preparación del recubrimiento. El nombre de la aleación es solo una parte de la decisión; la ruta cristalina determina qué debe controlar el proveedor y qué debe inspeccionar el comprador.

El post-procesamiento debe incluirse antes de la cotización. HIP (isostático en caliente), tratamiento térmico, mecanizado CNC, EDM (electroerosión), taladrado de agujeros profundos y preparación de TBC (barrera térmica) pueden ser requeridos por el dibujo o por el plan de validación del comprador. Un material que parece adecuado en el papel puede volverse difícil cuando se añaden al alcance de entrega paredes delgadas, características de refrigeración, datos finales o superficies recubiertas.

Evidencia de inspección para la selección de materiales

La inspección debe apoyar la decisión del material en lugar de convertirse en una lista de verificación genérica. El análisis químico confirma la identidad del material. La metalografía puede apoyar la revisión de la microestructura cuando sea necesario. Los rayos X o la tomografía computarizada (CT) pueden utilizarse para la calidad interna de la fundición. FPI apoya la revisión de indicaciones superficiales después de la fundición y el mecanizado. CMM vincula la selección de material y ruta a la geometría real de la pieza. Para componentes SX o DS, la evidencia de la estructura y orientación de los granos puede ser más importante que para un blindaje térmico equiaxial.

La RFQ debe indicar al proveedor qué evidencia se requiere para la cotización y qué evidencia se decidirá después de la revisión de la muestra. Esa distinción ayuda a controlar los costos mientras mantiene clara la ruta de validación. NewayAeroTech puede proporcionar soporte de fabricación e inspección basado en dibujos y requisitos técnicos, mientras que el comprador mantiene la responsabilidad de la aprobación final del material y el lanzamiento de la aplicación.

Preguntas de RFQ cuando el material no está congelado

Si el comprador no ha congelado el material, la RFQ debe hacer preguntas prácticas: qué aleaciones son fabricables para la geometría, qué ruta de fundición es probable que se ajuste, qué superficies necesitan margen de mecanizado, qué inspecciones revelarán riesgos de ruta y si la primera pieza debe probar más de una ruta. Se debe pedir al proveedor comentarios sobre la ruta y riesgos de fabricación, no promesas de rendimiento sin respaldo.

Un paquete de comparación de materiales debe mantener la misma geometría de la pieza y cambiar solo las variables que se están revisando. Si se comparan N5 y CMSX-4 para un concepto de pala, el comprador debe preguntar cómo cambia cada aleación la evidencia de fundición SX, la revisión de orientación y el mecanizado posterior a la fundición. Si se comparan IN738LC y Rene 80 para un álabe o anillo de contención, el comprador debe preguntar cómo cambia cada opción la ruta de fundición, el tratamiento térmico, la preparación del recubrimiento y el costo de inspección. Mezclar la elección de aleación, la elección de ruta y la revisión de geometría en una sola comparación hace que el resultado sea difícil de utilizar.

Envíe a NewayAeroTech el dibujo, el modelo 3D, la función de la pieza, el entorno operativo, la aleación objetivo o los candidatos a aleación, la cantidad, el estado de entrega, los requisitos de post-proceso y las expectativas de inspección. Una RFQ de selección de materiales se vuelve útil cuando conecta la aleación, la ruta cristalina, la geometría del componente, el post-procesamiento y la validación del comprador en un único paquete de cotización.
