Lista de verificación para proveedores de fundición de álabes de turbina de monocristal CMSX-4
Una solicitud de presupuesto (RFQ) para un álabe de monocristal CMSX-4 debe evaluarse mediante pruebas de control cristalino, no solo por el nombre de la pieza. El comprador debe definir los requisitos de orientación, las suposiciones del selector de grano, los defectos cristalinos aceptables, los límites del tratamiento térmico, el material de mecanizado, el método de inspección y la evidencia de liberación antes de comparar proveedores. Este artículo se distingue de una revisión general de fundición de álabes de turbina porque la pregunta central es si el proveedor puede discutir los riesgos de fabricación de monocristales CMSX-4, como granos dispersos, manchas (freckles), recristalización y control de límites de bajo ángulo, dentro del marco de especificaciones del comprador.
NewayAeroTech puede revisar proyectos personalizados de álabes de turbina de monocristal basados en níquel y CMSX-4 a partir de planos, modelos 3D, requisitos de aleación, cantidad, notas de orientación, referencias de muestras, margen de mecanizado, requisitos de tratamiento térmico o HIP, FPI, rayos X, CMM, metalografía y expectativas de inspección de orientación cristalina. La ruta puede implicar fundición de monocristal, tratamiento térmico, tratamiento HIP cuando lo requiera el proyecto, mecanizado CNC de superaleaciones, EDM, inspección superficial y verificación de materiales. El uso final y la aceptación permanecen vinculados a los planos, estándares y plan de validación del comprador.
Límites de la RFQ para Álabes SX CMSX-4
El CMSX-4 se utiliza en discusiones exigentes sobre álabes de monocristal, pero el nombre del material no define la responsabilidad de fabricación. El comprador debe especificar si la solicitud es para una preforma de álabe fundido, una fundición tratada térmicamente, un álabe semiacabado con preparación de datum, o un componente terminado que incluye registros de mecanizado e inspección. Para el trabajo con CMSX-4, la revisión del proveedor debe comenzar con la estructura cristalina y la evidencia de orientación antes de pasar a la comparación general de mecanizado y comercial.
La RFQ debe indicar el tipo de álabe, la geometría del perfil aerodinámico y la raíz, las características de la plataforma, cualquier detalle de refrigeración, la dirección de orientación, la regla de aceptación para indicaciones relacionadas con el cristal y si se necesita evidencia de primera pieza. NewayAeroTech puede revisar el proyecto como una fabricación personalizada a partir de datos técnicos proporcionados por el comprador. No debe tratarse como una compra estándar de repuestos de inventario, y el equipo de ingeniería del comprador sigue siendo responsable de la aprobación final de la aplicación.
Límite de RFQ para CMSX-4 | Pregunta de Revisión del Proveedor | Documento que debe Proporcionar el Comprador |
|---|---|---|
Requisito de estructura cristalina | ¿El plano solicita un álabe de monocristal con una orientación definida y una regla de aceptación? | Nota de orientación, requisito de aceptación de grano, revisión del plano y método de inspección. |
Condición de entrega del álabe | ¿El proveedor está cotizando solo la fundición, o la fundición más tratamiento térmico, mecanizado e informes de liberación? | Condición de entrega, alcance del mecanizado, notas de tratamiento térmico y paquete de informes requerido. |
Expectativa de primera pieza | ¿Revisará el comprador la evidencia de la muestra antes de la cantidad de repetición? | Cantidad de prueba, pasos de aprobación, evidencia dimensional y requisito de verificación de material. |
Transferencia de procesos posteriores | ¿El recubrimiento, el acabado final o la validación de la aplicación se manejarán fuera del alcance del proveedor? | Límite de preparación para recubrimiento, superficies dejadas para procesamiento del comprador y notas de validación final. |
Requisitos de Selector, Iniciador y Orientación
La fundición de álabes de monocristal depende de detalles de la ruta que a menudo son invisibles en una simple solicitud de precio. El iniciador, el concepto del selector, la ruta de extracción, el soporte de la carcasa y del núcleo, el gradiente térmico y la geometría del álabe influyen en si la fundición puede cumplir con la estructura cristalina prevista. Los compradores no necesitan diseñar todo el proceso para el proveedor, pero sí deben definir qué evidencia de orientación y cristal será aceptada.
Los requisitos de orientación deben escribirse en la RFQ en lugar de asumirse a partir del nombre de la aleación. Si el plano requiere una dirección cristalográfica particular, una ventana de aceptación, una ubicación de prueba o un método de inspección, esos detalles deben estar disponibles antes de la cotización. Las preocupaciones sobre los límites de bajo ángulo también deben manejarse como un problema de aceptación vinculado a la especificación del comprador, no como un juicio visual informal después de que se produzcan las piezas.
Punto de Control Cristalino | Pregunta de Fabricación | Evidencia de RFQ para Definir |
|---|---|---|
Concepto de iniciador y selector | ¿Puede la ruta soportar el crecimiento de monocristal requerido para la geometría del álabe? | Modelo del álabe, geometría de la raíz y del perfil aerodinámico, cambios de sección y expectativa de revisión de prueba. |
Orientación primaria | ¿Qué objetivo de orientación y ventana de aceptación aplicará el comprador? | Nota de orientación, método de medición y formato de informe requerido. |
Revisión de límites de bajo ángulo | ¿Cómo se juzgará el riesgo de límites de bajo ángulo si es relevante para la especificación? | Regla de aceptación, ubicación de inspección y si se requiere evidencia metalográfica. |
Interacción con núcleo o característica de refrigeración | ¿Las características internas hacen que el crecimiento cristalino, la limpieza o la inspección sean más difíciles? | Planos del núcleo, vistas de sección, notas de características de refrigeración y requisitos de inspección. |

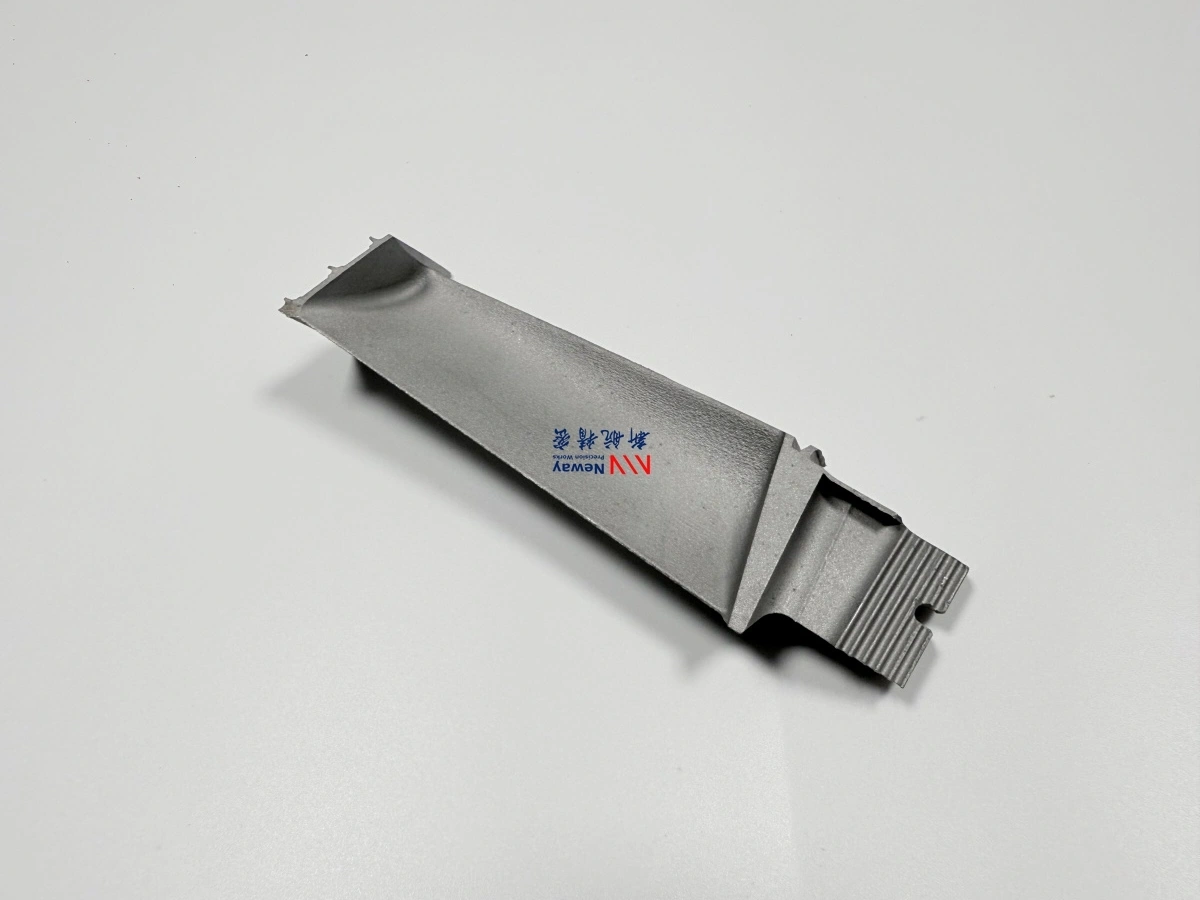

Revisión de Granos Dispersos, Manchas (Freckles) y Recristalización
Las RFQs para CMSX-4 deben nombrar las familias de defectos que importan para la liberación. Los granos dispersos, las manchas, la recristalización y las preocupaciones sobre los límites de bajo ángulo no son intercambiables. Los granos dispersos se relacionan con la formación de cristales no deseados; las manchas pueden estar vinculadas a problemas de fundición relacionados con la segregación; la recristalización puede verse influenciada por el historial térmico y mecánico; y los límites de bajo ángulo requieren una base de aceptación definida. El proveedor no puede cotizar el mismo plan de inspección para todos ellos sin conocer la regla del comprador.
Los compradores también deben separar la prevención de defectos de la evidencia de defectos. El proveedor puede revisar los controles del proceso, el riesgo geométrico, la secuencia de post-procesamiento y el plan de inspección, pero la aceptación depende del estándar del cliente. Si la RFQ solo dice "fundición de álabe CMSX-4" sin especificar criterios de defectos, los proveedores pueden devolver precios que parecen comparables pero que incluyen una profundidad de inspección y suposiciones de rechazo muy diferentes.
Preocupación por Defecto SX | Por Qué Cambia la Cotización | Aporte de Aceptación del Comprador |
|---|---|---|
Grano disperso | Requiere discusión sobre la efectividad del selector, el riesgo de geometría local y la visibilidad de la inspección. | Condición permitida, método de inspección, ubicación del informe y regla de rechazo. |
Mancha (Freckle) | Puede afectar las suposiciones de control de ruta y la planificación de evidencia metalográfica o visual. | Referencia de especificación, área de inspección y evidencia requerida para la liberación. |
Recristalización | Puede estar conectada al historial de procesamiento, deformación local, mecanizado o exposición al calor. | Límite del proceso, notas de tratamiento térmico, método de inspección y definición de aceptación. |
Límite de bajo ángulo | No se puede juzgar responsablemente sin criterios de orientación y aceptación. | Tolerancia de orientación, método de medición y requisito de informe. |
Límites de Tratamiento Térmico, HIP y Mecanizado
El procesamiento posterior a la fundición para proyectos de álabes CMSX-4 debe definirse antes de la comparación de proveedores. El tratamiento térmico puede ser requerido por la condición del material o la especificación del cliente. El HIP puede discutirse cuando el proyecto lo requiera, pero el comprador debe indicar si es obligatorio y qué evidencia se espera. El mecanizado puede incluir la preparación de datum, el control del material de la raíz, las caras de la plataforma, características de EDM o margen de acabado, y cada paso puede afectar el momento de la inspección.
Para el trabajo de monocristal, el mecanizado y el post-procesamiento no son solo elementos de costo. Pueden influir en el riesgo de recristalización, el momento de la inspección superficial y la evidencia final. Los compradores deben marcar las superficies que deben permanecer protegidas, las características que necesitan margen de material y las áreas donde se debe recopilar evidencia de FPI, CMM u orientación después de un paso específico del proceso. NewayAeroTech puede revisar estos límites cuando la RFQ separa las responsabilidades de fundición, tratamiento térmico, HIP, mecanizado y liberación final.
Evidencia de Liberación de Orientación y Metalográfica
La evidencia de liberación para el trabajo de álabes de monocristal CMSX-4 debe coincidir con las reglas de aceptación del comprador. Puede ser necesaria una inspección de orientación para confirmar la dirección cristalina requerida. Puede ser requerida una revisión metalográfica para la verificación de microestructura o defectos. El FPI puede revisar indicaciones que rompen la superficie después de la limpieza de la fundición o el mecanizado. La inspección por rayos X puede apoyar la revisión de calidad interna de la fundición, mientras que el CMM confirma la geometría cuando la pieza está semiacabada o terminada. La RFQ no debe asumir que todos los informes están incluidos a menos que se enumeren.
El momento del informe también importa. La evidencia recopilada en una preforma fundida puede no probar la condición después del mecanizado. La evidencia recopilada después del tratamiento térmico puede responder a una pregunta diferente a la evidencia recopilada después del acabado final. Los compradores deben definir si los informes son requeridos solo para la primera pieza, para cada lote o para cada pieza cuando corresponda. Esa claridad ayuda a NewayAeroTech a cotizar el paquete de inspección correcto.
Evidencia de Liberación | Qué Soporta | Cuándo Solicitarlo |
|---|---|---|
Inspección de orientación | Confirma la dirección cristalina o el requisito de orientación definido por el comprador. | Para proyectos de álabes SX CMSX-4 con aceptación de orientación especificada. |
Revisión metalográfica | Soporta microestructura, defectos o evidencia de ruta cuando lo requiere la especificación. | Para primera pieza, trabajo sensible al material o aceptación de defectos definida por el comprador. |
FPI / DPI | Revisa indicaciones superficiales en el perfil aerodinámico, transición de la raíz, plataforma y características mecanizadas. | Después de la limpieza, mecanizado o acabado dependiendo del plan de aceptación. |
Evidencia de CMM y Rayos X | CMM soporta relaciones dimensionales; Rayos X soporta la revisión de calidad interna de la fundición. | Cuando la geometría o la calidad interna son parte de la liberación antes del envío. |
Lista de Verificación del Proveedor para Decisiones de Prueba y Lote de CMSX-4
Antes de realizar un pedido de álabes de turbina de monocristal CMSX-4, los compradores deben confirmar la responsabilidad de la ruta, el requisito de orientación, el lenguaje de aceptación de defectos, el alcance del tratamiento térmico o HIP, el límite de mecanizado, el paquete de inspección y el punto de decisión de la primera pieza. Las cantidades de prueba deben separarse de las cantidades de lotes futuros porque el ajuste de herramientas, la revisión del proceso y la retroalimentación de la inspección pueden cambiar la ruta antes de la fabricación de repetición.
Una RFQ práctica incluye el dibujo 2D, el modelo 3D, el requisito de material CMSX-4 o aprobado por el cliente, la cantidad, la orientación requerida, las notas de aceptación de defectos, la condición de tratamiento térmico, el requisito de HIP si corresponde, las superficies de mecanizado, el límite de preparación para recubrimiento, los estándares de inspección y las expectativas de informes. NewayAeroTech puede revisar proyectos adecuados de álabes de monocristal personalizados a partir de esta información e identificar suposiciones faltantes antes de la cotización.
