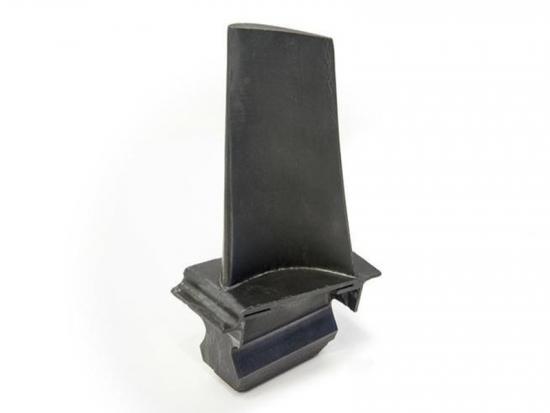

Inconel 625 Superlegierung CNC-Bearbeitung Turbinenschaufel

Materialeigenschaften von Inconel 625 für Turbinenschaufeln

Typische Anwendungen von Inconel 625 Turbinenschaufeln

• Gasturbinen-Rotorschaufeln: Widerstehen hohen Zentrifugalkräften und Temperaturen über 900°C in kommerziellen und militärischen Strahltriebwerken.

• Kraftwerksturbinenschaufeln: Arbeiten unter korrosiven Dampfbedingungen, insbesondere in GuD-Kraftwerken (Gas- und Dampfturbinen) und Abwärmenutzungssystemen.

• Marineantriebsturbinen: Widerstehen chloridinduzierter Korrosion und Erosion in Marineantrieben und Offshore-Energieerzeugungssystemen.

• Hilfskraftanlagen (APUs): Liefern zuverlässige Leistung in Luftfahrt-APU-Systemen und balancieren thermische Ermüdung und Oxidationsstabilität.

CNC-Bearbeitungslösung für Inconel 625 Turbinenschaufeln

1. Rohlingvorbereitung: Schaufeln werden im Feinguss- oder Schmiedeverfahren nahe der Endform hergestellt, um Materialabtrag zu minimieren und die Kornausrichtung zu verbessern.

2. Werkstückspannung und Aufspannung: Maßgeschneiderte Spannvorrichtungen und Mehrachsen-Aufspannsysteme verhindern Verzug und gewährleisten wiederholbare Positionierung für komplexe Profile.

3. Werkzeugauswahl: Hochleistungs-Hartmetallwerkzeuge mit TiAlN-Beschichtungen werden eingesetzt, um Wärme und Werkzeugverschleiß beim Schneiden von gehärtetem Inconel 625 zu beherrschen.

4. Schruppbearbeitung: Hochdruckkühlmittel und niedrige Schnittgeschwindigkeiten (~30–60 m/min) während des Schruppprofiliierens reduzieren die Kaltverfestigung.

5. Schlichtbearbeitung: 5-Achsen-CNC-Fräsen gewährleistet Tragflächengeometrie innerhalb von ±0,01 mm und eine Oberflächengüte unter Ra 1,6 µm für aerodynamische Effizienz.

6. Bohren und EDM: Filmkühlbohrungen und Wurzelverriegelungsmerkmale werden mittels Mikro-EDM oder Hochgeschwindigkeitsbohren mit CBN-Werkzeugen hergestellt.

7. Spannungsarmglühen: Optionale wärmebehandlungsbasierte Nachbearbeitung zur Beseitigung von Eigenspannungen vor der Endprüfung.

8. Prüfung und Qualitätskontrolle: CMM-Prüfung verifiziert die Schaufelgeometrie; die Oberflächenintegrität wird durch Eindringprüfung und Röntgen-ZfP bewertet.

Ergebnisse und Validierung

1. Maßgenauigkeit: Erreichte Toleranz von ±0,01 mm für Wurzelpassung, Tragflächenstärke und Hinterkantengeometrie.

2. Oberflächenqualität: Endgültige Oberflächenrauheit von Ra ≤1,6 µm verbesserte den Turbinenwirkungsgrad und reduzierte den Widerstand.

3. Mechanische Integrität: Keine unter der Oberfläche liegenden Defekte oder Risse in der ZfP-Prüfung beobachtet; Ermüdungslebensdauer unter simulierten Betriebslasten verlängert.

4. Thermische Zyklusprüfung: Schaufeln behielten nach 1000 thermischen Zyklen von Umgebungstemperatur auf 950°C ihre Maßstabilität.

5. Korrosionsbeständigkeit: Hervorragende Leistung in simulierten Abgas- und Salzwasserumgebungen ohne Nachweis von Lochfraß oder Erosion.

Häufig gestellte Fragen

1. Welche Herausforderungen sind mit der Bearbeitung von Inconel 625 Turbinenschaufeln verbunden?

2. Wie erreicht Neway AeroTech enge Toleranzen in der Tragflächengeometrie?

3. Können Inconel 625 Schaufeln mit Wärmedämmschichten (TBC) oder Korrosionsschutzschichten beschichtet werden?

4. Welche Branchen profitieren am meisten von Inconel 625 Turbinenschaufelanwendungen?

5. Welche Prüfmethoden werden verwendet, um die Qualität von Inconel-Schaufeln nach der Bearbeitung zu verifizieren?
