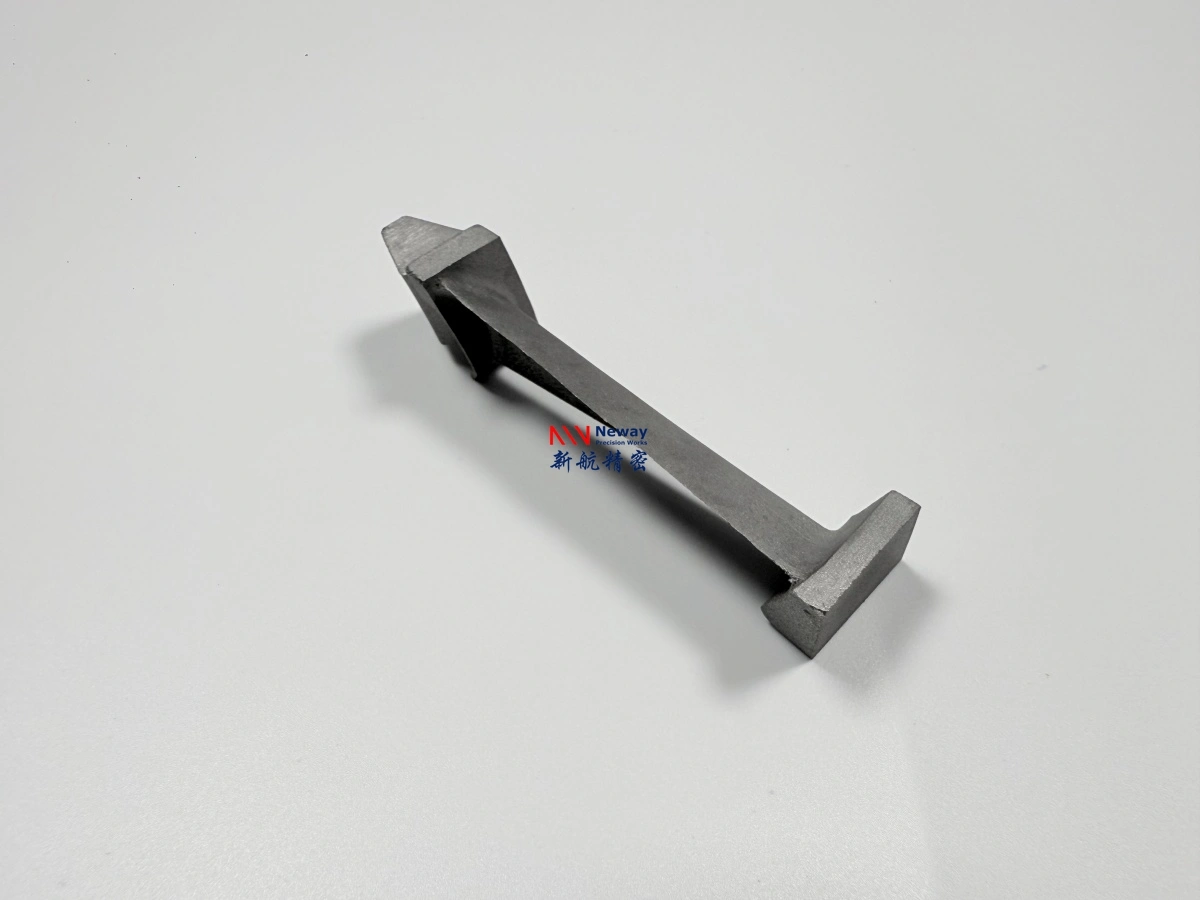

Wachsmuster-3D-Druck für Prototypen von Turbinen im Feingussverfahren

Der 3D-Druck von Wachsmustern für Prototypen von Turbinen im Feingussverfahren ist nützlich, wenn ein Käufer eine kleine Anzahl gießbarer Muster benötigt, bevor er in Hartwerkzeuge investiert. Der Wert liegt nicht allein im gedruckten Muster. Der Käufer muss wissen, ob die Mustergeometrie, das Schrumpfungsmaß, der Oberflächenzustand, der Anschnittplan, das Schalenverhalten, die Gusslegierung, das Bearbeitungszugabe und der Prüfplan einen verwendbaren Superlegierungs-Prototyp unterstützen können. Ein gedrucktes Muster kann das frühe Prozesslernen verkürzen, muss jedoch weiterhin als Teil einer Angebotsanfrage (RFQ) für Feinguss geprüft werden.

NewayAeroTech kann Turbinen-Prototypprojekte durch 3D-Druck-Service, Vakuum-Feinguss, Hochtemperatur-Superlegierungsguss, CNC-Bearbeitung von Superlegierungen sowie Materialprüfung und -analyse bewerten. Das Projekt sollte eine zeichnungsbasierte Fertigung nach Kundenspezifikation bleiben, wobei der Käufer die Verantwortung für die endgültige Designfreigabe und die Anwendungszulassung trägt.

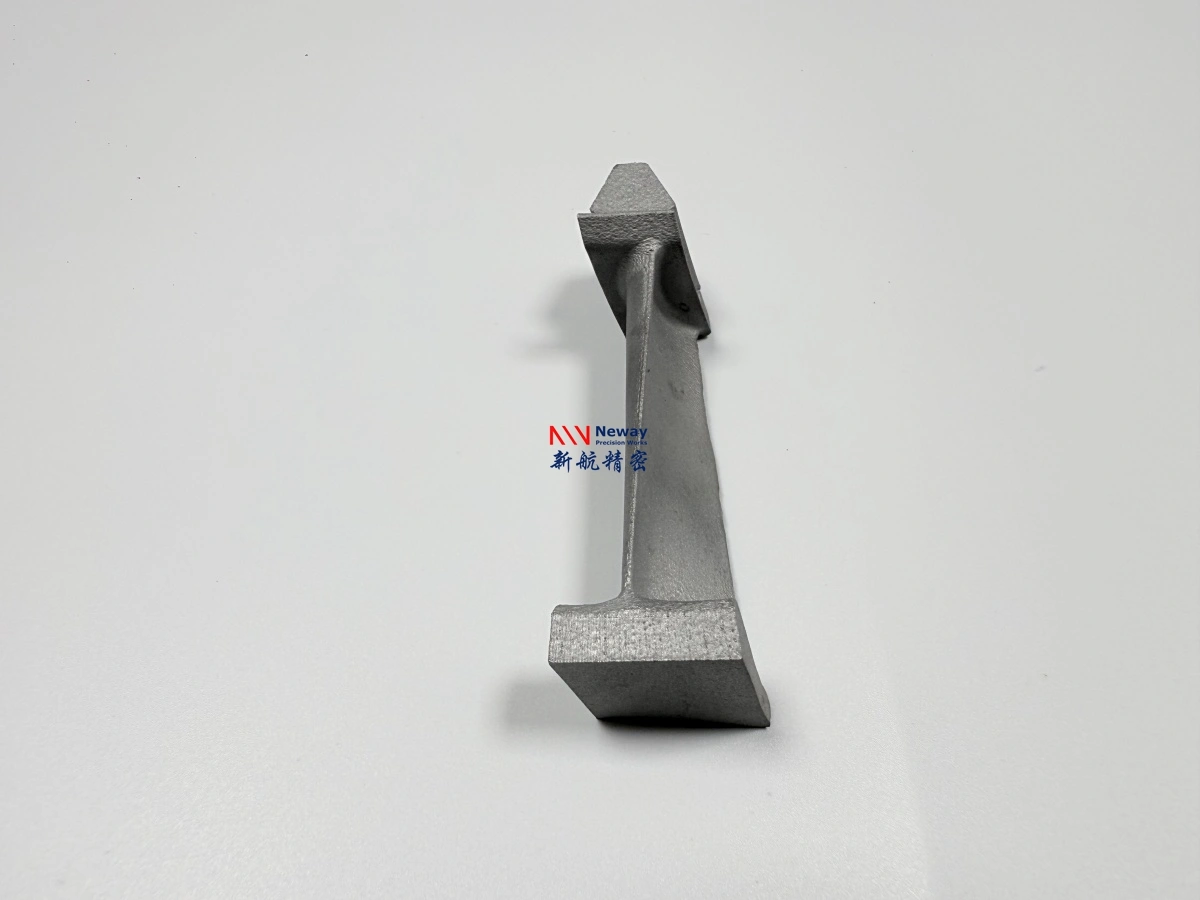

Wann gedruckte Muster zur Angebotsanfrage (RFQ) passen

Für diese RFQ sollten Käufer zunächst entscheiden, warum ein gedrucktes Muster benötigt wird. Es kann für einen Turbinenschaufel-Rohling, ein Leitschaufelsegment, eine Abdeckung, einen Hitzeschild, ein Merkmal der Brennkammer oder einen kleinen Prototyp des heißen Gaswegs nützlich sein, wenn der Käufer vor der Produktionswerkzeugherstellung Feedback zum Prozessweg benötigt. Es passt möglicherweise nicht, wenn die Geometrie bereits eingefroren ist, die Produktionsmenge hoch ist und dedizierte Werkzeuge eindeutig stabiler und wirtschaftlicher sind.

Der Weg über gedruckte Muster sollte als Prototypenweg behandelt werden. Er kann bei der Überprüfung der Geometrie, der Gießbarkeit, der Bearbeitungszugabe und des Risikos beim Erstteil helfen. Er sollte nicht als Abkürzung dargestellt werden, die normale Gusstechnik überflüssig macht. Der Lieferant benötigt weiterhin Informationen zur Legierung, zum Lieferzustand, zum Toleranzziel, zum Umfang der Nachbearbeitung und zu den Prüfaufzeichnungen, bevor er beurteilen kann, ob die Mustermethode das gewünschte Turbinenbauteil unterstützt.

Musterdaten vor dem Druck

Der Käufer sollte nicht nur ein CAD-Modell des fertigen Teils senden und erwarten, dass das gedruckte Muster Gusszugaben löst. Feinguss erfordert eine Überprüfung von Schrumpfung, Anschnittkontaktflächen, Schalenstützung, der Verwendung von Keramikkernen (falls vorhanden) und Bearbeitungszugabe. Ein Turbinenprototyp benötigt möglicherweise ein Mustermodell, das sich vom Modell des Endteils unterscheidet. Der Lieferant muss wissen, ob NewayAeroTech die Musterkompensation überprüfen oder nur basierend auf der vom Käufer bereitgestellten Mustergeometrie drucken soll.

Die RFQ sollte die Zeichnungsautorität identifizieren. Wenn der Käufer ein gebrauchtes Muster bereitstellt, sollte das abgenutzte Muster nicht ohne technische Überprüfung direkt in ein Muster umgewandelt werden. Verschleiß, Oxidation, Beschichtungsreste, Verformungen und vorherige Bearbeitungen können die ursprüngliche Form verzerren. Der Käufer sollte angeben, welche Abmessungen aus einer genehmigten Zeichnung stammen und welche nur als Referenzen für die Prototypendiskussion dienen.

Gusszugabe und Oberflächenzustand

Ein gedrucktes Muster muss die vom Käufer benötigte Gussoberfläche unterstützen. Schichtmarkierungen des Musters, Oberflächenvorbereitung, Kantenzustand, lokale Wandstärken und feine Merkmale können die Schale und den endgültigen Guss beeinflussen. Der Käufer sollte fragen, welche Oberflächen als Prototypnachweis akzeptabel sind und welche Oberflächen nach dem Guss bearbeitet oder fertiggestellt werden müssen. Ein Prototyp mit rauen Oberflächen kann zwar für das Prozesslernen nützlich sein, reicht aber möglicherweise nicht für Montage- oder Strömungstests aus.

Die Bearbeitungszugabe sollte definiert werden, bevor das Muster gedruckt wird. Wenn der endgültige Turbinenprototyp bearbeitete Wurzelflächen, Plattformen, Dichtflächen, Montageflächen, Bohrungen oder Strömungswegoberflächen benötigt, müssen das Muster und der Gussweg genügend Zugabe belassen. Wenn der Prototyp nur zur Passüberprüfung dient, können verschiedene Oberflächen rau belassen werden. Diese Entscheidungen beeinflussen die Kosten für Druck, Guss, Bearbeitung und Prüfung.

Kleinserienweg vom Muster zum Guss

Das gedruckte Muster ist nur der erste sichtbare Schritt. Eine nützliche RFQ beschreibt den gesamten Prototypenweg: Musterdruck, Musterfertigstellung, Montage zu einem Anschnittsystem, Schalenaufbau, Auswachs- oder Ausbrennverhalten, Legierungsguss, Entkernen, Wärmebehandlung, HIP (Heißisostatisches Pressen) falls erforderlich, Bearbeitung, Prüfung und Erstteilbewertung. Jeder Schritt kann ein anderes Risiko aufdecken. Ein Muster, das gut druckt, benötigt möglicherweise dennoch eine Anpassung des Gusswegs, wenn die Legierung, die Wandstärke oder der Anschnittplan nicht geeignet sind.

Käufer sollten den Lieferanten auffordern, die einmalige technische Überprüfung von der Preisgestaltung für wiederholte Muster zu trennen. Eine erste Prototypencharge kann zusätzliche Überprüfungen, mehr Inspektionen oder zerstörende Tests umfassen. Eine spätere Kleinserie kann einen engeren Prüfplan verwenden, wenn das Erstteil die Hauptrisiken bezüglich Geometrie und Guss bereits geklärt hat. Diese Unterscheidung hilft zu vermeiden, ein Lernangebot mit einem Wiederholungsangebot zu vergleichen.

Prototyp versus Produktionswerkzeug

Gedruckte Muster können Käufern helfen, vorzeitige Werkzeuginvestitionen zu vermeiden, sie sollten jedoch Werkzeugentscheidungen nicht dauerhaft ersetzen. Wenn sich eine Turbinenkomponente von der Musterprüfung zur Serienproduktion bewegt, sollten Käufer und Lieferant entscheiden, wann Hartwerkzeuge, dedizierte Wachsformen oder ein anderer stabiler Weg notwendig werden. Die Entscheidung hängt von der Menge, Wiederholbarkeit, Maßhaltigkeit, Musterkosten, Oberflächenanforderung und den Prüfergebnissen des Erstteils ab.

Die RFQ sollte fragen, welche Beweise den nächsten Prozessschritt auslösen. Wenn der Prototyp die Gießbarkeit und die Bearbeitungszugabe bestätigt, kann ein Produktionswerkzeug gerechtfertigt sein. Wenn der Prototyp Verzerrungen oder Oberflächenprobleme aufdeckt, sollte mit dem Werkzeug gewartet werden, bis die Geometrie oder der Prozessweg korrigiert ist. Eine Lieferantenantwort ist nützlicher, wenn sie diesen Entscheidungsweg enthält, anstatt nur ein gedrucktes Mustermuster anzubieten.

Käufer sollten auch definieren, welche Prototypenerkenntnisse Änderungen an der Produktionszeichnung zulassen. Ein Guss aus einem gedruckten Muster kann eine fragile Lippe, ein Speiseproblem in der Nähe einer Plattform oder eine Oberfläche aufdecken, die mehr Bearbeitungszugabe benötigt. Diese Erkenntnisse sind nur nützlich, wenn der Käufer einen Überprüfungsweg für Modelländerungen hat. Ohne diesen Weg kann sich derselbe Defekt wiederholen, wenn das Projekt in die Werkzeugphase übergeht.

Prüfung von gegossenen Prototypen aus gedruckten Mustern

Die Prototypenprüfung sollte dem Lernziel des Käufers entsprechen. Ein KMG (Koordinatenmessgerät) kann Zugabe, Bezugspunkte, Tragflächen- oder Strömungswegschnitte, Montageflächen und bearbeitete Merkmale prüfen. FPI (Flüssigkeits-Eindringprüfung) kann Hinweise auf Guss- oder bearbeitete Oberflächenfehler überprüfen. Röntgen oder CT können eingesetzt werden, wenn innere Dichtigkeit, Wandstärke oder verborgene Durchgänge die Prototypenentscheidung beeinflussen. Chemische Verifizierung und Wärmebehandlungsunterlagen können erforderlich sein, wenn das Prototypenmaterial den vorgesehenen Superlegierungsweg repräsentieren muss.

Der Käufer sollte Aufzeichnungen für Erstteile und Aufzeichnungen für Wiederholungschargen separat definieren. Ein Prototyp aus einem gedruckten Muster benötigt möglicherweise eine zusätzliche Prüfung, um Prozessrisiken zu verstehen. Spätere Muster benötigen möglicherweise nicht jeden explorativen Datensatz, wenn der Prozessweg stabil ist und vom Käufer akzeptiert wurde. Diese Trennung verhindert, dass die RFQ entweder zu leichtgewichtig für das Lernen oder zu teuer für einen einfachen Machbarkeitstest wird.

RFQ-Daten für gedruckte Muster-Turbinenprototypen

Senden Sie die 2D-Zeichnung, das 3D-Modell des fertigen Teils, das Mustermodell (falls verfügbar), die Materialgüte, die erwartete Probenmenge, den Zweck des Prototyps, den Lieferzustand, die zu bearbeitenden Oberflächen, die Zugabe, die Erwartung an den Gussprozess, die Anforderung an die Wärmebehandlung, die HIP-Anforderung (falls vorhanden), die Prüfaufzeichnungen und den Entscheidungsplan für das Erstteil. Wenn der Käufer einen späteren Produktionsweg wünscht, fügen Sie die geschätzte Folgemenge und die Bedingungen hinzu, die vor der Werkzeugherstellung erfüllt sein müssen.

NewayAeroTech kann gedruckte Muster- und Feinguss-Prototypenwege überprüfen, wenn Käufer definieren, was sie aus dem Muster lernen möchten. Eine klare RFQ trennt Musterdruck, Gussmachbarkeit, Bearbeitungszugabe, Prüfnachweise und Werkzeugentscheidungen. Dies gibt dem Lieferanten genügend Informationen, um einen Turbinen-Prototypenweg anzubieten, anstatt das gedruckte Muster als isolierten Einkaufsposten zu behandeln.
