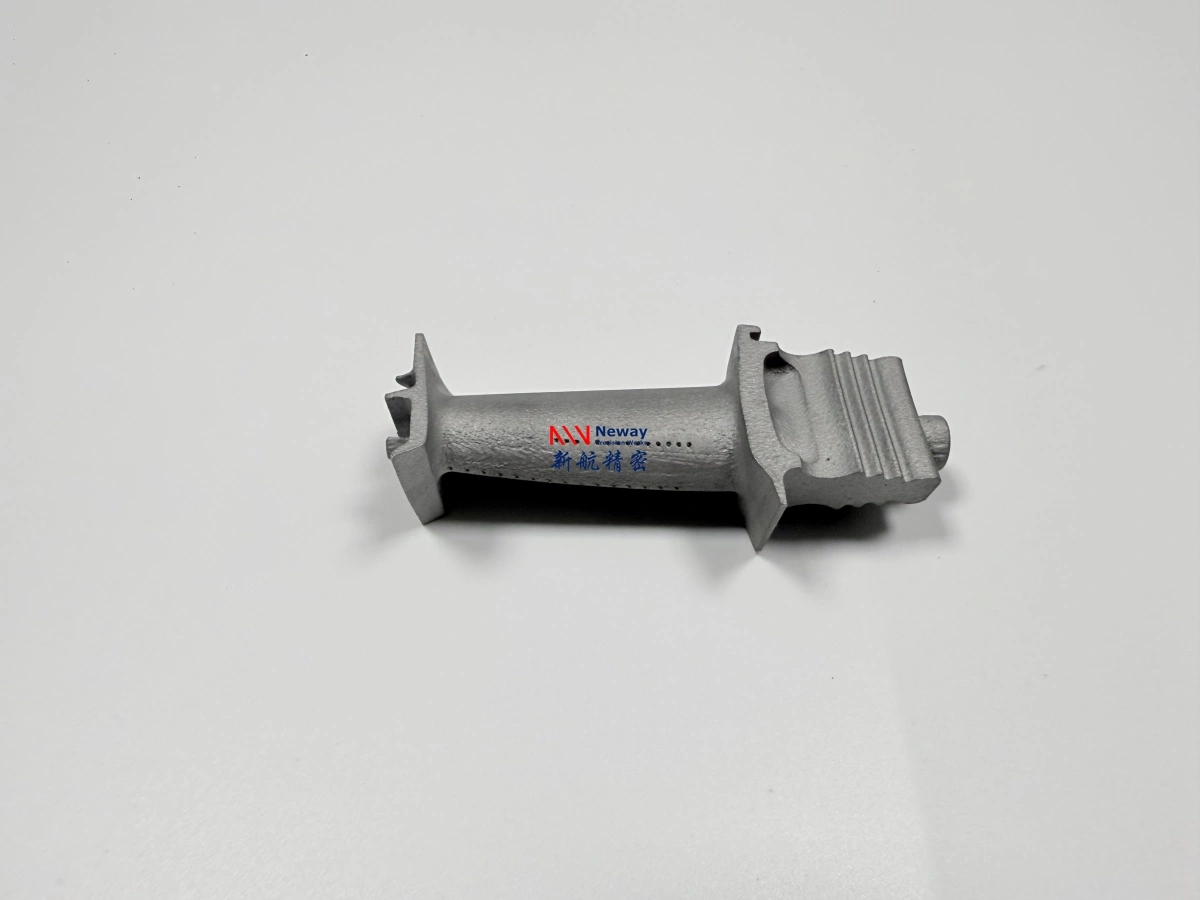

Herstellung von Turbinendüsen-Reparaturteilen: Grenzziehung für MRO-Käufer

Die Herstellung von Turbinendüsen-Reparaturteilen für MRO-Käufer sollte damit beginnen, festzulegen, was die gebrauchte Probe nachweisen kann und was nicht. Eine abgenutzte Düse, ein beschädigtes Segment oder ein ausgebautes Heißteil können nützliche Hinweise auf Geometrie, Material, Beschichtung sowie Montagereferenzen liefern. Sie sollten jedoch ohne Überprüfung nicht als endgültige Konstruktionsgeometrie behandelt werden. Verschleiß, Oxidation, Beschichtungsrückstände, Erosion, Verformung, Rissreparatur und vorherige Bearbeitung können die Oberflächen verändern, die ein Lieferant bei der Probenprüfung sieht.

NewayAeroTech kann kundenspezifische Anfragen zur Herstellung von Turbinendüsen für Stromerzeugung und industrielle Gasturbinen-MRO-Projekte prüfen, wenn Käufer Zeichnungen, Proben, Fotos, Materialdaten, Stückzahlen und Prüfanforderungen bereitstellen. Die Arbeit eignet sich für probenbasierte kundenspezifische Fertigung, wenn der Käufer eine klare Grenze zwischen Reverse Review, Gieß- oder Bearbeitungsroute, Erstmusterprüfung und Endabnahme akzeptiert. Es handelt sich nicht um ein Versprechen, originales Markeninventar zu liefern oder ohne die Spezifikationen des Käufers über die Endabnahme zu entscheiden.

Verschlissene Düsen nicht als endgültige Konstruktionsgeometrie anbieten

Bei dieser RFQ sollten Käufer identifizieren, welche Oberflächen der gebrauchten Düse zuverlässige Referenzen sind und welche Oberflächen durch den Betrieb beschädigt wurden. Strömungspfad-Oberflächen können erodiert sein. Dichtungsflächen können abgenutzt oder geläppt sein. Die Beschichtung kann in einigen Bereichen fehlen und in anderen dick sein. Montagebereiche können verformt sein. Ein Riss oder eine frühere Reparatur kann die lokale Geometrie verändern. Ein Angebot, das direkt auf der Probe basiert, kann den falschen Zustand kopieren, wenn diese Oberflächen vor der Messung nicht getrennt werden.

Fotos sollten die vollständige Komponente, Nahaufnahmen von Schadensbereichen, den Beschichtungszustand, Montagemerkmale und alle zusammengehörigen Montageflächen zeigen. Falls eine Zeichnung existiert, markieren Sie, welche Probenmaße mit der Zeichnung übereinstimmen und welche bestätigt werden müssen. Falls keine Zeichnung vorhanden ist, sollte die erste Lieferantenantwort ein Probenprüfplan und eine Liste fehlender Informationen sein, anstatt eines endgültigen Produktionspreises.

Die Grenze des Reparaturteils vor dem Reverse Engineering definieren

Der Käufer sollte definieren, ob es sich bei der Anfrage um ein Reverse Review, einen Prototypguss, eine ersatzteilartige kundenspezifische Fertigung, die Bearbeitung eines Rohlings oder die Prüfung einer MRO-Probe handelt. Dies sind unterschiedliche Leistungsumfänge. Ein Reverse Review kann Messung, Materialbestätigung und Risikohinweise umfassen. Die Prototypenfertigung kann ein Erstmuster mit begrenzter Stückzahl beinhalten. Die Kleinserienfertigung erfordert in der Regel eine stabile Zeichnung, zugelassenes Material und einen Prüfplan. Von NewayAeroTech sollte nicht erwartet werden, eine unklare Probe direkt in einen Serienauftrag umzuwandeln.

Die Grenze des Reverse Engineering sollte auch festlegen, was der Lieferant ableiten darf und was vom Käufer genehmigt werden muss. Ein Lieferant kann die Geometrie messen, Materialnachweise prüfen, Fertigungszugaben vorschlagen und Prüfanforderungen identifizieren. Er sollte jedoch nicht ohne die Abnahmeanforderungen des Käufers über die endgültige Konstruktionsfreigabe, die Anwendungszulassung oder die Austauschbarkeit eines kritischen Bauteils entscheiden. Diese Grenze hält die MRO-Fertigung praktikabel und konform mit der technischen Kontrolle des Käufers.

Material- und Beschichtungsnachweise, die Käufer aus Proben gewinnen sollten

Material- und Beschichtungsnachweise sollten gesammelt werden, bevor die Probe gereinigt, geschnitten oder bearbeitet wird. Eine Turbinendüse kann je nach ursprünglicher Konstruktion Nickel- oder Kobalt-Superlegierungsguss, Wärmebehandlung, oxidationsbeständige Beschichtung, Wärmedämmschicht (TBC) oder lokale Oberflächenbehandlung verwenden. Eine gebrauchte Probe kann Oxidationsprodukte, Beschichtungsrückstände, Ablagerungen und thermische Einflüsse enthalten. Diese können nützliche Nachweise sein, wenn die RFQ die richtige Prüfung verlangt.

Käufer sollten festlegen, ob chemische Analyse, Metallographie, Beschichtungsdickenprüfung, Härteprüfung, FPI, Röntgen, CT oder REM-Prüfung erforderlich sind. Wenn NewayAeroTech mit der Herstellung eines kundenspezifischen Düsenteils beauftragt wird, sollten die Materialnachweise an die Anforderung des Käufers gebunden sein und nicht aus dem Aussehen abgeleitet werden. Falls eine Beschichtung erforderlich ist, sollte der Käufer angeben, ob NewayAeroTech nur den Guss, die Bearbeitung plus Beschichtungsvorbereitung oder ein umfassenderes Nachbearbeitungspaket mit Wärmedämmschicht anbieten soll, wenn spezifiziert.

Der Käufer sollte auch entscheiden, ob die Beschichtung Teil der zu reproduzierenden Konstruktion, eine vor der Messung zu entfernende Schädigung oder ein optionaler späterer Prozess ist. Diese Entscheidungen ändern die Probenvorbereitung und -messung. Eine dicke verbleibende Beschichtung kann die Grundmetallgeometrie verbergen, während eine abgetragene Oberfläche möglicherweise nicht mehr die ursprüngliche Beschichtungsgrenze zeigt. Die RFQ sollte angeben, welcher Zustand für die Messung und welcher für die Lieferung erforderlich ist.

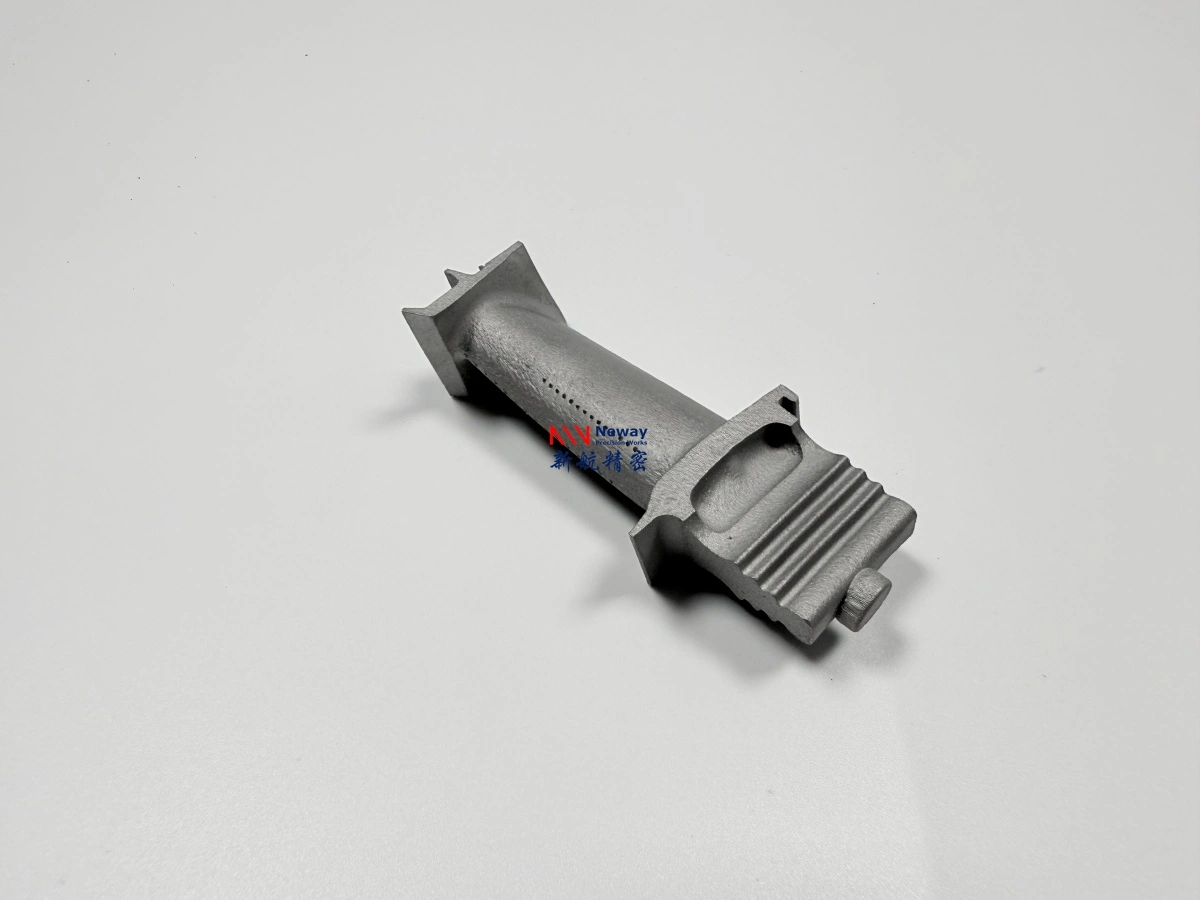

Erstmusterprüfung für die Fertigung von Turbinendüsen-Ersatzteilen

Die Erstmusterprüfung gibt dem Käufer einen kontrollierten Kontrollpunkt zwischen Probenprüfung und Serienfertigung. Bei einem MRO-Düsenteil sollte das Erstmuster nicht nur nach optischer Ähnlichkeit beurteilt werden. Der Prüfplan sollte Geometrie, kontrollierte Oberflächen, Materialnachweise, Guss- oder Bearbeitungsqualität, Beschichtungsbereitschaft und montagekritische Merkmale umfassen. KMG kann Bezüge, Dichtungsflächen und Montageflächen vergleichen. FPI kann Oberflächenanzeigen screenen. Röntgen oder CT können für innere Gussfehler erforderlich sein. Materialprüfungen können die Legierungsbestätigung unterstützen.

Das Erstmuster sollte auch zeigen, ob die gewählte Route stabil genug für weitere Teile ist. Eine Gussroute kann eine Anpassung von Angusssystem, Aufmaß oder Wärmebehandlung erfordern. Eine bearbeitete Route kann eine Änderung von Vorrichtung oder Bezug erfordern. Ein beschichtungsbereites Teil kann eine Überprüfung der Oberflächenvorbereitung erfordern. Käufer sollten vor der Auftragserteilung entscheiden, welche Erstmusterbefunde zur Abnahme, Überarbeitung, zusätzlichen Prüfung oder einem weiteren Prototypen führen.

Bei probenbasierter Düsenarbeit sollte die Erstmusterabnahme an die rekonstruierte Zeichnung gekoppelt sein, nicht an die optische Ähnlichkeit mit einer abgenutzten Probe. Wenn das Erstmuster einem beschädigten Merkmal zu genau entspricht, kann es Betriebsverschleiß anstelle der Konstruktionsabsicht reproduzieren. Wenn es von der Probe abweicht, muss der Käufer wissen, ob diese Abweichung auf die beabsichtigte Design-Rückgewinnung, Fertigungszugabe oder einen Lieferantenfehler zurückzuführen ist. Klare Prüfnotizen verringern diese Unklarheit.

RFQ-Checkliste für MRO-Turbinendüsenteile

Ein angebotsreifes MRO-Turbinendüsenpaket sollte die gebrauchte Probe, Fotos, ggf. eine Zeichnung, Anwendungshinweise, Stückzahl, Materialhinweise, Beschichtungszustand, Hinweise auf beschädigte Oberflächen, geforderten Lieferzustand und Prüfstandard enthalten. Wenn der Käufer mehrere Proben hat, sollte jede beschriftet und erläutert werden, welche Probe am besten erhalten ist. Falls eine Probe zurückgegeben werden muss, sollte dies vor der Planung zerstörender Prüfungen angegeben werden.

Der Käufer sollte auch kommerzielle und technische Erwartungen getrennt definieren. Ein schneller Preis ist nicht hilfreich, wenn er annimmt, dass die verschlissene Probe korrekt ist. Eine nützliche Lieferantenantwort kann mit Fragen zu Geometrie, Material, Beschichtung und Prüfung beginnen. NewayAeroTech kann prüfen, ob Vakuumfeinguss, CNC-Bearbeitung, Materialprüfung, TBC-Vorbereitung und Nachbearbeitungsunterstützung in die Grenzen der kundenspezifischen Düsenfertigung passen, aber die Endabnahme sollte auf dem technischen Paket des Käufers basieren.

Wenn keine Zeichnungen verfügbar sind, sollte die RFQ eine gestufte Antwort anfordern. Phase 1 kann die Probe, Schadenskarte, Materialhinweise und den Messplan prüfen. Phase 2 kann die fertigbare Zeichnung und den Prüfbaseline definieren. Phase 3 kann ein Erstmuster oder eine Kleinserie anbieten. Dieser gestufte Ansatz ist langsamer als eine reine Preisantwort, gibt MRO-Käufern aber eine klarere Fertigungsgrenze.

Senden Sie die Probe, Fotos, Zeichnung falls vorhanden, Material- oder Beschichtungsnachweise, Stückzahl, Lieferzustand und Prüfanforderungen. NewayAeroTech kann die Fertigungsgrenze für MRO-Turbinendüsenteile prüfen und vor der Kleinserienbesprechung eine Erstmusterroute empfehlen.
