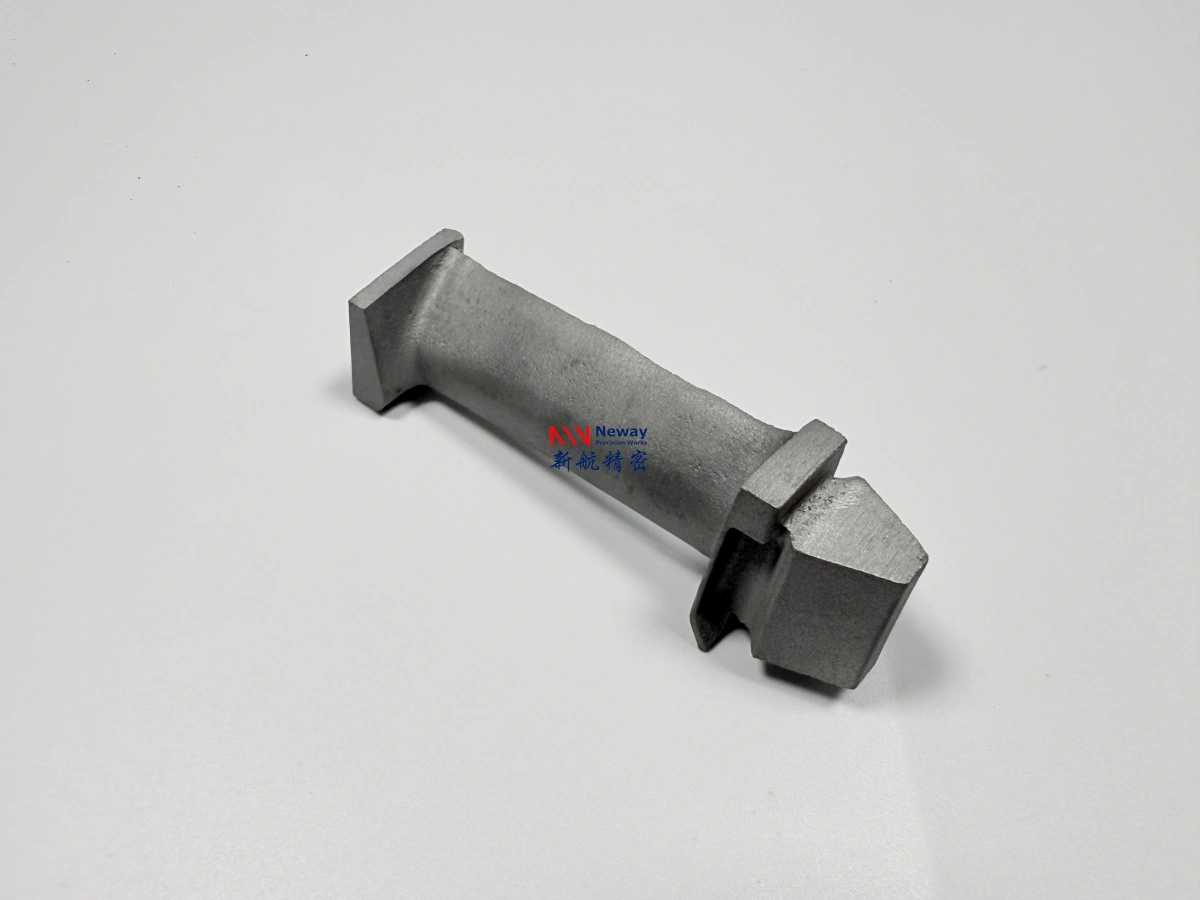

IN792DS 定向铸造涡轮叶片制造检查清单

工艺路线评审前的 IN792DS 材料批准

针对叶片几何形状的定向铸造工艺路线

热处理和后处理停止点

DS 叶片的晶粒结构和缺陷证据

IN792DS 叶片 RFQ 的供应商检查清单

DS 叶片批准的首件边界

发送用于 IN792DS 叶片制造的 RFQ 数据

工艺路线评审前的 IN792DS 材料批准

针对此 RFQ，买方应首先确认图纸是否已固定使用 IN792DS 材料。如果该合金是强制要求的，供应商应专注于定向铸造的可行性、热处理、加工余量和检测记录。如果 IN792DS 仅是候选合金之一，买方应要求提供可制造性评论和风险评估，然后通过自身的工程评审做出材料决策。供应商不应将材料替代视为采购捷径。

材料注释应包括牌号拼写、任何买方标准、热处理状态、替代限制以及所需文件。IN792DS 在报价中应作为受控材料和工艺路线包出现，而非随意的合金标签。如果提供了样品叶片，买方应说明该样品是参考件、磨损的服务件还是经批准的几何形状来源。

材料问题	供应商评审	买方决策
图纸上固定为 IN792DS	报价包含 DS 工艺路线、热处理、加工及检测证据。	确认牌号、验收规则和交付状态。
IN792DS 作为候选材料	针对叶片几何形状评论铸造性能和工艺路线风险。	在订单发布前批准最终材料。
提供了遗留样品	检查磨损、氧化、变形和缺失的设计数据。	决定该样品是作为参考还是设计依据。

针对叶片几何形状的定向铸造工艺路线

涡轮叶片通常不仅仅是一个翼型。RFQ 应标记翼型、平台、圆角、密封面、安装特征、流道表面以及任何与型芯相关的几何形状。必须针对这些特征审查定向凝固工艺，因为晶粒方向、壁厚过渡和平台几何形状会影响铸造风险。具有薄壁和厚重平台的叶片可能需要与简单测试样块不同的工装和检测讨论。

供应商应了解买方期望的是铸造毛坯、粗加工叶片还是成品叶片段。毛坯可能为买方加工留出余量。粗加工件可能包括基准准备和平台留量。成品方案可能包括热处理、最终加工、荧光渗透检测 (FPI)、X 射线或 CT 审查、三坐标测量机 (CMM) 报告以及晶粒结构证据。每种交付状态都会改变制造工艺路线。

叶片区域	DS 工艺路线关注点	RFQ 指令
翼型	壁厚控制、晶粒方向、表面状况和内部致密性。	标记关键表面和检测区域。
平台	热质量、变形、加工余量和密封面控制。	定义留量、基准和最终 CMM 尺寸。
密封面	平面度、加工顺序、涂层边界和检测时机。	说明表面光洁度和交付条件。
与型芯相关的特征	型芯偏移、通道堵塞和隐藏壁厚风险。	在需要的地方指定 X 射线或 CT 要求。

热处理和后处理停止点

IN792DS 叶片 RFQ 应在定价前将热处理纳入制造工艺流程。热处理会影响尺寸变动、微观结构和检测时机。如果热等静压 (HIP)、去应力或其他后处理是买方要求的一部分，这些步骤应在报价加工范围之前明确说明。在 required 热处理工序之前加工平台或密封面可能会导致返工或改变最终检测基准。

买方应定义停止点。可能在最终加工之前需要进行晶粒结构审查。FPI 可能需要在铸造后和再次在加工后进行。在从高风险区域去除加工余量之前，可能需要进行 X 射线或 CT 检测。CMM 报告应与决定装配或流道配合的表面相关联，而不是作为一个模糊的最终检测请求添加。

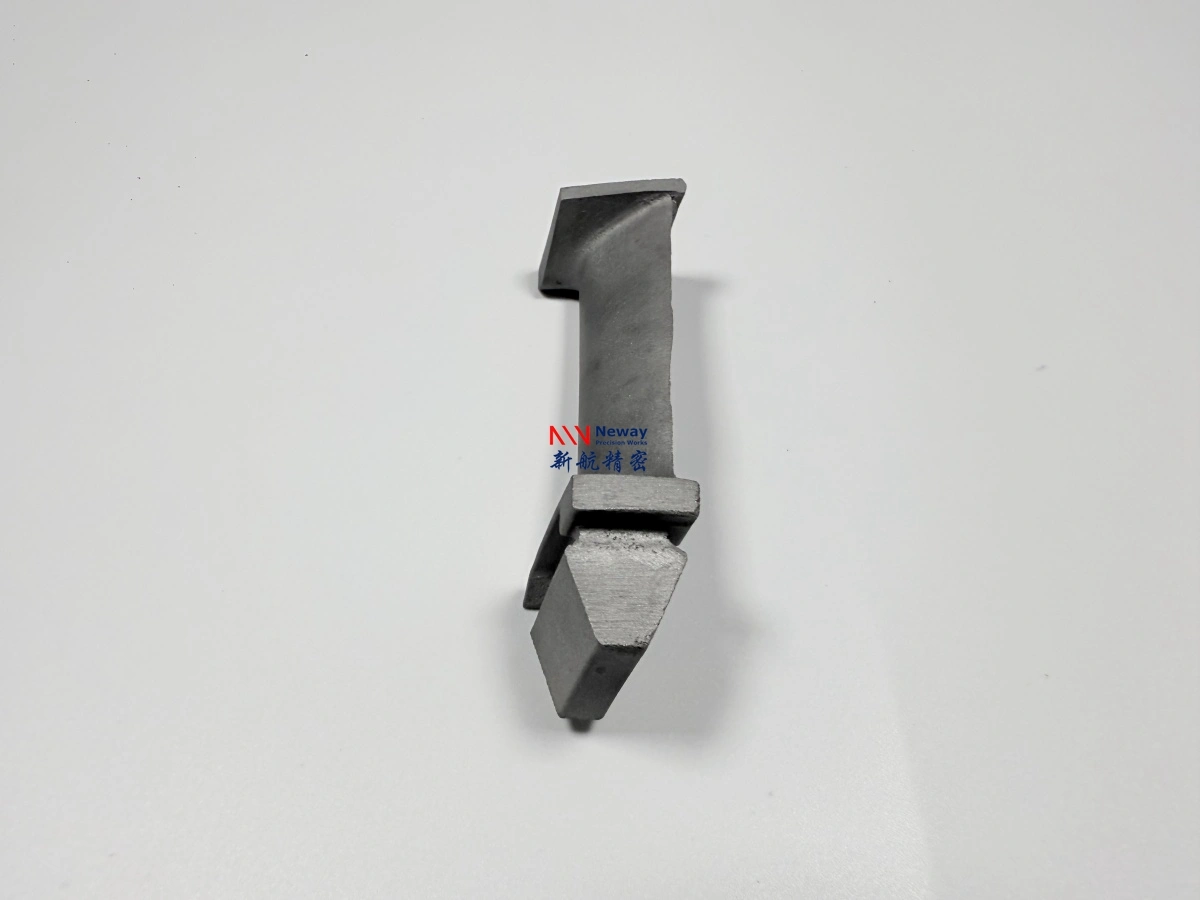

DS 叶片的晶粒结构和缺陷证据

DS 叶片的核心证据与普通等轴晶铸件不同。买方可能需要证明晶粒结构与预期的定向工艺路线一致，并且已经审查了与叶片几何形状相关的缺陷。晶粒相关问题、缩孔、热裂、表面指示、型芯偏移、壁厚变化和平台变形应作为不同的风险来处理。检测计划应指明方法及其所保护的特征。

当买方提供验收期望时，NewayAeroTech 可以报价检测记录。如果买方未定义证据要求，一家供应商可能仅报价目视检查，而另一家则报价 FPI、X 射线、CMM 和材料记录。这些报价是不可比的。检查清单应迫使供应商在评审前达成相同的证据边界。

证据项目	为何对 IN792DS 叶片重要	买方注释
晶粒结构审查	确认 DS 工艺路线正针对叶片要求进行控制。	说明验收依据和报告期望。
FPI（荧光渗透检测）	在铸造、热处理或加工后发现表面指示。	定义检测时机和拒收区域。
X 射线或 CT	审查内部致密性、型芯位置和隐藏几何形状风险。	标记关键壁厚和过渡区域。
CMM（三坐标测量）	验证平台、密封面、基准和装配几何形状。	列出报告尺寸，而不是要求所有特征。

IN792DS 叶片 RFQ 的供应商检查清单

有用的供应商回复应回答以下问题：叶片几何形状是否适合 DS 工艺路线，IN792DS 是否作为固定材料报价，存在哪些工装或首件风险，哪些表面需要加工余量，包含哪些热处理步骤，包含哪些检测，以及哪些内容不在供应商范围内。回复还应标记阻碍负责任报价的缺失数据。

在这些要点明确之前，买方应避免仅按单价比较供应商。排除晶粒证据、X 射线审查、热处理或加工基准的低报价可能不符合实际的叶片要求。较高的报价可能包含了首件验证所需的证据。检查清单使这些差异变得明确。

DS 叶片批准的首件边界

IN792DS DS 叶片的首件确认的不仅仅是形状。它应展示定向工艺路线是否能控制贯穿翼型和平台的晶粒结构，铸件是否有足够的余量用于密封面和基准加工，热处理工艺路线是否引起不可接受的变形，以及无损检测 (NDT) 证据是否回答了买方的放行问题。仅在最终加工后才接受的首件，会让买方较少了解是哪个工艺步骤造成了问题。

买方应说明当首件发现工艺路线问题时该如何处理。超出验收边界的晶粒证据可能会中止该工艺路线。局部表面指示可能在加工前触发审查。平台变形可能需要更改工装或余量。型芯偏移可能会改变检测计划。这些决策应在订购样品批次之前书面确定，否则供需双方可能会对首件是合格品、返工件还是学习样品产生分歧。

首件项目	请求的证据	下一批次前的决策
晶粒结构	与叶片图纸关联的 DS 工艺路线证据。	接受工艺路线或在重铸前修订工艺。
平台和密封留量	基准准备后的加工余量审查和 CMM 检测。	批准最终加工计划或调整留量。
内部致密性	针对标记的壁厚和过渡区域进行 X 射线或 CT 审查。	定义缺陷是可拒收的还是可评审的。
热处理变形	required 热处理前后的尺寸检查。	设定最终检测时机和加工顺序。

检查清单项目	通过条件	缺失的风险
材料和工艺路线	同时确认 IN792DS 和 DS 工艺路线。	供应商可能报价通用铸件。
叶片几何形状	分别审查翼型、平台、密封面和型芯特征。	关键区域可能被低估报价。
后处理范围	列出热处理、加工和检测时机。	首件后可能出现责任纠纷。
检测证据	晶粒、FPI、X 射线或 CT、CMM 和材料记录与特征挂钩。	供应商证据可能不支持买方放行。
