Fabricante de Palhetas Guia do Bocal para Motores Aeroespaciais e Componentes da Seção Quente de Tur...

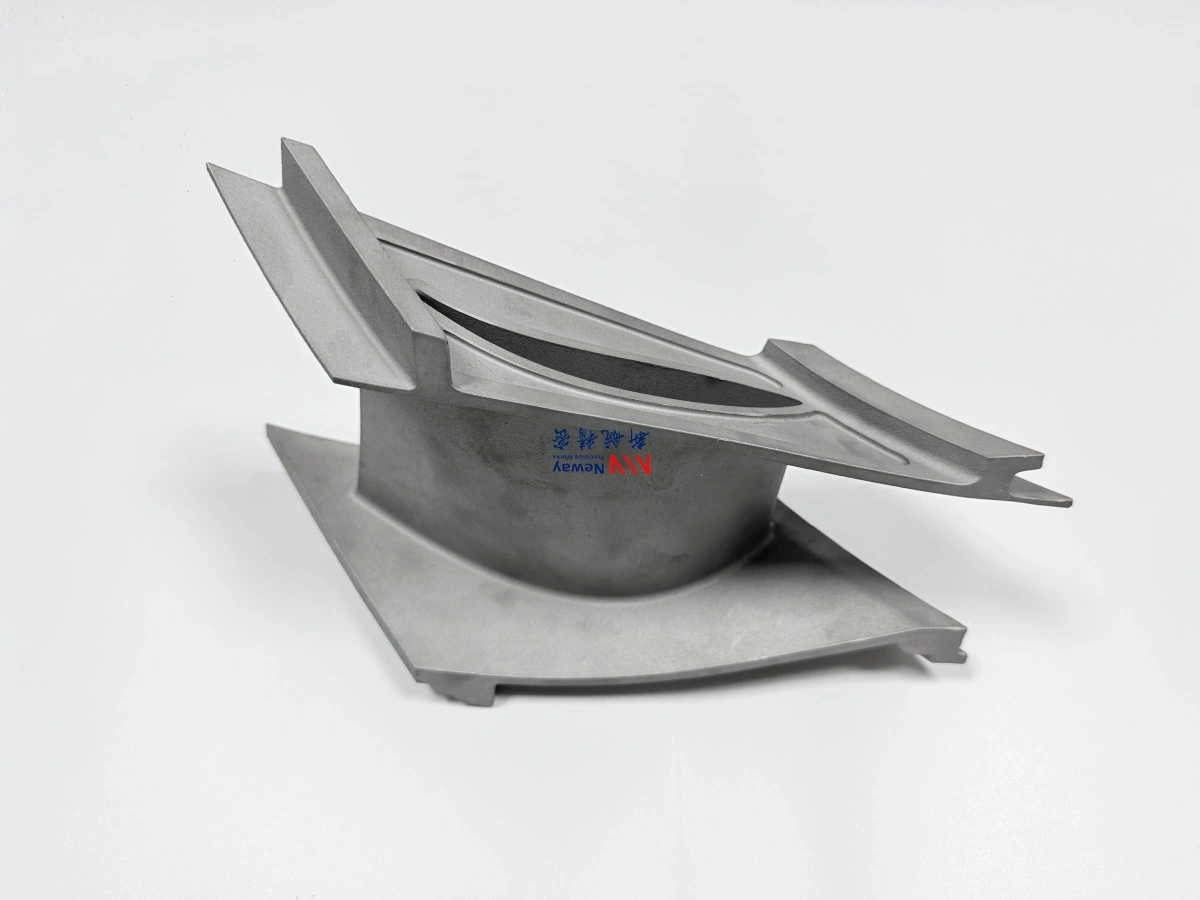

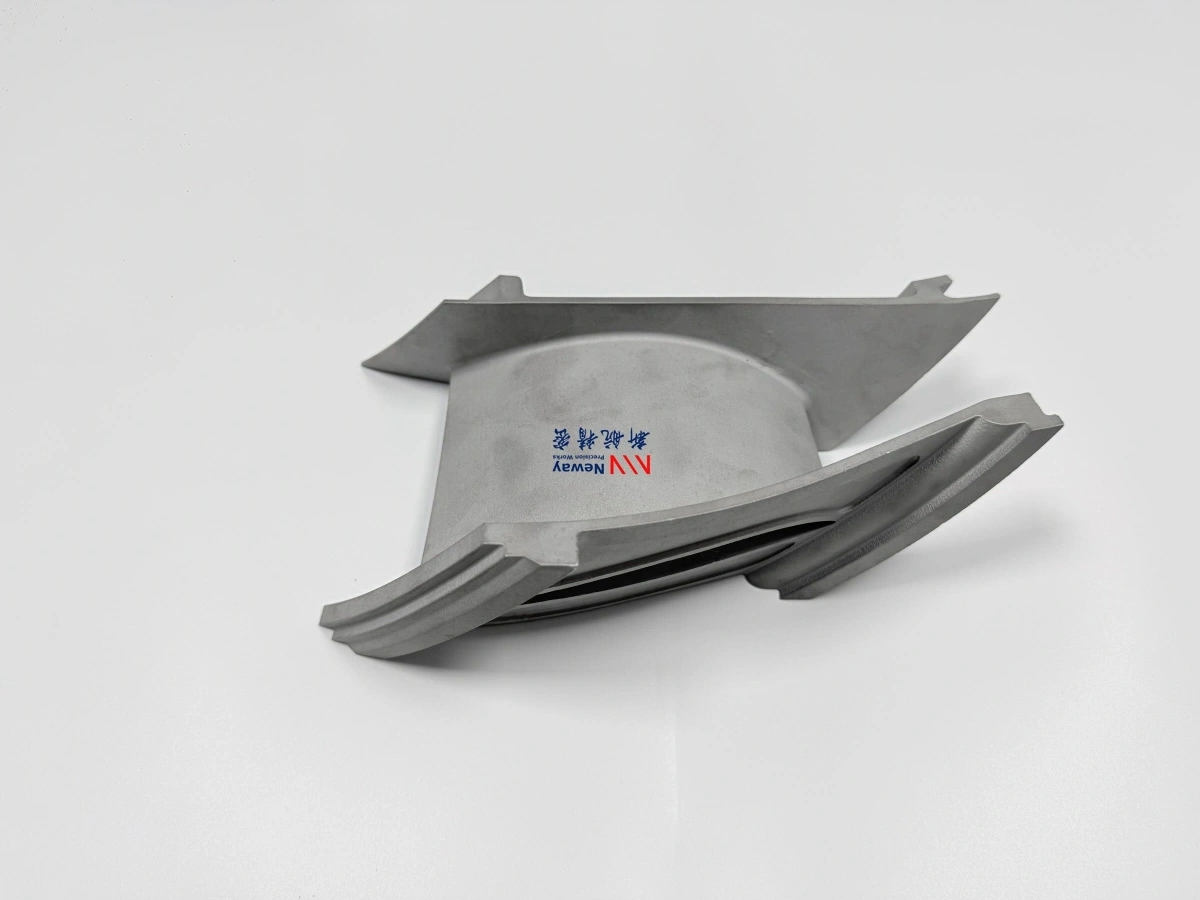

A NewayAeroTech fabrica palhetas guia do bocal personalizadas para motores aeroespaciais, turbinas de VANTs, motores de turbina de pequeno porte e projetos de desenvolvimento da seção quente aeroespacial. As palhetas guia do bocal, também chamadas de NGVs ou palhetas do estator, são componentes estacionários da seção quente que controlam o fluxo de gás de alta temperatura antes que ele alcance as pás rotativas da turbina.
Ao contrário das pás de motores de aeronaves, as NGVs não giram com o disco da turbina. Sua função principal é guiar a direção do gás, controlar a distribuição de velocidade e pressão, manter a área da garganta e suportar a eficiência do estágio da turbina. Para seções quentes de motores aeroespaciais e turbinas de VANTs, a fabricação de NGVs deve controlar o perfil do aerofólio, a área da garganta, as dimensões da plataforma, as superfícies de vedação, as referências de montagem, os furos de resfriamento, a geometria de parede fina e a estabilidade do material em altas temperaturas.
A NewayAeroTech apoia a fabricação de peças de superligas para aeroespacial e aviação através de fundição de superligas, usinagem CNC, EDM, tratamento térmico, pós-processamento e inspeção para componentes personalizados de NGV e palhetas do estator.
Resposta Direta: Fabricante de Palhetas Guia do Bocal para Motores Aeroespaciais e Turbinas de VANTs
A NewayAeroTech fabrica palhetas guia do bocal personalizadas para motores aeroespaciais, turbinas de VANTs, motores turbofan de pequeno porte, motores turbojato de pequeno porte e aplicações da seção quente de turbinas aeroespaciais. Dependendo do material, geometria, temperatura de serviço e requisito de inspeção, a rota de fabricação pode incluir fundição por cera perdida a vácuo, fundição de cristal equiaxial, fundição direcional, usinagem CNC, EDM, tratamento térmico, preparação de superfície e inspeção final.
Nosso suporte à fabricação personalizada de NGVs pode abranger:
Protótipos de palhetas guia do bocal para turbinas de VANTs
Componentes de palhetas para pequenos motores aeroespaciais
Fundição e usinagem de palhetas guia do bocal em superligas
Palhetas do estator de motores aeroespaciais e componentes de palhetas de turbina
Peças de teste de NGV de alta temperatura e produção em pequenos lotes
Peças de NGV de substituição ou engenharia reversa a partir de desenhos, amostras ou dados de digitalização
O objetivo é fabricar componentes de NGV com geometria controlada do caminho do gás, condição estável do material, características precisas da plataforma, estruturas de resfriamento confiáveis e documentação de inspeção.
Função das Palhetas Guia do Bocal nas Seções Quentes de Motores Aeroespaciais
As palhetas guia do bocal são instaladas antes das pás do rotor da turbina. Sua função é converter e direcionar o fluxo de gás de combustão para que as pás rotativas recebam o ângulo correto do gás, velocidade, distribuição de pressão e carga térmica.
Em motores aeroespaciais e motores de turbina de VANTs, as NGVs ajudam a controlar:
Direção do fluxo de gás de alta temperatura
Velocidade do gás antes do rotor da turbina
Distribuição de pressão através do estágio da turbina
Área da garganta e capacidade de fluxo
Eficiência do motor e potência de saída da turbina
Estabilidade térmica das pás rotativas a jusante
Casamento de estágio em arquiteturas de turbina compactas
Como as NGVs afetam diretamente o controle do fluxo da turbina, a precisão de fabricação é importante. Uma palheta visualmente semelhante ainda pode ter desempenho ruim se o perfil do aerofólio, a área da garganta, a localização da plataforma ou o limite do caminho do gás não forem controlados.
Desafios de Fabricação de NGVs para Motores Aeroespaciais
As NGVs de motores aeroespaciais combinam geometria aerodinâmica complexa com requisitos de materiais de alta temperatura. Elas são geralmente finas, curvas e difíceis de fabricar usando apenas usinagem comum. O fornecedor deve controlar tanto a qualidade da fundição quanto a precisão da usinagem final.
Os principais desafios de fabricação incluem:
Perfil preciso do aerofólio no lado de pressão e no lado de sucção
Área da garganta consistente entre palhetas adjacentes
Estrutura de parede fina e controle de distorção
Dimensões da plataforma superior e inferior
Superfícies de vedação e interfaces de montagem
Furos de resfriamento, ranhuras de resfriamento e recursos locais de fluxo de ar
Deformação em alta temperatura e resistência à fadiga térmica
Condição da superfície antes do revestimento ou teste do motor
Para motores de turbina de VANTs e pequenos motores aeroespaciais, as NGVs são frequentemente compactas e geometricamente densas. Isso torna o ferramental, a sobra de fundição, o planejamento de datum e o método de inspeção especialmente importantes durante a revisão inicial de engenharia.
Rota de Fundição para Palhetas Guia do Bocal em Superligas
As palhetas guia do bocal são comumente fabricadas por fundição porque sua geometria de aerofólio, plataformas e superfícies do caminho do gás são difíceis de usinar completamente a partir de tarugos sólidos. A fundição cria o corpo da palheta quase no formato final, enquanto a usinagem acaba com os recursos de montagem e vedação.
A fundição por cera perdida a vácuo para palhetas guia do bocal é adequada para blanks complexos de NGV em superligas com geometria de aerofólio, plataforma e parede fina. A fundição de cristal equiaxial pode ser usada para muitas palhetas estáticas e componentes de bocal onde uma estrutura de grão fundido prática é adequada. Para aplicações de temperatura mais elevada, a fundição direcional pode ser revisada quando é necessário controle do crescimento dos grãos.
Rota de Fundição | Uso Típico | Valor Chave para Fabricação de NGV |
|---|---|---|
Fundição por cera perdida a vácuo | Blanks complexos de NGV para motores aeroespaciais e palhetas de turbina de VANTs | Forma o aerofólio, a plataforma e a geometria da seção quente quase no formato final |
Fundição de cristal equiaxial | Palhetas estáticas, palhetas do estator, NGVs e componentes de bocal | Fornece uma rota prática para muitas peças não rotativas da seção quente |
Fundição direcional | Componentes selecionados de palhetas para temperaturas mais elevadas | Suporta melhor controle da estrutura de grãos quando exigido pelo design |
A rota de fundição correta deve ser selecionada de acordo com o requisito de design original, temperatura de serviço, grau do material, padrão de inspeção e plano de qualificação do cliente.
Rota de Usinagem CNC para Plataformas de NGV e Recursos de Montagem
A fundição forma a geometria principal da palheta, mas a usinagem CNC é necessária para alcançar a precisão final de montagem. As plataformas de NGV, faces de vedação, superfícies de montagem, referências de datum e recursos de posicionamento geralmente requerem tolerâncias mais apertadas do que o corpo fundido.
A NewayAeroTech fornece usinagem CNC de superligas para componentes de NGV de alta temperatura feitos de ligas à base de níquel, cobalto e outras ligas difíceis de usinar.
Os recursos típicos de NGV usinados em CNC incluem:
Superfícies das plataformas superior e inferior
Faces de montagem e referências de montagem
Faces de vedação e superfícies de contato
Furos de posicionamento, ranhuras e recursos locais de localização
Superfícies de datum para CMM e inspeção do aerofólio
Borda local do aerofólio ou recursos de limite da plataforma quando necessário
A estratégia de datum de usinagem é crítica. Se o datum de usinagem não corresponder ao datum funcional de montagem, a palheta pode passar na inspeção local, mas falhar no encaixe, no controle da área da garganta ou no alinhamento do caminho de fluxo da turbina.
Escolhas de Materiais para NGVs de Motores Aeroespaciais e Turbinas de VANTs
As palhetas guia do bocal requerem ligas de alta temperatura que possam resistir à oxidação, fadiga térmica, fluência, erosão por gás e instabilidade dimensional. A seleção do material depende da temperatura de entrada da turbina, tamanho do motor, ambiente de combustível, sistema de revestimento e requisitos de design do cliente.
As opções comuns de materiais incluem Inconel 713LC, Inconel 718, Hastelloy X, Stellite e ligas à base de cobalto. A NewayAeroTech suporta fundição por cera perdida a vácuo de liga Inconel para NGVs à base de níquel, fundição por cera perdida a vácuo de liga Hastelloy para componentes de alta temperatura e resistentes à oxidação, e fundição por cera perdida a vácuo de liga Stellite para aplicações da seção quente à base de cobalto e resistentes ao desgaste.
Opção de Material | Uso Típico de NGV | Consideração de Seleção |
|---|---|---|
Inconel 713LC | Palhetas guia do bocal fundidas e pequenas peças da seção quente da turbina | Adequado para componentes de palhetas de alta temperatura fundidas |
Inconel 718 | Componentes estruturais e selecionados da seção quente da turbina | Útil onde resistência e usinabilidade são importantes, dependendo da temperatura |
Hastelloy X | Componentes aeroespaciais resistentes à oxidação de alta temperatura | Pode ser revisado para caminhos de gás quente e ambientes adjacentes à combustão |
Stellite | Palhetas, bocais e peças da seção quente resistentes ao desgaste à base de cobalto | Útil quando é necessário corrosão a quente ou desempenho de liga de cobalto |
Ligas à base de cobalto | Componentes estacionários de bocal e palhetas da seção quente | Selecionados de acordo com corrosão a quente, temperatura e requisitos de design |
Para projetos aeroespaciais de NGV, o material deve ser confirmado a partir de desenhos, requisitos de teste, condições de operação do motor ou especificações de engenharia do cliente antes da cotação.
Furos de Resfriamento, Ranhuras e Controle de Recursos de Parede Fina
Algumas NGVs de motores aeroespaciais e turbinas de VANTs incluem furos de resfriamento, ranhuras de resfriamento, recursos locais de fluxo de ar ou limites de parede fina. Esses recursos ajudam a controlar a temperatura da palheta e a durabilidade da seção quente, mas também aumentam a complexidade de fabricação.
Os recursos de resfriamento e fluxo de ar podem exigir:
EDM para pequenos furos, ranhuras e recursos locais difíceis de usinar
Controle do diâmetro, ângulo e posição do furo
Rebarbação de bordas e controle da camada refundida após EDM
Limpeza da passagem de fluxo de ar antes da inspeção ou revestimento
Controle da espessura da parede em torno de regiões finas da palheta
Planejamento da sobra de revestimento em torno de furos e bordas de ranhuras
Se os recursos de resfriamento não forem controlados, podem ocorrer superaquecimento local, desequilíbrio de fluxo, defeitos de revestimento ou danos prematuros em serviço. Para pequenas NGVs de turbinas de VANTs, mesmo pequenos desvios de furos ou ranhuras podem afetar o comportamento térmico e a consistência do fluxo.
Pós-processamento de Superligas para Palhetas Guia do Bocal
Após a fundição e usinagem, os componentes de NGV podem exigir tratamento térmico, alívio de tensão, limpeza de superfície, preparação para revestimento, rebarbação, polimento ou outro pós-processamento antes da entrega. Essas etapas ajudam a controlar a condição do material e a qualidade final da superfície.
A NewayAeroTech suporta pós-processamento de superligas para peças da seção quente de motores aeroespaciais e turbinas de VANTs.
O pós-processamento pode incluir:
Tratamento térmico de acordo com a liga e requisitos do desenho
Alívio de tensão após fundição, usinagem CNC ou EDM quando necessário
Rebarbação em torno de plataformas, furos, ranhuras e bordas de aerofólio
Limpeza de furos de resfriamento e passagens de fluxo de ar
Preparação de superfície antes do revestimento resistente à oxidação ou barreira térmica
Inspeção dimensional e de superfície final antes da entrega
Se for necessário revestimento, as áreas de mascaramento e a sobra de revestimento devem ser planejadas antes da usinagem final. A espessura do revestimento pode afetar a área da garganta, o encaixe da plataforma, o tamanho do furo e a folga de montagem.
Foco da Inspeção para Palhetas Guia do Bocal Personalizadas
A inspeção é crítica para a fabricação de NGVs porque esses componentes controlam a direção do fluxo de gás, a área da garganta, o casamento do estágio da turbina e a estabilidade da seção quente. O plano de inspeção deve ser confirmado antes do início da produção.
Item de Inspeção | O que Verificar | Por que é Importante |
|---|---|---|
Área da garganta | Tamanho da passagem de fluxo e consistência entre palhetas | Controla a velocidade do gás, distribuição de pressão e eficiência da turbina |
Perfil do aerofólio | Lado de pressão, lado de sucção, bordo de ataque, bordo de fuga, torção | Mantém a direção correta do fluxo de gás e o comportamento aerodinâmico |
Dimensões da plataforma | Plataforma superior, plataforma inferior, superfícies de montagem, faces de vedação | Garante o encaixe da montagem e o controle de vedação da seção quente |
FPI (Inspeção por Líquidos Penetrantes) | Trincas superficiais e defeitos abertos | Detecta defeitos que rompem a superfície antes do revestimento ou entrega |
Raio-X ou TC | Porosidade interna, retração, inclusões, defeitos ocultos | Verifica a sanidade da fundição e a confiabilidade da seção quente |
Inspeção por CMM | Datums, referências de montagem, plataformas, posições de furos, recursos chave | Confirma a precisão dimensional e a repetibilidade |
A inspeção adicional pode incluir verificação de material, registros de tratamento térmico, verificações de rugosidade superficial, revisão da preparação do revestimento e inspeção da primeira peça específica do cliente.
Fabricação de Protótipos e Pequenos Lotes de NGV
Motores de turbina de VANTs, programas de pequenos motores aeroespaciais e projetos experimentais da seção quente frequentemente exigem fabricação de protótipos ou pequenos lotes de NGVs antes da produção estável. Os protótipos de NGV ajudam os clientes a validar a seleção de materiais, rota de fundição, geometria do aerofólio, área da garganta e encaixe da montagem.
Projetos de protótipos e pequenos lotes de NGV podem suportar:
Desenvolvimento de motores de turbina de VANTs
Validação da seção quente de pequenos turbojatos e turbofans
Testes de materiais de superligas
Revisão de viabilidade de recursos de resfriamento
Inspeção da primeira peça antes da fabricação em lote
Engenharia reversa a partir de amostras antigas de palhetas ou dados de digitalização
Para projetos de pequenos lotes, a NewayAeroTech pode ajudar os clientes a equilibrar o custo do ferramental, a viabilidade da fundição, o esforço de usinagem, o escopo de inspeção e o cronograma de entrega.
Lista de Verificação de RFQ para Palhetas Guia do Bocal
Para cotar palhetas guia do bocal personalizadas com precisão, os clientes devem fornecer informações técnicas relacionadas à geometria, material, rota de fabricação, inspeção e condições de aplicação.
Um RFQ completo deve incluir:
Tipo de motor, modelo da turbina, estágio da palheta, número da peça e nível de revisão, se disponível
Desenho 2D com tolerâncias, datums, notas de material e requisitos de inspeção
Modelo CAD 3D para revisão do aerofólio, plataforma, área da garganta e recursos de resfriamento
Grau de material necessário, como Inconel 713LC, Inconel 718, Hastelloy X, Stellite ou liga à base de cobalto
Requisito de rota de fundição, como fundição por cera perdida a vácuo, fundição equiaxial ou fundição direcional
Requisitos de tratamento térmico, revestimento, acabamento superficial ou pós-processamento
Requisitos de furos de resfriamento, ranhuras, superfícies de plataforma, faces de vedação e recursos de montagem
Requisitos de inspeção, como relatório de área da garganta, relatório de aerofólio, CMM, FPI, Raio-X, TC ou relatório de material
Quantidade para protótipo, lote de teste, produção em pequenos lotes ou fornecimento de longo prazo
Cronograma de entrega, embalagem e requisitos de documentação
Se o projeto for baseado em uma amostra ou palheta antiga, os clientes devem fornecer fotos da amostra, dados de digitalização, informações de material, condição do revestimento, áreas desgastadas e notas de montagem funcional.
Conclusão
Palhetas guia do bocal personalizadas para motores aeroespaciais e componentes da seção quente de turbinas de VANTs exigem fundição controlada de superligas, usinagem de plataforma, processamento de recursos de resfriamento, pós-processamento e inspeção. As NGVs são partes estacionárias de controle de fluxo de gás, portanto, o perfil do aerofólio, a área da garganta, as dimensões da plataforma, as superfícies de montagem, os recursos de resfriamento e a estabilidade do material devem ser gerenciados cuidadosamente.
A NewayAeroTech suporta a fabricação personalizada de NGVs para seções quentes de motores aeroespaciais, motores de turbina de VANTs, programas de pequenas turbinas, validação de protótipos e componentes de palhetas de alta temperatura em pequenos lotes. Nossas capacidades incluem fundição por cera perdida a vácuo, fundição de cristal equiaxial, fundição direcional, usinagem CNC de superligas, EDM, tratamento térmico, pós-processamento, verificação de material, FPI, Raio-X, inspeção por CMM e documentação final.
Para cotação de palhetas guia do bocal, envie desenhos de NGV, informações do modelo da turbina, arquivos CAD 3D, amostras, requisitos de material, requisitos de rota de fundição, detalhes de recursos de resfriamento, padrões de inspeção, quantidades e metas de entrega. A NewayAeroTech pode revisar a fabricabilidade e a rota de produção mais adequada para seu projeto de NGV de motor aeroespacial ou turbina de VANT.
