Fabricação de Peças da Seção Quente de Motores Aeroespaciais para Aplicações de Voo em Alta Temperat...

A NewayAeroTech fabrica peças da seção quente de motores aeroespaciais para aplicações de turbinas aeroespaciais de alta temperatura, incluindo pás de turbina, palhetas de turbina, palhetas guia do bocal, bocais, carenagens, segmentos e componentes personalizados de superliga para o caminho do gás quente.

Em comparação com as peças da seção quente de turbinas industriais, os componentes da seção quente de motores de aeronaves são geralmente mais sensíveis ao peso, mais sensíveis à geometria e mais dependentes da precisão controlada do aerofólio, dimensões da plataforma, recursos de resfriamento, condição da superfície e documentação de qualidade relacionada ao voo. Essas peças devem suportar fluxo de gás em alta temperatura, fadiga térmica, oxidação, vibração e ciclos operacionais repetidos, mantendo simultaneamente um desempenho aerodinâmico e de montagem estável.

A NewayAeroTech apoia a fabricação de peças aeroespaciais e de aviação através de fundição de superligas, usinagem CNC, EDM, tratamento térmico, pós-processamento, preparação de revestimento, verificação de material, FPI, raios-X, inspeção por CMM e documentação final para projetos de seção quente de turbinas de motores aeroespaciais e VANTs.

Resposta Direta: Fabricação de Peças da Seção Quente de Motores Aeroespaciais

A NewayAeroTech fabrica peças da seção quente de motores aeroespaciais para aplicações de voo em alta temperatura, motores de turbina para VANTs, pequenos motores turbofan, pequenos motores turbojato, programas de turbinas aeroespaciais de protótipo e projetos de fabricação de seção quente em pequenos lotes. Dependendo do tipo de componente, grau do material, temperatura de operação, requisito de estrutura cristalina e padrão de inspeção, a rota de fabricação pode incluir fundição por cera perdida a vácuo, fundição monocristalina, fundição direcional, fundição de cristal equiaxial, usinagem CNC, EDM, tratamento térmico, preparação de revestimento e inspeção final.

Nosso suporte à fabricação da seção quente de motores aeroespaciais pode abranger:

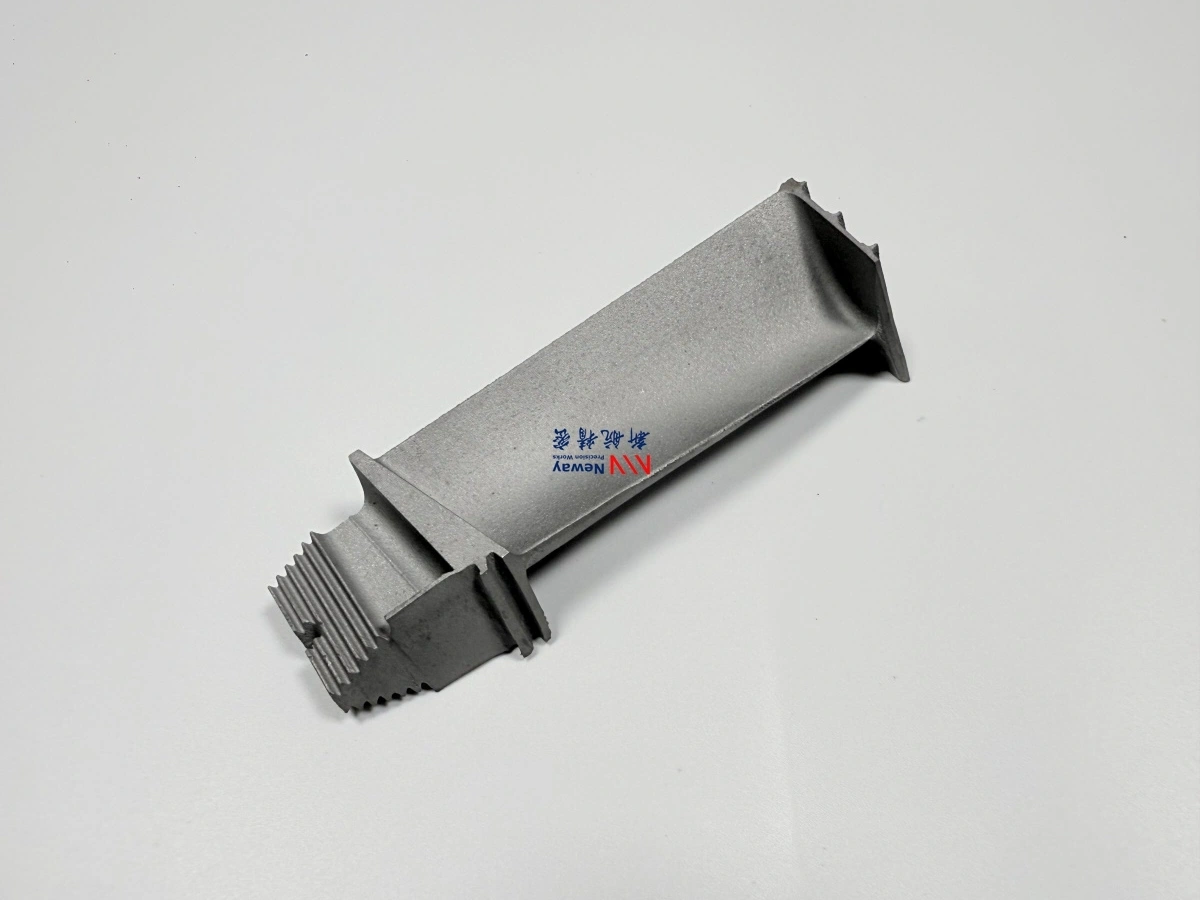

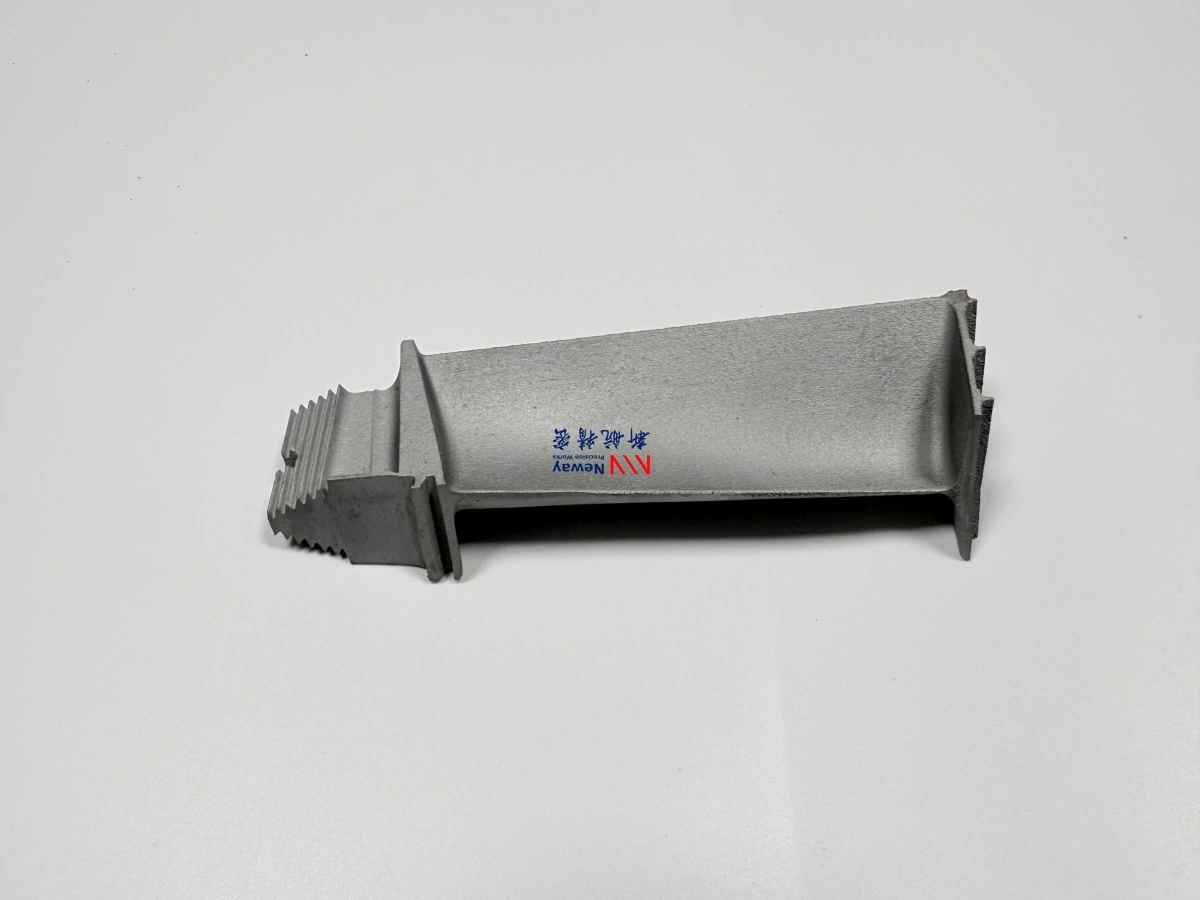

• Pás de turbina aeroespacial e pás personalizadas de motores de aeronaves

• Palhetas de turbina, palhetas do estator e palhetas guia do bocal

• Bocais do caminho do gás e segmentos de bocal

• Carenagens, segmentos de vedação e segmentos da seção quente

• Componentes de superliga de alta temperatura para o caminho do gás quente

• Peças de turbina aeroespacial para protótipos, validação e pequenos lotes

O objetivo é fornecer peças da seção quente com desempenho de material controlado, geometria precisa do caminho do gás, interfaces de montagem confiáveis, superfícies prontas para revestimento e documentação de inspeção adequada para desenvolvimento aeroespacial e aplicações relacionadas ao voo.

O Que São Peças da Seção Quente de Motores Aeroespaciais?

As peças da seção quente de motores aeroespaciais são componentes localizados no caminho do gás de alta temperatura de motores de aeronaves e sistemas de turbinas para VANTs. Elas orientam, aceleram, vedam e extraem energia do gás de combustão, protegendo simultaneamente as estruturas circundantes e mantendo a eficiência da turbina.

Os componentes típicos da seção quente de motores aeroespaciais incluem:

• Pás de turbina que giram com o disco da turbina e extraem energia do fluxo de gás quente

• Palhetas de turbina e palhetas guia do bocal que controlam a direção, velocidade e distribuição de pressão do gás

• Bocais e segmentos de bocal que moldam o caminho do gás e suportam a eficiência do estágio da turbina

• Carenagens e segmentos de vedação que ajudam a controlar a folga da ponta da pá e reduzir o vazamento de gás

• Segmentos, blocos e componentes personalizados de superliga da seção quente usados ao redor do caminho do fluxo da turbina

Essas peças funcionam como um pacote da seção quente. Uma pá, palheta, bocal, carenagem ou segmento pode ter uma função diferente, mas todos devem trabalhar juntos para manter a estabilidade do fluxo, controle de temperatura, vedação e desempenho do motor.

Condições Operacionais em Aplicações de Voo em Alta Temperatura

As peças da seção quente de motores aeroespaciais operam sob condições térmicas e mecânicas severas. Elas são expostas a gases de combustão de alta temperatura, fortes gradientes térmicos, oxidação, vibração, erosão por gás e ciclos repetidos do motor. Para turbinas de VANTs e pequenos motores aeroespaciais, a arquitetura compacta pode aumentar ainda mais a concentração térmica e a dificuldade de fabricação.

As condições operacionais típicas incluem:

• Fluxo de gás de alta temperatura proveniente da seção de combustão

• Fadiga térmica durante partida, aceleração, desligamento e ciclos de teste repetidos

• Oxidação e corrosão a quente nas superfícies voltadas para o gás

• Vibração e carregamento aerodinâmico durante a operação

• Erosão por gás perto das bordas de ataque, bordas de fuga, bocais e superfícies de vedação

• Ambiente de serviço de revestimento para revestimentos resistentes à oxidação ou de barreira térmica

• Requisitos de ajuste de alta precisão em montagens compactas de turbinas aeroespaciais

Devido a essas condições, as peças aeroespaciais do caminho do gás quente requerem controle cuidadoso do material, geometria, estrutura cristalina, recursos de resfriamento, condição da superfície e documentação de inspeção.

Desafios de Fabricação para Componentes da Seção Quente de Motores Aeroespaciais

As peças da seção quente de motores aeroespaciais são difíceis de fabricar porque combinam superfícies aerodinâmicas complexas, geometria de parede fina, superligas de alta temperatura, recursos de resfriamento e interfaces de montagem apertadas. A rota de fabricação deve ser selecionada de acordo com a função da peça, e não apenas pela sua forma.

Os desafios comuns de fabricação incluem:

• Precisão do perfil do aerofólio em pás, palhetas e NGVs

• Controle da área da garganta para palhetas, bocais e conjuntos de palhetas guia

• Dimensões da plataforma e precisão da superfície de vedação

• Controle de estrutura de parede fina e deformação térmica

• Processamento de furos de resfriamento, ranhuras e recursos locais de fluxo de ar

• Usinagem da raiz da pá, face de montagem, datum e interface de montagem

• Condição da superfície antes do tratamento térmico, revestimento ou inspeção final

Para aplicações aeroespaciais, pequenos desvios podem afetar o desempenho do motor, resultados de testes ou confiabilidade da montagem. É por isso que a inspeção do aerofólio, relatórios de CMM, FPI, raios-X e verificação de material são frequentemente incluídos no plano de fabricação.

Rotas de Fabricação para Peças da Seção Quente de Motores Aeroespaciais

Diferentes componentes da seção quente exigem diferentes rotas de fabricação. As pás de turbina podem exigir fundição monocristalina ou direcional. NGVs e bocais podem usar fundição por cera perdida a vácuo ou fundição de cristal equiaxial. Carenagens e segmentos podem exigir fundição seguida de usinagem CNC e EDM. As peças acabadas geralmente requerem tratamento térmico, preparação de revestimento e inspeção antes da entrega.

A fundição por cera perdida a vácuo é adequada para blanks complexos de superliga da seção quente com aerofólios, plataformas, bocais, carenagens e geometria near-net-shape. A fundição monocristalina suporta aplicações avançadas de pás de turbina de alta temperatura. A fundição direcional pode ser considerada para pás e palhetas selecionadas que requerem crescimento de grão controlado. A fundição de cristal equiaxial é prática para muitos componentes estáticos da seção quente, como NGVs, bocais, carenagens e segmentos.

Estratégia de Material para Componentes da Seção Quente Aeroespacial

As peças da seção quente de motores aeroespaciais são comumente fabricadas a partir de superligas à base de níquel, ligas monocristalinas, ligas à base de cobalto e outros materiais de alta temperatura. A seleção do material depende da localização do componente, temperatura de operação, nível de tensão, ambiente de oxidação, sistema de revestimento e especificação do cliente.

A NewayAeroTech oferece suporte à fundição por cera perdida a vácuo de ligas Inconel para componentes de turbina aeroespacial à base de níquel, fundição por cera perdida a vácuo da Série CMSX para aplicações selecionadas da seção quente monocristalina e fundição por cera perdida a vácuo de Ligas Rene para peças avançadas de turbina aeroespacial de alta temperatura.

Grupos de materiais típicos incluem:

• Ligas Inconel para pás de turbina à base de níquel, palhetas, bocais e peças da seção quente

• Ligas Rene para componentes avançados de turbina aeroespacial de alta temperatura

• Ligas da série CMSX para aplicações de pás de turbina monocristalina

• Ligas monocristalinas para serviço severo de fluência e turbina de alta temperatura

• Ligas à base de cobalto para componentes selecionados da seção quente estacionária e resistentes à oxidação

Para componentes relacionados ao voo, a seleção de material equivalente deve ser revisada cuidadosamente. O material deve seguir desenhos do cliente, requisitos de teste, planos de qualificação ou padrões de engenharia verificados sempre que possível.

Usinagem CNC de Superliga para Peças Acabadas da Seção Quente

A fundição cria o blank near-net-shape, mas as peças da seção quente aeroespacial ainda requerem usinagem CNC de precisão. Recursos funcionais como raízes de pás, plataformas, superfícies de montagem, faces de vedação, referências de datum, interfaces de carenagem e recursos de montagem de bocal geralmente requerem usinagem após a fundição.

A NewayAeroTech fornece usinagem CNC de superliga para ligas à base de níquel, à base de cobalto e outras ligas de alta temperatura usadas em componentes do caminho do gás quente aeroespacial.

As áreas de foco da usinagem CNC incluem:

• Raízes de pás, plataformas e superfícies relacionadas às pontas

• Plataformas de NGV e palhetas, faces de vedação e superfícies de montagem

• Interfaces de segmentos de bocal, faces de datum, ranhuras e limites locais

• Geometria de arco da carenagem, ajuste do segmento e superfícies de vedação

• Furos de posicionamento, recursos de montagem e datums de inspeção

• Mistura local e acabamento de borda quando especificado pelo desenho

A estratégia de datum de usinagem é importante porque as dimensões locais sozinhas não garantem o ajuste funcional. A peça deve corresponder à montagem da turbina, ao caminho do gás, ao requisito de vedação e ao sistema de datum de inspeção.

EDM, Recursos de Resfriamento e Controle de Recursos Locais

Muitas peças da seção quente aeroespacial incluem furos de resfriamento, ranhuras de resfriamento, recursos de fluxo de ar, sulcos estreitos, limites locais afiados ou recursos de parede fina. Esses recursos podem ser difíceis de usinar usando ferramentas de corte convencionais porque as superligas são duras e resistentes ao calor.

O EDM pode ser usado para pequenos furos, ranhuras, cantos vivos e recursos com acesso limitado de ferramenta. O controle de recursos de resfriamento deve incluir:

• Diâmetro do furo, posição, ângulo e consistência do padrão

• Largura da ranhura, precisão do limite e condição da borda

• Controle da camada refundida após o EDM, quando necessário

• Rebarbação e limpeza antes do revestimento ou inspeção final

• Limpeza da passagem de fluxo de ar e prevenção de bloqueio

• Compatibilidade com espessura de revestimento e requisitos de mascaramento

Furos de resfriamento e recursos de fluxo de ar afetam diretamente o controle de temperatura local. Para componentes da seção quente aeroespacial, esses recursos devem ser revisados precocemente, pois podem influenciar o custo de fabricação, o método de inspeção e o desempenho final.

Pós-Processamento e Preparação de Revestimento

Após a fundição, usinagem CNC e EDM, as peças da seção quente de motores aeroespaciais podem requerer tratamento térmico, alívio de tensão, revisão de HIP, limpeza de superfície, polimento, preparação de revestimento e inspeção final. Essas etapas afetam a condição do material, estabilidade dimensional, qualidade da superfície e prontidão para entrega.

A NewayAeroTech oferece suporte ao pós-processamento de superliga para componentes de turbina aeroespacial que requerem acabamento controlado e documentação.

O pós-processamento pode incluir:

• Tratamento térmico de solubilização e envelhecimento de acordo com os requisitos da liga

• Alívio de tensão após fundição, usinagem ou EDM, onde necessário

• Revisão de HIP para componentes fundidos selecionados com requisitos de densidade interna

• Rebarbação, polimento e acabamento de borda

• Limpeza de furos de resfriamento, ranhuras e passagens de fluxo de ar

• Preparação de superfície antes do revestimento resistente à oxidação ou revestimento de barreira térmica

• Inspeção dimensional e de superfície final antes da entrega

Se o revestimento for necessário, a tolerância do revestimento e as superfícies de mascaramento devem ser confirmadas antes da usinagem final. A espessura do revestimento pode afetar a folga da ponta da pá, a área da garganta, as faces de vedação, os furos de resfriamento e o ajuste da montagem.

Foco da Inspeção para Peças da Seção Quente de Motores Aeroespaciais

A inspeção é essencial para peças da seção quente de motores aeroespaciais, pois esses componentes devem satisfazer tanto requisitos aerodinâmicos quanto estruturais de alta temperatura. Os requisitos de inspeção devem ser confirmados antes da cotação e produção.

Para documentação de qualidade de componentes relacionados ao voo, os clientes também podem exigir relatórios de primeira peça, registros de tratamento térmico, registros de preparação de revestimento, revisão da estrutura do grão, relatórios de rugosidade superficial e formulários de inspeção específicos do cliente.

Fabricação de Protótipos e Pequenos Lotes da Seção Quente

Projetos de motores aeroespaciais e turbinas para VANTs frequentemente requerem componentes da seção quente em protótipo e pequenos lotes antes da produção em larga escala. Isso é especialmente comum para equipes de desenvolvimento de motores, empresas de turbinas para VANTs, programas de pequenos turbofans e projetos de validação de materiais de alta temperatura.

A fabricação de protótipos da seção quente pode ajudar os clientes a verificar:

• Seleção de material e viabilidade da rota de fundição

• Geometria do aerofólio, área da garganta, plataforma e montagem

• Processamento de recursos de resfriamento e método de inspeção

• Resposta ao tratamento térmico e estabilidade dimensional

• Condição da superfície antes do revestimento ou teste do motor

• Requisitos de inspeção de primeira peça antes da produção em pequenos lotes

Para aplicações aeroespaciais em pequenos lotes, a NewayAeroTech pode suportar a repetibilidade do processo, documentação de inspeção e entrega controlada de acordo com o cronograma de validação do cliente.

Lista de Verificação de RFQ para Peças da Seção Quente de Motores Aeroespaciais

Para cotar peças da seção quente de motores aeroespaciais com precisão, os clientes devem fornecer informações técnicas relacionadas à geometria, material, rota de fabricação, inspeção e requisitos de aplicação.

Um RFQ completo deve incluir:

• Tipo de motor, nome do componente, estágio da turbina, número da peça e nível de revisão, se disponível

• Desenho 2D com tolerâncias, datums, notas de material e requisitos de inspeção

• Modelo CAD 3D para revisão do aerofólio, plataforma, raiz, bocal, carenagem ou segmento

• Grau de material necessário, como Inconel, Rene, CMSX, liga monocristalina ou liga à base de cobalto

• Requisito de rota de fundição, como fundição por cera perdida a vácuo, monocristalina, direcional ou equiaxial

• Requisitos de tratamento térmico, HIP, revestimento, acabamento superficial ou pós-processamento

• Requisitos de furos de resfriamento, ranhuras, superfícies de plataforma, faces de vedação, recursos de raiz, área da garganta ou perfil do aerofólio

• Requisitos de inspeção, como CMM, FPI, raios-X, TC, relatório de material, estrutura do grão, relatório do aerofólio ou relatório de primeira peça

• Quantidade para protótipo, lote de validação, produção em pequenos lotes ou fornecimento de longo prazo

• Cronograma de entrega, embalagem e requisitos de documentação

Se o projeto for baseado em amostras ou engenharia reversa, os clientes devem fornecer fotos das amostras, dados de digitalização, informações de material, condição do revestimento, áreas desgastadas e notas de montagem funcional.

Conclusão

A fabricação de peças da seção quente de motores aeroespaciais para aplicações de voo em alta temperatura requer processamento avançado de superligas, controle preciso da geometria do caminho do gás, tratamento térmico confiável, preparação de revestimento e inspeção rigorosa. Esses componentes incluem pás de turbina, palhetas de turbina, palhetas guia do bocal, bocais, carenagens, segmentos e peças personalizadas do caminho do gás quente aeroespacial.

A NewayAeroTech oferece suporte à fabricação personalizada de peças da seção quente de motores aeroespaciais para motores de aeronaves, turbinas de VANTs, pequenos motores aeroespaciais, validação de protótipos e aplicações de turbinas aeroespaciais em pequenos lotes. Nossas capacidades incluem fundição por cera perdida a vácuo, fundição monocristalina, fundição direcional, fundição de cristal equiaxial, usinagem CNC de superliga, EDM, tratamento térmico, pós-processamento, verificação de material, FPI, raios-X, inspeção por CMM e documentação final.

Para avaliação de peças da seção quente de motores aeroespaciais, envie desenhos, arquivos CAD, grau de material, requisitos de rota de fundição, detalhes de recursos de resfriamento, padrões de inspeção, quantidades e metas de entrega. A NewayAeroTech pode revisar a rota de fabricação mais adequada para o seu projeto de componentes de turbinas aeroespaciais de alta temperatura.
