एयरोस्पेस इंजन हॉट सेक्शन पार्ट्स कास्टिंग और निरीक्षण RFQ

एक एयरोस्पेस इंजन हॉट-सेक्शन RFQ में घटक प्रकार, मिश्र धातु अपेक्षा, कास्टिंग मार्ग, मशीनिंग सीमा, पोस्ट-प्रोसेसिंग दायरा, निरीक्षण साक्ष्य और खरीदार सत्यापन जिम्मेदारी को परिभाषित किया जाना चाहिए। टर्बाइन ब्लेड, नोज़ल गाइड वेन, टर्बाइन वेन, कम्बस्टर लाइनर, श्राउड, हीट शील्ड और ट्रांजिशन पीस एक सरल कास्टिंग मार्ग साझा नहीं करते हैं। आपूर्तिकर्ता द्वारा भाग का जिम्मेदारीपूर्वक उद्धरण देने से पहले वैक्यूम इन्वेस्टमेंट कास्टिंग, सिंगल क्रिस्टल कास्टिंग, डायरेक्शनल सॉलिडिफिकेशन, इक्विआक्स्ड क्रिस्टल कास्टिंग, HIP, हीट ट्रीटमेंट, CNC मशीनिंग, EDM, कोटिंग तैयारी और NDT की समीक्षा करने की आवश्यकता हो सकती है।

NewayAeroTech ड्राइंग, 3D मॉडल, सामग्री नोट्स, नमूनों, निरीक्षण आवश्यकताओं, मात्रा और डिलीवरी स्थिति के आधार पर कस्टम एयरोस्पेस और एविएशन हॉट-सेक्शन परियोजनाओं की समीक्षा कर सकता है। विनिर्माण दायरा सिंगल क्रिस्टल कास्टिंग, डायरेक्शनल सॉलिडिफिकेशन कास्टिंग, वैक्यूम इन्वेस्टमेंट कास्टिंग और सामग्री परीक्षण और विश्लेषण को जोड़ सकता है। यह कार्य कस्टम विनिर्माण सहायता है, न कि आधिकारिक इंजन अनुमोदन, मूल स्पेयर पार्ट्स की पुनर्विक्री, या यह बयान कि कोई आपूर्तिकर्ता खरीदार की इंजीनियरिंग प्रक्रिया के बिना एयरोस्पेस डिज़ाइन को सत्यापित कर सकता है।

एयरोस्पेस हॉट सेक्शन RFQs के लिए घटक सीमा

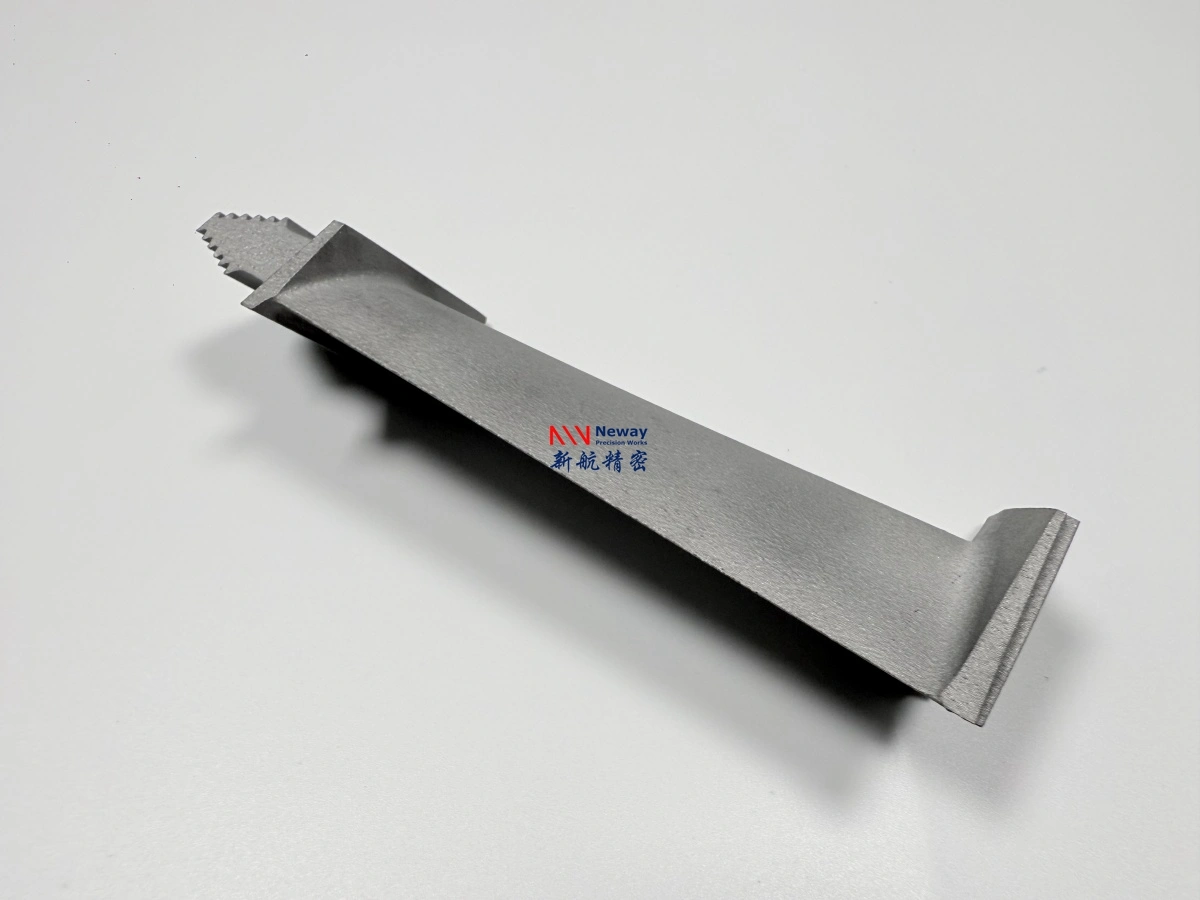

खरीदार का पहला कार्य यह बताना है कि किस घटक का उद्धरण दिया जा रहा है। एक नोज़ल गाइड वेन सेगमेंट में पतली दीवारें, फ्लो-पाथ सतहें, प्लेटफॉर्म और सील चेहरे होते हैं। एक टर्बाइन ब्लेड को एयरफॉइल नियंत्रण, रूट स्टॉक, कूलिंग सुविधाएं और क्रिस्टल-रूट समीक्षा की आवश्यकता हो सकती है। एक कम्बस्टर लाइनर या ट्रांजिशन पीस को बड़ी वक्र सतहों, छिद्र पैटर्न, ऑक्सीकरण प्रतिरोध, कोटिंग तैयारी और विरूपण नियंत्रण की आवश्यकता हो सकती है। आपूर्तिकर्ता "एयरोस्पेस इंजन हॉट-सेक्शन पार्ट" जैसे व्यापक वाक्यांश से इन भागों का उद्धरण नहीं दे सकता है।

खरीदारों को यह पहचानना चाहिए कि क्या आपूर्तिकर्ता कास्टिंग ब्लैंक, अर्ध-परिशोधित भाग, या परिशोधित घटक का उद्धरण दे रहा है। एक कास्टिंग ब्लैंक में बाद की खरीदार मशीनिंग के लिए भत्ता शामिल हो सकता है। एक अर्ध-परिशोधित भाग में हीट ट्रीटमेंट, HIP, डेटम तैयारी और रफ मशीनिंग शामिल हो सकती है। एक परिशोधित भाग को अंतिम CNC मशीनिंग, EDM सुविधाएं, FPI, X-ray या CT समीक्षा, CMM रिपोर्टिंग, सामग्री रिकॉर्ड और कोटिंग तैयारी की आवश्यकता हो सकती है। प्रत्येक सीमा लागत, शेड्यूल जोखिम और निरीक्षण जिम्मेदारी को बदल देती है।

सामग्री और क्रिस्टल मार्ग चयन

एयरोस्पेस हॉट-सेक्शन पार्ट्स में अक्सर Inconel 713C, Inconel 713LC, Inconel 738LC, Inconel 625, Hastelloy X, Haynes 188, CMSX-4, Rene alloys, MAR-M247, और FSX-414 जैसे निकेल-आधारित और कोबाल्ट-आधारित सुपरएलॉय शामिल होते हैं। अंतिम सामग्री को ब्लॉग शीर्षक या आपूर्तिकर्ता की प्राथमिकता से नहीं चुना जा सकता है। खरीदार को अनुमोदित ग्रेड, यदि कोई हो तो अनुमेय विकल्प प्रक्रिया, संचालन वातावरण, ड्राइंग नोट्स और आवश्यक निरीक्षण रिकॉर्ड प्रदान करने चाहिए। यदि सामग्री चयन अभी भी खुला है, तो RFQ को अंतिम डिज़ाइन अनुमोदन के बजाय विनिर्माण-मार्ग समीक्षा के लिए कहना चाहिए।

क्रिस्टल मार्ग विनिर्माण बातचीत को बदल देता है। सिंगल क्रिस्टल कास्टिंग की समीक्षा कुछ टर्बाइन ब्लेड या वेन अनुप्रयोगों के लिए की जा सकती है जहां खरीदार के डिज़ाइन द्वारा ग्रेन बाउंड्री उन्मूलन और ओरिएंटेशन नियंत्रण की आवश्यकता होती है। डायरेक्शनल सॉलिडिफिकेशन की समीक्षा तब की जा सकती है जब कॉलमनर ग्रेन संरचना प्रासंगिक हो। इक्विआक्स्ड वैक्यूम इन्वेस्टमेंट कास्टिंग अन्य हॉट-सेक्शन घटकों के लिए उपयुक्त हो सकता है जहां ज्यामिति, लागत और अनुप्रयोग स्थितियां उस मार्ग का समर्थन करती हैं। NewayAeroTech मार्ग व्यवहार्यता पर चर्चा कर सकता है, लेकिन खरीदार को अंतिम अनुप्रयोग के लिए सामग्री और मार्ग को अनुमोदित करना होगा।

बिना असमर्थित दावों के निरीक्षण साक्ष्य

एयरोस्पेस-इंजन सामग्री को दावों के बारे में सावधान रहना चाहिए। विनिर्माण और निरीक्षण सहायता प्रमाणन, आधिकारिक इंजन अनुमोदन, या सत्यापित प्रतिस्थापन स्थिति के समान नहीं है। खरीदारों को अपनी स्वयं की रिलीज प्रक्रिया के लिए आवश्यक निरीक्षण साक्ष्य को निर्दिष्ट करना चाहिए: CMM, FPI, X-ray, CT, मेटलोग्राफी, रासायनिक विश्लेषण, हीट-ट्रीटमेंट रिकॉर्ड, कोटिंग-तैयारी जांच और आयामी रिपोर्ट। आपूर्तिकर्ता उन रिकॉर्डों का उद्धरण दे सकता है जब आवश्यकता परिभाषित हो, लेकिन इसे मानकों या प्रदर्शन परिणामों का आविष्कार नहीं करना चाहिए।

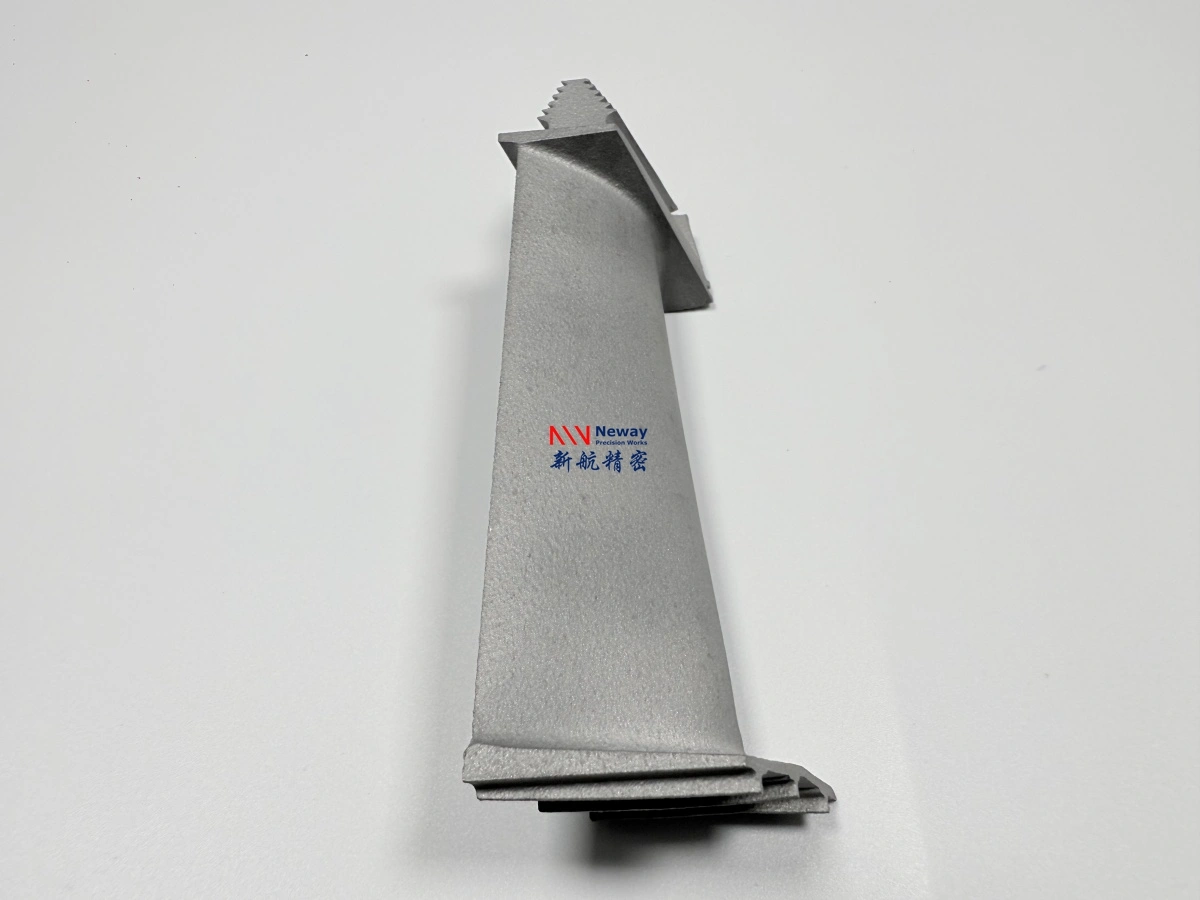

निरीक्षण को भाग के जोखिम से जोड़ा जाना चाहिए। एक नोज़ल गाइड वेन को पतली दीवार और कोर-संबंधित ज्यामिति के लिए X-ray या CT समीक्षा की आवश्यकता हो सकती है। एक ब्लेड को FPI, ओरिएंटेशन साक्ष्य, कूलिंग-सुविधा निरीक्षण और CMM रिपोर्टिंग की आवश्यकता हो सकती है। एक हीट शील्ड को कास्टिंग-दोष समीक्षा, मशीनिंग-इंटरफेस जांच और कोटिंग-सतह मूल्यांकन की आवश्यकता हो सकती है। एक कम्बस्टर लाइनर को छिद्र पैटर्न जांच, सतह निरीक्षण और विरूपण समीक्षा की आवश्यकता हो सकती है। RFQ को प्रत्येक निरीक्षण को किसी सतह, सुविधा, सामग्री या रिलीज आवश्यकता के लिए प्रासंगिक बनाना चाहिए।

मशीनिंग पोस्ट प्रोसेस और कोटिंग तैयारी

हॉट-सेक्शन RFQ अक्सर तब विफल हो जाते हैं जब कास्टिंग और मशीनिंग को अलग-अलग उद्धृत किया जाता है लेकिन खरीदार एक वितरित घटक की अपेक्षा करता है। मशीनिंग भत्ता, डेटम तैयारी, हीट ट्रीटमेंट, HIP, EDM, गहरे छिद्र ड्रिलिंग और कोटिंग तैयारी को उद्धरण से पहले मार्ग में रखा जाना चाहिए। यदि किसी भाग को बाद में TBC या другой कोटिंग मिलती है, तो खरीदार को नो-कोट क्षेत्रों, गैस-पाथ सतहों, कूलिंग ओपनिंग और अंतिम निरीक्षण बिंदुओं को चिह्नित करना चाहिए। यदि खरीदार कोटिंग कहीं और करता है, तो फिर भी आपूर्तिकर्ता को डिलीवरी पर आवश्यक सतह स्थिति जानने की आवश्यकता है।

ड्राइंग में यह बताना चाहिए कि क्या NewayAeroTech अंतिम इंटरफेस के लिए जिम्मेदार है या केवल कास्टिंग स्टॉक के लिए। रूट फॉर्म, सील चेहरे, फ्लेंज चेहरे, डेटम पैड, छिद्र पैटर्न और प्लेटफॉर्म सतहें विनिर्माण उद्धरण को बदल देती हैं। जब RFQ बताता है कि कौन सी सुविधाएं खरीदार के सत्यापन के लिए महत्वपूर्ण हैं और कौन सी सुविधाएं आपूर्तिकर्ता के दायरे से बाहर रहती हैं, तो एक आपूर्तिकर्ता कस्टम विनिर्माण का अधिक प्रभावी ढंग से समर्थन कर सकता है।

पहला लेख और खरीदार सत्यापन सीमा

एक एयरोस्पेस हॉट-सेक्शन घटक के लिए एक पहला लेख (First Article) को एक खरीदार सत्यापन चरण के रूप में माना जाना चाहिए, न कि इस वादे के रूप में कि भविष्य के उत्पादन में इंजीनियरिंग समीक्षा को छोड़ा जा सकता है। आपूर्तिकर्ता एक नमूना लॉट तैयार कर सकता है, विनिर्माण मार्ग रिकॉर्ड कर सकता है, निरीक्षण परिणाम दस्तावेज़ित कर सकता है, और उन क्षेत्रों की पहचान कर सकता है जहां ज्यामिति, सिरेमिक कोर व्यवहार, मशीनिंग भत्ता, या कोटिंग तैयारी को खरीदार की प्रतिक्रिया की आवश्यकता है। खरीदार को टूलिंग शुरू करने से पहले यह परिभाषित करना चाहिए कि पहले लेख को स्वीकार्य क्या बनाता है, क्योंकि केवल दृश्य उपस्थिति पर आधारित स्वीकृति ब्लेड रूट, वेन प्लेटफॉर्म, सील चेहरे, दीवार मोटाई और कूलिंग-संबंधित सुविधाओं के लिए बहुत अधिक अनिश्चितता छोड़ देती है।

RFQ को विनिर्माण साक्ष्य को अनुप्रयोग रिलीज से भी अलग करना चाहिए। NewayAeroTech कस्टम सुपरएलॉय घटकों के लिए कास्टिंग, पोस्ट-प्रोसेसिंग, मशीनिंग और निरीक्षण रिकॉर्ड का समर्थन कर सकता है, लेकिन खरीदार अंतिम डिज़ाइन प्राधिकारी, इंजन-स्तरीय रिलीज और किसी भी अनुप्रयोग-विशिष्ट अनुमोदन प्रक्रिया के लिए जिम्मेदार रहता है। यह सीमा दोनों पक्षों की रक्षा करती है: आपूर्तिकर्ता उस विनिर्माण पैकेज का उद्धरण देता है जिसे वह नियंत्रित कर सकता है, जबकि खरीदार डिज़ाइन परिवर्तनों, प्रदर्शन धारणाओं और सिस्टम सत्यापन पर नियंत्रण बनाए रखता है।

ड्राइंग, मॉडल और नमूनों के लिए RFQ डेटा

एक उपयोगी एयरोस्पेस हॉट-सेक्शन RFQ में 2D ड्राइंग, 3D मॉडल, सामग्री ग्रेड, घटक कार्य, कास्टिंग मार्ग अपेक्षा, मात्रा, डिलीवरी स्थिति, मशीनिंग भत्ता, हीट-ट्रीटमेंट आवश्यकता, कोटिंग आवश्यकता, निरीक्षण मानक और दस्तावेज़ीकरण आवश्यकताएं शामिल हैं। यदि परियोजना एक नमूने से शुरू होती है, तो खरीदार को यह बताना चाहिए कि क्या नमूना एक संदर्भ है, एक घिसा हुआ सेवा भाग है, या एक अनुमोदित ज्यामिति स्रोत है। एक उपयोग किए गए नमूने में ऑक्सीकरण, विरूपण, कोटिंग अवशेष और घिसावट दिखाई दे सकती है, इसलिए इसे इंजीनियरिंग समीक्षा के बिना अंतिम डिज़ाइन प्राधिकारी के रूप में नहीं माना जाना चाहिए।

NewayAeroTech उन परियोजनाओं की समीक्षा कर सकता है जहां खरीदार को एयरोस्पेस इंजन और हॉट-सेक्शन घटकों के लिए कस्टम सुपरएलॉय कास्टिंग और निरीक्षण सहायता की आवश्यकता है। सबसे मजबूत उद्धरण पैकेज विनिर्माण दायरे को खरीदार सत्यापन दायरे से अलग करता है। ड्राइंग, मॉडल, मिश्र धातु नोट्स, निरीक्षण आवश्यकताएं और अपेक्षित डिलीवरी स्थिति भेजें ताकि आपूर्तिकर्ता एक ऐसे मार्ग का उद्धरण दे सके जो भाग से मेल खाता हो, न कि एक अस्पष्ट एयरोस्पेस लेबल से।
