Análise de Fornecedor de Fundição de Pás de Turbina para Projetos de Caminho de Gás Quente
Uma solicitação de cotação (RFQ) para uma pá ou bucket de turbina não é apenas um pedido para uma forma fundida em superliga. O comprador deve definir se o fornecedor está analisando um branco de fundição de aerofólio, uma pá com raiz usinada, um componente de caminho de gás quente com plataforma controlada ou uma peça acabada e inspecionada com recursos de resfriamento, tratamento térmico, HIP, usinagem e preparação para revestimento. Esse limite é o que torna este artigo diferente de uma revisão geral de fornecedores de componentes de turbina: o principal risco de aquisição é a diferença entre uma fundição com formato de pá e um pacote de pás pronto para a rota de validação do próprio comprador.
A NewayAeroTech pode analisar projetos personalizados de pás e buckets de turbina com base em desenhos, modelos 3D, referências de amostras, notas de ligas, quantidades, sobremetal para usinagem, requisitos de inspeção e expectativas de condição de entrega. A análise pode conectar fundição por investimento a vácuo, fundição monocristalina, fundição com solidificação direcional, fundição de cristal equiaxial, tratamento HIP, tratamento térmico, usinagem CNC em superligas, EDM, FPI, inspeção por raios-X, inspeção por CMM, metalografia e análise química, dependendo do desenho e do plano de aceitação.
Escopo de Raiz de Pá, Aerofólio e Bucket
A primeira questão na análise do fornecedor é onde o projeto da pá começa e termina. Um branco de fundição pode incluir o aerofólio, a plataforma e o estoque aproximado da raiz, enquanto o comprador controla a usinagem final, o revestimento e a aceitação. Uma pá semi-acabada pode adicionar tratamento térmico, HIP, preparação de datum e usinagem preliminar. Um pacote de pás acabado pode incluir usinagem da forma da raiz, faces da plataforma, sobremetal de acabamento do aerofólio, recursos de furos ou ranhuras de resfriamento, relatórios de CMM, FPI, revisão por raios-X e evidência de material. Estes são escopos comerciais separados.
Para turbinas a gás industriais e trabalhos de caminho de gás quente para geração de energia, a palavra pá também pode significar bucket. Os compradores devem identificar a forma de fixação, degrau da plataforma, área do haste, recurso da ponta, área de amortecimento ou vedação e qualquer detalhe de resfriamento que altere o modelo de cera, a carcaça cerâmica, a estratégia de núcleo, o acesso à usinagem ou o tempo de inspeção. Se o fornecedor cotar apenas a fundição enquanto o comprador espera a geometria da raiz acabada, a cotação será enganosa, mesmo quando o nome da liga e o título da peça coincidirem.
Zona da Pá | Decisão da RFQ | Análise de Fabricação |
|---|---|---|
Raiz ou fixação tipo árvore de fir | A raiz é fornecida como estoque fundido, usinada preliminarmente ou acabada conforme o desenho do comprador? | Requer planejamento de datum, sobremetal para usinagem, revisão de acesso de ferramentas, estratégia de CMM e possível suporte de EDM. |
Superfície do aerofólio | O aerofólio é fundido near-net, polido, revestido posteriormente ou deixado para acabamento pelo comprador? | Controla a precisão da cera, limpeza da fundição, timing do FPI, inspeção dimensional e limite de preparação para revestimento. |
Plataforma e haste | Quais faces controlam a folga de montagem, vedação ou superfícies de acoplamento? | Pode exigir estoque controlado, sequência de usinagem, revisão de planicidade e inspeção antes da liberação final. |
Ponta e recursos de resfriamento | Furos, ranhuras, cavidades ou recursos de ponta estão incluídos no escopo do fornecedor? | Pode envolver revisão de núcleo cerâmico, rota de EDM ou perfuração, discussão sobre raios-X / CT e inspeção específica de recursos. |
Escolha da Rota Cristalina por Função da Pá
A rota de fundição deve seguir a função da pá, a família da liga e os requisitos do desenho, em vez de uma preferência ampla por uma tecnologia. A fundição monocristalina pode ser analisada quando a especificação da pá requer uma estrutura monocristalina e controle de orientação. A fundição com solidificação direcional pode adequar-se a pás ou buckets onde a direção do grão colunar é especificada. A fundição de cristal equiaxial pode adequar-se a componentes semelhantes a pás de menor carga ou adjacentes a estáticos, quando o desenho e a aplicação o permitirem.
Nomes de ligas como IN713LC, IN738LC, Rene 80, MAR-M247, CMSX-4, Rene N5 ou superligas à base de cobalto não definem a rota sozinhos. O comprador deve declarar a estrutura de grão necessária, notas de orientação, condição de tratamento térmico, evidência de aceitação e se é esperada uma revisão de primeira peça. A NewayAeroTech pode ajudar a analisar a rota solicitada em relação à geometria, material, quantidade e escopo de inspeção, mas a aprovação final da aplicação permanece com o processo de engenharia do comprador.
Pergunta sobre Função da Pá | Discussão da Rota | Evidência a Definir Antes da Cotação |
|---|---|---|
Pá rotativa de alta carga com orientação cristalina especificada | Analisar viabilidade monocristalina, premissas de design do seletor, requisito de orientação e limite de aceitação de defeitos. | Grau da liga, alvo de orientação, regra de aceitação de grãos, revisão do desenho, referência de amostra e método de inspeção. |
Pá ou bucket onde a direção do grão colunar é especificada | Analisar rota de solidificação direcional, direção de crescimento, transições de seção e plano de inspeção pós-fundição. | Nota de direção cristalina, geometria do aerofólio e da raiz, requisito metalográfico, notas de tratamento térmico e quantidade. |
Componente semelhante a pá de menor carga ou guiado por geometria | Analisar fundição a vácuo equiaxial, espessura da parede, risco de retração, estoque para usinagem e escopo padrão de inspeção. | Grau do material, tolerância de fundição, tratamento térmico, requisito de FPI / raios-X e condição de entrega. |
Pacote de pás inspecionadas e acabadas | Combinar rota de fundição com responsabilidades de HIP, tratamento térmico, CNC, EDM, inspeção e documentação. | Esquema de datum, requisito de forma da raiz, superfícies críticas, notas de preparação para revestimento e pacote de relatório final. |
Entrega de Pá em Branco, Semi-acabada ou Acabada
Uma RFQ clara de pá separa a condição de entrega do nome da peça. Um branco pode ser a compra correta quando o comprador possui o processamento downstream e deseja que o fornecedor entregue uma forma fundida com limpeza acordada e inspeção básica. Uma pá semi-acabada pode ser útil quando o comprador deseja que o fornecedor de fundição estabilize a peça através de processamento térmico e trabalho preliminar de datum. Um pacote de pás acabadas e inspecionadas necessita de uma análise muito mais profunda de usinagem, acabamento superficial, dimensões da raiz, sobremetal do aerofólio, registros de inspeção e transferência para revestimento ou montagem.
Esta distinção afeta tanto o risco quanto o preço. Ferramentaria, controle de cera, trabalho de carcaça cerâmica, suporte de núcleo, carga de liga, teste de rota, dispositivo de usinagem, acesso a EDM, fila de inspeção e relatórios mudam todos quando o fornecedor passa de branco para componente acabado. Compradores que comparam cotações não devem colocar um fornecedor de fundição bruta ao lado de um fornecedor que cotou usinagem de raiz, CMM, FPI, raios-X, metalografia e controle de documentos como se estivessem oferecendo o mesmo entregável.
Condição de Entrega | O Que Geralmente Está Incluído | Ponto de Controle do Comprador |
|---|---|---|
Branco de fundição | Forma de pá ou bucket fundida a vácuo, remoção de massalotes, limpeza acordada e revisão básica de qualidade. | Confirmar quem é responsável pelo tratamento térmico, HIP, usinagem, preparação para revestimento e aceitação final. |
Pá semi-acabada | Fundição mais processamento térmico selecionado, usinagem preliminar, preparação de datum ou inspeção intermediária. | Definir sobremetal, superfícies intencionalmente deixadas para trabalho posterior e inspeção antes da transferência. |
Componente inspecionado e acabado | Fundição, tratamento térmico ou HIP quando especificado, trabalho CNC / EDM, preparação de superfície e relatórios definidos. | Emitir tolerâncias de desenho, requisitos de CMM, escopo de FPI / raios-X, embalagem e registros de aceitação. |
Primeira peça ou lote de teste | Revisão da rota, aprovação de amostra, feedback dimensional e ajuste antes da quantidade de repetição. | Separar quantidade de teste de premissas de lotes futuros e definir quais evidências liberam a produção. |
Recursos de Resfriamento, Plataformas e Sobremetal para Usinagem
Os recursos de resfriamento são frequentemente onde uma cotação de pá se torna mais do que um trabalho normal de fundição por investimento. Cavidades internas, passagens de resfriamento, ranhuras, recursos de ponta ou furos no aerofólio podem exigir revisão de núcleo cerâmico, suporte especial de carcaça, discussão sobre EDM ou perfuração e inspeção adicional. Mesmo quando o comprador planeja usinar ou perfurar recursos de resfriamento posteriormente, o fornecedor de fundição ainda precisa entender a localização do estoque, a espessura local da parede e as superfícies que não devem ser excessivamente limpas.
Plataformas e raízes exigem atenção semelhante. As faces da plataforma podem estar ligadas à vedação ou alinhamento do caminho de fluxo. O estoque de fixação da raiz pode controlar o rendimento da usinagem final. Recursos da haste e faces de datum podem decidir se a inspeção por CMM é significativa antes ou depois da usinagem. A NewayAeroTech pode analisar o sobremetal de fundição, o acesso à usinagem e o tempo de inspeção a partir do desenho, mas o comprador deve marcar claramente os recursos que impulsionam a função, montagem ou preparação downstream para revestimento.

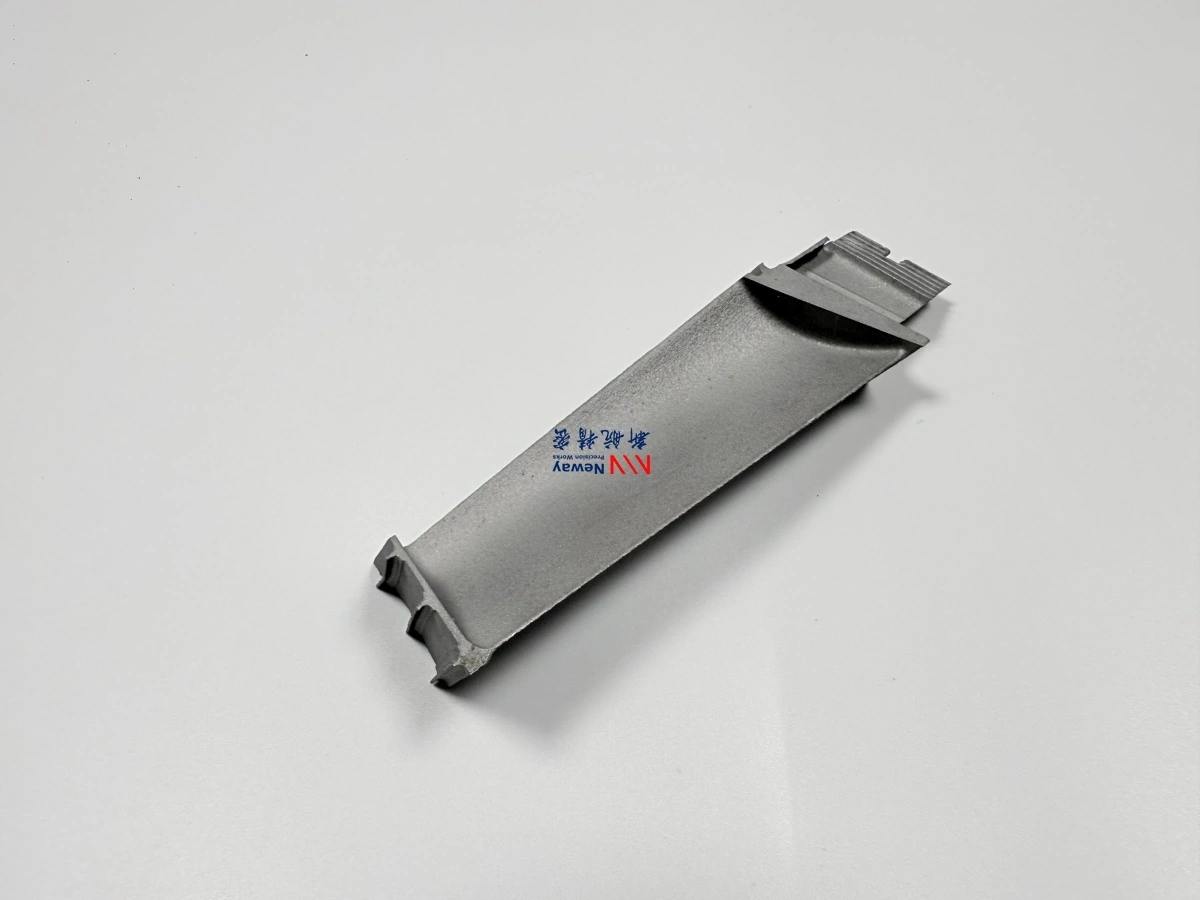

Evidência de Inspeção para Liberação de Pás
A evidência de inspeção deve ser acordada antes da liberação do pedido. Para trabalhos de fundição de pás e buckets, o CMM confirma relações de datum da raiz, faces da plataforma, geometria da ponta e interfaces controladas quando a peça é usinada ou semi-acabada. O FPI ou DPI ajuda a revisar indicações de quebra de superfície após limpeza da fundição, usinagem ou acabamento. A inspeção por raios-X pode suportar a revisão interna da qualidade da fundição, especialmente perto de seções mais pesadas, transições de raiz, regiões de aerofólio e geometria complexa. Metalografia e análise química podem ser necessárias quando a condição do material ou a evidência da rota cristalina faz parte do pacote de aceitação do comprador.
A evidência certa depende do escopo adquirido. Um branco pode precisar de relatórios diferentes de uma pá acabada. Um lote de teste pode precisar de mais feedback dimensional do que um lote de repetição. Um projeto de rota cristalina pode precisar de evidência de orientação ou microestrutura que um projeto de fundição equiaxial não requer. A NewayAeroTech pode cotar suporte de inspeção quando o comprador define o padrão de aceitação, o formato do relatório e os recursos a serem medidos.
Evidência da Pá | Propósito Específico da Pá | Quando os Compradores Devem Solicitar |
|---|---|---|
Relatório CMM | Verifica estoque da raiz ou fixação acabada, faces da plataforma, referências de datum e dimensões críticas. | Usar para peças semi-acabadas ou acabadas com interfaces de montagem controladas. |
FPI / DPI | Revisa aerofólio, plataforma, transições de raiz e superfícies visíveis do caminho de gás quente para indicações de superfície. | Usar após limpeza da fundição e novamente após usinagem, se o desenho exigir. |
Revisão por raios-X ou radiográfica | Suporta revisão de defeitos internos no aerofólio, transição de raiz, plataforma e áreas de espesso para fino. | Usar quando a qualidade interna da fundição fizer parte da liberação ou a geometria criar preocupação com retração. |
Metalografia e química | Suporta verificação de material, revisão da condição térmica e evidência de rota cristalina onde especificado. | Usar para projetos sensíveis ao material, trabalho de primeira peça ou planos de aceitação definidos pelo comprador. |
Dados da RFQ Que Alteram uma Cotação de Fundição de Pás
A RFQ de pá de turbina mais útil inclui um desenho 2D, modelo 3D, grau da liga, rota cristalina necessária, quantidade, estágio do projeto, condição de entrega, notas de tratamento térmico, requisito de HIP, tabela de tolerância de usinagem, requisito de acabamento superficial, notas de preparação de revestimento ou TBC e padrão de inspeção. Se uma peça de amostra for fornecida, declare se é uma referência dimensional, uma referência de aplicação, uma amostra de manutenção desgastada ou apenas uma referência visual. O fornecedor não deve ter que inferir dimensões finais da raiz ou evidência de aceitação a partir de uma foto.
A NewayAeroTech atende RFQs onde o comprador precisa de análise de fabricação personalizada para pás de turbina em superliga, buckets e componentes de caminho de gás quente com base em dados técnicos. Não é um vendedor de catálogo de peças sobresselentes originais e não substitui a validação de engenharia do comprador. A RFQ mais forte define o que o fornecedor deve fabricar, o que o comprador validará e onde se separam as responsabilidades de branco, semi-acabado e acabado.
